1．檢測儀表的信號變換
檢測儀表中信號變換是非常重要的一個環節，合理地設計信號變換環節對提高儀表的準確度和可靠性有重要意義。信號變換按結構形式來分主要有：簡單直接式變換、差動式變換、參比式變換和平衡（反饋）式變換。
（1）簡單直接式變換
簡單直接式變換的結構形式如圖1.1所示。圖1.1（a）是最簡單的信號變換，敏感元件的輸出一般應是電學量，轉換電路的作用是電信號的放大或電信號間的轉換。圖1.1（b）中的敏感元件的輸出一般是非電的中間物理量。轉換元件將該物理量轉換成電學量。

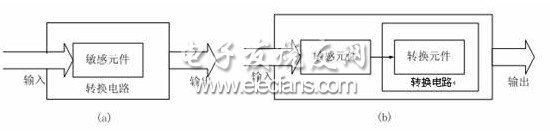

圖1.1 簡單直接式變換形式
簡單直接式變換儀表是一種開環式儀表，結構簡單，工作可靠，但儀表的準確度較低，信息能量傳遞效率較低。
（2）差動式變換
差動式變換是采用兩個轉換元件同時感受敏感元件的輸出量，并把它轉換成兩個性質相同，但沿反方向變化的物理量（一般為電學量），如圖1.2所示。通過轉換電路進行差動放大。圖1.3是兩個典型的應用實例。

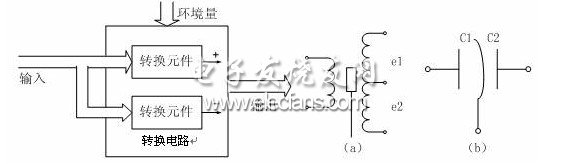

圖1.2 差動式變換形式 圖1.3差動式變換的應用實例
由理論分析可知，差動式變換與簡單直接式變換相比有以下特點：有效輸出信號提高一倍，信噪比得到改善；非線性誤差減??；易于實現初始狀態（“零”輸入）的零輸出；能消除部分環境因素的影響。
（3）參比式變換
如圖1.4所示，參比式變換中采用兩個性能完全相同的檢測元件，它們同時感受環境條件量，但只有一個感受被測量。轉換電路的作用是將同時作用在二個檢測元件上的環境條件量的干擾信息除去，對被測量信息進行放大。
采用參比式變換可以較好地消除干擾來源明確的環境條件量的影響。
（4）平衡（反饋）式變換
平衡式變換的原理框圖如圖1.5所示，敏感元件的輸出信號與反饋元件的輸出信號
在比較器進行比較，其差值傳遞給轉換元件，通過轉換電路和放大器后輸出。具有平衡式變換環節的儀表稱平衡式儀表，也稱閉環結構式儀表.
圖1.5平衡式變換原理框圖
可以推出，變換環節的信號輸入輸出關系可近似為反饋系數的倒數。當反饋系數比較穩定時，整個變換環節就可以達到比較高的準確度。根據敏感元件輸出信號
的不同，有力平衡式變換和力矩平衡式變換。根據平衡時比較器的輸入信號
和
之間是否有差值，有無差隨動式變換和有差隨動式變換之分。
2．檢測儀表中常見的信號變換方法
（1）位移與電信號的變換
很多敏感元件將被測量轉換成位移，所以位移與電信號的變換是在敏感元件的基礎上進一步用轉換元件來實現。常用的轉換元件有：
①霍爾元件 將霍爾元件置于非勻強磁場中（一般為線性的），并與敏感元件自由端（產生位移端）相連。當敏感元件的自由端產生位移，并帶動霍爾元件時，由于霍爾元件所受磁場強度的變化而改變霍爾電勢。
②電容器 電容器由固定極板和動極板組成，當動極板隨敏感元件自由端變化時，電容器的電容量隨之而變，從而把位移轉換成電容量。
③差動變壓器 將敏感元件自由端與位于差動變壓器骨架中間的鐵心相連，敏感元件自由端（也就是鐵心）的位移變化改變變壓器的互感系數，使變壓器副邊線圈的感應電動勢發生變化。
此外還有電感器，光學方法等都能將位移量轉換成電信號的變化。
（2）電阻與電壓的變換
電阻是一種很常見的敏感元件，電阻與電壓的變換較多地采用電橋，圖1.6是一個典型的不平衡電橋原理圖，其中敏感元件根據測量的目的和要求的不同可以是，
，
和
中的任何一個，或其中二個或全部四個。不同的接法和工作形式會導致不同的輸出，但最基本的電橋輸出電壓由下式?jīng)Q定（設
）
當電橋?yàn)殡娏鬏敵觯M足負載電阻與電橋初始狀態等效電阻
相等時，流過負載電阻
的電流
為
(1.2)
式中為電橋的等效電動勢，在數值上與式(1.1)的
相同。
根據初始狀態下各橋臂的阻值是否相等不平衡電橋分等臂電橋和不等臂電橋。根據橋臂的工作方式則有單臂工作、雙臂工作和四臂工作方式。單臂工作方式最簡單，但輸出信號較小，非線性誤差較大；雙臂工作和四臂工作的輸出信號較大，非線性誤差很?。ó?dāng)電壓輸出時非線性誤差為零）。
電橋輸出信號的大小與工作橋臂電阻的相對變化量，電源電壓成正比，所以提高電源電壓對提高電橋的靈敏度有好處，但會增加作為敏感元件的電阻上的消耗功率。另外電源電壓的變化會直接影響電橋的輸出。
當電橋采用交流供電時，該電橋稱為交流電橋。交流電橋可用于帶感抗或容抗的敏感元件的測量。
（3）電容與電壓的變換
把電容量轉換成電壓信號主要有四種方式：
①橋式電路 采用交流電橋方式，被測電容作為其中的一個橋臂。
②脈寬調制電路，如圖1.7所示，和
為差動式被測電容，則電路的輸出
為
(1.3)
③運算放大器電路，如圖1.8所示，為被測電容，放大器的輸出電壓為：
(1.4)
④諧振電路 采用如圖1.9所示的由L、、
構成的諧振電路，可推得輸出電壓為
(1.5)
圖1.9 諧振電路
圖1.10常見的電壓－電流轉換電路
（4）電壓－電流的變換
如圖1.10所示，當輸入電壓為時，輸出電流為
(1.6)
（5）電流－電壓的變換
圖1.11是常見的電流－電壓轉換電路，輸出電壓與輸入電流
之間的關系為
(1.7)
3．現代檢測系統的設計
隨著計算機技術的發展和在檢測儀表中的不斷應用，檢測儀表的概念已發生了很大變化?；谟?jì)算機技術的各種檢測方法正日益得到廣泛的重視，其中包括軟測量技術、虛擬儀器技術、智能檢測技術和多傳感器數據融合技術等。
（1） 軟測量技術
軟測量（Soft-sensing）技術也稱為軟儀表（Soft Sensor）技術。其檢測原理為：利用易測的變量（常稱為輔助變量或二次變量―Secondary Variable），依據這些易測變量與難以直接測量的待測變量（常稱為主導變量－Primary Variable）之間的數學關系（軟測量模型），通過各種數學計算和估計方法以軟件的形式實現對待測變量的測量。
應用軟測量技術實現過程參數的軟測量一般主要有輔助變量選擇、測量數據預處理、軟測量模型建模和軟儀表校正等四個步驟，其中軟測量模型的建模是核心步驟。
1）輔助變量的選擇 輔助變量的選擇包括變量的類型、數目和測點位置等三個相互關聯的方面。由被測對象特性和待測變量特點決定，同時在實際應用中還應考慮經濟性、可靠性、可行性以及維護性等其他因素的制約。
輔助變量的選擇要基于對對象的機理分析和實際工況的了解。一般應符合如下若干原則：① 適用性；② 靈敏性；③ 特異性；④ 準確性；⑤ 魯棒性。
2）測量數據的處理 對測量數據的處理是軟測量實現的一個重要方面， 因?yàn)檐泝x表的性能在很大程度上依賴于所獲測量數據的準確性和有效性。測量數據的處理一般包括測量誤差處理和測量數據變換兩部分。
3）軟測量模型的建模 表征輔助變量和主導變量之間的數學關系稱為軟測量模型，它是軟儀表的核心。相應地，構造軟儀表的本質就是如何建立軟測量模型，即一個數學建模問題。
軟測量模型的建模方法多種多樣，且各種方法互有交叉和融合。在檢測和控制中常用的建模方法有：工藝機理分析、回歸分析、狀態估計、模式識別、人工神經網絡、模糊數學、過程層析成像、相關分析和現代非線性信息處理技術等。
4）軟儀表的校正 工業實際裝置在運行過程中，隨著操作條件的變化，其對象特性和工作點不可避免地要發生變化和漂移。在軟測量技術的應用過程中，必須對軟儀表校正。由于軟測量模型是軟儀表的核心，因此對軟儀表進行校正主要是對軟測量模型進行校正。為實現軟測量模型在長時間運行過程中的自動更新和校正，大多數軟測量系統均設置有一軟測量模型評價軟件模塊。該模塊先根據實際情況作出是否需要模型校正和進行何種校正的判斷，然后再自動調用模型校正軟件對軟測量模型進行校正。
軟測量模型的校正主要包括軟測量模型結構優化和模型參數修正兩方面。大多數情況下，一般僅修正軟測量模型的參數。若系統特性變化較大，則需對軟測量模型的結構進行優化（修正），為此需要大量的樣本數據和較長的時間。
（2） 虛擬儀器技術
虛擬儀器（Virtual Instrument）是指在通用計算機上由用戶設計定義，利用計算機顯示器（CRT）的現實功能來模擬傳統儀器的控制面板，以完成信號的采集、測量、運算、分析、處理等功能的計算機儀器系統。
虛擬儀器是利用圖形化編程語言（G語言）在計算機上開發的一種儀器。它結合了簡單易用的圖形式開發環境和靈活強大的編程語言，為使用者提供了一個直覺式環境。在LabVIEW開發平臺上，用戶可以根據自己的需求，隨心所欲的組織儀表的前面板，然后通過簡單的連線操作，就可以組成一個檢測與控制系統。它徹底打破了傳統檢測設備由廠家定義、用戶無法改變的模式，通過應用程序?qū)⒂?jì)算機與功能化模塊結合起來，用戶可以通過友好的圖形界面來操作這臺計算機，就像在操作自己定義、自己設計的一臺單個儀器，根據自己的需求設計自己的檢測系統。
（3） 智能檢測技術
智能檢測是以傳感器和計算機為核心，以硬件和軟件相結合構成的新的檢測系統，通常包括測量、檢驗、故障診斷、信息處理和決策、輸出等多方面內容。由于智能檢測系統充分利用了人的智能，因而具有比傳統的測量更廣泛的意義，它可在最少人工參與條件下，獲得最佳和最滿意的結果，所以近年來得到了廣泛的關注和發展。智能檢測系統具有高度的靈活性、智能化數據處理、自檢查和故障自診斷、多信息數據融合等特點，實現通常傳感器不能勝任的檢測任務。
（4） 多傳感器數據融合技術
基于多傳感器數據融合技術的檢測系統是由若干個傳感器和具有數據綜合和決策功能的計算機系統組成，以完成通常單個傳感器無法實現的測量。多傳感器融合就像人的大腦綜合處理信息一樣，它充分利用多傳感器資源，把多傳感器在空間或時間上的冗余或互補信息依據某種準則進行組合，以獲得被測對象的一致性解釋或描述。多傳感器數據融合技術具有很多優點，如可以增加檢測的可信度；降低不確定性；改善信噪比；增加對被測量的時間和空間覆蓋程度等。
