MOS邏輯電路與前述的雙極型邏輯電路相比具有如下特點：

①     制造工藝簡單，集成度和成品率較高，成本較低；

②     工作電源允許變化的范圍大，功率??；

③     輸入阻抗高，一般達500Ｍ  以上，扇出系數大；

④     抗干擾性能較好。

由于上述特點，MOS邏輯電路已成為與雙極型邏輯電路并行發展的另一重要分支，它特別適合制造中、大規模集成器件。當前在微型計算機系統中，MOS邏輯電路的使用占有絕對優勢。

一、MOS晶體管

MOS晶體管是MOS集成電路的基本元件。MOS管有N溝道場效應管（ＮＭOＳ管）和Ｐ溝道場效應管（ＰＭＯＳ管）兩種。

1.     ＭＯＳ晶體管

NMOS晶體管的結構如圖2-3-1(a)所示。當柵極G與源極S之間電壓  大于某個電壓值  （稱為開啟電壓）時，在漏極D與源極S之間形成N溝道，管子導通。當  ≤  時，漏極與源極之間無溝道形成，管子截止。NMOS管的轉移特性和輸出特性依次如圖2-3-1（b）、(c)所示，其中  ＞０。這種NMOS管稱為增強型NMOS管。此外，還有一種耗盡型NMOS管，其開啟電壓  ＜０。耗盡型NMOS管的轉移特性與輸出特性如圖2-3-2所示。



(a)                      (b)                        (c)

圖2-3-1 NMOS管結構及共特性



       (a)                 　　　　                         (b)

圖2-3-2 耗盡型NMOS管結構的特性

NMOS管的符號和等效電路如圖2-3-3所示，(c)圖VGS>VT,管子導通，K閉合；VGS≤VT,管子截止，K斷開。



(a)  增強型   　　　 (b) 耗盡型    　　  (c)

圖2-3-3 NMOS管的符號和等效電路

2. PMOS晶體管

PMOS晶體管與NMOS晶體管的結構正好相反，其結構如圖2-3-4（a）所示。當  （  即為開啟電壓）時，在源極和漏極間形成P溝道，管子導通。而當  ≥  時，源極與漏極之間無溝道形成，管子截止。

PMOS管也有增強型和耗盡型兩種。增強型PMOS管的  ≤0，而耗盡型PMOS管的  。PMOS管的符號、等效電路依次如圖2-3-4（b）、（c）和所示。



(a)          　　　　　 (b)增強型　　　　　      (c)耗盡型      　　     (d)

圖2-3-4 PMOS管的結構、符號和等效電路

無論是NMOS管還是PMOS管，都只有一種載流子導電，故稱其為單極型晶體管。

二、MOS反相器

1. 單溝道MOS反相器

MOS反相器是MOS數字集成電路的基本單元電路，如圖2-3-5所示。該電路中，NMOS



圖2-3-5 NMOS電阻負載反相器

管的漏極D是反相器的輸出端，電阻  為反相器的漏極負載，柵極G是反相器的輸入端，輸入信號  的電平控制了NMOS管的導通與截止，從而控制了輸出電平  。

當  V（輸入低電平）時，NMOS管截止，  （輸出高電平）；當  為正電壓且大于開啟電壓（輸入高電平）時，NMOS管導通，  。因漏源間導通時的等效電組約為750  ，故適當?shù)剡x擇R，例如30K  ，可使  ，從而  Ｖ（輸出低電平），因此該電路實現了反相功能。從邏輯角度看，若輸入為Ａ，輸出Ｆ，則 。

但是，在硅片上生成幾十千歐的電阻  ，占據面積太大，約為MOS管的20倍，對提高集成度極為不利，所以制造大規模MOS集成電路時很少采用電阻負載反相器。

圖2-3-6是用NMOS管作負載的反相器。圖中  為驅動管；  為負載管，其柵極直接與電源  相聯，且在制造時保證其漏源之間的等效電阻遠大與驅動管的導通電阻。該電路的特點是負載管等效電阻  »  （驅動管導通電阻），以保證輸出低電平的正確性。為此，負載管與驅動管的尺寸不會相同，且應滿足一定的比例關系，通常把這種電路稱作有比電路。



圖2-3-6 NMOS管負載反相器

運用同樣的原理可以構成電壓極性完全相反的PMOS管負載反相器，其電路如圖2-3-7。注：該電路的高、低電平分別為0V和  。與NMOS管一樣，PMOS管負載反相器一定也是有比電路，以保證負載等效電阻遠大于驅動管導通電阻。



圖2-3-7 PMOS管負載反相器

2. 互補MOS(CMOS)反相器

2-3-8圖給出的MOS反相器電路中驅動管  是NMOS型，負載管  是PMOS型，兩者柵極相連作為反相器的輸入；它們的漏極相連作為反相器的輸出。  的源極接至正電源  ，  的源極接至電源的負端（接地），且使電源  大于或等于兩管開啟電壓絕對值之和。

圖2-3-8 CMOS反相器

工作原理：當  V時，  截止，  導通，  截止電阻為500M  ，而  導通電阻僅為750  ，故  ；當  時，  導通，  截止，  導通電阻為750 ，而  截止電阻為500M  ，故  V，實現邏輯功能  。

這種形式的MOS電路與單溝道電路不同，在一個反相器中，同時存在兩種溝道形式的MOS管，通常稱為互補型MOS（CMOS）電路。顯然在CMOS反相器中，無論電路處于何種工作狀態， 和  中總有一個截止，因此它的靜態功耗極低。在MOS電路中，為絕緣和隔離的需要，NMOS管的襯底應接電路中的最低電位，PMOS管的襯底應接電路中的最高電位。為簡明起見電路圖中將省略MOS管襯底的接線。

三、 MOS門電路

在MOS反相器的基礎上，可以構成各種MOS邏輯門。

1．  NMOS門電路

圖2-3-9為NMOS或非門電路。它實際上是具有兩個并聯的驅動管  和  的NMOS反相器。當輸入A=B=0時，  和  均截止，輸出F=1; 當A、B中至少有一個為1時，那么  和 中就至少由一個管子導通，F(xiàn)=0。顯然該電路實現了  的功能。以此類推，n個驅動管并聯即可組成n輸入或非門。



圖2-3-9 二輸入端NMOS或非門              圖2－3-10 二輸入端NMOS與非門

圖2-3-10為NMOS與非門電路，它由兩個驅動管串連的反相器組成。不難分析出該電路實現了  的功能。同樣，n個驅動管串聯即可組成n輸入端與非門。

 PMOS邏輯門的組成及原理與NMOS相似，不同之處:①工作電源改為負極性②采用負邏輯來描述邏輯功能。用單溝道MOS管也可構成其他邏輯門（如與或非門、異或門等）。

值得指出的是，當MOS驅動管串聯時（與非門），要求各串聯管導通時的總的等效電阻必須遠小于負載管的等效電阻，否則輸出低電平就會被抬高，為此要仔細設計每只串聯管的尺寸，對制造工藝極為不利。而MOS驅動管并聯時（或非門），只會減小總的導通電阻，對輸出低電平有利。因此，MOS集成電路中常采用或非門。

2. CMOS門電路

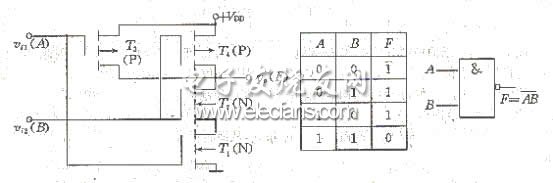

在CMOS反相器的基礎上可以組成各種CMOS邏輯門。圖2-3-11為二輸入端CMOS與非門。圖中  、  是兩只串聯的NMOS管，  、  是兩只并聯的PMOS管，當輸入  、  中有一個為低電平時，  、  中就有一只管子截止，而  、  中有一只管子導通，輸出  為高電平；只有當  、  均為高電平時，  、  均為導通，  、  均截止，輸出  才為低電平，因此該電路實現了  的邏輯功能。

圖2-3-11 CMOS與非門

下圖為兩輸入端CMOS或非門，



圖2-3-12 CMOS或非門

3. CMOS傳輸門

下圖為一種實現CMOS電路級間耦合的控制電路。它由一個NMOS管和一個PMOS管并聯

(a)                           (b)

圖 CMOS傳輸門

而成，兩管并聯連接的兩端分別為傳送信號的輸入、輸出端，兩個管子的柵極分別由極性相反的信號  和  來控制。由于MOS管的結構和特性決定了它的源極和漏極可以互換，因此這個電路的輸入，輸出端也可以互換，它可以控制信息雙向流通，就像一個雙向開關。通常把這種CMOS控制電路稱作CMOS傳輸門，其邏輯符號如上圖所示。工作過程:

當  時，T1,T2均導通，傳輸門接通，信號暢行無阻；

當  時，T1,T2均截止，傳輸門關閉，信號被阻隔。

CMOS傳輸門的導通電阻與截止電阻相差甚大，當它驅動MOS負載時，接近于理想開關，可用來傳輸模擬信號，故又稱為模擬開關，廣泛用作數/模和模/數轉換器及其他各種電路中的控制開關。

上圖所示的模擬開關中，由于控制信號  、  的高/低電平均為VDD/0V,因此，所能傳輸?shù)哪M信號電平范圍為0V～VDD。若VDD為5V，則模擬信號電平范圍僅為0～5V.

下圖給出了一種改進型的CMOS模擬開關。即使控制信號Cin為0V/5V，它所能傳輸?shù)男盘?hào)電平范圍仍達－15～15V。該電路采用的電平變換電路將輸入0V/5V的外部控制信號Cin變換成－15/15V的內部控制信號  和  ，從而將通過該傳輸門的模擬信號電平范圍擴展成為－15～15V。

圖  改進型CMOS模擬開關

四、CMOS門電路的主要電氣指標

CMOS電路示最常用的邏輯電路之一?，F(xiàn)給出CMOS門電路的一些主要電氣指標和測量方法以便正確使用CMOS電路。

1. 電壓傳輸特性及有關性能參數

采用圖2–47（a）所示的測量方法，可測出CMOS非門的傳輸特性，如圖2–47（b）所示。

圖2–  CMOS非門的電壓傳輸特性

由電壓傳輸特性可得下列參數。

① 輸出高、低電平VOH和VOL    顯然VOH為VDD(最小值一般為0.99VDD)；VOL為0V(最大值一般為0.01VDD)，因此CMOS電路的邏輯擺幅較大，接近電源電壓VDD值。

② 閾值電壓VT    由于CMOS非門電壓傳輸特性中輸出高低電平的過渡區很陡，故閾值電壓VT約為VDD/2。

③ 抗干擾容限    由圖2–47（b）可見，CMOS非門的開門電平Von門電平Voff分別為0.45VDD和0.55VDD，因此其高、低電平抗干擾容限均達0.45VDD。其他CMOS門電路的抗干擾容限盡管不一定能達到非門的水平，但一般均大于0.3VDD.當電源電壓VDD較大時，其抗干擾能力就很強。

2. 電源電壓范圍

標準CMOS電路的電源電壓范圍很寬，可在3～18V范圍內工作，電源電壓不同，CMOS電路的性能就不同。上述幾個與電壓傳輸特性有關的參數，基本上都與電源電壓VDD呈線性關系。

3. 傳輸延遲與功耗

CMOS電路的功耗較小，傳輸延遲較大，且它們均與電源電壓有關。下表列出了溫度為

25℃且負載電容為50pF時，不同電源電壓下CMOS非門的傳輸延遲和功耗。由表可見，電源電壓越高，CMOS電路的傳輸延遲越小，功耗越大。

CMOS非門的傳輸延遲和功耗與電源電壓的關系

4. 扇出系數

因CMOS電路有極高的輸入阻抗，因此其扇出系數很大，額定扇出系數可達50。但是，

必須指出的是，扇出系數是指驅動CMOS電路的個數，若就灌電流負載能力和拉電流負載能力而言，CMOS電路遠遠低于TTL電路。

五、使用ＭＯＳ集成電路的注意事項

盡管CMOS和大多數MOS集成電路輸入端均有保護電路，但這些電路吸收的瞬時能量有限，過大的干擾信號也會破壞保護電路，甚至燒壞芯片。因此使用適應注意以下幾點。

1．  焊接時，電烙鐵外殼應接地。

2．  不能帶電插拔集成塊。

3．  因MOS電路輸入阻抗極高，不用的輸入端不能開路，以免感應較高的電壓。應根據邏輯要求接電源（與非門）或接地（或非門）或與其他輸入端并接使用。

4．  輸出級所接電容負載不能大于500Pf，否則輸出級功率過大會損壞電路。
