一 .組合邏輯電路的分析
含義：給定邏輯電路，求出輸出函數和輸入變量的因果關系 ，對電路功能作出評價。
1． 引例（分析給定的組合電路）
|
 |
||||||||||||||||||||||||||||||||||||||||
從真值表發現：輸入變量 A，B，C中有兩個或兩個以上為一，則輸出為1，從而總結電路功能：三人表決電路。由引例總結
分析組合邏輯電路的一般步驟：
⑴由邏輯圖寫出各輸出端的邏輯表達式；
⑵化簡和變換各邏輯表達式 ；
⑶列出真值表 ；
⑷根據真值表和邏輯表達式對邏輯電路進行分析，最后確定其功能
2． 舉例

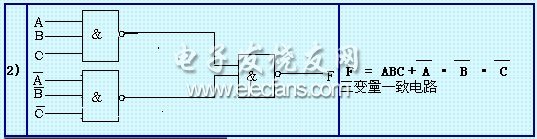

| 1) |
 |
|
|||||||||||||||||||||||||||||||||||
∴同一功能可能有不同類型的電路
|
A
|
B
|
C
|
F
|
|
0
|
0
|
0
|
1
|
|
0
|
0
|
1
|
0
|
|
0
|
1
|
0
|
0
|
|
0
|
1
|
1
|
0
|
|
1
|
0
|
0
|
0
|
|
1
|
0
|
1
|
0
|
|
1
|
1
|
0
|
0
|
|
1
|
1
|
1
|
1
|
由真值表可以看出，當輸入變量A，B，C中只有一個或三個同時為1時輸出為1，否則輸出為0，所以輸入奇數個1時，輸出為1，即該電路為三位奇數檢驗器（常稱為奇偶檢驗器）.
