由于每一種觸發器電路的信號輸入方式不同(有單端輸入的,也有雙端輸入的),觸發器的狀態隨輸入信號翻轉的規則不同,所以它們的邏輯功能也不完全一樣。本節將按照邏輯功能的不同來講述觸發器,其中涉及的觸發器均為時鐘控制觸發器。
一、RS觸發器
凡在時鐘信號作用下邏輯功能符合下面特性表者都叫做RS觸發器
|
S R |
Qn |
Qn+1 |
|
0 0 |
0 |
0 |
| 0 0 | 1 | 1 |
| 0 1 | 0 | 0 |
| 0 1 | 1 | 0 |
| 1 0 | 0 | 1 |
| 1 0 | 1 | 1 |
| 1 1 | 0 | 不定 |
| 1 1 | 1 | 不定 |
顯然同步RS觸發器、主從RS觸發器都屬于RS觸發器,而基本RS觸發器不 是時鐘控制觸發器,也不屬于這里定義的RS觸發器。由左表得到描述該邏輯關系的函數式(特性方程),經過利用約束條間化簡后:
此外,還可以用狀態轉換圖表示RS觸發器的邏輯功能

RS觸發器的狀態轉換圖
圖中以兩個圓圈分別代表觸發器的兩個狀態,用箭頭表示狀態轉換的方向,同時在箭頭的旁邊注明了轉換條件。
二、JK觸發器

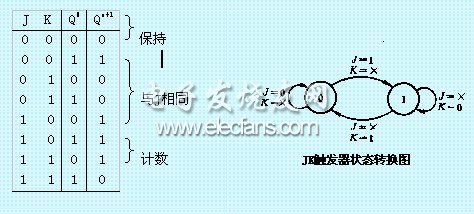

凡在時鐘信號作用下邏輯功能符合下面特性表者都叫做JK觸發器。
JK主從觸發器與JK邊沿觸發器均屬于這里定義的JK觸發器,其特性方程

三、T觸發器
T觸發器的邏輯功能是T=1時每來一個CP信號它的狀態就翻轉一次;而當T=0時,CP信號到達后它的狀態保持不變,其特性表如下:
|
T |
Qn |
Qn+1 |
|
0 0 1 1 |
0 1 0 1 |
0 1 1 0 |
由特性表得到特性方程:
其狀態轉換圖:

T觸發器的狀態轉換圖和邏輯符號
當T觸發器的控制端接至固定高電平時(即T=1),則
,也就是說每次CP信號作用后觸發器必翻轉成與現態相反的狀態。這種接法的觸發器叫做T’觸發器,有時也稱其為“計數觸發器”。
四、D觸發器
凡在時鐘信號作用下邏輯功能符合下面特性表者都叫做D觸發器
|
D |
Qn |
Qn+1 |
|
0 0 1 1 |
0 1 0 1 |
0 0 1 1 |
由特性表得到特性方程:
其狀態轉換圖:

D觸發器的狀態轉換圖
五、觸發器的電路結構和邏輯功能關系
目前已經從電路結構形式和邏輯功能這兩個不同的角度對觸發器做了分類介紹。需要強調指出,觸發器的邏輯功能和電路結構形式是兩個不同的概念。
邏輯功能是指觸發器的次態和現態及輸入信號之間在穩定的邏輯關系,這種邏輯關系可以用特性表(功能表)、特性方程或狀態轉換圖等給出。而基本RS觸發器、同步RS觸發器、主從觸發器、邊沿觸發器等是指電路結構的不同形式,由于電路結構形式的不同,帶來了各不相同的動作特點。同一種邏輯功能的觸發器可以用不同的電路結構來實現。反之,用同一種電路結構形式可以做成不同邏輯功能的觸發器,因此,邏輯功能與電路結構并無固定的對應關系,更不能將兩者混為一談。

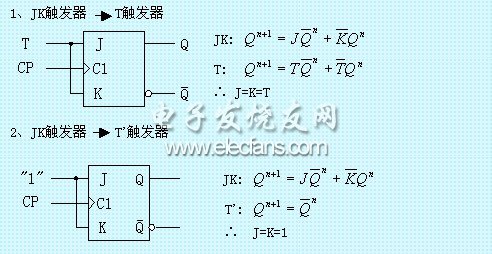

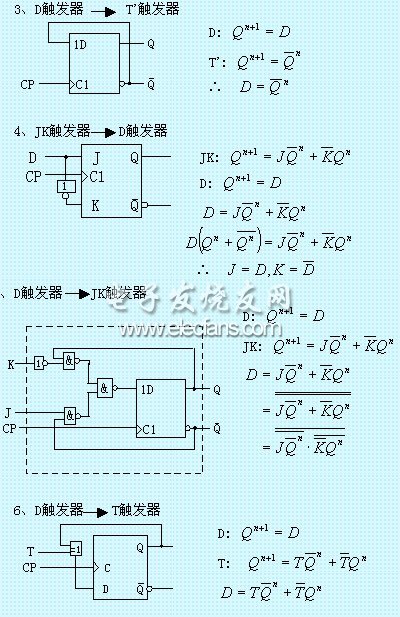

六、不同類型觸發器之間的轉換
