引例
時序的概念并不僅僅限制在數字系統。例如一部在四層大樓里運轉的電梯就可以認為是一個時序部件。來自（包括電梯內和每層樓的）控制面板的輸入信號和它當前（1，2，3或4）樓層位置決定電梯的運行。電梯必須“記住”當前位置以決定下一個樓層的轉換。因此，定義“現態（present state）”描述電梯現在所處樓層位置，同時也記住了樓層轉換的歷史。例如，電梯現態可能是“3層向上”，這一定不同于“3層向下”。電梯的“次態（next state）”,即電梯下一層的位置是由現態和輸入（包括電梯內和每層樓的控制面板的控制按鈕）決定的。如果電梯在“3層向下”，它就會響應“2層向下”的請求而忽略“2層向上”的請求。一旦次態決定了，通過給電梯的驅動系統發送命令確定了“狀態轉換（state transition）”,驅動系統就會使電梯到達一個新的樓層。
現態、次態、輸入和狀態轉換等概念都是研究時序邏輯電路的基礎。
一、 時序邏輯電路的基本結構及特點
時序邏輯電路（簡稱時序電路）在任一時刻的輸出信號不僅與當時的輸入信號有關，而且還與電路原來的狀態有關，因此，時序邏輯電路中必須含有存儲電路，由它將某一時刻之前的電路狀態保存下來。存儲電路可用延遲元件組成，也可用觸發器構成。本章只討論由觸發器構成存儲電路的時序電路。
時序電路的基本結構框圖如上圖，從總體上看它由組合電路和存儲電路兩部分組成，其中
是時序電路的輸入信號，
是存儲電路的輸出信號，它被反饋到組合電路的輸入端，與輸入信號共同決定時序邏輯電路的輸出狀態。
是時序電路的輸出信號，
是存儲電路的輸入信號。這些信
號之間的邏輯關系可以表示為：
時序電路的結構框圖
|
輸出方程 |
|
|
驅動方程 |
|
|
狀態方程 |
|
其中：
是現態，
是次態
因此總結時序電路的特點：
l 時序邏輯電路由組合電路和存儲電路組成。
l 時序邏輯電路存在反饋，因而電路的工作狀態與時間因素有關，即時序電路的輸出由電路的輸入和電路原來的狀態共同決定。

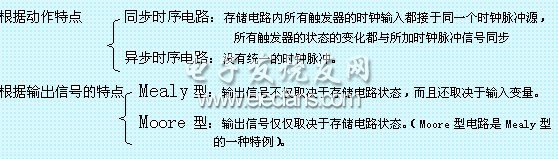

二、 時序邏輯電路的分類
三、 時序邏輯電路功能的描述方法：
l 邏輯方程式：根據時序電路的結構圖，寫出時序電路的輸出方程，驅動方程和狀態方程，由此可以描述時序電路的邏輯功能。
l 狀態表：反映時序電路輸出，次態和電路輸入以及現態之間的對應取值關系。如
狀態表的讀法：處在現態
的時序電路，當輸入
時,該電路將進入輸出為
的次態
。
l 狀態圖：反映適于邏輯電路狀態轉換規律及相應輸入，輸出取值關系的圖形。

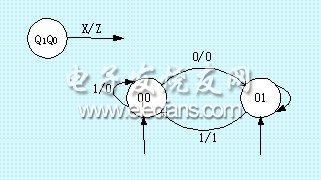

圖例：
時序電路的狀態圖
l 時序圖：時序電路的工作波形圖。直觀地描述時序電路的輸入信號、時鐘信號、輸出信號及電路的狀態轉換等在時間上的對應關系。
四、 時序電路的分析
時序電路的分析就是根據給定的時序邏輯電路圖，通過分析，求出其輸出Z的變化規律，以及電路狀態Q的轉換規律，進而說明該時序電路的邏輯功能和工作特性。
1. 分析時序邏輯電路的一般步驟
² 根據給定的邏輯圖中寫出每個觸發器的驅動方程（即存儲電路中每個觸發器輸入信號的邏輯函數式）
² 把得到的這些驅動方程代入相應觸發器的特性方程，得出每個觸發器的狀態方程，從而得到由這些狀態組成的整個時序電路的狀態方程組
² 根據邏輯圖寫出電路的輸出方程
2. 時序邏輯電路的狀態轉換表，狀態轉換圖和時序圖
由于電路每一時刻的狀態都和電路的歷史情況有關，因此只簡單的得出驅動方程，狀態方程和輸出方程，還不能獲得電路邏輯功能的完整印象。由此，如果把電路在一系列時鐘信號作用下狀態轉換的全部過程找出來，則電路的邏輯功能便可一目了然了。用于描述時序電路狀態轉換全部過程的方法有狀態轉換表、狀態轉換圖和時序圖等幾種。
² 狀態轉換表：若將任何一組輸入變量及電路初態的取值代入狀態方程和輸出方程，即可算出電路的次態和現態下的輸出值；以得到的次態作為新的初態，和這時的輸入變量取值一起再代入狀態和輸出方程進行計算，又得到一組新的初態和輸出值。如此繼續下去，把全部的計算結果列成真值表的形式，就得到了狀態轉換表
² 狀態轉換圖：為了以更加形象的方式直觀的顯示出時序電路的邏輯功能，可以進一步把狀態轉換表的內容表示成狀態轉換圖的形式。其方法是：在狀態轉換圖中以圓圈表示電路的各個狀態，以箭頭表示狀態轉換的方向。同時，還在箭頭旁注明了狀態轉換前的輸入變量取值和輸出值。通常將輸入變量取值寫在斜線以上，將輸出值寫在斜線以下。
² 時序圖：為便于用實驗觀察的方法檢查時序電路的邏輯功能，還可以將狀態轉換表的內容畫成時間波形形式。在時鐘脈沖序列作用下，電路狀態、輸出狀態隨時間變化的波形圖叫做時序圖。
3. 分析實例：
² 例1：分析圖示時序電路
解：分析過程如下：
（1）寫出各邏輯方程式：這是一個同步時序電路，各觸發器CP信號的邏輯表達式可以不寫
u 輸出方程：
u 驅動方程：
u 將驅動方程代入相應JK觸發器的特性方程，求得各觸發器的次態方程為
（2）列狀態表。畫狀態圖和時序圖
列狀態表是分析時序電路關鍵性的一步，其具體做法：將所有輸入變量和所有觸發器的狀態變量均當作變量，列出所有可能的變量組合作為初始值，再將這些初始值逐一代入狀態轉移方程和輸出方程，得出各個觸發器的狀態以及輸出值，填入狀態轉移表。為了方便和不致遺漏，一般將初始值按二進制順序逐條列出，逐一代入輸出方程和狀態方程，將結果填入相應位置。本題中包括輸入變量x和
共三個變量，也就是說共八種輸入組合。
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
根據狀態表可以畫出狀態圖，它展示的電路狀態變化的規律是：
若輸入信號x=0，當現態
時，則當前輸出Z=0，在一個CP脈沖作用后，電路轉向次態
；當
時，則Z=0，在CP作用后，
；當
時，則Z=0，在CP作用后，
；當
時，則Z=1，在CP作用后，
。
若輸入信號x=1，電路狀態轉換的方向則與上述方向相反。

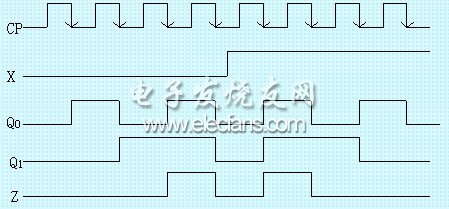

（3）時序圖
設電路的初始狀態為
，根據狀態表和狀態圖，可畫出在一系列CP脈沖作用下，電路的時序圖
（4）邏輯功能分析
從該例的狀態表可以看出，此電路是一個可控計數器。當x=0時，進行加法計數，在時鐘脈沖作用下，
的數值從00到11遞增，每經過4個時鐘脈沖作用后，電路的狀態循環一次。同時在Z端輸出一個進位脈沖，因此Z是進位信號。當x=1是，進行減1計數，Z是借位信號。
² 例2：分析圖示時序邏輯電路
（注：分析異步時序電路時，觸發器只有在加到其CP端上的信號有效時，才能改變狀態，否則觸發器將保持原有狀態不變。因此，在考慮各觸發器狀態改變時，除考慮驅動信號的情況外，還必須考慮其CP 端的情況。）
解：因為該電路沒有統一時鐘，屬異步時序
（1）寫出各邏輯方程式
u 各觸發器的時鐘信號的邏輯方程：
CP0 =CP（時鐘脈沖源），上升沿觸發。
CP1=Q0，僅當Q0由0→1時，Q1才可能改變狀態，否則Q1將保持原有狀態不變。
u 輸出方程：
u 驅動方程：
u 各觸發器的次態方程
（CP由0→1時此式有效）
（Q0 0→1有效）

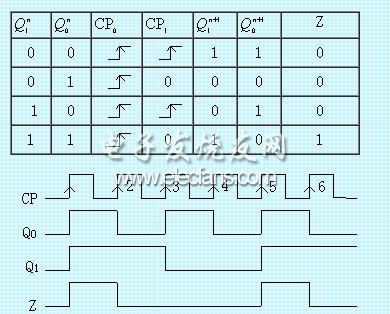

（2）列狀態表，畫狀態圖和時序圖
列狀態表方法與同步時序電路相似，只是還應注意各觸發器CP端的狀況，本例是上升沿有效，所以可在狀態表中增加各觸發器CP端的狀況，無上升沿作用時CP用0表示。
|
|
|
|
|
|
|
Z |
|
0 |
0 |
|
|
1 |
1 |
0 |
|
0 |
1 |
|
0 |
0 |
0 |
0 |
|
1 |
0 |
|
|
0 |
1 |
0 |
|
1 |
1 |
|
0 |
1 |
0 |
1 |
（3）邏輯功能分析：
由狀態表和時序圖可知，此電路是一個異步四進制減法計數器，Z是借位信號。也可以把該電路看作一個序列信號發生器。輸出序列脈沖信號Z的重復周期為4Tcp，脈寬為1Tcp 。
