一、鎖存器

1. 鎖存器的工作原理

鎖存器不同于觸發器，它不在鎖存數據時，輸出端的信號隨輸入信號變化，就像信號通過一個緩沖器一樣；一旦鎖存信號起鎖存作用，則數據被鎖住，輸入信號不起作用。鎖存器也稱為透明鎖存器，指的是不鎖存時輸出對于輸入是透明的 。

鎖存器原理見圖

鎖存器

 是鎖存控制信號輸入端，D數據輸入端，Q和  是數據互補輸出端。

Ⅰ：  =0，  左與門被封鎖,  被封鎖

 輸出  ∴

Ⅱ： 時，分兩種情況

(a)     輸出  ，所以D不影響

(b)     輸出  ，所以D也不影響

∴結論：原來狀態不被改變，D不影響  .

由上述分析看出：

也就是說,  由0  1時刻將數據D鎖定并保持，直到  由1  0.

本例鎖存器是控制信號  上升沿鎖存數據，高電平保持，非號的意義是低電平時輸入數據可以直達輸出端。有的鎖存器是控制信號C下降沿鎖存低電平保持，即加一個非門將控制信號C反相；有的鎖存器在輸出端加一個三態門，由另一個控制信號OC控制；另外還有的鎖存器帶有直接置0（清除）、置1（預置）輸入端，等同于觸發器的RD，SD端。

集成鎖存器有多種型號，如 TTL的74LS77,74LS363等，也有CMOS的如4508，4042，74HL373等，需要使用時可以查閱手冊。

二、數據寄存器

寄存器用于寄存一組二值代碼，它被廣泛的用于各類數字系統和計算機中。因?yàn)橐粋€(gè)觸發器能儲存1位二值代碼，所以N個觸發器組成的寄存器能儲存一組N位二值代碼。

對寄存器中的觸發器只要求它們具有置1，置0的功能即可，因而無論是用同步RS結構觸發器，還是用主從結構或邊沿觸發結構的觸發器，都可以組成寄存器，一般由D觸發器組成。

下圖給出一個4位數碼寄存器，時鐘CP被稱為存數指令或存數命令，在CP脈沖的上升沿時刻，各觸發器將各自數據輸入端D的數據存入，除此時刻，無論CP是低電平、高電平、還是下降沿，各觸發器保持各自的數據不變。

四位數碼寄存器

三、移位寄存器

寄存器只有寄存數據或代碼的功能。有時為了處理數據，需要將寄存器中的各位數據在移位控制信號作用下，依次向高位或向低位移動1位。具有移位功能的寄存器稱為移位寄存器。移位寄存器按數碼移動方向分類有左移，右移，可控制雙向（可逆）移位寄存器；按數據輸入端、輸出方式分類有串行和并行之分。

1. 串行碼與通信

數據通信幾乎都用串行方式將傳送的數據按時間順序一位一位地傳送，以節省電纜芯線條數，但是在終端的數據處理是并行的，這就需要在發送端將要發送的并行數據變成串行數據才能發送，而在接收端需要將接收到的串行數據再轉換成并行數據進行處理，這些轉換工作是由移位寄存器完成的。

2. 串入并出移位寄存器

  4位串入并出右移寄存器

上圖是一個簡單的4位右移寄存器，在移位指令（CP脈沖）作用下輸入數據D存入FF3 ，Q3的狀態移存到FF2，由此得到邏輯式：

在四個CP脈沖之后，將四個串行碼移位存入4個觸發器，取出數據方式是在所有的觸發器地Q端同時取出，稱為并行輸出，移位寄存器即完成了串行碼到并行碼的轉換功能。

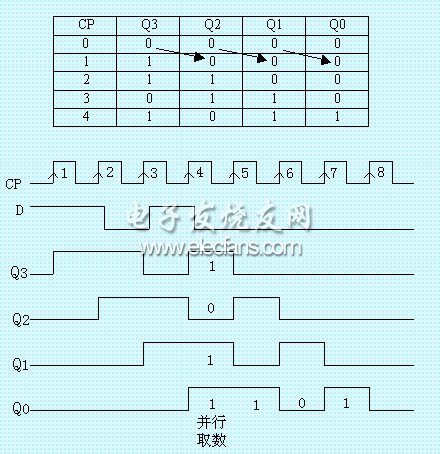

假設輸入串行碼為4位二進制數1011，輸入方式為低位在先，也就是按1101地順序依次輸入，可以分析動作特點：

經過4個時鐘脈沖后，1011出現在寄存器輸出端  ,這樣就將串行輸入D的數據轉換為并行輸出。同時在第八個時鐘脈沖作用后，數碼從  端全部移出寄存器，這說明存入該寄存器中的數碼也可以從  端串行輸出。

既可以右移，又可以左移，而且除了D邊沿觸發器構成移位寄存器外，還可以用諸如JK等觸發器構成移位寄存器。

3. 并入串出移位寄存器。

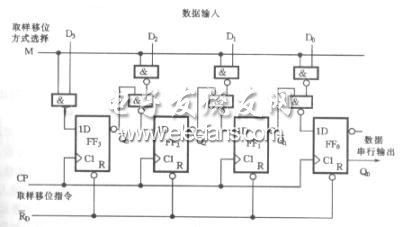

4位并入串出右移寄存器

上圖是一個簡單的4位右移寄存器

u       取樣方式M=1時，CP的作用是取樣指令。在CP的作用下，輸入數據  ~  通過與非門存入  ~  ,  即出現在  輸出第一個數據。

u       M=0時，封鎖數據輸入的與門，CP脈沖的作用也相應的轉變?yōu)橐莆恢噶钣眠壿嬍奖硎荆?/p>

假設輸入并形碼為1011輸出方式位低位在先，也就是按1、1、0、1順序輸出，我們可以畫出狀態表和波形圖。

4位串入并出右移寄存器狀態表和狀態圖

4. 雙向移位寄存器

前面講的右向移位寄存器：左邊觸發器的輸出作為右鄰觸發器的數據的數據輸入。如果讓右邊觸發器的輸出作為左鄰觸發器的輸入，則可構成左向移位寄存器。當然如果增加一些控制門后，則可以實現雙向移位寄存器。在二進制數之計算中，左移相當于對數值乘2，右移相當于對數值除2，因而在計算機中常使用的既能左移又能右移的雙向寄存器。在移存型計數器中介紹集成雙向移位寄存器74194。

四、寄存器的應用

1. 可以完成數據的并串、串并轉換

2.       可以用做顯示數據鎖存器

許多設備需要顯示計數器的記數值，以8421BCD碼記數，以七段顯示器顯示，如果記數速度較高，人眼則無法辨認迅速變化的顯示字符。在計數器和譯碼器之間加入一個鎖存器，控制數據的顯示時間是常用的方法。

3.       用作緩沖器

緩沖器在數字系統中用途很多：（1）如果器件帶負載能力有限，可加一級帶驅動器的緩沖器；（2）前后級間邏輯電平不同，可用電平轉換器加以匹配；（3）邏輯極性不同或需要將單性變量轉換為互補變量時，加帶反相緩沖器；（4）需要將緩變信號變?yōu)檫呇囟盖托盘?hào)時，加帶施密特電路的緩沖器（5）數據傳輸和處理中不同裝置間溫度和時間不同時，加一級緩沖器進行彌補等等。74LS373、74LS374即為帶動驅動器的組件，可以用作緩沖器，能夠完成上述（1）、（5）兩個任務。

4. 組成計數器

移位寄存器可以組成移位型計數器，如環形或扭環形計數器。
