計數器是時序電路也是數字系統中使用最多的電路形式，分類的方法也較多。按計數脈沖觸發方式可分為同步和異步兩大類；按計數制分類分為二進制、非二進制（包括十進制及其他任意進制）兩類；按計數過程中的數值的增減分類可分為加法、減法、可逆計數器。這些分類又交叉重疊，因而計數器的種類名稱較多。計數器不僅用于對時鐘脈沖計數，還可以用于分頻、定時、產生節拍脈沖和脈沖序列以及進行數字運算等等。
下面我們講計數器是按計數器中的數字的編碼方式分類，如二進制計數器、二—十進制計數器等。
一、 二進制計數器
1. 異步遞增二進制計數器
遞增計數器就是每輸入一個脈沖就進行一次加1運算，而二進制計數是輸入脈沖個數與自然二進制數有對應關系。異步計數器是在做加1計數時是采取從低位到高位逐位進位的方式工作的。因此其中的各個觸發器不是同步翻轉的。按照二進制加法計數規則，每一位如果已經是1，則再計入1時應變?yōu)?，同時向高位發出進位信號，使高位翻轉。若使用下降沿動作的觸發器（此時該觸發器應接成計數狀態，例如JK觸發器使J=K=1）組成計數器，只要將低位觸發器的Q端接到高位觸發器的時鐘輸入端即可。當?shù)臀挥?nbsp;
時，Q端的下降沿正好可以作為高位的時鐘信號CP。那么一個四位異步遞增二進制計數器就如下圖：

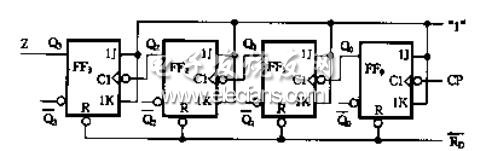

JK觸發器異步4位二進制加法計數器
分析：
（1）J、K接1，即四個觸發器均處在計數狀態
（2）清零端給一個負脈沖，進行總清，防止過去狀態干擾輸出
（3）畫波形圖

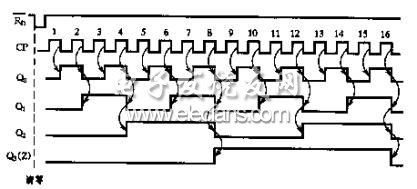

JK觸發器異步4位二進制加法計數器時序圖
從以上分析可以看出，各觸發器的變化是依次逐個進行的，而每個觸發器的變化都需要一定的延遲時間，尤其計數器位數教多時，累計延遲時間就教長，所以異步計數器比同步計數器的速度低。要可以用一個Z表示進位輸出，也就是記滿1111后次態為0000此時不同于總清的0000。
從波形上可以看出，每經一級觸發器輸出的脈沖的周期就增加一倍，即頻率降低一倍，因此一位二進制計數器就是一個二分頻器。

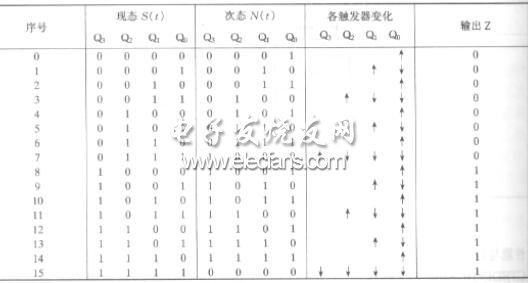

異步4位二進制加法計數器狀態轉移表

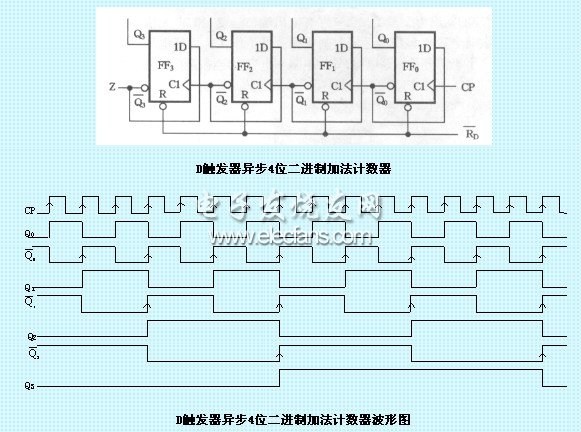

當觸發器的個數為N時，最后一個觸發器輸出的頻率將降為輸入脈沖頻率的1/2N，它能累計的最大脈沖個數為2N-1。例如我們前面畫的圖N=4，它就能累計15個脈沖而Q3輸出1/16分頻。如果使用上升沿觸發器構成異步二進制遞增計數器，其邏輯圖：
綜上所述，對一個二進制遞增計數器歸納如下：
u 計數器由若干個工作在計數狀態時的觸發器構成。如用負跳變觸發器則進位信號從
端引出；用正跳變觸發器構成則進位信號則從
端引出
u N個觸發器具有
個狀態，稱為以
為模的計數器（或模
計數器），其中計數容量為
-1
u 由于異步計數器進位信號象波浪一樣推進，因此又稱為紋波計數器
2. 異步二進制遞減計數器

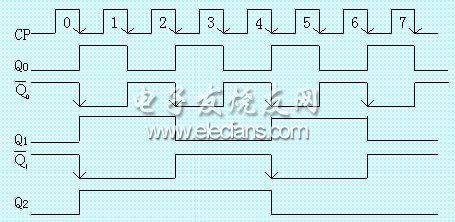

按照二進制減法計數規則，遞減計數器規律：若低位觸發器已經為0，則再輸入一個減計數脈沖后應翻轉成1，同時向高位發出借位信號，使高位翻轉。
|
CP數 |
Q2 |
Q1 |
Q0 |
|
0 |
0 |
0 |
0 |
|
1 |
1 |
1 |
1 |
|
2 |
1 |
1 |
0 |
|
3 |
1 |
0 |
1 |
|
4 |
1 |
0 |
0 |
|
5 |
0 |
1 |
1 |
|
6 |
0 |
1 |
0 |
|
7 |
0 |
0 |
1 |
|
8 |
0 |
0 |
0 |
如果用下降沿觸發的JK觸發器構成異步二進制減法計數器，則：

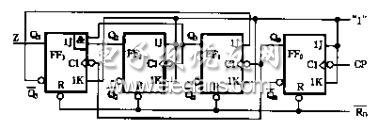

下降沿動作的異步二進制減法計數器
將異步二進制減法計數器與異步加法計數器比較可以看出，它們都是將低位觸發器的一個輸出端接到高位觸發器的時鐘輸入端而組成的。在采用下降沿觸發的計數器時，加計數以
端為輸出端，而減法計數以
端為輸出端。可以推導，若采用上升沿計數器則情況相反。
3. 同步二進制遞增計數器
異步計數器工作速度較低，常常又被稱為串行計數器。為了提高計數述速度，可采用同步計數器，其特點是計數脈沖同時接于各位觸發器的時鐘脈沖輸入端，當計數脈沖到來時，應該翻轉的觸發器同時翻轉，沒有各級延遲時間的積累問題。同步計數器又稱并行計數器。
假設要組成四位二進制(M=16)的同步遞增計數器，首先根據計數規律得到狀態表：
|
CP序號 |
Q3 |
Q2 |
Q1 |
Q0 |
等效十進制數 |
|
0 |
0 |
0 |
0 |
0 |
0 |
|
1 |
0 |
0 |
0 |
1 |
1 |
|
2 |
0 |
0 |
1 |
0 |
2 |
|
3 |
0 |
0 |
1 |
1 |
3 |
|
4 |
0 |
1 |
0 |
0 |
4 |
|
5 |
0 |
1 |
0 |
1 |
5 |
|
6 |
0 |
1 |
1 |
0 |
6 |
|
7 |
0 |
1 |
1 |
1 |
7 |
|
8 |
1 |
0 |
0 |
0 |
8 |
|
9 |
1 |
0 |
0 |
1 |
9 |
|
10 |
1 |
0 |
1 |
0 |
10 |
|
11 |
1 |
0 |
1 |
1 |
11 |
|
12 |
1 |
1 |
0 |
0 |
12 |
|
13 |
1 |
1 |
0 |
1 |
13 |
|
14 |
1 |
1 |
1 |
0 |
14 |
|
15 |
1 |
1 |
1 |
1 |
15 |
|
16 |
0 |
0 |
0 |
0 |
0 |
分析狀態表，可以得到各觸發器的翻轉條件
u 最低位觸發器FF0每輸入一個脈沖翻轉一次
u 其它各觸發器都是在所有低位觸發器的輸出端全為1時，在下一個CP有效沿到來時狀態改變一次。
由于同步計數器中各觸發器的CP端輸入同一時鐘脈沖，因此觸發器的翻轉狀態就由它們的輸入信號狀態決定。例如JK觸發器狀態就由J、K端的狀態決定。組成同步計數器的關鍵就是根據翻轉條件，確定各觸發器輸入端的邏輯表達式。
如果用下降沿觸發的JK觸發器組成上述計數器，根據JK觸發器的邏輯功能和上述兩個條件，可列出四位同步二進制遞增計數器各觸發器之間的連接邏輯關系：
|
觸發器翻轉條件 |
J、K端的邏輯關系 |
|
|||
|
FF0 |
每輸入一個脈沖翻轉一次 |
J0=J0=1 |
|||
|
FF1 |
Q0=1 |
J1=K1=Q0 |
|||
|
FF2 |
Q0=Q1=1 |
J2=K2=Q0Q1 |
|||
|
FF3 |
Q0=Q1=Q2=1 |
J3=K3=Q0Q1Q2 |
根據這些方程可以畫出同步二進制遞增計數器的邏輯電路圖：

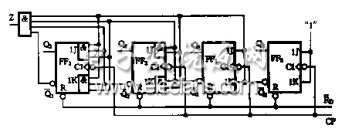

同步4位二進制加法計數器
對于同步二進制遞增計數器也可以用狀態圖描述或工作波形（時序圖）描述。
4位二進制加法計數器狀態圖

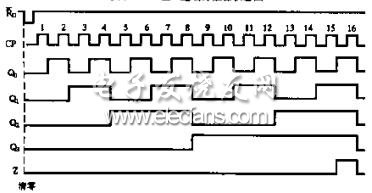

4位二進制加法計數器時序圖
4. 二進制遞減計數器
對于同步二進制遞減計數器，首先要列寫狀態表，下面以4位二進制遞減計數器為例
|
CP序號 |
Q3 |
Q2 |
Q1 |
Q0 |
輸出Z |
|
0 |
0 |
0 |
0 |
0 |
1 |
|
1 |
1 |
1 |
1 |
1 |
0 |
|
2 |
1 |
1 |
1 |
0 |
0 |
|
3 |
1 |
1 |
0 |
1 |
0 |
|
4 |
1 |
1 |
0 |
0 |
0 |
|
5 |
1 |
0 |
1 |
1 |
0 |
|
6 |
1 |
0 |
1 |
0 |
0 |
|
7 |
1 |
0 |
0 |
1 |
0 |
|
8 |
1 |
0 |
0 |
0 |
0 |
|
9 |
0 |
1 |
1 |
1 |
0 |
|
10 |
0 |
1 |
1 |
0 |
0 |
|
11 |
0 |
1 |
0 |
1 |
0 |
|
12 |
0 |
1 |
0 |
1 |
0 |
|
13 |
0 |
0 |
1 |
1 |
0 |
|
14 |
0 |
0 |
1 |
0 |
0 |
|
15 |
0 |
0 |
0 |
1 |
0 |
|
16 |
0 |
0 |
0 |
0 |
1 |
分析狀態可以總結：
u 低位觸發器FF0每輸入一個脈沖翻轉一次
u 其它各觸發器都是在所有低位觸發器的輸出為0時變化
仿效遞增計數器，可得四位同步二進制遞減計數器級間連接的邏輯關系：
|
觸發器翻轉條件 |
J、K端的邏輯關系 |
|
|
FF0 |
每輸入一個脈沖翻轉一次 |
J0=J0=1 |
|
FF1 |
Q0=0 |
J1=K1= |
|
FF2 |
Q0=Q1=0 |
J2=K2= |
|
FF3 |
Q0=Q1=Q2=0 |
J3=K3= |
根據邏輯表達式可以畫出邏輯圖：

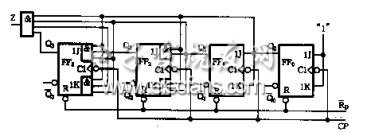

同步4位二進制減法計數器
當然也可以用狀態圖和時序圖描述該電路。
從上面分析可以發現，對于同步二進制計數器，遞增和遞減的區別在于J、K端來自低位觸發器的輸出為1還是0，那么通過一個控制端就可以實現可逆計數。
二、 8421BCD碼十進制計數器
二進制計數器，雖然它的袋內陸結構簡單，運算方便，但是當二進制數的位數較多時，要很快地讀出來就比較困難，因此有討論十進制計數器的必要。所謂十進制就是“逢十進一”。前面討論四位二進制計數器的計數狀態是從0000～1111共16個狀態。要表示十進制的十個狀態，就要去掉其中6個狀態，至于去掉哪些可以有不同的安排，如果考慮BCD編碼，即去掉1010～1111這6個狀態。
下面給出用JK觸發器組成的一位異步十進制遞增計數器邏輯圖
異步8421BCD十進制加法計數器
分析計數原理：
代入JK觸發器的特性方程
可以寫出
畫出時序圖：
異步8421BCD十進制加法計數器時序圖
按照同樣的道理，可以分析8421BCD碼同步十進制遞減計數器。
事實上，畫工作波形、列寫狀態方程、狀態表是分析時序邏輯電路常用的方法，要仔細理解并掌握這些分析方法。
