通常并不給出計數器的內部電路，而是通過分析其計數方式（同步或異步計數）、模、碼制（幾進制就叫模幾）、計數規律（加、減或可逆計數）、預置方式（同步或異步預置）以及復位方式（同步或異步復位）等多個方面功能來掌握計數器。
一、 異步計數器
74LS290是一種常用的異步計數器，其邏輯符號和結構如圖：
功能：
u 異步復位： R0A=R0B=1且S9A.S9B=0
(不論是否有計數脈沖到來，計數器均立即復位，也稱異步清零，R0A，R0B為清零端或復位端)。
u 異步預置： S9A＝S9B=1且R0A.R0B=0，此時Q3Q2Q1Q0＝1001
（不論是否有計數脈沖到來，計數器置9）
u 8421碼或5421碼加法計數（R0A=R0B=0且S9A＝S9B=0）
① 74LS290計數器響應計數脈沖下降沿，若令CP0為計數脈沖，CP1＝Q0則該計數器實現8421碼十進制加法計數。
②若令CP1為計數脈沖，CP0＝Q3，則該計數器實現5421碼十進制加法計數。
該計數器的上述功能可以用表描述：
|
輸入 |
輸出 |
|||||||
|
R0A |
R0B |
S9A |
S9B |
CP |
Q0 |
Q1 |
Q2 |
Q3 |
|
1 |
1 |
0 |
|
|
0 |
0 |
0 |
0 |
|
1 |
1 |
|
0 |
|
0 |
0 |
0 |
0 |
|
0 |
|
1 |
1 |
|
1 |
0 |
0 |
1 |
|
|
|
1 |
1 |
|
1 |
0 |
0 |
1 |
|
|
0 |
|
0 |
|
計數 |
|||
|
|
0 |
0 |
|
|
計數 |
|||
|
0 |
|
|
0 |
|
計數 |
|||
|
0 |
|
0 |
|
|
計數 |
|||
從降低成本考慮，集成電路的定型產品必須有足夠大的批量。因此目前常見的計數器芯片在計數進制上只做成應用較廣的幾種類型，如十進制、7位二進制、十六進制等。但有時候人們需要其他任意一種進制的計數器，如三進制、五進制等。利用74LS290的異步復位端和置9端，可以不添加任何元件或僅添少量元件即可方便地構成任意（2～10）進制脈沖反饋型異步計數器。實現任意進制計數器的兩種方法：復位法和預置法。
1. 復位法：當計數器到達預定狀態后通過復位端使計數器從0開始計數。

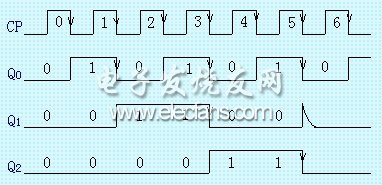

例如要實現模6計數器，它的變化過程應是0～5共6個狀態，當出現“6”0110時立即復位。下面給出狀態表、邏輯圖和波形圖：
|
CP序號 |
Q3 |
Q2 |
Q1 |
Q0 |
|
0 |
0 |
0 |
0 |
0 |
|
1 |
0 |
0 |
0 |
1 |
|
2 |
0 |
0 |
1 |
0 |
|
3 |
0 |
0 |
1 |
1 |
|
4 |
0 |
1 |
0 |
0 |
|
5 |
0 |
1 |
0 |
1 |
|
（短暫出現） |
0 |
1 |
1 |
0 |

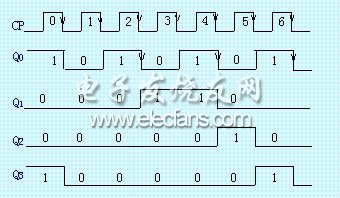

由于復位是異步的，在計數器達到虛框所示預定的狀態后，立即復位（按照道理6進制應有0~5不出現6，但“6”出現導致毛刺，從而有一個下降沿）。
2.
預置法：當計數器到達預定狀態后通過預置端使計數器實現預置。仍實現模6計數器 設計數器初態1001
|
Q3 |
Q2 |
Q1 |
Q0 |
|
1 |
0 |
0 |
1 |
|
0 |
0 |
0 |
0 |
|
0 |
0 |
0 |
1 |
|
0 |
0 |
1 |
0 |
|
0 |
0 |
1 |
1 |
|
0 |
1 |
0 |
0 |
|
0 |
1 |
0 |
1 |
計數器初態為1001，它在第五個計數脈沖的負跳變作用下，轉換到0101，從而使S9A＝S9B=1，置計數器為1001，實現模6計數（預置法與我們通常理解的遞增計數不同）。
3. 計數器的擴展
設集成計數器的模為n，若干片這樣的計數器可以擴展成模為N(N>n)的計數器。擴展的方式分為異步和同步兩種。異步方式實質上就是各集成計數器的級聯。異步級聯：用前一級計數器的輸出作為后一級計數器的時鐘信號，這種信號可以取自前一級的進位（借位）輸出，也可直接取自高位觸發器的輸出。此時，若后一級計數器有禁止輸入，則應使它處于允許計數狀態。例如我們要用74LS290構成45進制計數器：
二、同步計數器
以可預置同步二進制計數器74LS161/74LS163為例講解同步計數器。它們的芯片引腳圖完全相同，只不過161為異步清零，而163為同步清零。
功能：
（1） 時鐘信號CP為上升沿有效
（2） Cr為清零端，當Cr＝0時，Q3Q2Q1Q0＝0000，即Cr低電平有效。
（3） LD預置端，當Cr=1且LD＝0時，在CP上升沿作用下，Q3Q2Q1Q0＝I3I2I1I0也就是說外部輸入置入各觸發器，故稱該計數器具有同步預置的功能且LD為低電平有效。
（4） 當Cr=1且LD＝1時，P﹡T=0時，在時鐘脈沖作用下各觸發器的狀態不變，即具有保持功能。
（5） 當Cr=1且LD＝1時，P﹡T=1時，該計數器實現模16加法計數。
（6） 當ET=1時且Q3Q2Q1Q0＝1111時C0＝1，進位信號OC=1,故稱C0為進位輸出端。

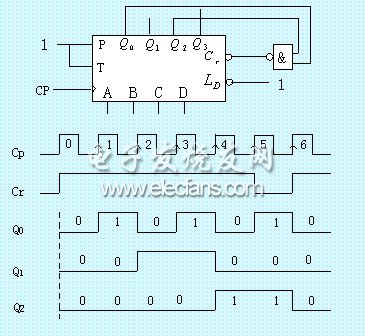

1. 用復位法構成計數器（以163為例，仍實現模6計數器）
注：
u 同步復位時，產生復位信號的計數器狀態為N－1，異步復位時則為N。N為欲實現計數器的模。
u 低電平復位時采用與非門，高電平復位時為與門。
2. 預置法構成計數器
第一步要將進位（加法計數）或借位（減法計數）輸出端接到預置輸入端，這樣在加計數計到最大值或減計數計到最小值時可自動使預置端信號有效。這種方法與復位法的不同之處在于復位法的計數起點總是0，而預置法的計數起點為預置值M。如果是異步預置與異步 復位一樣會出現短暫的過渡狀態，從而可能在計數器的輸出端產生“毛刺”。

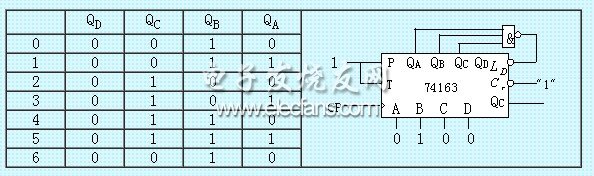

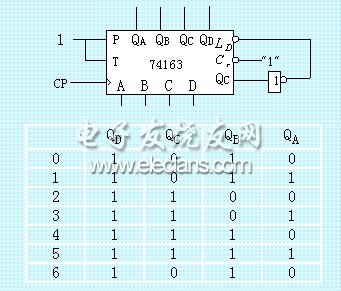

例：采用預置法，利用74LS163構成模6計數器。
用上述方法構成的計數器，因利用了OC端，故計數的終點總是該中規模器件的最大狀態（或最小狀態）。假如預構成的計數器的計數規律不滿足上述規律，則不能利用OC(或OB )端產生預置信號而必須附加門電路以產生相應的信號，如：
3. 計數器的擴展
同步級聯：此時外加時鐘同時接到各片計數器的時鐘輸入，而用前一級的進位（或借位）輸出來控制下一級的禁止輸入，只有當進位（借位）信號有效時，時鐘輸入才能對后級計數器起作用。

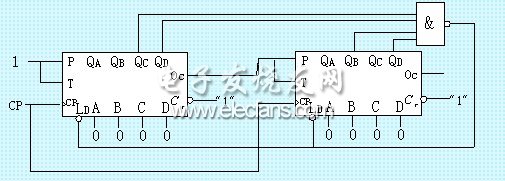

例：試?yán)?4LS163實現M=173計數器
只需把172＝（10101100）2狀態譯碼產生置位信號，同時將該信號加到兩片74LS161上，在下個計數脈沖（第173個輸入脈沖）到達時將0000同時置入兩片74LS161中，從而得到173進制的計數器。
