一、 中規模移位寄存器的功能

我們已經討論了移位寄存器的基本概念，本節將在這一基礎上進一步介紹常用中規模移位寄存器的功能及其在數字設計中的應用。

SN74LS194是一種功能很強的四位移位寄存器，它包含有四個觸發器，其芯片外引腳圖：

功能總結：

u       異步復位且響應RD的低電平

u       S1、S0是控制輸入。當KD＝1時，SN74LS194的工作方式如下：

①     S1S0＝00時，不論有無CP到來，各觸發器狀態不變，即輸出不變（保持）。

②     S1S0＝01時，在CP的上升沿作用下，實現右移操作，

 流向SR—QA—QB—QC—QD

③     S1S0＝10時，在CP的上升沿作用下，實現左移，

流向SL—QD—QC—QB—QA

④     S1S0 ＝11 時，在CP的上升沿作用下，實現置位操作，

D0—QA,，D1—QB，D2—QC，D3—QD

 SN74LS194是雙向移位寄存器。SL和SR分別是左移和右移串行輸入。D0,D1,D2,D3是并行輸入端。Q0和Q3分別是左移和右移時的輸出端，Q0,Q1,Q2,Q3為并行輸出端。

二、 移位寄存器的應用

利用移位寄存器可以構成各種移位型計數器。常用的典型結構有兩種：環形計數器和扭環形計數器。

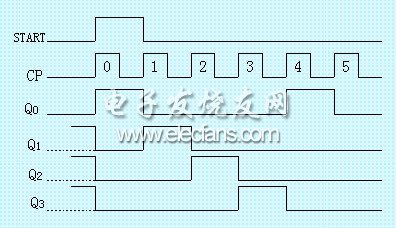

分析：START為正脈沖啟動信號。

u       當START到來時，使S1S0 ＝11，從而不論移位寄存器74194的初態如何，在CP作用下總是執行置數操作，使

Q0Q1Q2Q3＝1000。

u       當START由1跳變到0之后，S1S0 ＝01，在CP作用下移位寄存器進行右移操作

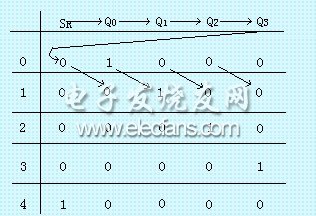

該環形計數器工作過程：在第四個CP到來之前Q0Q1Q2Q3＝0001，這樣在第四個CP到來時，由于SR=Q3=1，故在此CP作用下Q0Q1Q2Q3＝1000。

總結：

這種計數器的電路十分簡單，N位移位寄存器可以計N個數，實現模N計數器且狀態為1的輸出端的序號即代表收到的計數脈沖的個數，通常不需要任何譯碼電路。

N位移位寄存器構成的扭環形計數器可實現模2N計數。具體構成可查閱參考書。
