根據功能		只讀存儲器(ROM)
		隨機存取存儲器（RAM）（又稱為讀寫存儲器）		靜態（STATIC RAM，簡稱SRAM）
				動態RAM（Dynamic RAM,簡稱DRAM）

一、 RAM的電路結構與工作原理

1. RAM存儲單元

存儲單元是存儲器的最基本存儲細胞，它可以存放一位二進制數據。

（1）靜態RAM存儲單元

靜態RAM中存儲單元的結構如5.1圖。虛線框中的存儲單元為六管SRAM存儲單元，其中

5.1 六管靜態存儲單元

T1~T4構成一個基本RS觸發器，用來存儲1位二值數據。T5與T6為本單元控制門，由行選擇線Xi控制。Xi=1使T5T 6導通，觸發器與位線接通；Xi =0，T5T6截止，觸發器與位線隔離。T7T8為一列存儲單元公用控制門，用于控制位線與數據線的連接狀態，由列選擇線Yj控制。顯然，Xi=Yj=1時，T5~T8都導通，觸發器的輸出才與數據線接通，該單元才能通過數據線傳送數據。因此，存儲單元能夠進行讀/寫操作的條件：Xi=Yj=1。

靜態RAM的特點是，數據由觸發器記憶，只要不斷電，數據就能永久保存。

（2）動態RAM存儲單元

靜態RAM存儲單元缺點：使用管子多，功耗大，集成度受到限制。

動態RAM存儲數據的原理是基于MOS管柵極電容的電荷存儲效應。由于漏電流的存在，電容上存儲的數據（電荷）不能長久保存，因此必須定期給電容補充電荷，以避免存儲數據的丟失，這種操作稱為再生或刷新。常見的動態RAM存儲單元有三管和單管兩種。

5.2 三管動態存儲單元

5.2圖為三管動態存儲單元，存儲單元是以MOS管T2及其柵極電容C為基礎構成的，數據存于柵極電容C中。若電容C充有足夠的電荷，使T2導通，這一狀態為邏輯0，否則為邏輯1。圖中除了存儲單元外，還畫出了該列存儲單元公用的寫入刷新控制電路。

圖5.2中行、列選擇線Xi、Yj均為高電平時，存儲單元被選中；讀/寫控制信號  為高電平時進行讀操作，低電平進行寫操作；G1門輸入端的小圓圈表示反相。

在進行讀操作時，地址信號使門控管T3導通，此時若C上充有電荷且使T2導通，則讀出數據為0；反之，T2截止，使“讀”位線獲得高電平，輸出數據為1。 由圖可以看出，“讀”位線信號分為兩路，一路經T5由Do輸出，另一路經寫入刷新控制電路對存儲單元刷新。

進行寫操作時，  為低電平（  ），此時G2被封鎖，由于Yj為高電平，T4導通，輸出數據DI經T4并由寫入刷新控制電路反相，再經T1寫入到電容器C中。這樣，當輸入數據為0時，電容充電；而輸入數據為1時，電容放電。

除了讀/寫操作可以進行刷新外，刷新操作也可以通過只選通行選擇線來實現。例如，當行選擇線Xi為高電平，且  讀有效時（  =1），C上的數據經T2`T3到達“讀”位線，然后 經寫入刷新控制電路對存儲單元刷新。此時Xi有效的整個一行存儲單元被刷新。由于列選擇線Yj無效，因此數據不被讀出。

為了提高集成度,目前大容量動態RAM的存儲單元普遍采用單管結構，其電路如5.3圖。

5.3 單管動態存儲單元

0或1數據存于電容CS中，T為門控制，通過控制T的導通與截止，可以把數據從存儲單元送至位線上或者將位線上的數據寫入到存儲單元。

為了節省芯片面積，存儲單元的電容CS不能做的很大，而位線上連接的元件較多，雜散電容Cw遠大于CS。當讀出數據時，電容CS上的電荷向CW轉移，位線上的電壓VW遠小于讀寫操作前CS上的電壓VS（即VW=VSCS/（CS+CW））。因此，需經讀出放大器對信號放大。同時，由于CS上的電荷減少，存儲的數據被破壞，故每次讀出后，必須及時對讀出單元刷新。

2. RAM的基本結構

一般而言，存儲器由存儲矩陣、地址譯碼器和輸入/ 輸出控制電路3部分組成，其結構如圖5. 4所示，由此看出進出存儲器有3類信號線，即地址線、數據線和控制線。

圖5. 4 RAM電路的基本結構

（1）存儲矩陣

存儲器由許多存儲單元組成，每個存儲單元存放1位二值數據。通常存儲單元排列成矩陣形式。存儲器以字為單位組織內部結構，1個字含有若干個存儲單元。1個字中所含有的位數稱為字長。在實際應用中，常以字?jǐn)?shù)和字長的乘積表示存儲器的容量，存儲器的容量越大，意味著存儲器存儲得數據越多。

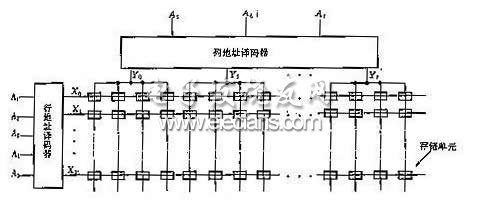

例如，一個容量為256´4（256個字，每字4位）的存儲器，有1024個存儲單元，這些存儲單元可以排成32´32列的矩陣形式，如圖5.5所示。圖中每行有32個存儲單元，每四列存儲單元連接在相同的列地址譯碼線上，組成一個字列，由此看出每行可存儲8個字，每個字列可存儲32個字。每根行地址選擇線選中一行，每根列地址選擇線選中一個字列。因此，圖示陣列有32根行地址選擇線和8根列地址選擇線。

圖5.5  256×4RAM存儲矩陣

（2）地址譯碼

通常RAM以字為單位進行數據的讀出與寫入（每次寫入或讀出一個字），為了區別各個不同的字，將存放同一個字的存儲單元編為一組，并賦予一個號碼，稱為地址。不同的字單元具有不同的地址，從而在進行讀寫操作時，可以按照地址選擇欲訪問（讀寫操作）的單元。字單元也稱為地址單元。

地址譯碼電路實現地址的選擇。在大容量的存儲器中，通常采用雙譯碼結構，即將輸入地址分為行地址和列地址兩部分，分別由行、列地址譯碼電路譯碼。行、列地址譯碼電路的輸出作為存儲矩陣的行、列地址選擇線，由它們共同確定欲選擇的地址單元。地址單元的個數N與二進制地址碼的位n滿足關系式  。

對于圖5. 5所示的存儲矩陣，256個字需要8位二進制地址碼（A7~A0）。地址碼有多種形式。例如，可以將地址碼A7~A0的低5位A4~A0作為行地址，經過5線—32線譯碼電路，產生32根行地址選擇線；地址碼的高3位A7~A5作為列譯碼輸入，產生8根列地址選擇線。只有被行地址選擇線和列地址選擇線同時選中的單元，才能被訪問。例如，若輸入地址碼A7~A0為00011111時，X31和Y0輸出有效電平，位于X31和Y0交叉處的字單元可以進行讀出或?qū)懭氩僮鳎溆嗳魏巫謫卧疾粫?huì)被選中。

（3）輸入/輸出控制電路

圖5. 6給出了一個簡單的輸入/輸出控制電路。在系統中為了便于控制，電路不僅有讀/寫控制信號  ，還有片選控制信號CS。當片選信號有效時，芯片被選中，可以進行讀/寫操作，否則芯片不工作。片選信號僅解決芯片是否工作的問題，而芯片的讀、寫操作則由讀/寫控制信號  決定。

在圖5.6中，當片選信號CS=1時，G5、G4輸出為0，三態門G1、G2、G3均處于高阻狀態，輸入/輸出（I/O）端與存儲器內部完全隔離，存儲器禁止讀/寫操作，即不工作；而當CS=0時，芯片被選通，根據讀/寫控制信號  的高低，執行讀或?qū)懖僮?。?dāng)  時，G5輸出高電平，G3被打開，于是被選中的單元所存儲的數據出現在I/O端，存儲器執行讀操作；反之，  時，G4輸出高電平，G1、G2被打開，此時加在I/O端的數據以互補的形式出現在內部數據上，并被存入到所選中的存儲單元，存儲器執行寫操作。

圖5.6  輸入/輸出控制電路

3.RAM的操作與定時

為了保證存儲器準確無誤地工作，加到存儲器的地址、數據和控制信號必須遵守幾個時間邊界條件。下面以靜態RAM為例加以說明。

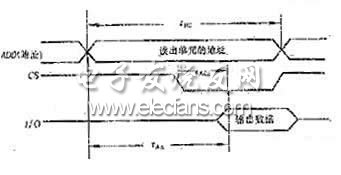

圖5.7給出了讀出過程的定時關系。讀出過程操作如下：

圖5.7 讀操作時序圖

（1）欲讀出單元的地址加到存儲器的地址輸入端；

（2）加入有效的片選信號CS；

（3）在  線上加高電平，經過一段延時后，所選擇單元的內容出現在I/O端。

（4）讓片選信號CS無效，I/O端呈高阻狀態，本次讀出結束。

由于地址緩沖器、譯碼器及輸入/輸出電路存在延時，在地址信號加到存儲器上之后，必須等待一段時間  ，數據才能穩定地傳輸?shù)綌?shù)據輸出端，這鍛時間稱為地址存取時間。如果在RAM的地址輸入端已經有穩定地址的條件下，加入片選信號有效到數據已經有穩定地址的條件下，加入片選信號，從片選信號有效到數據穩定輸出，這段時間間隔記為  。顯然在進行存儲器讀操作時，只有在地址和片選信號加入，且分別等待  和  以后，被讀單元的內容才能穩定地出現在數據輸出端，這兩個條件必須同時滿足。圖中  為讀周期，它表示該芯片連續進行兩次讀操作必須的時間間隔。

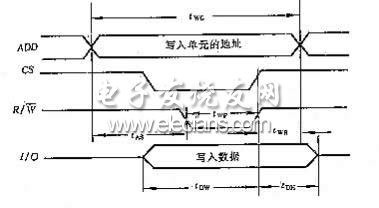

寫操作的定時波形如圖5.5所示。寫操作過程如下：

圖5.5寫操作時序圖

（1）將欲寫入單元的地址加到存儲器的地址輸入端；

（2）在片選信號CS端加上有效邏輯電平，使RAM工作；

（3）將待寫入的數據加到數據輸入端；

（4）在  線上加入低電平，進入寫工作狀態；

（5）使片選信號無效，數據輸入線回到高阻狀態。

由于地址改變時，新地址的穩定要經過一段時間，如果在這段時間內加入寫控制信號（即  變低），可能將數據錯誤地寫入其他單元。為了防止這種情況出現，在寫控制信號有效前，地址必須穩定一段時間  ,這段時間稱為地址建立時間。同時，在寫信號無效后，地址還要維持一段寫恢復時間  。為了保證速度最慢的存儲器芯片的寫入，寫信號有效的時間不得小于寫脈沖寬度  。此外，對于寫入的數據，應在寫輸入信號失效前  時間內保持穩定，且在寫信號失效后繼續保留  時間。在時序圖中還給出了寫周期  ,它反映了連續進行兩次寫操作所需要的最小時間間隔。對于大多數半導體存儲器來說，讀周期和寫周期是相等的，一般為十幾到幾十ns。

由于動態RAM的地址大都采用行、列地址分時送入的方法，因此，其讀、寫操作定時與靜態RAM稍有不同。

二、RAM存儲容量的擴展

在數字系統或計算機中，單個存儲器芯片往往不能滿足存儲器的容量的要求，因此，必須把若干個存儲器芯片連在一起，以擴展存儲容量。擴展存儲容量的方法可以通過增長字長（位數）或字?jǐn)?shù)來實現。存儲器的字?jǐn)?shù)通常采用K，M或G為單位，其中  ，  ，

1. 字長（位數）的擴展

通常RAM芯片的字長為1位，4位，8位，16位和32位等。當實際存儲器系統的字長超過RAM芯片的字長時需要對RAM實行位擴展。

位擴展可以利用芯片的并聯方式實現，即將RAM的地址線、讀/寫控制線和片選信號對應地并聯在一起，而各個芯片的數據輸入/輸出端作為字的各個位線。例如，用4個4K´4位RAM芯片可以擴展成4K´16位的存儲系統，如圖5.9所示。

圖5.9 用4K*4位RAM芯片構成4K*16位的存儲器系統

2. 字?jǐn)?shù)的擴展

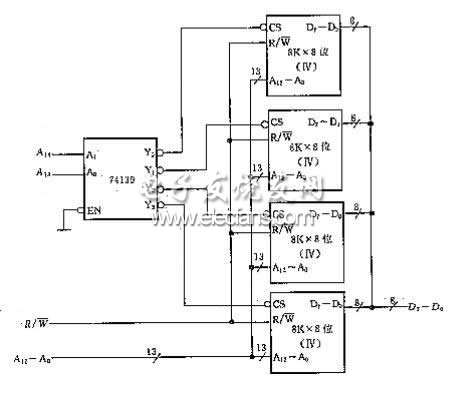

字?jǐn)?shù)的擴展可以利用外加譯碼器，控制存儲器芯片的片選輸入端來實現。例如，利用2-4線譯碼器將4個5K´5位的RAM芯片擴展為32K´5位的存儲器系統。擴展方式如圖5.10。

圖5.10 用8K×8位RAM芯片構成32K×8位的存儲器系統

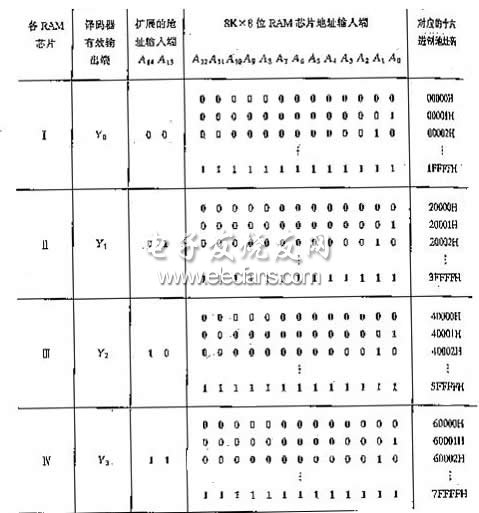

圖中，存儲器擴展所要增加的地址線A14、A13與譯碼器的74139的輸入相連，譯碼器的輸出Y0~Y3分別接至4片RAM的片選信號控制端CS，這樣，當輸入一個地址碼（A14~A0）時，只有一片RAM被選中，從而實現了字的擴展。芯片的地址分布，如表5.1所示。

                   表5.1 32K*8位存儲器系統的地址分配表

實際應用中，常將兩種方法相互結合，以達到字和位均擴展的要求?？梢?jiàn)，無論需要多大容量的存儲器系統，均可利用容量有限的存儲器芯片，通過位數和字?jǐn)?shù)的擴展來構成。

三、 RAM舉例

目前，市場上的RAM品種繁多，且沒有一個統一的命名標準。不同廠商生產的功能相同的產品，其型號也不盡相同，例如MOTOROLA公司生產的MCM6264和NEC公司生產的uPD41256芯片例子。使用時可以查閱器件手冊。
