單穩態觸發器特點：

²        電路有一個穩態、一個暫穩態。

²        在外來觸發信號作用下，電路由穩態翻轉到暫穩態。

²        暫穩態不能長久保持，由于電路中RC延時環節的作用，經過一段時間后，電路會自動返回到穩態。暫穩態的持續時間取決于RC電路的參數值。

單穩態觸發器的這些特點被廣泛地應用于脈沖波形的變換與延時中。

一、門電路組成的微分型單穩態觸發器

1.         電路組成及工作原理

微分型單穩態觸發器可由與非門或或非門電路構成，如下圖。與基本RS觸發器不同,



           　　(a)由與非門構成的微分型單穩態觸發器       (b)由或非門構成的微分型單穩態觸發

                        　　　　　　　　　　　　 圖6.7微分型單穩態觸發器

構成單穩態觸發器的兩個邏輯門是由RC耦合的，由于RC電路為微分電路的形式，故稱為微分型單穩態觸發器。下面以CMOS或非門構成的單穩態觸發器為例，來說明它的工作原理。

⑴ 沒有觸發信號時，電路處于一種穩態

沒有觸發信號時，  為低電平。由于門  輸入端經電阻R接至  ，因此  為低電平;  的兩個輸入均為0，故輸出  為高電平，電容兩端的電壓接近0V，這是電路的“穩態”。在觸發信號到來之前，電路一直處于這個狀態：

                        ,  。

⑵ 外加觸發信號，電路由穩態翻轉到暫穩態

   當       時，  的輸出  由1    0，經電容C耦合，使  ,于是  的輸出v02 =1,  的高電平接至  門 的輸入端，從而再次瞬間導致如下反饋過程：

這樣  導通  截至在瞬間完成。此時，即使觸發信號  撤除（  ），由于  的作用，  仍維持低電平。然而，電路的這種狀態是不能長久保持的，故稱之為暫穩態。暫穩態時，

                          ，   。

⑶ 電容充電，電路由暫穩態自動返回至穩態

在暫穩態期間，電源經電阻R和門  的導通工作管對電容C充電，隨著充電時間的增加  增加，  升高，使  時，電路發生下述正反饋過程（設此時觸發器脈沖已消失）：

 迅速截止，  很快導通，電路從暫穩態返回穩態。  ,   。

暫穩態結束后，電容將通過電阻R放電，使C上的電壓恢復到穩定狀態時的初始值。在整個過程中，電路各點工作波形如圖6.8所示。

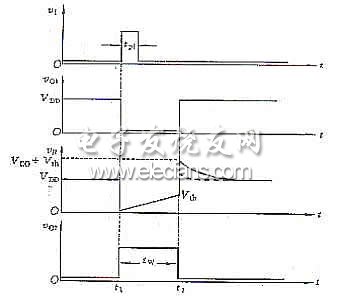

圖6.8  微分型單穩態觸發器各點工作波形

2.       主要參數的計算

(1) 輸出脈沖寬度

   暫穩態的維持時間即輸出脈沖寬度  ，可根據  的波形進行計算。為了計算方便，對于圖6.8的波形，將觸發脈沖作用的起始時刻  作為時間起點，于是有



根據RC電路瞬態過程分析，可得到



當  時，  ，代入上式可求得



 RC ln

當  =  /2，則  »0.7RC

(2)恢復時間

暫穩態結束后，還需要一段恢復時間，以便電容C在暫穩態期間所充的電荷釋放完，使電路恢復到初始狀態。一般要經過3  (  為放電時間常數)的時間，放電才基本結束，故 約為3  。

(3)最高工作頻率

設觸發信號  的時間間隔為T，為使單穩電路能正常工作，應滿足T>  +  的條件，即最小時間間隔   +  。因此，單穩態觸發器的最高工作頻率為

               <

   上述關系式是在作了某些近似值后得到的（例如，忽略了導通管的漏源電阻等），因而只能作為選擇參數的初步依據，準確的參數還要通過實驗調整得到。

3.       討論

 （1）如圖6.8所示，在暫穩態結束(  )瞬間，  的輸入電壓   +  。為避免高的輸入電壓  損壞CMOS門，在CMOS器件內部設有保護二極管D，如圖6.7(b)中的虛線所示。在電容C充電期間，二極管D開路。而當  時，D導通，于是  被鉗制在  +0.6V的電位上（見圖6.8中的虛線）。同時，在恢復期間，電容C放電的時間常數 =(  ║  )C（  為二極管D的正向電阻）,由于  «  ，因此電容放電的時間很短。

 （2）當輸入  的脈沖寬度  >  時，則在  變?yōu)榈碗娖胶螅?nbsp; 沒有響應，不能形成前述的正反饋過程，使  的輸出邊沿變緩。因此，當輸入脈沖寬度  很寬時，可在單穩態觸發器的輸入端加入  、  組成的微分電路。同時為了改善輸出波形，可在圖6.7中的  輸出端再加一級反相器  ，如圖6.9所示。

圖6.9寬脈沖觸發的單穩電路

（3）若采用TTL與非門構成如圖6.7(a)所示的單穩電路時，由于TTL門存在輸入電流，因此，為了保證穩態時  的輸入為低電平，電阻R要小于0.7kΩ。如果輸入端采用  , 微分電路時，  的數值應大于2kΩ，使得穩態時  大于門  的開門電平(  )，而CMOS門由于不存在輸入電流，故不受此限制。

二、集成單穩態觸發器

用門電路組成的單穩態觸發器雖然電路簡單,但輸出脈寬的穩定性差,調節范圍小,且觸發方式單一。為適應數字系統中的廣泛應用,現已生產出單片集成單穩態觸發器。



		可重復觸發
集成單穩態觸發器
		不可重復觸發

兩種不同觸發特性的單穩態觸發器的主要區別是：不可重復觸發單穩態觸發器，在進入暫穩態期間，如有觸發脈沖作用，電路的工作過程不受其影響，只有當電路的暫穩態結束后，輸入觸發脈沖才會影響電路狀態。電路輸出脈寬由R、C參數確定。

可重復觸發單穩態觸發器在暫穩態期間，如有觸發脈沖作用，電路會重新被觸發，使暫穩態繼續延遲一個  時間，直至觸發脈沖的間隔超過單穩輸出脈寬，電路才返回穩態。

兩種單穩態觸發器的工作波形分別如圖6.10所示。



    (a)不可重復觸發單穩態觸發器工作波形           (b) 可重復觸發單穩態觸發器工作波形

圖6.10 兩種單穩電路工作波形

1.不可重復觸發的集成單穩態觸發器

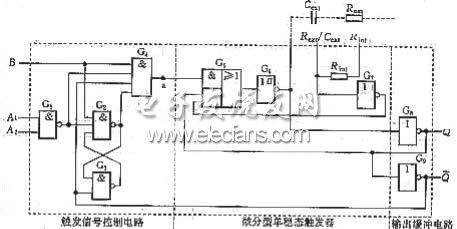

                       圖6.11   74121邏輯圖       　　　　　　74121引腳圖

    74121是一種不可重復觸發集成單穩態觸發器，其邏輯圖和引腳圖分別如上圖所示。

(1)    電路組成及工作原理

電路由觸發信號控制電路、微分型單穩態觸發器及輸出緩沖電路組成。

將具有遲滯特性的非門  與  門合起來看成是一個或非門，它與  門及外接電阻  （或  ）、電容  即組成微分型單穩態觸發器，其電路工作原理與微分型單穩態觸發器基本相同。電路只有一個穩態  ,  。當圖中a點有正脈沖觸發時，電路進入暫穩態  ,  。  為低電平后是觸發信號控制電路中RC觸發器的  門輸出低電平，將  門封鎖，這樣即使有觸發信號輸入，在a點也不會產生微分型單穩態觸發器的觸發信號，只有等電路返回穩態后，電路才會在輸入觸發信號作用下被再次觸發，根據上述分析，電路屬于不可重復觸發單穩態觸發器。

（2）觸發與定時

Ø         觸發方式

74121集成單穩態觸發器有3個觸發輸入端，由觸發信號控制電路分析可知，在下述情況下，電路可由穩態翻轉到暫穩態：

l     若  、  兩個輸入中有一個或兩個為低電平，B發生由0到1的正跳變。

l     若B和  、  中的一個為高電平，輸入中有一個或兩個產生由1到0的負跳變。

74121的功能如表1所示。

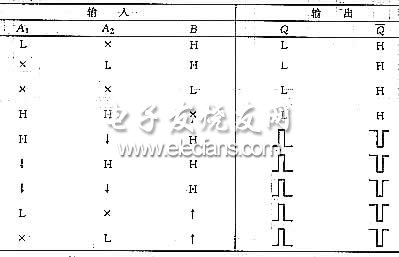

表1    74121功能表

Ø         定時

單穩電路的定時取決于定時電阻和定時電容的數值。74121的定時電容連接在芯片的10、11引腳之間。若輸出脈沖寬度較寬，而采用電解電容時，電容C的正極接在  輸入端（10腳）。對于定時電阻，使用者可以有兩種選擇：

l       利用內部定時電阻(2kΩ),此時將9號引腳(  )接至電源  (14腳)  。

l       采用外接定時電阻（阻值在1.4~40kΩ之間），此時9腳應懸空，電阻接在11、14腳之間。

74121的輸出脈沖寬度



通常R的數值取在  KΩ之間，C的數值取在  pF  µF之間，得到的取值范圍可達到  ns  ms。

上式中的R可以是外接電組  ，也可以是芯片內部電阻  （約2kΩ），如希望得到較寬的輸出脈沖，一般使用外接電阻。

2.可重復觸發集成單穩態觸發器

以常用CMOS集成器件MC14528為例，介紹可重復觸發單穩態觸發器工作原理。該器件的邏輯圖和引腳圖分別如圖6.12所示。

由圖可見，電路主要有三態門，積分電路、控制電路組成的積分型單穩態觸發器及輸出緩沖電路組成。

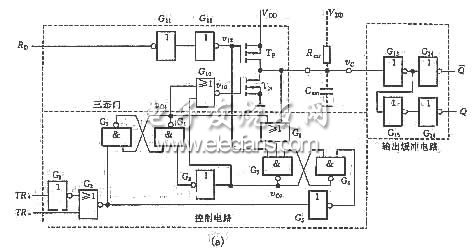

　　　　　　　　　　(a)邏輯圖         　　　　　　　　　　　　(b)引腳圖

　　　　圖6.12    集成單穩態觸發器MC14528

(1) 穩態

令  ´，無觸發信號時  1，  ´,設接通電源后電容還未充電,  =0V,此時  輸出  一定為高電平。若  為低電平，則在與  =  的共同作用下， 輸出低電平并使  輸出高電平，  輸出低電平，于是v04 被置為高電平，這樣圖中   ,   ,  、  同時截止，  經  向  充電，當  大于  時，Q=0,  =1,電路處于穩態。同樣，當  ´，輸入信號  ´，  0時，  門輸出低電平，使  、  門組成的基本RS觸發器的v07 為低電平，經  反相后使v  處于高電平。電路維持穩態不變。

（2）觸發與定時

 以  ，  ，  端加正觸發脈沖情況為例說明電路觸發工作情況。在端上升沿到來時   ，由于   ，于是  輸出  =  ，  導通，  開始放電，當  下降至  門的閾值電壓  時，電路進入暫態  。此暫態不能持續下去，當  進一步下降至  門的閾值電壓  時，  門輸出低電平，經  使  、  組成的基本RS觸發器的  輸出高電平，  輸出為低電平，這樣  又截止，C又重新開始充電，當  值大于  門的閾值電壓  時，電路自動返回到穩態，即  的狀態，  繼續充電至  以后電路又恢復為穩態。MC14528功能表如下表所示。電路工作波形如圖6.13所示。

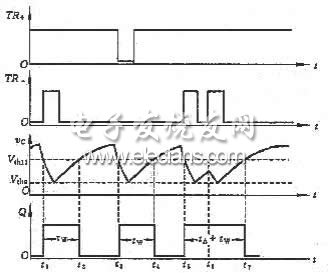

圖6.13 MC14528工作波形

MC14528功能表



由圖6.13可見，輸出脈寬  等于  由  下降至  的時間與  由  充電至  兩個時間之和。為獲得較寬的輸出脈沖，一般都將  設計得較高而將  設計得較低。

    為說明MC14528的可重復特性，分析圖中  時的工作情況。如前所述，在  時刻電路被觸發進入暫態，電容很快放電后，又進入充電狀態。當  尚未充至  時，時刻電路被再次觸發，  門的低電平使   ，門  輸出高電平，  管導通，電容C又放電，當放電使  <<  時，  門輸出低電平，  管截止，電容又充電，一直充到  且在無觸發信號作用時，電路才返回至穩態。顯然，在這兩個重復脈沖觸發下，輸出脈沖寬度  。這種可重復觸發單穩態可利用在暫穩態加觸發脈沖的方法增加輸出脈寬。

三、單穩態觸發器的應用

    單穩態觸發器是數字電路中常用的基本單元電路，典型應用介紹如下：

u       定時

由于單穩態觸發器能生產一定寬度  的矩形輸出脈沖，如利用這個矩形脈沖作為定時信號去控制某電路，可使其在  時間內動作（或不動作）。例如，利用單穩輸出的矩形脈沖作為與門輸入的控制信號(見下圖)，則只有這個矩形波的  時間內，信號  才有可能通過與門。



                    圖6.14  單穩態觸發器作定時電路的應用

                   (a) 邏輯圖         (b)波形圖

u        延時

    單穩態觸發器的延時作用不難從圖6.8所示微分型單穩態觸發器的工作波形可看出。圖中輸出端的  上升沿相對輸入信號  的上升沿延遲了  一段時間。單穩態的延時作用常被應用于時序控制。

u       多諧振蕩器

利用兩個單穩態觸發器可以構成多諧振蕩器。有兩片74121集成單穩態觸發器組成的多諧振蕩器如圖6.15所示，圖中開關S為振蕩器控制開關。

設當電路處于Q  =0,Q  =0  時，將開關S打開，電路開始振蕩，其工作過程如下：

在起始時，單穩態觸發器I的A  為低電平，開關S打開瞬間，B端產生正跳變，單穩I被觸發，  輸出正脈沖，其脈沖寬度0.7R  C  ，當單穩I暫穩態結束時，  的下跳沿觸發單穩Ⅱ，  端輸出正脈沖，此后，  的下跳沿又觸發單穩I，如此周而復始地產生振蕩，其振蕩周期為

圖6.15 由單穩態觸發器構成的多諧振蕩器

u       噪聲消除電路

利用單穩態觸發器可以構成噪聲消除電路（或稱脈寬鑒別電路）。通常噪聲多表現為尖脈沖，寬度較窄，而有用的信號都具有一定的寬度。利用單穩電路，將輸出脈寬調節到大于噪聲寬度而小于信號脈寬，即可消除噪聲。由單穩態處發起組成的噪聲消除電路及波形如圖6.15所示。

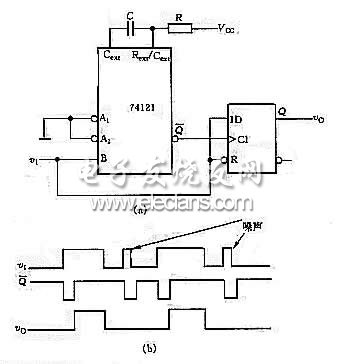

圖6.16 噪聲消除電路

          (a)邏輯圖                                          (b)波形圖

圖中，輸入信號接至單穩態觸發器的觸發輸入端和D觸發器的數據輸入端及直接置0端。由于有用信號大于單穩態輸出脈寬，因此單穩  輸入上升沿使D觸發器置1，而當信號消失后，D觸發器被清0。若輸入中含有噪聲，其噪聲前沿使單穩觸發翻轉，但由于單穩輸出脈寬大于噪聲寬度，故單穩  輸出上升沿時，噪聲已消失，從而在輸出信號中消除了噪聲成分。
