一、555定時器的電路結構與功能
555定時器是一種多用途的數字-模擬混合集成電路,利用它能極方便地構成施密特觸發器、單穩態觸發器和多諧振蕩器。由于使用靈活、方便，所以555定時器在波形的產生與變換、測量與控制、家用電器、電子玩具等許多領域中都得到了應用。

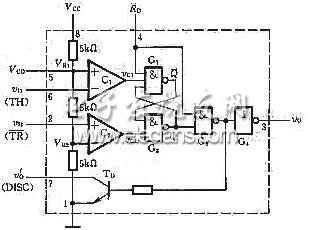

圖6.25是國產雙極性定時器CB555的電路結構圖。它由比較器C1 和C2 、基本RS觸發器和集電極開路的放電三極管
三部分組成。
圖6.25 CB555的電路結構圖
：比較器C1 的輸入端（也稱閾值端，用TH標注）
：比較器C2 的輸入端（也稱觸發端，用
標注）
C
和C
的參考電壓（電壓比較的基準）
和
由V
經三個5kΩ電阻分壓給出。(在控制電壓輸入端
懸空時，
，
。如果
外接固定電壓，則
)
是置零輸入端，
則輸出端
，不受其他輸入狀態的影響。正常工作時必須使
。圖中的數碼1～8為器件引腳的編號。通過分析可以得到如下所示的CB555的功能表。
CB555的功能表
|
輸入 |
輸出 |
|||
|
|
|
|
|
|
|
0 |
|
|
低 |
導通 |
|
1 |
|
|
低 |
導通 |
|
1 |
|
|
不變 |
不變 |
|
1 |
|
|
高 |
截止 |
|
1 |
|
|
高 |
截止 |
為了提高電路的帶負載能力，還在輸出端設置了緩沖器G4 。 如果將
端經過電阻接到電源上，那么只要這個電阻的阻值足夠大，
為高電平時
也一定為高電平，
為低電平時
也一定為低電平。555定時器能在很寬的電源電壓范圍內工作，并可承受較大的負載電流。雙極性555定時器的電源電壓范圍為5～16 V，最大的負載電流達200mA。CMOS型7555定時器的電源電壓范圍為3～18 V，但最大負載電流在4mA以下。
可以設想，如果使
和
的低電平信號發生在輸入電壓信號的不同電平，那么輸出與輸入之間的關系將為施密特觸發特性；如果在
加上一個低電平觸發信號以后，經過一定的時間能在
端自動產生一個低電平信號，就可以得到單穩態觸發器；如果能使
和
的低電平信號交替地反復出現，就可以得到多諧振蕩器。
二、用555定時器接成的施密特觸發器
將555定時器的閾值輸入端和觸發輸入端連在一起，便構成了施密特觸發器，如下圖。
圖6.26 用555定時器接成的施密特觸發器 圖6.27 圖6.26的電壓傳輸特性
當輸入如圖6.27所示的三角波信號時，則從施密特觸發器的
端可得到方波輸出。
如將圖中5腳外界控制電壓
,改變
的大小，可以調節回差電壓范圍。如果在555定時器的放電BJT輸出端（7腳）外接一電阻，并與另一電源
相連，則由
輸出的信號可實現電平轉換。
三、用555定時器接成的單穩態觸發器
由555構成的單穩態觸發器及工作波形如下圖所示。
圖6.28 用555定時器接成的單穩態觸發器 圖6.29 圖6.28電路的電壓波形圖
電源接通瞬間，電路有一個穩定的過程，即電源通過電阻R向電容C充電，當
上升到
時，觸發器復位，
為低電平，放電BJT T導通，電容C放電，電路進入穩定狀態。若觸發輸入端施加觸發信號（
），觸發器發生翻轉，電路進入暫穩態，
輸出高電平，且BJT T截止。此后電容C充電至
=
時，電路又發生翻轉，
為低電平，T導通，電容C放電，電路恢復至穩定狀態。如果忽略T的飽和壓降，則
從零電平上升到
的時間，即為輸出電壓
的脈寬
：
=RCln3≈1.1RC
這種電路產生的脈沖寬度可從幾個微秒到數分鐘，精度可達0.1%。
通常R的取值在幾百歐姆之間，電容取值為幾百皮法到幾百微法。由圖6.28可知，如果在電路的暫穩態持續時間內，加入新的觸發脈沖，如圖6.29中的虛線所示，則該脈沖不起作用，電路為不可重復觸發單穩。
由555定時器構成的可重復單穩電路如下圖所示。
(a)電路圖 (b) 工作波形
圖6.30 由555定時器構成的可重復觸發單穩電路
當
輸入負向脈沖后，電路進入暫穩態，同時BJT T導通，電容C放電。輸入脈沖撤出后，電容C充電，在
未沖到
之前，電路處于暫穩態。如果在此期間又加入新的觸發脈沖，BJT T又導通，電容C在此放電，輸出仍然維持在暫穩態。只有在觸發脈沖撤出后且在輸出脈寬
時間間隔內沒有新的出發脈沖，電路才返回到穩定狀態。這種電路可作為失落脈沖檢出電路，對機器的轉速或人體的心率進行監視，當機器轉速降到一定限度或人體的心率不齊時就發出報警信號。
如果在控制電壓端（5腳）施加一個變化電壓，又555構成的單穩態電路可作為脈沖寬度調制器，如圖6.31所示。
(a)邏輯圖 (b)波形圖
圖6.31 脈沖寬度調制器
當控制電壓升高時，電路的閾值電壓也升高，輸出的脈沖寬度隨之增加；而當控制電壓降低時，電路的閾值電壓也降低，單穩的輸出脈寬則隨之減小。因此，若控制電壓如圖b所示的三角波時，在單穩的輸出端便得到一串隨控制電壓變化的脈沖寬度調制波。從
與
波形關系可看出，該電路可實現電壓—頻率轉換。
四、555定時器接成的多諧振蕩器

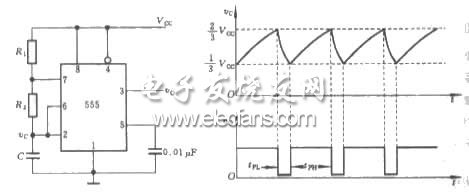

由555定時器構成的多諧振蕩器及其工作波形如圖6.32所示。接通電源后，電容C被放電，
上升，當
上升到
時，觸發器被復位，同時放電BJT T導通，此時
為低電平，電容C通過
和T放電，使
下降。當
下降到
時，觸發器又被置位，
翻轉為高電平。電容器C放電所需的時間為
當C放電結束時，T截至，
將通過
向電容器C充電，
由
上升到
所需的時間為
當
上升到
時，觸發器又發生翻轉，如此周而復始，在輸出端就得到一個周期性的方波，其頻率為
由于555內部的比較器靈敏度較高，而且采用差分電路形式，它的振蕩頻率受電源電壓和溫度變化的影響很小。
(a)電路圖 (b)工作波形
圖6.32 由555定時器構成的多諧振蕩器
圖6.32所示電路
,而且占控比固定不變。如果將電路改成如圖6.33所示的形式，
圖 6.33 占空比可調的方波發生器
電路利用
單向?qū)щ娦詫㈦娙萜鰿充、放回路分開，再加上電位器調節，便構成了占控比可調的多諧振蕩器。圖中，
通過
向電容C充電，充電時間為
電容器C通過
及555中的BJT T放電，放電時間為
因而，振蕩頻率為
可見，這種振蕩器輸出波形的占控比為
q(%)=
注：上面僅討論了由555定時器組成的單穩態觸發器、多諧振蕩器和施密特觸發器，實際上，由于555定時器的比較器靈敏度高，輸出驅動電流大，功能靈活，因而在電子電路中獲得廣泛應用。
