u       D/A轉換器的基本指導思想

數字量是用代碼按數位組合起來表示的，對于有權碼，每位代碼都有一定的權。為了將數字量轉換成模擬量，必須將每一位的代碼按其權的大小轉換成相應的模擬量，然后將這些模擬量相加，即可得與數字量成正比的模擬量，從而實現了數字—模擬轉換。

n位D/A轉換器的方框圖如圖7.2所示。

圖7.2 n位D/A轉換器方框圖

u       D/A轉換器組成

數碼寄存器、模擬電子開關電路、解碼網絡、求和電路及基準電壓幾部分。

數字量以串行或并行方式輸入并存儲于數碼寄存器中，寄存器輸出的每位數碼驅動對應數位上的電子開關將在電阻解碼網絡中獲得的相應數字權值送入求和電路。求和電路將各權值相加便得到與數字量對應的模擬量。

u       D/A轉換器分類



按解碼網絡結構不同		T型電阻網絡D/A轉換器
		倒T型電阻網絡D/A轉換器
		權電流D/A轉換器
		權電阻網絡D/A轉換器

                          CMOS開關型D/A轉換器（速度要求不高）

按模擬電子開關電路的不同		CMOS開關型D/A轉換器（速度要求不高)
		雙極型開關D/A轉換器		電流開關型（速度要求較高）
				ECL電流開關型（轉換速度更高）



一、權電阻網絡D/A轉換器

在第一章中已經講過，一個多位二進制數中每一位的1所代表的數值大小稱為這一位的權。如果一個n位二進制數用  表示，則最高位（MSB）到最低位（LSB）的權依次為  。

1.電路結構及原理

下圖是4位權電阻網絡D/A轉換器的原理圖，它由權電阻網絡、4個模擬開關和1個求和放大器組成。

圖7.3 權電阻網絡D/A轉換器

S0--S3為模擬開關，它們的狀態分別受輸入代碼  的取值控制，  時開關接參考電壓VREF 上，此時有支路電流  流向求和放大器；  時開關接地，此時支路電流為零。

求和放大器是一個接成負反饋的運算放大器。為了簡化分析計算，可以把運算放大器近似地看成理想放大器——即它的開環放大倍數為無窮大，輸入電流為零（輸入電阻為無窮大），輸出電阻為零。當同相輸入端  的電位高于反相輸入端  的電位時，輸入端對地電壓  為正；當  高于  時，  為負。

當參考電壓經電阻網絡加到  時，只要  稍高于  時，便在  產生很負的輸出電壓。  經  反饋到  端使  降低，其結果必然使  。

在認為運算放大器輸入電流為零的條件下可以得到

由于  ，因而各支路電流分別為

  （  時  ，  時  ）







將它們代入輸出  中并取  ，則得到

對于n位的權電阻網絡D/A轉換器，當反饋電阻取為  時，輸出電壓的計算公式可寫成

上式表明，輸出的模擬電壓正比于輸入的數字量  ，從而實現了從數字量到模擬量的轉換。當  時  ；當  時  ，所以  的最大變化范圍是  。從上面的分析計算可以看到，在  為正電壓時輸出電壓  始終為負值。要想得到正的輸出電壓，可以將  取為負值。

2.電路優缺點

優點：結構比較簡單，所用的電阻元件數很少。

缺點：各個電阻阻值相處較大，尤其在輸入信號的位數較多時，這個問題更加突出。要想在極為寬廣的阻值范圍內保證每個電阻都有很高的精度是十分困難的，尤其對制作集成電路更加不利。為了克服這個缺點，可以采用雙級權電阻網絡（有興趣可查閱參考資料）?；蛘卟扇∑渌问紻/A轉換器。

二、倒T形電阻網絡D/A轉換器

在單片集成D/A轉換器中，使用最多的是倒T形電阻網絡D/A轉換器。常用的CMOS開關倒T形電阻網絡D/A轉換器的集成電路有AD7520(10位)、DAC1210(12位)及AK7546(16位高精度)等。下面以4位D/A轉換器為例說明其工作原理。

1.電路結構及原理

4位倒T形電阻網絡D/A轉換器的原理圖如7.4所示。圖中S0—S3為模擬開關，R-2R

圖7.4 倒T形電阻網絡D/A轉換器

電路解碼網絡呈倒T形，運算放大器A組成求和電路。模擬開關Si由輸入數碼Di控制，當Di=1時，Si接運算放大器反相端，電流Ii流入求和電路；當Di=0時，Si則將電阻2R接地。根據運算放大器線性運用時虛地的概念可知，無論模擬開關Si處于何種位置，與Si相連的2R電阻均將連“地”（地或虛地）。這樣，流經2R電阻的電流與開關位置無關，為確定值。分析R-2R電阻網絡可以發現，從每個節點向左看的二端網絡等效電阻均為R，流入每個2R電阻的電流從高位到低位按2的整數倍遞減。設由基準電壓源提供的總電流為I(I=VREF/R)，則流入各開關支路（從右到左）的電流分別為I/2、I/4、I/8和I/16。

于是可得總電流

iå=VREF/R(D0/24+D1/23+D2/22+D3/21)=VREF/(24 ´R)å(Di·2i)

輸出電壓

將輸入數字量擴展到n位，可得到n位倒T形電阻網絡D/A轉換器輸出模擬量與輸入數字量之間的一般關系式

若將式中  用K表示，中括號內的n位二進制數用NB  表示，則將上式改寫為

該式表明，對于在圖7.4電路中輸入的每一個二進制數NB,均能在其輸出端得到與之成正比的模擬電壓vo。

通過以上分析看到，要是D/A轉換器具有較高的精度，對電路中的參數有以下要求：

²        基準電壓穩定性好；

²        倒T形電阻網絡中R和2R電阻比值的精度要高；

²        每個模擬開關的開關電壓降要相等。為實現電流從高位到低位按2的整數倍遞減，模擬開關的通電阻也相應地按2的整數倍遞增。

2.電路優點

由于在倒T形電阻網絡D/A轉換器中，各支路電流直接流入運算放大器的輸入端，它們之間不存在傳輸上的時間差。電路的這一特點不僅提高了轉換速度而且也減小了動態過程中輸出端可能出現的尖脈沖。它是目前廣泛使用的D/A轉換器速度較快的一種。

三、權電流型D/A轉換器

盡管倒T形電阻網絡D/A轉換器具有較高的轉換速度，但由于電路中存在模擬開關電壓降，當流過各支路的電流稍有變化時，就會產生轉換誤差。為進一步提高D/A轉換器的精度，可采用權電流型D/A轉換器。單片集成權電流D/A轉換器有AD1408、DAC0806、DAC0808等。

1.電路結構及原理

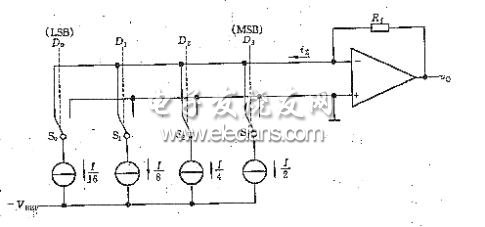

4位權電流型D/A轉換器原理電路圖如7.5所示。電路中用一組恒流電源代替了圖7.4中倒T形網絡。這組恒流源從高位到低位電流的大小依次為I/2，I/4，I/8，I/16。

圖7.5 權電流D/A轉換器的原理電路

在圖7.5所示電路中，當輸入數字量的某一位代碼Di=1時，開關Si接運算放大器的反向端，相應權電流流入求和電路；當Di=0時，開關Si接地。分析該電路，可得出

采用了恒流源電路后，各支路權電流的大小均不受開關導通電阻和壓降的影響，這就降低了對開關電路的要求，提高了轉換精度。

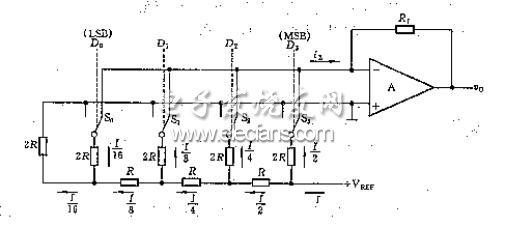

    如將圖7.5中所示恒流源采用具有電流反饋的BJT恒流源電路，即可得如圖7.6所示的實際的權電流D/A轉換器電路。

圖7.6 實際的權電流D/A轉換器電路

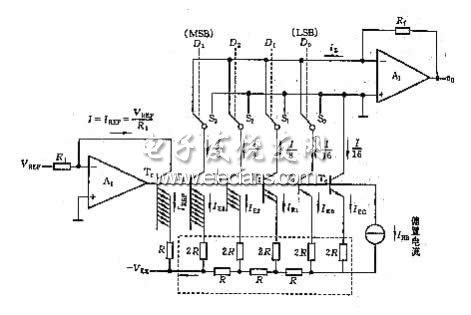

為消除因各BJT發射結電壓VBE的不一致性對D/A轉換精度的影響，圖中T3~T0均采用了多發射極晶體管，其發射級個數分別是8，4，2，1，即T3~T0發射極面積之比為8：4：2：1。這樣，在各BJT電流比值為8：4：2：1的情況下，T3~T0的發射極電流密度相等，可使各發射節電壓VBE相同。由于T3~T0的基極電壓相同，所以它們的發射e3、e2、e1、 e0就為等電位點。在計算各支路電流時將它們等效連接后可看出電路中的倒T形電阻與圖7.4中工作狀態完全相同，流入每個2R電阻的電流從高位到低位依次減少1/2，各支路電流分配比例滿足8：4：2：1的要求。

基準電流IREF產生電路由運算放大器A2、R1、Tr、R和-VEE組成，A2和R1、Tr的cb結組成電壓并聯負反饋電路，以穩定輸出電壓，即Tr的基極電壓。Tr的be結，電阻R到-VEE

為反饋電路負載，由于電路處于深度負反饋，根據虛短的原理，其基準電流為IREF=VREF/R1=2IE3

由倒T形電阻網絡分析可知，IE3=I/2,IE2=I/4,IE1=I/8,IE0=1/16,于是可得輸出電壓為vo=iåRf=  (D3·23+D2·22+D1·21+D0·20)

可推得n位倒T形權電流D/A轉換器的輸出電壓

vo=   Di·2i

2.電路的優點

從輸出電壓vo表達式可以看出，基準電流僅與基準電壓VREF和電阻R1有關，而與BJT、R、2R電阻無關。這樣，電路降低了對BJT參數及R、2R取值的要求，對于集成化十分有利。由于在這種權電流D/A轉換器中采用了高速電子開關，電路還具有較高的轉換速度。

四、D/A轉換器的輸出方式

常用的D/A轉換器絕大部分是數字電流轉換器，輸出量是電流。如要實現電壓輸出， 在實際應用時還需增加輸出電路將電流轉換成電壓。使用D/A轉換器，正確選擇和設計輸出電路是非常重要的，下面來討論這方面的內容。

在前面介紹的D/A轉換器中，輸入的數字均視為正數，即二進制數的所有位都為數值位。根據電路形式或參考電壓的極性不同，輸出電壓或為0V到正滿度值，或為0V到負滿度值，D/A轉換器處于單極性輸出方式。采用單極性輸出方式時，數字輸入量采用自然二進制碼，8位D/A轉換器單極性輸出時，輸入數字量與輸出模擬量之間的關系如表1所示。

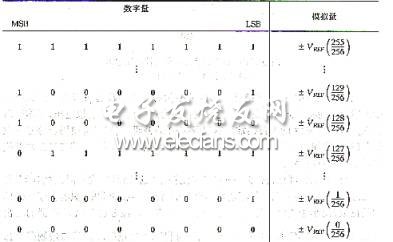

表1、8位D/A轉換器在單極性輸出時的輸入/輸出關系

倒T形電阻網絡D/A轉換器單極性電壓輸出的電路如圖7.7所示。其中圖a為單極性反相電壓輸出電路，vo=-iåDf ；圖b為同相電壓輸出電路，vo=iåR(1+R2/R1)。



          圖7.7(a) D/A轉換器反相輸出                  圖7.7(b) D/A轉換器同相輸出

在實際應用中，D/A轉換器輸入的數字量有正極性也有負極性。這就要求D/A轉換器能將不同極性的數字量對應轉換為正、負極性的模擬電壓，工作于雙極性方式。

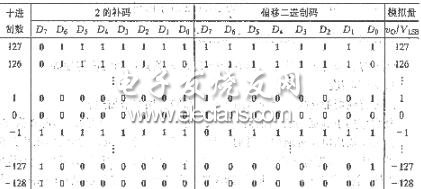

雙極性D/A轉換常用的編碼有：2的補碼、偏移二進制碼及符號—數值碼（符號位加數值碼）等。表2列出了8位2的補碼、偏移二進制碼及模擬量之間的對應關系。

表2、 常用雙極性及輸出模擬量

 *表中

由表2可見，偏移二進制碼與與無符號二進制形式相同，它實際上是將二進制碼對應的模擬量的零值偏移至80H，使偏移后的數中，只有大于128的才是正數，而小于128的則為負數。所以，若將單極性8位D/A轉換器的輸出電壓減去VREF/2(80H所對應的模擬量），就可得到極性正確的偏移二進制碼輸出電壓。

若D/A轉換器輸入數字量是2的補碼，那么，需先將它轉換為偏移二進制碼，然后輸入到上述D/A轉換器電路中就可實現其雙極性輸出。比較表2中2的補碼與偏移二進制碼可以發現，若將8位2的補碼加80H，并舍棄進位就可得偏移二進制碼。實現2的補碼加80H很簡單，只需將高位求反即可。這樣，可得到采用2的補碼輸入的8位雙極性輸出D/A轉換器電路如圖7.8所示。

圖7.8 雙極性輸出D/A轉換器

圖中，輸入NB是原碼的2的補碼，最高位取反（加80H）變?yōu)槠贫M制碼后進入D/A轉換器，由D/A轉換器輸出的模擬量v1經A2組成的第二個求和放大器減去VREF/2后，得到極性正確的輸出電壓vo,即

電路輸入2的補碼NB滿足表2所示的對應關系。

五、D/A轉換器的主要技術指標

D/A轉換器的主要技術指標有轉換精度、轉換速度和溫度特性等。

1. 轉換精度

D/A轉換器的轉換精度通常用分辨率和轉換誤差來描述。

    分辨率用于表征D/A轉換器對輸出微小量變化敏感程度的。其定義為D/A轉換器模擬輸出電壓可能被分離的等級數。輸入數字量位數越多，輸出電壓可分離的等級越多，即分辨率愈高。所以在實際應用中，往往用輸入數字量的位數表示D/A轉換器的分辨率。n位D/A轉換器的分辨率可表示為  。它表示D/A轉換器在理論上可以達到的精度。

由于D/A轉換器中各元件參數值存在誤差，基準電壓不穩定和運算放大器的零漂等各種因素的影響，使得D/A轉換器實際精度還與一些轉換誤差有關，如比例系數誤差、失調誤差和非線性誤差等。

比例系數誤差是指實際轉換特性曲線的斜率與理想特性曲線斜率的偏差。如在n位倒T形電阻網絡D/A轉換器中，當VREF偏離標準值DVREF時，就會在輸出端產生誤差電壓Dvo。由D/A轉換器輸出模擬量與輸入數字量之間的一般關系式可知

Dvo=   Di· 2i

由DVREF引起的誤差屬于比例系數誤差。3位D/A轉換器的比例系數誤差如圖7.9所示。失調誤差由運算放大器的零點漂移引起，其大小與輸入數字量無關，該誤差使輸出電壓

的轉移特性曲線發生平移，3位D/A轉換器的失調誤差如圖7.10所示。

非線性誤差是一種沒有一定變化規律的誤差，一般用在滿刻度范圍內，偏離理想的轉移特性的最大值來表示。引起非線性誤差的原因較多，如電路中的各模擬開關不僅存在不同的導通電壓和導通電阻，而且每個開關處于不同位置（接地或接VREF)時，其開關壓降和電阻也不一定相等。又如，在電阻網絡中，每個支路上電阻誤差不相同，不同位置上的電阻的誤差對輸出電壓的影響也不相同等，這些都會導致非線性誤差。

綜上所述，為獲得高精度的D/A轉換器，不僅應該選擇位數較多的高分辨率的D/A轉換器，而且還需要選用高穩定度的VREF和低零漂的運算放大器等器件與之配合才能達到要求。



      圖7.9 3位D/A轉換器的比例系數誤差      圖7.10  3位D/A轉換器的失調誤差

2.轉換速度

當D/A轉換器輸入的數字量發生變化時，輸出的模擬量并不能立即達到所對應的量值，它需要一段時間。通常用建立時間和轉換速率兩個參數來描述D/A轉換器的轉換速度。

建立時間（  ）指輸入數字量變化時，輸出電壓變化到相應穩定電壓值所需時間。一般用D/A轉換器輸入的數字量NB從0變?yōu)槿?時，輸出電壓達到規定的誤差范圍（±LSB/2）時所需時間表示。D/A轉換器的建立時間較快，單片集成D/A轉換器建立時間最短可達  以內。

轉換速率（SR）用大信號工作狀態下，模擬電壓的變化率表示。一般集成D/A轉換器在不包含外接參考電壓源和運算放大器時，轉化率比較高。實際應用中，要實現快速D/A轉換不僅要求D/A轉換器有較高的轉換速率，而且還應選用轉換速率較高的集成運算放大器與之配合使用才行。

3.溫度系數

是指在輸入不變的情況下，輸出模擬電壓隨溫度變化產生的變化量。一般用滿刻度輸出條件下溫度每升高  ，輸出電壓變化的百分數作為溫度系數。

六、集成D/A轉換器及其應用

單片集成D/A轉換器產品的種類繁多，性能指標各異，按其內部電路結構不同一般分為兩類：一類集成芯片內部只集成了電阻網絡（或恒流源網絡）和模擬電子開關，另一類則集成了組成D/A轉換器的全部電路。集成D/A轉換器AD7520屬于前一類，下面以它為例介紹集成D/A轉換器結構及其應用。

1.AD7520 D/A轉換器

AD7520是10位CMOS電流開關型D/A轉換器，其結構簡單，通用性好。AD7520芯片



         圖7.11 AD7520內部電路                                 圖7.12AD7520外引腳圖

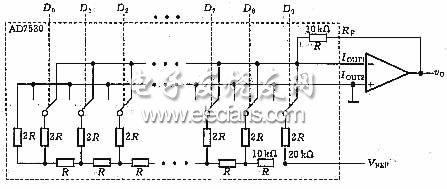

片內只含有倒T型電阻網絡、CMOS電流開關和反饋電阻（R=10KW），該集成D/A轉換器在應用時必須外接參考電壓源和運算放大器。由AD7520采用內部反饋電阻組成的D/A轉換電路如圖7.11所示，圖中虛線內部分為AD7520內部電路。AD7520芯片外引腳圖如7.12圖所示。圖7.11中每個電子開關的實際電路如圖7.13所示。

                                圖7.13 COMS模擬開關

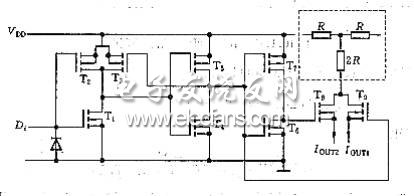

CMOS模擬開關電路由9個MOS管組成的。圖中T1~T3組成電平轉移電路，使輸入信號能與TTL電平兼容。T4、T5及T6 、T7組成兩個反相器，分別作為模擬開關T8 、T9的驅動電路，T8、T9構成單刀雙擲開關 。

 當Di=1  反相器輸出低電平，從而使  接至運算放大器的反向輸入端，權電流流入運算放大器。

 當Di=0時，  低電平使  截止，  反向

器輸出的高電平使  導通，這樣2R電阻經  接地。COMS模擬開關導通電阻很大，通過工藝設計可控制其大小并計入電阻網絡。該電路具備使用簡便，功耗低，轉換速度快，溫度系數小，通用性強等優點。

 2. 集成D/A轉換器應用舉例

 D/A轉換器在實際電路中應用很廣，它不僅常作為接口電路用于微機系統，而且還可利用其電路結構特征和輸入、輸出電量之間的關系構成數控電流源、電壓源，數字式可編程增益控制電路和波形產生電路等。下面以數字式可編程增益控制電路和波形產生電路為例說明它的應用。

 (1)數字式可編程增益控制電路

 數字式可編程增益控制電路如圖7.14所示。電路中運算放大器接成普通的反相比例放大形式，AD7520內部的反饋電阻R為運算放大器的輸入電阻，而由數字量控制的倒T形電阻網絡的等效電阻便隨之改變。這樣，反相比例放大器在其輸入電阻一定的情況便可得到不同的增益。

圖7.14數字式可編程增益控制電路

根據運算放大器虛地原理，可以得到

所以

如將AD7520芯片中的反饋電阻R作為反相運算放大器的反饋電阻，數控AD7520的倒T形電阻網絡連接成運算放大器的輸入電阻，不難推斷出電路為數字式可編程衰減器。

   （2）脈沖波產生電路

由D/A轉換器AD7520、10位可逆計數器及加減控制電路組成的波形產生電路如圖7.15。

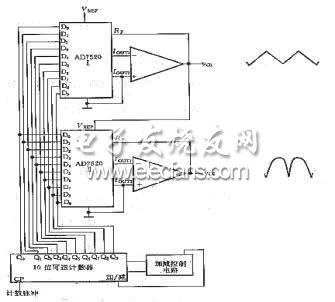

圖7.15 AD7520組成的波形產生電路

加/減控制電路與10位二進制可逆計數器配合工作，當計數器加到全“1”時，加/減控制電路復位使計數器進入減法記數狀態，而當減到全“0”時，加減控制電路置位，使計數器再次處于加法記數狀態，如此周而復始。可得D/A轉換器（I）的輸出電壓為

可以看出，  是一個近似的三角波。

將這個三角波作為D/A轉換器（II）的參考電壓，由于兩個D/A轉換器數字量相同，于是可得第二級D/A轉換器輸出的模擬電壓為

顯然，這是一個拋物波。
