為將時間連續、幅值也連續的模擬量轉換為時間離散、幅值也離散的數字信號，A/D轉換一般要經過取樣、保持、量化及編碼4個過程。在實際電路中，這些過程有的是合并進行的，例如，取樣和保持，量化和編碼往往都是在轉換過程中同時實現。

一、A/D轉換的一般工作過程

1.取樣與保持

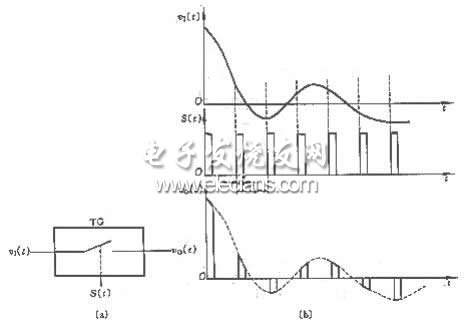

取樣是將隨時間連續變化的模擬量轉化為時間離散的模擬量。取樣過程示意圖如圖7.16所示。圖a中，傳輸門受取樣信號  控制，在  的脈寬t期間，傳輸門導通，輸出信號 為輸入信號  ，而在  期間,輸出信號  。電路中各信號波形如圖b所示。

圖7.16取樣過程

通過分析可以看出，取樣信號  的頻率愈高，所取得信號經低通濾波器后愈能真實的復現輸入信號。合理的取樣頻率由取樣定理（詳見信號與系統教材）決定。

    將取樣電路每次得到的模擬信號轉換為數字信號都需要一定的時間，為了給后續的量化編碼過程提供一個穩定值，每次取得的模擬信號必須通過保持電路保持一段時間。

取樣與保持過程往往是通過取樣—保持電路同時完成的。取樣—保持電路的原理圖及其輸出波形如圖7.17所示。



                   (a)原理圖                                  (b)波形圖

圖7.17 取樣－保持電路

電路由輸入放大器A1、輸出放大器A2、保持電容CH和開關驅動電路組成。電路圖中要求A1具有很高的輸入阻抗，以減小對輸入信號源的影響。為使保持階段CH上所存電荷不易泄放，A2也應具有較高輸入阻抗，A2還應具有較低的輸出阻抗，這樣可以提高電路的帶負載能力。一般還要求電路中  。

   結合圖7.17來分析取樣—保持電路的工作原理。在t=t0時，開關S閉合，電容被迅速充電，由于  ，因此  ，在  時間間隔內是取樣階段。當t=t1時刻S斷開。若A2的輸入阻抗為無窮大、S為理想開關，這樣就可認為電容CH沒有放電回路，其兩端電壓保持為  不變，圖7.17b中  的平坦段即為保持階段。

   取樣保持電路已有很多種型號的單片集成電路產品。如雙極型工藝的有AD585、AD684；混合工藝的有AD1154、SHC76等。

2. 量化與編碼

量化為數值量化的簡稱，就是將取樣—保持電路的輸出電壓，按某種近似方式規劃到與之相應的離散電平上的轉化過程。量化后的數值最后還須通過編碼過程用一個代碼表示出來。經編碼后得到的代碼就是A/D轉換器輸出的數字量。

    量化過程中所取最小數量單位稱為量化單位，用D表示。它是數字信號最低位為1時所對應的模擬量，即1LSB。

    在量化過程中，由于取樣電壓不一定能被D整除，所以量化前后不可避免的存在誤差，此誤差稱之為量化誤差，用e表示。量化誤差屬原理誤差，它是無法消除的。A/D轉換器的位數越多，各離散電平之間的差值越小，量化誤差越小。

量化過程近似方式：

²        取整方式，即只舍不入量化方式

²        四舍五入量化方式

以3位A/D轉換器為例，設輸入信號  的變化范圍為0~8V，采用只舍不入量化方式時，取D=1V，量化中把不足量化單位部分舍棄，如數值在0~1V之間的模擬電壓都當作0D，用二進制數000表示，而數值在1~2V之間的模擬電壓都當作1D，用二進制數001表示…。這種量化方式的最大量化誤差為D；如采用四舍五入的量化方式，則取量化單位D=8V/15，量化過程將不足半個量化單位部分舍棄，對于等于或大于半個量化單位部分按一個量化單位處理。它將數值在0~8V/15之間的模擬電壓都當作0D對待，用二進制數000表示，而數值在8V/15~24V/15之間的模擬電壓當作1D，用二進制數001表示等。

不難看出，四舍五入量化方式的量化誤差比前者小。因為只舍不入量化方式最大量化誤差|  |=1LSB，而四舍五入量化方式|  |=LSB/2，故大多數A/D轉換器采用四舍五入量化方式。

3.A/D轉換器分類

		直接A/D轉換器：	將模擬信號量直接轉換為數字信號；具有較高的轉換速度；其典型電路有并行比較型和逐次比較型
按其工作原理
		間接A/D轉換器：	先將模擬信號轉換成某一中間電量（時間或頻率），然 后再將中間電量轉換為數字量輸出；轉換速度較慢；其 典型電路是雙積分型和電壓頻率轉換型。

         單片集成并行比較器的產品很多，如AD公司的AD9012（TTL工藝，8位）、AD9002（ECL工藝，8位）、AD9020（TTL工藝，10位）等。常用集成逐次比較型A/D轉換器有ADC0808/0809系列（8位）、A/D575（10位）、A/D574（12位）等。單片集成雙積分式A/D轉換器有ADC—EK8B（8位，二進制碼）、ADC—EK10B（10位，二進制碼）、MC14433等。下面將詳細介紹幾種A/D轉換器的電路結構及工作原理。

二、 并行比較型A/D轉換器

1.電路結構及原理

3位并行比較型A/D轉換器原理電路如圖7.18所示。它由電阻分壓器、寄存器及編碼器組成。圖中的8個電阻將參考電壓  分成8個等級，其中7個等級的電壓分別作為7個比較器  的參考電壓，其數值分別為  /15、3  /15、¼13  /15。輸入電壓  ，它的大小決定各比較器的輸出狀態，例如，0£  <  /15時，  ~  的輸出狀態都為0；當3  /15£  <5  /15時，比較器  ，其余各比較器的狀態均為0。根據各比較器的參考電壓值，可以確定輸入模擬電壓值與各比較器的輸出狀態的關系。比較器的輸出狀態由D觸發器存儲，經優先編碼器編碼，得到數字量輸出。優先編碼器優先級別最高是  。

設  變化范圍是0~  ，輸出3位數字量為  ，3位并行比較型A/D轉換器的輸入、輸出關系如表3所示。

在并行A/D轉換器中，輸入電壓  同時加到所有比較器的輸入端，從  加入到3位數字量穩定輸出所經歷的時間為比較器、D觸發器和編碼器延遲時間之和。如不考慮上述器件的延遲，可認為3位數字量是與  輸入時刻同時獲得的。所以它具有最短的轉換時間。

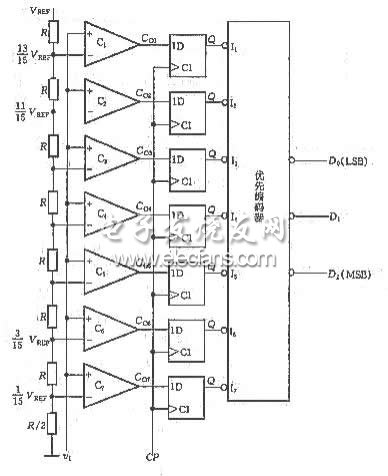

圖7.18 3位并行比較型A/D轉換器

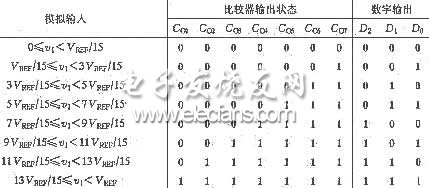

      表3. 3位并行比較型A/D轉換器輸入與輸出關系對照表

2.并行A/D轉換器特點

   （1）轉換速度最快。因為轉換是并行的，其轉換時間只受比較器、觸發器和編碼器電路延遲時間的限制。

   （2）制成分辨率較高的集成并行A/D轉換器是比較困難的。因為隨著分辨率的提高，元件數目要按幾何級數增加。一個n位轉換器，所用比較器的個數為  ，位數越多，電路越復雜。如8位的并行A/D轉換器就需要  =225個比較器。

   （3）為了解決提高分辨率和增加元件數的矛盾，可以分級并行轉換的方法。10位分級并行A/D轉換器原理圖如7.19圖所示。圖中輸入模擬信號  ，經取樣保持電路分為兩路，

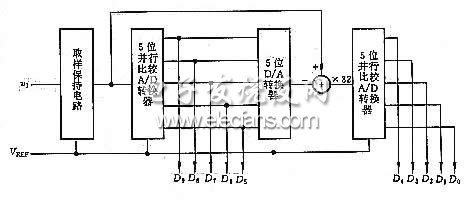

圖7.19 分級并行轉換10位A/D轉換器

一路先經第一級5位并行A/D轉換進行粗轉換得到輸出數字量的高5位，另一路送至減法器，與高5位D/A轉換得到的模擬電壓相減。由于相減所得到差值電壓小于1  ，為保證第二級A/D轉換器的轉換精度，將差值放大  =32倍，送第二級5位并行比較A/D轉換器，得到低5位輸出。這種方式雖然在速度上做了犧牲，卻使元件數大為減少，在需要兼顧分辨率和速度的情況下常被采用。

三、逐次比較型A/D轉換器

1.轉換原理

    逐次比較型A/D轉換器是目前采用最多的一種直接A/D轉換器。逐次逼近轉換過程與用天平稱物重非常相似（天平稱重的過程是，從最重的砝碼開始試放，與被稱物體進行比較，若物體重于砝碼，則該砝碼保留，否則移去。再加上第二個次重砝碼，由物體的重量是否大于砝碼的重量決定第二個砝碼是留下還是移去。照此一直加到最小一個砝碼為止。將所有留下的砝碼重量相加，就得物體重量）。逐次比較型A/D轉換器仿照這一思路，將輸入模擬信號與不同的參考電壓做多次比較，使轉換所得的數字量在數值上逐次逼近輸入模擬量對應值。

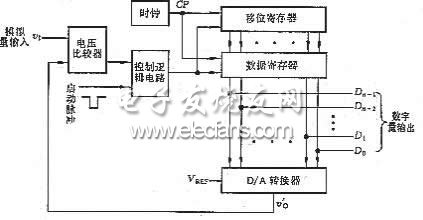

n位逐次比較型A/D轉換器框圖如圖7.20所示。它由控制邏輯電路、數據寄存器、移

7.20 逐次比較型A/D轉換器框圖

位寄存器、D/A轉換器及電壓比較器組成。

工作原理：電路由啟動脈沖啟動后，在第一個時鐘脈沖作用下，控制電路是移位寄存器的最高位置1，其它位置0，其輸出經數據寄存器將1000¼0送入D/A轉換器。輸入電壓首先與D/A轉換器輸出電壓 （  /2）相比較，如  /2，則為0。比較結果存于數據寄存器的  位。然后在第二個CP作用下，移位寄存器的次高位置1，其它位置0。如果高位已存1，則此時  。于是，  再與  相比較，如  則次高位  ；如最高位為0，則  ，  與  比較，如  ，則  位存1，否則存0……。依次類推，逐次比較得到輸出數字量。

    為進一步理解逐次比較器A/D轉換器的工作原理及轉換過程，下面用實例加以說明。

設圖7.21電路為8位A/D轉換器，輸入模擬量  D/A轉換器基準電壓  =10V。根據逐次比較D/A轉換器的工作原理，可以畫出在轉換過程中CP、啟動脈沖、  ，及D/A轉換器輸出電壓  的波形，如圖7.21所示。

由圖7.21可見，當啟動脈沖低電平到來后轉換開始。在第一個CP作用下，數據寄存器  =10000000送入D/A轉換器，其輸出電壓  第二個CP到來時，寄存器輸出  =11000000，  為7.5V，  再與7.5V比較，因為  存0；輸入第三個CP時，  =10100000，   再與  比較，……如此重復比較下去，經8個時鐘周期，轉換結束。由圖中  的波形可見，在逐次比較過程中，與輸出數字量對應的模擬電壓  逐漸逼近  值，最后得到A/D轉換器轉換結果  為10101111。該數字量所對應的模擬電壓為6.8359375V，與實際輸入的模擬電壓6.84V的相對誤差為0.06%.

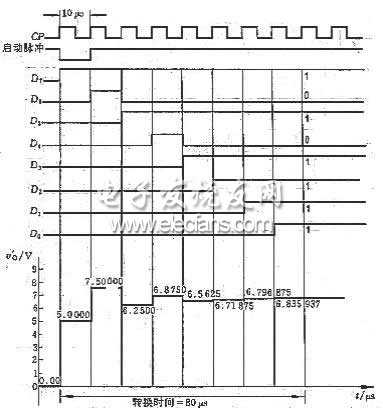

圖7.21 8位逐次比較型A/D轉換器波形圖

例題1、四位逐次比較型A/D轉換器的邏輯電路如圖7.22所示。圖中5位移位寄存器可進行并入/并出或串入/串出操作，其F為并行置數端，高電平有效，S為高位串行輸入。數據寄存器由D邊沿觸發器組成，數字量從  輸出，試分析電路的工作原理。

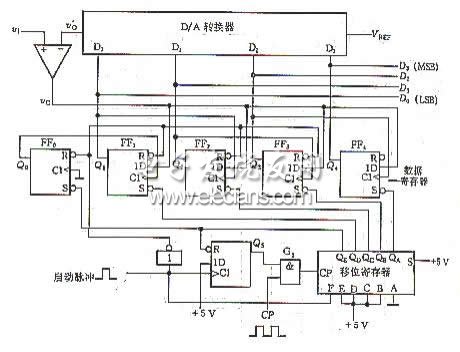

圖7.22 4位逐次比較型A/D轉換器的邏輯電路

解：電路工作過程如下：當啟動脈沖上升到來后，  被清零，  置1，  的高電平開啟  門，時鐘CP脈沖進入移位寄存器。在第一個CP脈沖作用下，由于移位寄存器的置數使能端F已由0變成1，并行輸入數據ABCDE置入，  。  的低電平使數據寄存器的最高位置1，即  =1000。D/A轉換器將數字量1000轉換為模擬電壓  ，送入比較器C與輸入模擬電壓  比較，若輸入電壓  ，則比較器C輸出  為1，否則為0。比較結果送  。

第二個CP脈沖到來后，移位寄存器的串行輸入端S為高電平，  的0移至次高位  。于是數據寄存器的  由0變成1，這個正跳變作為有效觸發信號加到  的CP端使  的電平得以在  保存下來。此時，由于其他觸發器無跳變脈沖，  的信號對他們不起作用。  變1后建立了新的D/A轉換器的數據，輸入電壓再與其輸出電壓  相比較，比較結果在第三個時鐘脈沖作用下存于  。如此進行，直到  封鎖，轉換完畢。于是電路的輸出端  得到與輸入電壓  成正比的數字量。

    由此以上分析可見，逐次比較型A/D轉換器完成一次轉換的時間與其位數和時鐘脈沖頻率有關,位數愈少,時鐘頻率越高,轉換所需時間越短。這種A/D轉換器具有轉換速度快，精度高的特點。

 四、雙積分式A/D轉換器

雙積分式A/D轉換器是一種間接A/D轉換器。它的基本原理是，對輸入模擬電壓和參考電壓分別進行兩次積分，將輸入電壓平均值變換成與之成正比的時間間隔，然后利用時鐘脈沖和計數器測出此時間間隔，進而得到相應的數字量輸出。由于該轉換電路是對輸入電壓的平均值進行交換，所以它具有很強的抗工頻干擾能力，在數字測量中得到廣泛應用。

    圖7.23是雙積分式A/D轉換器的原理電路，它由積分器（由集成運放A組成），過零比較器（C）、時鐘脈沖控制門（G）和定時/計數器（  ）等幾部分組成。

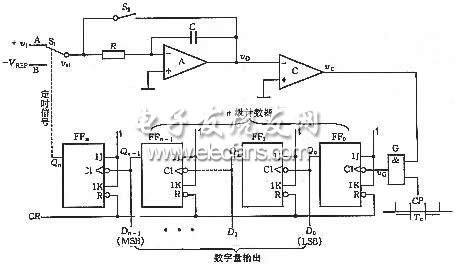

圖7.23 雙積分A/D轉換器

    積分器 是轉換器的核心部分，它的輸入端所接開關  控制。當  為不同電平時，極性相反的輸入電壓  將分別加到積分器的輸入端，進行兩次方向相反的積分，積分時間常數t=RC。

    過零比較器 用來確定積分器輸出電壓  過零的時刻。當  ³0時，比較器輸出  為低電平；當  <0時，  為高電平。比較器的輸出信號接至?xí)r鐘控制門（G）作為關門和開門信號。

    計數器和定時器 由  個接成計數型的觸發器  串聯組成。觸發器  組成n級計數器，對輸入時鐘脈沖CP記數，以便把與輸入電壓平均值成正比的時間間隔轉變成數字信號輸出。當記數到  個時鐘脈沖時，  均回到0態，而  翻轉為1態，  后開關  從位置A轉接到B。

    時鐘脈沖控制門 時鐘脈沖源標準周期  作為測量時間間隔的標準時間。當vc=1時門打，時鐘脈沖通過門加到觸發器FF0的輸入端。

   下面以輸入正極性的直流電壓  為例，說明電路將模擬電壓轉換為數字量的基本原理。電路工作過程分為以下幾個階段進行，圖中各處的工作波形如圖7.24所示。

（1）準備階段

首先控制電路提供CR信號使計數器清零，同時使開關  閉合，待積分電容放電完畢后，再使  斷開。

   （2）第一次積分階段

在轉換過程開始時（t=0），開關  與A端接通，正的輸入電壓  加到積分器的輸入端。積分器從0V開始對  積分，其波形如圖7.24斜線O-  段所示。根據積分器的原理可得

    由于  <0，過零比較器輸出為高電平，時鐘控制門G被打開。于是，計數器在CP作用下從0開始記數。經  個時鐘脈沖后，觸發器  都翻轉到0態，而  =1，開關  由A點轉接到B點，第一次積分結束。第一次積分



令  為輸入電壓在  時間間隔內的平均值，則由  可得第一次積分結束時積分器的輸出電壓為  ：

（3）第二次積分階段

     時，  轉接到B點，具有與  相反極性的基準電壓-  加到積分器的輸入端；積分器開始向相反方向進行第二次積分；當  時，積分器輸出電壓  ，比較器輸出

vc=0，時鐘脈沖控制門G被關閉，記數停止。在此階段結束時  的表達式可寫為



設  ，于是有



在此期間計數器所累計的時鐘脈沖個數為  ，則



可見，  就是雙積分A/D轉換過程中的中間變量。



    上式表明，在計數器中所計得的數  ，與在取樣時間  內輸入電壓的平均值  成正比的。只要  ，轉換器就能正常的將輸入模擬電壓轉換為數字量，并能從計數器讀取轉換的結果。如果取  ，計數器所計的數在數值上就等于被測電壓。

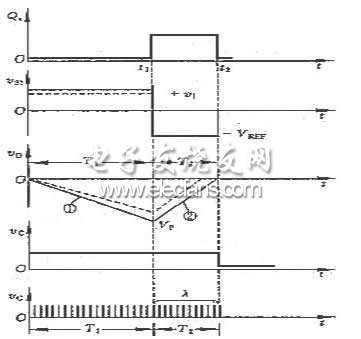

圖7.24 雙積分式A/D轉換器各處的工作波形

     由于雙積分A/D轉換器在  時間內采的是輸入電壓的平均值，因此具有很強的抗工頻干擾的能力。尤其對周期等于  或幾分之一  的對稱干擾（所謂對稱干擾是指整個周期內平均值為零的干擾），從理論上來說，有無窮大的抑制能力。即使當工頻干擾幅度大于被測直流信號，使得輸入信號正負變化時，仍有良好的抑制能力。由于在工業系統中經常碰到的是工頻（50HZ）或工頻的倍頻干擾，故通常選定采樣時間  總是等于工頻電源周期的倍數，如20ms或40ms等。另一方面，由于在轉換過程中，前后兩次積分所采用的同一積分器。因此，在兩次積分期間（一般在幾十至數百毫秒之間），R、C和脈沖源等元器件參數的變化對轉換精度的影響均可以忽略。

     最后必須指出，在第二次積分階段結束后，控制電路又使開關  閉合，電容C放電，積分器回零。電路再次進入準備階段，等待下一次轉換開始。

五、A/D轉換器的主要技術指標

A/D轉換器的主要技術指標有轉換精度轉換速度等。選擇A/D轉換器時，除考慮這兩項技術指標外，還應注意滿足其輸入電壓的范圍、輸出數字的編碼、工作溫度范圍和電壓穩定等方面的要求。

1. 轉換精度

    單片集成A/D轉換器的轉換精度是用分辨率和轉換誤差來描述的。

   （1）分辨率

A/D轉換器的分辨率以輸出二進制（或十進制）數的位數表示。它說明A/D轉換器對輸入信號的分辨能力。從理論上講，n位輸出的A/D轉換器能區分  個不同等級的輸入模擬電壓，能區分輸入電壓的最小值為滿量程輸入的1/  。在最大輸入電壓一定時，輸出位數越多，量化單位愈小，分辨率愈高。例如A/D轉換器輸出為8位二進制數，輸出信號最大值為5V，那么這個轉換器應能區分出輸入信號的最小電壓為19.53mV。

   （2）轉換誤差

轉換誤差通常以輸出誤差的最大值形式給出。它表示A/D轉換器實際輸出的數字量和理論上的輸出數字量之間的差別。常用最低有效位的倍數表示。例如，給出相對誤差≤LSB/2，這就說明實際輸出的數字量和理論上應得到的輸出數字量之間的誤差1。

2. 轉換時間

轉換時間是指A/D轉換器從轉換控制信號到來開始，到輸出得到穩定的數字信號所經過的時間。A/D轉換器的轉換時間與轉換電路的類型有關。不同類型的轉換器轉換速度相差甚遠。其中并行比較A/D轉換器的轉換速度最高，8位二進制輸出的單片集成A/D轉換時間可達50ns以內，逐次比較型A/D轉換器次之，他們多數轉換時間在10~50μs之間，也有達幾百納秒的。間接A/D轉換器的速度最慢，如雙積分A/D轉換器的轉換時間大都在幾十毫秒至幾百毫秒之間。在實際應用中應從系統數據總的位數、精度要求、輸入模擬信號的范圍及輸入信號極性等方面綜合考慮A/D轉換器的作用。

例題2  某信號采集系統要求用一片A/D轉換集成芯片在1s內對16個熱電偶輸出電壓分時進行A/D轉換。已知熱電偶輸出電壓范圍為0~0.025V（對應于0~  溫度范圍），需要分辨的溫度為0.1  ,試問應選擇多少位的A/D轉換器，其轉換時間為多少？

解：對于0~450  溫度范圍，信號電壓為0~0.025V,分辨溫度為0.1  ，這相當于  的分辨率。12位A/D轉換器的分辨率為  ，所以必須選用13位的A/D轉換器。

   系統的取樣速率為每秒16次，取樣時間為62.5ms。對于這樣慢速的取樣，任何一個A/D轉換器都可以達到?？蛇x用帶有取樣—保持（S/H）的逐次比較A/D轉換器或不帶S/H的雙積分式A/D轉換器均可。

六、集成A/D轉換起及其應用

在單片集成A/D轉換器中，逐次比較型使用較多，下面我們以ADC0804介紹集成A/D轉換器及其應用。

1. ADC0804引腳及使用說明

    ADC0804是用CMOS集成工藝制成的逐次比較型摸數轉換芯片。分辨率8位，轉換時間100μs，輸入電壓范圍為0~5V，增加某些外部電路后，輸入模擬電壓可為  5V。該芯片內有輸出數據鎖存器，當與計算機連接時，轉換電路的輸出可以直接連接在CPU數據總線

上，無須附加邏輯接口電路。ADC0804芯片外引腳圖如7.25所示。引腳名稱及意義如下：

 ：ADC0804的兩模擬信號輸出端，用以接受單極性、雙極性和差摸輸入信號。

 ：A/D轉換器數據輸出端，該輸出端具有三態特性，能與微機總線相接。

AGND：模擬信號地。

DGND：數字信號地。

CLKIN：外電路提供時鐘脈沖輸入端。

CLKR：內部時鐘發生器外接電阻端，與CLKIN端配合可由芯片自身產生時鐘脈沖，其頻率為1/1.1RC。

圖7.25 ADC0804引腳圖

CS：片選信號輸入端，低電平有效，一旦CS有效，表明A/D轉換器被選中，可啟動工作。WR：寫信號輸入，接受微機系統或其它數字系統控制芯片的啟動輸入端，低電平有效，當CS、WR同時為低電平時，啟動轉換。。

RD：讀信號輸入，低電平有效，當CS、RD同時為低電平時，可讀取轉換輸出數據。

INTR：轉換結束輸出信號，低電平有效。輸出低電平表示本次轉換已完成。該信號常作為向微機系統發出的中斷請求信號。

在使用時應注意以下幾點：

    （1）轉換時序

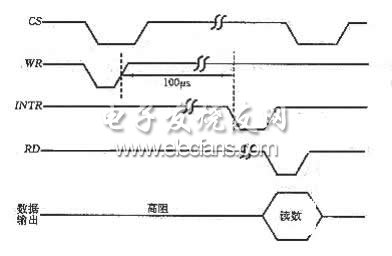

 ADC0804控制信號的時序圖如7.26所示，由圖可見各控制信號時序關系為：當CS

圖7.26  ADC0804控制信號的時序圖

與WR同時為低電平A/D轉換器被啟動切在WR上升沿后100  模數完成轉換，轉換結果存入數據鎖存器，同時，INTR自動變?yōu)榈碗娖?，表示本次轉換已結束。如CS、RD同時來低電平，則數據鎖存器三態門打開，數字信號送出，而在RD高電平到來后三態門處于高阻狀態。

（2）零點和滿刻度調節。

ADC0804的零點無須調整。滿刻度調整時，先給輸入端加入電壓  ，使?jié)M刻度所對應的電壓值是  ，其中  是輸入電壓的最大值，  是輸入電壓的最小值。當輸入電壓與  值相當時，調整  端電壓值使輸出碼為FEH或FFH。

（3）參考電壓的調節

在使用A/D轉換器時，為保證其轉換精度，要求輸入電壓滿量程使用。如輸入電壓動態范圍較小，則可調節參考電壓  ，以保證小信號輸入時ADC0804芯片8位的轉換精度。

（4）接地

模數、數模轉換電路中要特別注意到地線的正確連接，否則干擾很嚴重，以至影響轉換結果的準確性。A/D、D/A及取樣保持芯片上都提供了獨立的模擬地（AGND）和數字地（DGND）的引腳。在線路設計中，必須將所有的器件的模擬地和數字地分別連接，然后將模擬地與數字地僅在一點上相連。地線的正確連接方法如圖7.27所示。

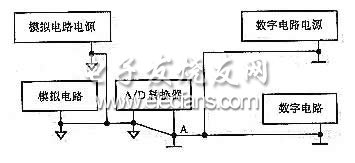

圖7.27 正確的地線連接

2. ADC0804的典型應用

下面以數據采集系統為例介紹ADX0804的典型應用。

    在現代過程控制及各種智能儀器和儀表中，為采集被控（被測）對象數據以達到由計算機進行實時控制、檢測的目的，常用微處理器和A/D轉換器組成數據采集系統。單通道微機化數據采集系統的示意圖如圖7.28所示。

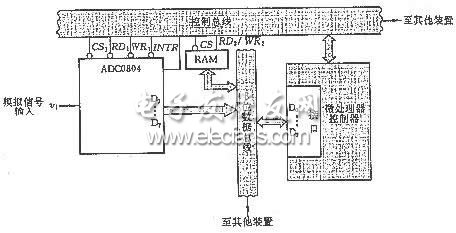

7.28 單通道微機化數據采集系統示意圖

    系統由微機處理器、存儲器和A/D轉換器組成，它們之間通過數據總線（DBUS）和控制總線（CBUS）連接，系統信號采用總線傳送方式。

    現在以程序查詢?yōu)槔?，說明ADC0804在數據采集系統中的應用。采集數據時，首先微處理器執行一條傳送指令，在該指令執行過程中，微處理器在控制總線的同時產生C 低電平信號，啟動A/D轉換器工作，ADC0804經100  后將輸入模擬信號轉換為數字信號存于輸出鎖存器，并INTR端產生低電平表示轉換結束，并通知微處理器可來取數。當微處理器通過總線查詢到INTR為低電平時。立即執行輸入指令，以產生CS，  低電平信號到ADC0804相應引腳，將數據取出并存入存儲器中。整個數據采集過程中，由微處理器有序的執行若干指令完成。
