本節(jié)要求：

1) 掌握互感式傳感器的結構種類，了解其工作原理、輸出特性，掌握其靈敏度與初始平衡位置的氣隙大小的關系。

2) 一般了解差動變壓器配用的差動相敏檢波電路的工作原理和基本特性，差動整流電路的工作原理。

一．工作原理
把被測量變化轉換為線圈互感量變化的傳感器稱為互感式傳感器。當這種傳感器是根據(jù)變壓器的原理,且次級繞組（輸出）都用差動連接, 故稱差動變壓器式傳感器。

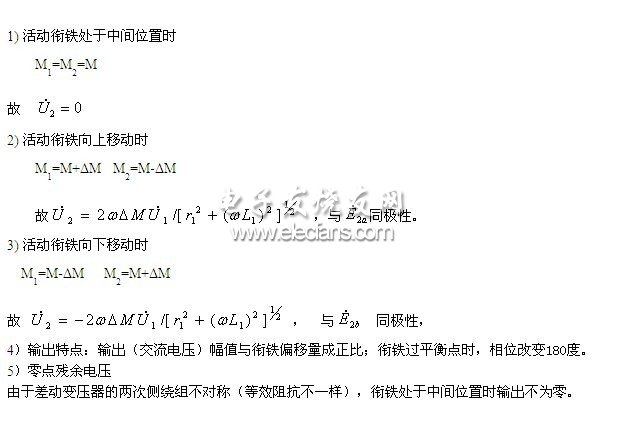

二．基本特性

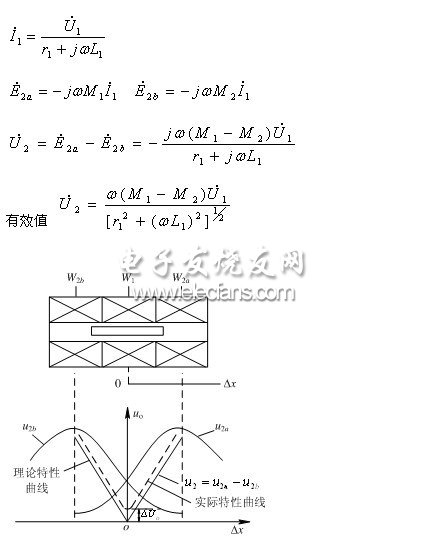

圖5-9 差動變壓器輸出電壓的特性曲線

三．測量電路
放大，相敏檢波，轉化為直流輸出

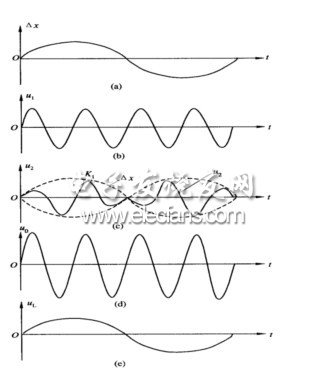

a)被測位移變化

b)變壓器激勵電壓

c)差動變壓器輸出電壓波形

d)相敏檢波控制（解調）電壓

e)檢波（低通濾波后）輸出
