本節要求：

了解電渦流式傳感器的類別，掌握電渦流式傳感器的基本結構、工作原理及其工作特性。

一、工作原理

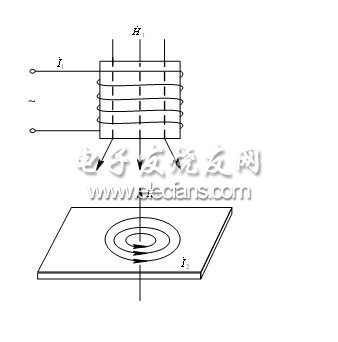

圖 5-12 電渦流式傳感器基本原理

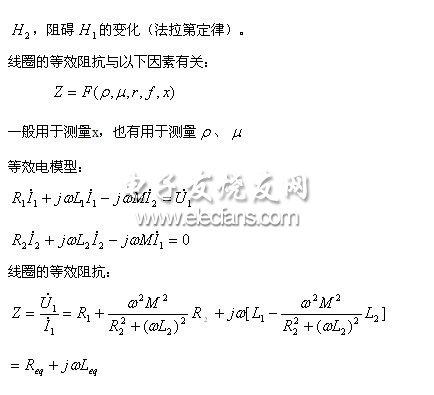

渦流深度與傳感器線圈的激勵信號頻率有關，故電渦流式傳感器可分為高頻反射式和低頻透射式。渦流效應如圖，交變磁場 。在導體中，渦流產生反磁場 ，阻礙 的變化（法拉第定律）。

二、基本特性
1．  電渦流的形成范圍

渦流最大發生在線圈外徑對應處。渦流有趨膚現象。

1—電渦流線圈；2—等效短路環；3—電渦流密度分布

圖 5-15 電渦流密度J與半徑r的關系曲線

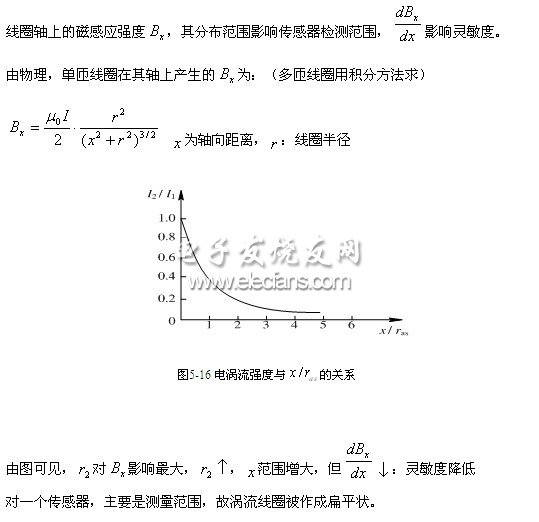

2．  電渦流強度與距離的關系

三、應用
測金屬板的厚度1～100mm，分辨率0.1 ；也可測量轉速（回轉盤銑缺口）。

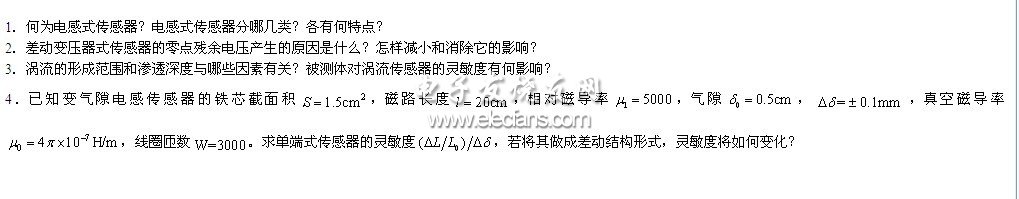

習題與思考題
