本節要求：

掌握超聲波傳感器的工作原理及應用。

一、工作原理

超聲波傳感器是指利用超聲波在超聲場中的物理特性而實現信息轉換的裝置，又稱超聲波換能器或探測器。

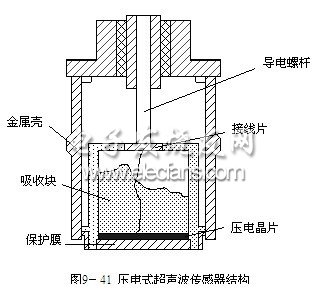

圖9－41  壓電式超聲波傳感器結構

按其工作原理又可分為壓電式、磁致伸縮式、電磁式等，其中壓電式最為常用。

壓電式超聲波傳感器的敏感元件多采用壓電晶體和壓電陶瓷，利用壓電效應進行工作。發射探頭利用了逆壓電效應，將高頻電振動轉換成高頻機械振動，形成超聲波發射；接收探頭利用正壓電效應，將超聲波振動轉換成電信號，即接收了超聲波。

超聲波探頭按敏感元件結構分兩種：只能發射或只能接收的單向敏感元件；既可發射又可接收的可逆敏感元件。

壓電式超聲波探頭結構如圖9－41所示，由壓電晶片、吸收塊（阻尼塊）、保護膜、引線等組成。

超聲波頻率f與壓電晶片厚度δ成反比，晶片兩面鍍銀，作導電極板。阻尼塊的作用是吸收聲能量，提高分辨率。

二、應用

1. 超聲波流量檢測

2. 超聲波探傷
