機械量通常包括各種幾何量和力學量，如長度、位移、厚度、轉矩、轉速、振動和力等。機械量測量儀表一般由傳感器、測量電路、顯示（或記錄）器和電源組成，和其他檢測儀表一樣，傳感器仍是其中最關鍵的一個部件。第3章介紹的各種檢測元件大多可用作機械量測量的傳感器。

1．  位移測量儀表

位移測量儀表是測量剛體平移或轉動時的線位移或角位移的測量儀表。主要的檢測方法有：

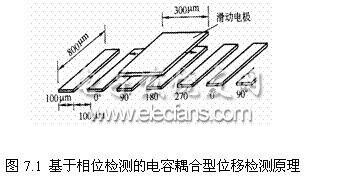

（1）電容式位移傳感器：電容式位移傳感器有改變電極工作面積和變極間距離兩種類型。圖7.1為基于相位檢測的電容耦合型位移傳感器的工作原理圖。滑動電極與固定電極間的耦合電容隨滑動電極的位置變化而改變，在固定電極上施加相位相差90°的正弦波電壓，則在滑動電極上產生的感應電勢的相位是固定電極排列方向上位移的函數。

（2）光纖式位移檢測傳感器：圖7.2是一種光纖端光量位移傳感器的原理，由光源發出經發射光纖的光在被測物體表面反射，并由接收光纖傳回到光敏元件。光敏元件的輸出信號的大小與物體的位移有關。隨位移的增大其輸出特性可分為前坡區、光峰區和后坡區。利用這三個區可分別進行微位移、表面狀況和較大位移的粗略測量。

除此之外，常用的位移測量儀表還有以標準長度直接經機械放大來測量的機械式位移測量儀表；有利用導體或半導體的應變效應的電阻式位移測量；有結構簡單、靈敏度較高的電感式位移檢測；還有采用了光敏器件的光學數字式位移測量儀和基于霍爾器件的霍爾位移表；用于大型機械設備的磁柵式位移測量儀以及用于外形測量的激光掃描測長儀等。

2．  厚度測量儀表

厚度測量屬于長度測量范疇，厚度測量儀表主要用以測量板材、帶材、管材、鍍層、涂層的厚度，常見的測厚儀表有：

滾輪接觸式電感厚度計：由一活動和一固定滾輪組成的滾輪組，被測件的厚度變化引起活動滾輪的徑向位移，從而引起電感傳感器輸出信號的變化。這種測量方法主要用于運動速度較低的帶材或板材的厚度測量。

超聲波測厚儀：超聲波從發射到接收從被測件底面反射波所需要的時間與厚度有關，測量原理如圖7.3所示。超聲波測厚儀有共振法、干涉法和脈沖法等，其中前兩種方法可用于厚度在0.1mm以上、準確度要求較高的測量；脈沖法只能用在厚度在1mm以上的材料，測量準確度約為1%。

射線式測厚儀：射線穿過被測件時射線的衰減程度與其厚度有關。常用的射線有X射線、β射線和γ射線。射線法測厚儀是一種非接觸式測量儀，受被測件表面特性及環境因素影響較小，但在使用時必須采取嚴格的防輻射措施。此外，厚度測量儀表中使用的方法還有高頻渦流和微波等。
