控制器是自動控制系統的中心環節，起控制作用。它根據被控變量的測量值與給定值的偏差，按一定的控制規律進行運算，產生控制信號，輸出至執行器。

某些形式的控制器習慣上稱為調節器。

1．控制規律

（1）控制規律的含義及表示方法

控制器的控制規律是指控制器的輸出信號隨輸入信號（偏差）變化的規律，即為控制器的特性。

在研究控制器特性時，控制器的輸入信號是被控變量（測量值）與給定值之差，即偏差?Sx，，為測量值，為給定值；而控制器的輸出信號出是控制器接受偏差后，相應的輸出信號的變化量△y。

    對控制器而言，習慣上，△x＞0稱正偏差；△x＜0稱負偏差；△x＞0，相應的△y＞0，則該控制器稱正作用控制器；△x＞0，相應的△y＜0，則該控制器稱反作用控制器。

為了用一個統一的式子表示調節器的特性，可用相對變化量來表示調節器的輸入和輸出，即：

X=△x/( x_max-x_min)

                    Y=△y/( y_max-y_min)                                        (2-1)

 式中    x_max-x_min為輸入信號范圍； y_max-y_min為輸出信號范圍。

用相對變化量X和Y來表示控制器的控制規律，通常有五種表示方法：微分方程、傳遞函數、頻率特性、圖示法（階躍響應）和離散化表示法。

微分方程表示法是用微積分的形式表示控制器特性，它常用于測定控制器參數；傳遞函數表示法是用拉普拉斯變換式表示控制器特性，通常稱為控制器的傳遞函數。它常用于控制器的特性分析以及控制系統的分析計算；頻率特性表示法是用幅頻特性和相頻特性形式表示控制器的特性，它用于控制系統的分析；圖示法是用控制器的輸出隨時間變化曲線（通常采用階躍響應曲線）表示控制器特性，它常用于控制器參數的測定和控制器控制規律的定性分析；離散化表示法是用離散化的形式表示控制器特性，它用于數字控制器以及各種計算機控制裝置。

基本控制規律有比例（P）、積分（I）微分（D）三種。由這些控制規律組成P、PI、PD和PID等幾種常用工業型控制器。

（2）比例控制規律

比例控制規律是指控制器的輸出與輸入成比例關系，其微分方程、傳遞函數和階躍響應分別如式(2-2) 、式(2-3)和圖2-1所示，其中為比例放大倍數，或稱比例增益。





比例增益是比例控制規律的可調整參數，反映了比例作用的強弱：越大，比例作用越強，即在一定的輸入量X下，控制器輸出的變化量越大，控制作用越強；反之亦然。模擬調節器中，通常用的倒數――比例度δ表示比例作用的強弱，參見13. 2例題分析與問題解答中的題（2.6）。

比例控制規律的特點是：控制作用及時、迅速和有余差。余差是控制過程結束時測量信號和給定信號之差。

（3）比例積分控制規律

積分控制規律是指控制器的輸出與偏差對時間的積分成比例關系，其微分方程表示如下



式中  T_I為積分時間。

積分控制規律的特點是：能消除余差和“慢慢來”。

積分作用一般不單獨使用，參見13. 2例題分析與問題解答中的題（2.8），而是與比例作用一起組成具有比例積分控制規律的控制器。

比例積分控制規律兼?zhèn)淞吮壤头e分兩種控制規律的優點，因此既控制作用及時、迅速，又具有消除余差的能力，其微分方程、傳遞函數和階躍響應分別如式(13-5) 、式(13-6)和圖2-2所示。

圖2-2比例積分控制器的階躍響應曲線

比例積分控制規律的可調整參數有比例增益和積分時間T_I 。

積分時間T_I反映了積分作用的強弱，T_I越小，積分作用越強，即在一定的輸入量X及相等的時間條件下， 控制器輸出的變化量越大，控制作用越強；反之亦然。

積分時間的定義為：在階躍信號輸入下，積分作用的輸出變化到等于比例作用的輸出所經歷的時間就是積分時間T_I。據此可以進行積分時間的測定，參見2. 2例題分析與問題解答中的題（2.6）。

 對于積分控制規律還有以下一些重要的基本概念。

1) 控制點、控制點偏差與控制精度

參見13. 2例題分析與問題解答中的題（2.9）。

2) 積分增益與開環放大倍數

積分增益是指：在適當幅度的階躍輸入下，實際比例積分控制器輸出的最終變化量與初始變化量的比值。

積分增益K_I與比例增益K_P的乘積稱為控制器的開環放大倍數或開環增益K_OP 。

在控制器開環增益為有限值時， PI控制器的實際傳遞函數為　





實際PI調節器的階躍響應曲線如圖13-3所示，由圖可見階躍響應曲線呈飽和特性，而并為非理想的積分過程。

（4）比例微分控制規律

微分控制規律是指控制器的輸出與偏差變化的速度成正比，其微分方程表示如下



式中 為偏差變化的速度；T_D為微分時間。

這種所謂的理想微分作用不能單獨作為控制規律使用，參見2. 2例題分析與問題解答中的題（2.8）。在控制器中，通常采用由微分作用、比例作用和一階慣性環節組合而成的實際比例微分控制規律。

實際比例微分控制規律的微分方程、傳遞函數和階躍響應分別如式(2-9) 、式(2-10)和圖2-4所示。

式中K_D為微分增益，或稱微分放大倍數。

比例微分控制規律的可調整參數有比例增益和微分時間T_D。微分增益K_D通常固定為一常數，參見13. 2例題分析與問題解答中的題（2.10）。

微分時間T_D反映了微分作用的強弱，T_D越大，微分作用越強，即控制作用越強，但微分時間過大時，容易引起系統的不良振蕩；T_D越小，微分作用越弱；當T_D = 0時，微分作用取消了。

微分時間T_D等于微分增益K_D與微分時間常數τ_D的乘積

T_D = K_Dτ_D                                           (2-11)

其中微分時間常數τ_D的定義為：在階躍信號輸入下，比例微分控制器的輸出，從一開始的跳變值（圖2-3的A點），下降了微分作用輸出部分（即圖2-3的AC段）的63.2%所經歷的時間。微分增益K_D的定義為：在階躍信號輸入下，實際比例微分控制器的輸出一開始（t = 0）的變化量與最終（t → ¥）的變化量的比值。

比例微分控制規律中的微分作用具有超前作用的特點。

（5）比例積分微分控制規律

PID控制規律是由基本的P、I（或PI）與D（或PD）控制規律組合而成。理想的PID作用的微分方程為

1）模擬控制器的PID運算式

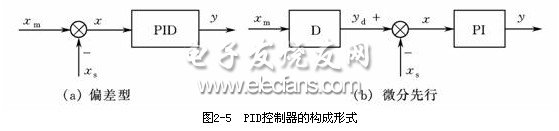

模擬控制器的PID運算式有兩種形式：偏差型PID運算式和微分先行PID運算式，如圖13-5所示。

偏差型PID運算式結構如圖2-5（a）所示，測量值與給定值相減后，得到偏差x，然后對偏差x進行比例、積分和微分的運算。其特點是對測量值和給定值的變化均進行PID運算，因此改變給定值時可能會引起被控變量的波動。

采用這種結構形式的實際控制器的傳遞函數為

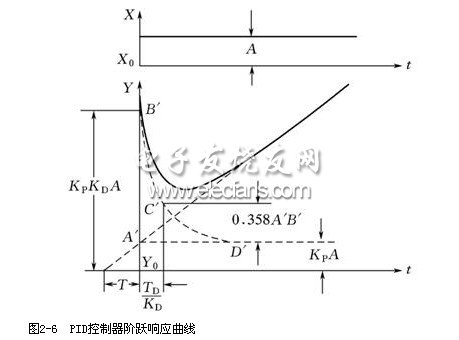

階躍響應特性如圖2-6所示。

微分先行PID運算式結構如圖2.5（b）所示，先對測量值進行微分運算（通常是PD運算，其K_P =1），其結果與給定值相減，然后再進行比例積分運算。其特點是只對測量值的變化進行PID運算，而對給定值的變化僅進行PI運算，因此改變給定值時不會引起被控變量的波動。

采用這種結構形式的實際控制器的傳遞函數為



在給定值不變、測量值階躍變化時，控制器的響應特性和圖13-6所示曲線相同。

2）數字式PID運算式

數字控制器和DCS等計算機控制系統中采用數字式PID運算式，常用的數字式PID運算式有位置型算式、增量型算式、速度型算式和偏差系數型算式。

位置型算式計算所得的與實際調節閥的閥位相對應，基本算式如下：

速度型算式與偏差系數型算式在本質上還是增量型的。

為了適應各種不同的工業生產過程和被控過程，改善被控系統的性能，在基本數字PID運算式基礎上，可以得到各種改進的數字式PID運算式，目前在工程上應用的有：不完全微分算運式、微分先行PID算式、帶不靈敏區的PID算式和積分分離PID算式等。

2．模擬調節器

   調節器除了對偏差進行PID運算之外，還需具備偏差顯示、輸出顯示、提供內給定信號及內/外給定的選擇、正/反作用的選擇、手動操作與手動/自動雙向（無擾動）切換等基本功能，以適應自動控制的需要。有的調節器還增加一些附加功能，如抗積分飽和、輸出限幅、輸入報警、偏差報警等，以提高調節器的性能。

（1）DDZ/DⅢ型電動調節器

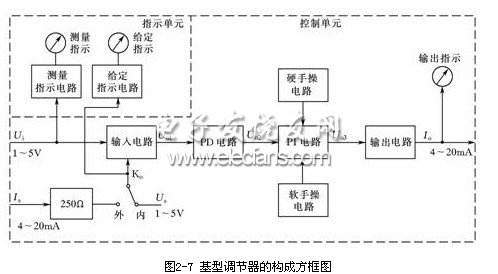

DDZ?DⅢ型電動調節器有兩個基型品種：全刻度指示調節器和偏差指示調節器，它們的結構和線路相同，僅指示電路有些差異。如圖13-7所示，基型調節器由控制單元和指示

　

單元兩部分組成：控制單元包括輸入電路、PD電路、PI電路、輸出電路以及軟手操和硬手操電路等；指示單元包括測量信號指示電路和給定信號指示電路。

1）輸入電路

輸入電路是一個偏差差動電平移動電路，參見2. 2例題分析與問題解答中的題（2.15），其作用為：一是得到偏差信號，再將其放大兩倍后輸出；二是電平移動，將以0V為基準的轉換成以U_B（10V）為基準的輸出信號U₀₁。該電路的輸出與輸入的關系為

式中K_I為積分增益；積分時間T_I＝mR_IC_I，當積分時間T_I的倍率開關S₃置于“×1”位置時，m＝1；置于“×10”位置時，m＝10。

4）整機傳遞函數

如圖13-8所示，整機傳遞函數由上述三個環節串聯而成?；喓罂傻茫?/font>

式中 、、、、，其中K_P、T_I、T_D是調節器參數的刻度值，K_D、K_I是設計值：比例增益K_P以比例度δ刻度為2％～500％；當m=1時積分時間T_I = 0.01～2.5min，當m=10時T_I = 0.1~25min；微分時間T_D =0.04~10min； 微分增益K_D =10；當m=1時積分增益K_I≥10⁵，當m=10 K_I≥10⁴。

稱為相互干擾系數，參見13. 2例題分析與問題解答中的題（2.16），其表達式取決于調節器的結構。

、、、、是實際值，可見相互干擾系數的影響使三個參數的實際值偏離了調節器上的刻度值。

5）其它基本電路

①輸出電路   其作用是將PI電路輸出的以U_B為基準的1~5VDC電壓信號U₀₃轉換為流過負載R_L（一端接地）的4~20mADC輸出電流。輸出電路實際上是個V/I轉換電路。

②手操電路  其作用是實現手動操作，它有軟手操（M）與硬手操（H）兩種操作方式：軟手操又稱速度式手操，是指調節器的輸出電流隨手動輸入時間而逐漸改變；硬手操是指調節器輸出電流隨手動輸入而立即改變。手動操作電路是附加在PI電路的基礎上來實現的。自動(A) 、軟手操（M）、硬手操（H）之間的切換參見13. 2例題分析與問題解答中的題（13.17）。

③指示電路  其作用是以以0~100%的刻度分別指示1~5VDC的測量信號和給定信號，或者指示測量信號與給定信號之差；兩者的指示電路完全一樣。

(6) 基型調節器的附加電路

為適應某些控制系統的特殊要求，調節器可增設各種附加單元電路，如偏差報警（用于在控制系統的偏差超出規定范圍時，發出報警信號）、輸入報警（用于在控制系統的輸入信號超出規定范圍時，發出報警信號）、輸出限幅輸出（用于將調節器的輸出限制在一定范圍之內，以保證調節閥不處于危險開度）等。在基型調節器上還可增設某些附加電路，形成具有相應功能的特種調節器，如PI ?M P切換調節器、積分反饋型積分限幅調節器、前饋調節器等。

（2）DDZ/DⅡ型電動調節器PID運算電路

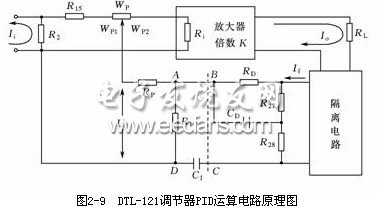

DDZ?DⅡ型電動調節器的電路一個典型的由單個放大器和電阻、電容基本環節構成的PID運算電路，其原理圖2-9所示。圖中，I_i為輸入的偏差信號；I₀為輸出電流；R_L為負載。由多級晶體管組成的放大器K將I_i與反饋信號U_f產生的差值信號放大并轉換為整機輸出電流I₀ 。反饋部分主要由實現PID運算的無源RC電路等組成：R_P、W_P等為比例環節、C_I、C_I等為微分環節、C_D、R_D為積分環節。

經分析并適當簡化可得與式（2-23）相似的傳遞函數，只是相互干擾系數F不同， 其。

（3）微分先行PID運算電路

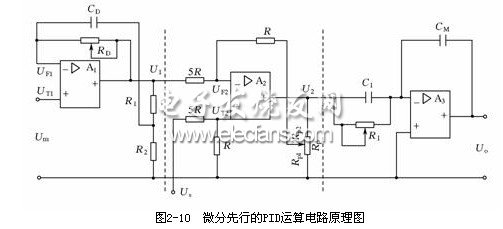

圖13-10是一個微分先行的PID運算電路原理圖，它由PD、P和PI電路串聯而成。測量值U_m經過PD運算后與給定值U_s比較，其差值作為比例運算電路和PI運算電路的輸入信號，因此整個電路對測量值具有PID運算功能，而對設定值只具有PI運算功能，其傳遞函數為

式中  相互干擾系數

（4）氣動儀表PI運算的實現

氣動調節器有力矩平衡式、力平衡式和位移平衡式，雖然它們的結構形式有所不同，但它們的構成原理和分析方法都是一樣的，參見2. 2例題分析與問題解答中的題（2.19）。

3. 數字式調節器

數字式調節器具有運算控制功能強、通過軟件實現所需功能、帶有自診斷功能、帶有數字通訊功能、和模擬調節器外特性相同、保持常規模擬式調節器的操作方式等優點，實現了儀表和計算機的一體化，因而在工業生產過程自動控制系統中得到了廣泛的應用。

數字式調節器由以CPU為核心構成的硬件電路和由系統程序、用戶程序構成的軟件二大部分組成，其功能主要是由軟件所決定。

（1）數字式調節器的硬件構成

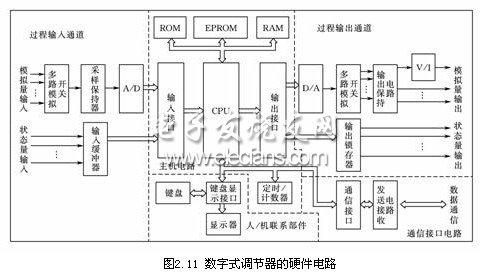

數字式調節器的硬件電路由主機電路、過程輸入/輸出通道、人機接口電路以及通信接口電路等部分組成，其構成框圖如圖2-11所示。

主機電路由CPU、存儲器（ROM、EPROM、RAM）、定時/計數器以及I/O接口等組成，是數字式調節器的核心，用于實現儀表數據運算處理，各組成部分之間的管理。過程輸入/輸出通道包括模擬量輸入/輸出通道和開關量輸入/輸出通道，前者用于接收/輸出模擬量信號，后者用于接收/輸出開關量信號；一臺數字式調節器通常都可以接收/輸出若干個模擬量信號和開關量信號。人機接口部件一般由操作按鈕和顯示器件組成，用于實現調節器與使用人員之間的各種信息的交流。通信接口電路主要用于數字調節器與其它控制設備之間的數字通信，大多采用串行傳送方式。

（2）數字式調節器的軟件構成

數字式調節器的軟件分為系統程序和用戶程序兩大部分。

系統程序是調節器軟件的主體部分，通常由監控程序和功能模塊兩部分組成，也可以形象地理解為由數字調節器的“操作系統”和“庫函數”組成，前者使調節器各硬件電路能正常工作并實現所規定的功能，同時完成各組成部分之間的管理；后者提供了各種功能。

用戶程序是用戶根據控制系統要求，在系統程序中選擇所需要的功能模塊，并將它們按一定的規則連接起來的結果，其作用是使調節器完成預定的控制與運算功能。使用者編制程序?qū)嶋H上是完成功能模塊的連接，也即組態工作。用戶程序的編程工作是通過專用的編程器進行的，有“在線”和“離線”兩種編程方法，前者編程器與調節器通過總線連接共用一個CPU；后者編程器自帶一個CPU構成一臺獨立的儀表，編程的過程與調節器無關。

數字式調節器應在調節器故障情況下仍能起遙控作用，從而保證生產照常進行。

（3）SLPC數字式調節器

SLPC可編程調節器是一種有代表性的、功能較為齊全的可編程調節器，它有5個模擬量輸入通道；3個模擬量輸出通道；六個輸入/輸出共用的開關量通道；人／機聯系部件包括調節器的正面板和側面板，正面板的布置類似于模擬式調節器，側面板有觸摸式鍵盤和數字顯示器，用以顯示或修改輸入、輸出數據，PID參數和其他數據；通信接口電路采用半雙工、串行異步通訊方式。

SLPC可編程調節器的功能模塊是以指令形式提供的，有4種類型：信號讀取指令LD、信號存儲指令ST、程序結束指令END和完成各種指定功能的功能指令。功能指令有基本運算、帶設備編號的運算、條件判斷、寄存器移位和控制功能?？刂乒δ苤噶钣谢究刂浦噶?、串級控制指令和選擇控制指令，與其他指令配合可實現基本PID、串級、選擇、非線性、采樣PI、批量PID等控制。

SLPC可編程調節器用戶程序的編制，通常包括確定調節器應承擔的任務、確定調節功能和控制算法、列工作清單、填寫數據清單等步驟，在需要對輸入數據進行處理時，還要確定相應的數學模型及模型的規格化處理。在完成這些工作之后，便可根據工作清單編寫用戶程序，并進行調試、寫入EPROM，最后EPROM將插到調節器相應的插座上。
