在構成控制系統時，有時還需要使用一些其它的儀表，如開方器、積算器、安全柵、操作器、電源箱、電源分配器和信號分配器等。
1. 開方器
（1） 開方器的應用
開方器的作用是對統一標準信號進行開方運算，并將運算結果以統一標準信號輸出，供其它儀表使用?，F(xiàn)在開方器主要是用于構成流量檢測或控制系統，即當采用差壓方式測量流體流量時，通過開方器對差壓變送器的輸出信號進行開方運算，從而得到與被測流量成正比關系的信號。其系統構成如圖4-1所示。
（2） 單元組合儀表開方器的構成原理
其構成原理是以乘法電路為基礎，利用負反饋原理實現乘除運算，進而實現開方運算。
（3） DDZ-III開方器的構成及工作原理

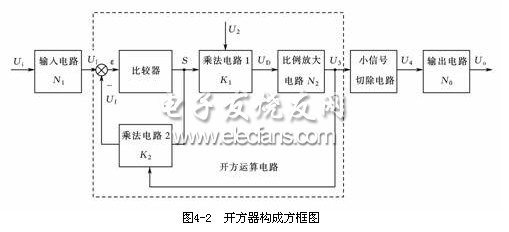

DDZ―III型開方器由輸入電路、開方運算電路、小信號切除電路及輸出電路構成，如圖4-2所示。
（4） 開方器的小信號切除
所謂小信號切除是當輸入信號很小（例如小于輸入信號滿量程的1％）時，使開方器的輸出信號為其下限值；當輸入信號足夠大時，輸出信號滿足開方器的運算關系式。
進行小信號切除的目的是，克服開方器對小信號運算精度較低，會產生較大運算誤差的問題。這一點可通過下面的分析進一步說明。
DDZ-III型開方器的運算式關系為
對式（4-1）兩邊求導后可得：
dUo/dUi可視為開方器的放大倍數。式（4-2）表明，開方器的放大倍數與Ui有關。當輸入信號Ui很?。唇咏?V）時，開方器的放大倍數將很大。這時，若Ui稍有波動（由某些干擾造成的波動），就會引起開方器的輸出信號Uo很大的變化。因此，在輸入信號較小時，開方器會產生較大運算誤差。
2. 積算器
積算器屬于顯示單元儀表，其作用是對輸入信號進行累計積算。在過程控制系統中，積算器常用來累計流體總量（即一段時間內的總流量）。積算器分為比例積算器和開方積算器，前者與流量變送器配套使用，后者與差壓變送器配套使用。
（1） 流量累計積算的原理
積算器把反映瞬時流量q大小的輸入信號轉換成與該輸入信號成正比的脈沖頻率信號f，然后再對該脈沖頻率信號進行計數，用該計數值N表示所流過的流體總量Q，即
式中K―― 計數器跳過一個字所代表的流量，K= q / f。
（2） 電流（或電壓）-脈沖頻率的轉換原理
電流（或電壓）-脈沖頻率的轉換是通過電容充放電實現的。
（3） DDZ-III比例積算器的構成及工作原理

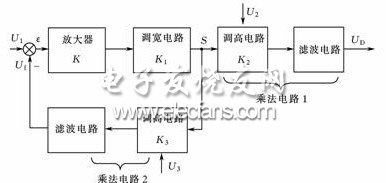

實現乘除運算是通過兩個乘法電路和負反饋原理實現的，如圖4-3所示。
圖4-3 乘除運算實現方框圖
（4） 開方積算器
開方積算器的作用是先對輸入信號（通常是來自差壓變送器）進行開方運算，然后再對經開方處理后的信號進行比例積算。因此，開方積算器可看成是由開方器和積算器共同組成的。
3. 其他儀表
（1） 安全柵的作用
安全柵是一種電流電壓限制器，它設置在控制室儀表（非危險場所）和現場儀表（危險場所）之間，一方面保證信號的正常傳輸，另一方面控制流入危險場所的能量在爆炸性氣體或爆炸性混合物的點火能量以下，以確保控制系統的安全火花性能。
（2） 齊納式安全柵和隔離式安全柵的工作原理
齊納式安全柵是基于齊納二極管反向擊穿特性工作的；隔離式安全柵不僅具有限制電流電壓功能，而且具有信號、電源隔離功能。
（3） 操作器的作用、構成及基本工作原理
操作器以手動方式在輸出端輸出4～20mADC信號，以進行手動遙控操作或?yàn)檎{(diào)節器提供外部給定信號。
（4） 電源箱、電源分配器和信號分配器的作用及構成

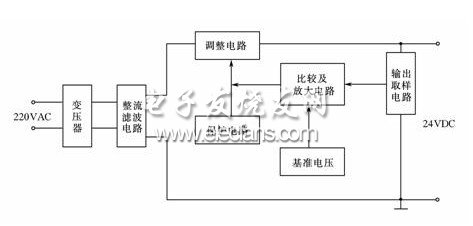

電源箱中的穩壓電路由輸出取樣電路、比較及放大電路和調整電路等組成，其構成框圖如圖15-14所示，它們構成了一個自動控制系統。輸出取樣電路相當于“變送器”，檢測輸出電壓的大小，其結果送到比較及放大電路（相當于“控制器”）與內部基準電壓進行比較，比較結果經放大后送到調整電路（相當于“執行器”），推動其中的調整管對輸出進行調整及功率放大，最終得到功率足夠大、穩定度足夠高的24VDC直流輸出電壓。
圖4-4 電源箱構成框圖
電源分配器是合理進行儀表盤上電源配線的分電源盤，它可將總電源分成10路，供給各個儀表使用。

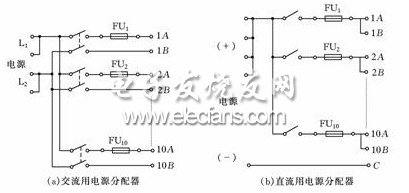

電源分配器分為交流電源用分配器和直流電源用分配器，分別用于交流電源和直流電源的分配，其構成如圖4-5（a）和所示。
圖4-5 電源分配器
交流用電源分配器中各供電回路采用雙線開關切斷，每個回路均有保險絲保護。直流用電源分配器中，各供電回路采用公共母線（電源負端），電源正端由單線開關控制，并配有保險絲保護。
