執行器是自動控制系統的執行環節，它接受來自調節器的控制信號，通過其本身開度的變化，從而達到調節流量的目的。
執行器由執行機構和調節機構（閥體部分）兩個部分構成，前者根據輸入控制信號的大小，產生相應的輸出力F(或輸出力矩M)和位移(直線位移l或角位移θ)，推動調節機構動作；后者的閥芯在執行機構的作用下產生一定位移，直接調節從閥芯、閥座之間流過的控制變量的流量。執行器還可以配備一定的輔助裝置，常用的輔助裝置有閥門定位器和手操機構，閥門定位器利用負反饋原理改善執行器的性能；手操機構用于人工直接操作執行器。
工業生產中多數使用氣動調節閥和電動調節閥。前者由氣動執行機構和調節機構構成，接受的是20～100kPa的控制信號；后者由電動執行機構和調節機構構成，接受的是4～20 mADC或0～10mADC的控制信號。
1. 執行機構
執行機構有正作用和反作用兩種作用方式：輸入信號增加，執行機構推桿向下運動，稱為正作用；輸入信號增加，執行機構推桿向上運動，稱為反作用。
（1） 氣動執行機構
氣動執行機構有薄膜式、活塞式和長行程式三種類型。
薄膜式執行機構是最常用的一種執行機構，其靜態特性為
式中 P1――薄膜氣室內的壓力，在平衡狀態時，P1等于調節器來的信號壓力P0；
――膜片的有效面積；
l――壓縮彈簧的位移，即執行機構推桿位移；
Cs――壓縮彈簧的剛度。
動態特性為
式中 R――從調節器到執行機構間導管的氣阻；
C――薄膜氣室及引壓導管的氣容；
T――時間常數，T=RC；
K――氣動執行機構的放大系數，K=。
（2） 電動執行機構
電動執行機構主要分為兩大類：直行程與角行程式，分別用于和直行程式或角行程式的調節機構配套使用。
電動執機構的靜態特性為一比例特性：
式中 l、θ――電動執行機構的輸出位移，l為直行程輸出位移、θ為角行程輸出位移；
――執行機構的輸入信號；
――位置發送器的位置反饋系數。
電動執機構的動態特性為積分特性。
（3） 智能執行機構
智能式電動執行機構由伺服放大器、伺服電機、位置發送器和減速器四部分組成。其中，伺服放大器中采用了微處理器系統，所有控制功能均可通過編程實現，而且還具有數字通訊接口，從而具有HART協議或現場總線通信功能，成為現場總線控制系統中的一個節點。有的伺服放大器中還采用了變頻技術，可以更有效地控制伺服電機的動作。減速器采用新穎的傳動結構，運行平穩，傳動效率高，無爬行、摩擦小。位置發送器采用了新技術和新方法，有的采用霍爾效應傳感器，直接感應閥桿的縱向或旋轉動作，實現了非接觸式定位檢測；有的采用特殊的電位器，電位器中裝有球軸承和特種導電塑料材質做成的電阻薄片；有的采用磁阻效應的非接觸式旋轉角度傳感器。
智能式電動執行機構通常都有液晶顯示器和手動操作按鈕，用于顯示執行機構的各種狀態信息和輸入組態數據以及手動操作。
2．調節機構
（1） 調節機構的結構和特點

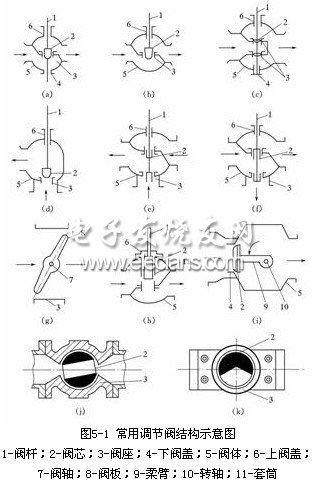

調節機構主要由閥體、閥桿或轉軸、閥芯或閥板和閥座等部件組成，常用調節機構的結構如圖5-1所示。
（2） 調節機構的工作原理
調節機構是一個局部阻力可以變化的節流元件，流量方程式為
式中――調節閥流量系數
，A為調節閥接管流通截面積（cm2），
為調節閥的阻力系數；
――調節閥前后壓差（100kPa）；
――流體的密度（g/cm3）。
（3） 調節閥的流量系數
流量系數是反映調節閥的口徑大小的一個重要參數。
為了便于調節閥口徑的選用，必須對流量系數給出一個統一的條件，并將在這一條件下的流量系數以
表示，即將流量系數
定義為：在調節閥前后壓差為100kPa，流體密度為1g/cm3 （即5～40℃的水）的條件下，調節閥全開時，每小時通過閥門的流體量（m3）。調節閥產品樣本中給出的流量系數
即是指在這種條件下的
值。
流量系數的基本計算公式為：
式中 Q――流過調節閥的體積流量，m3/ h；
――調節閥前后壓差，kPa；
――介質密度，g/cm3。
式（5-5）只適用于一般不可壓縮流體值的計算。由于流體的種類、性質和流動狀態將影響流量系數
的大小，因此在計算流量系數時，應首先根據流體的種類和工藝條件判別其流動狀態，然后選用相應的流量系數計算公式進行計算。
（4） 調節閥的可調比
調節閥的可調比反映了調節閥的調節能力，可分為理想可調比和實際可調比。
調節閥在實際使用時總是與工藝管路系統相串聯，這種情況下實際可調比為
式中S為調節閥全開時的閥前后壓差與管道系統的壓差
之比，即
。
可見，S值越小，即串聯管道的阻力損失越大，實際可調比越小。
（5） 調節閥的流量特性
調節閥的流量特性是指介質流過調節閥的相對流量與相對位移（即閥的相對行程）之間的關系，可分為理想流量特性和實際流量特性。
理想流量特性主要有直線、等百分比（對數）、拋物線及快開等四種，如圖5-2所示，其中，直線特性和等百分比（對數）特性最常用。
直線流量特性是指調節閥的相對流量與相對位移成直線關系，即單位位移變化所引起的流量變化是常數，即：
式中k――常數，即調節閥的放大系數。
將式（5-7）積分并代入邊界條件，可求得：
圖5-2 調節閥的流量特性
1-快開；2-直線；3-拋物線；4-等百分比
上式表明相對位移與相對流量成直線關系，以不同的值代入式（5-8），求出
的對應值，在直角坐標上表示即為一條直線，如圖5-2中之2所示。
具有直線特性的調節閥的放大系數是一個常數，即調節閥單位位移的變化所引起的流量變化是相等的。但它的流量相對變化值（單位位移的變化所引起的流量變化與起始流量之比）是隨調節閥的開度而改變的，在開度小時，流量相對變化值大；而在開度大時，流量相對變化值小。因此，直線特性的調節閥在小開度時，靈敏度高，調節作用強，易產生振蕩，在大開度時，靈敏度低，調節作用弱，調節緩慢。

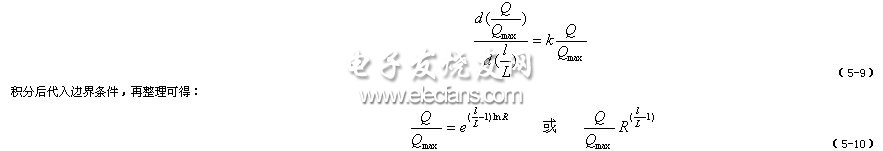

等百分比流量特性是指單位相對位移變化所引起的相對流量變化與此點的相對流量成正比關系。用數學式表示為
上式表明，相對位移與相對流量成對數關系，故也稱對數流量特性，在直角坐標上為一條對數曲線，如圖5-2之4所示。
具有等百分比特性的調節閥的放大系數是隨流量增大而增大。但它的流量相對變化值是相等的，即流量變化的百分比是相等的。因此，具有等百分比特性的調節閥，在小開度時，放大系數小，調節平穩緩和；在大開度時，放大系數大，調節靈敏有效。
3．執行器的選擇
執行器的選用是否得當，將直接影響自動控制系統的控制質量、安全性和可靠性。
執行器的選擇，主要是考慮以下三方面：執行器的結構形式、流量特性和調節閥的口徑。
（1） 執行器的結構形式
執行器的結構形式選擇包括執行機構和調節機構的選擇。
執行機構的選擇主要考慮執行機構類型和調節閥作用方式。執行機構類型可以根據各種執行機構的特點和實際使用要求，綜合考慮確定。在選擇執行機構時，還必須考慮執行機構的輸出力（或輸出力矩）應大于它所受到的負荷力（或負荷力矩），這一點通常只要調節閥的工作壓差小于最大允許壓差即可滿足要求。
調節閥作用方式的選擇是確定調節閥的氣開（電開）或氣關（電關）方式。對于氣動調節閥，要從工藝生產上的安全要求考慮，其原則是：信號壓力中斷時，應保證設備和操作人員的安全，如閥門處于打開位置時危害性小，則應選用氣關閥；反之，則用氣開閥。
調節機構的選擇主要是依據流體性質（如流體種類、粘度、毒性、腐蝕性、是否含懸浮顆粒）、工藝條件（如溫度、壓力、流量、壓差、泄漏量）和過程控制要求（如控制系統精度、可調比、噪音），并參照各種調節機構的特點及其適用場合，同時兼顧經濟性，綜合進行考慮。
在執行器的結構型式選擇時，還必須考慮調節機構的材質、公稱壓力等級和上閥蓋的形式等問題。
（2）調節閥流量特性的選擇
流量特性多采用經驗準則或根據控制系統的特點進行選擇?？梢詮囊韵聨追矫婵紤]：
（1）考慮系統的控制品質，即適當選擇調節閥的特性，以調節閥的放大系數的變化來補償控制對象放大系數的變化，從而使控制系統總的放大系數保持不變或近似不變。
（2）考慮工藝管道情況，即先根據系統的特點選擇所需要的工作流量特性，再考慮工藝配管情況確定相應的理想流量特性：當時，所選理想特性與工作特性一致；當
時，若要求工作特性是直線、等百分比的，則理想特性均應選等百分比特性；一般不希望S值小于0.3。
（3）考慮負荷變化情況，等百分比特性調節閥對負荷變化有較強的適應性。
根據控制系統特點選擇調節閥的工作流量特性，主要是考慮系統的被控變量類型和干擾形式。
（3）調節閥的口徑選擇
調節閥口徑的選擇主要依據流量系數。為了能正確計算流量系數，必須要合理確定調節閥流量和壓差的數據。在根據計算所得到的流量系數選擇調節閥口徑之后，還應對所選調節閥開度和可調節比進行驗算，以保證所選調節閥的口徑能滿足控制要求。
4．閥門定位器
圖5-3 閥門定位器的應用
閥門定位器也能實現正、反作用。
閥門定位器可以分為電／氣閥門定位器、氣動閥門定位器和智能式閥門定位器。電／氣閥門定位器接受4~20mA或0~10mA的直流電流信號；氣動閥門定位器接受20~100kPa氣動信號；智能式閥門定位器有只接受4~20mA直流電流信號的，也有采用HART傳輸方式，還有只采用數字信號傳輸?shù)摹?
