二、或門

實現或運算邏輯功能的邏輯器件稱為或門。每個或門有兩個或兩個以上的輸入端和一個輸出端，兩輸入端或門的邏輯符號如圖3.2.1(b)所示。圖中、為輸入端，為輸出端，其輸出和輸入之間的電壓取值關系如表3.2.3所示。同樣假定高電平用邏輯值1表示，低電平用邏輯值0表示，或門的真值表如表3.2.4所示。或門輸出和輸入之間的邏輯關系表達式為：

                                                        (3.2. 2)

三、非門

實現非邏輯運算功能的邏輯器件稱為非門，非門也稱作為反相器，每個非門有一個輸入端和一個輸出端，其邏輯符號如圖3.2.1(c)所示。圖中為輸入端，為輸出端，其輸出和輸入之間的電壓取值關系如表3.2.5所示。同樣假定高電平用邏輯值1表示，低電平用邏輯值0表示，則非門的真值表如表3.2.6所示。非門輸出和輸入之間的邏輯關系表達式為：

                                                          (3.2.3)

在表3.2.1、表3.2.3和表3.2.5中，高電平用1表示，低電平用0表示，則得到真值表3.2.2、表3.2.4和表3.2.6。輸出和輸入之間的電壓關系轉化成輸出和輸入之間的二值邏輯關系。那么，在實際的邏輯器件中，“高電平”的電壓值是多高，“低電平”的電壓值又是多低呢？對于不同類型的邏輯門電路，“高電平”和“低電平”的電壓值各不相同。常見的雙極型門電路中，(1)TTL門電路，“高電平”的典型值為，“低電平”的典型值為；(2)ECL門電路，“高電平”的典型值為，“低電平”的典型值為；(3)I2Ｌ門電路，“高電平”的典型值為，“低電平”的典型值為 。MOS型邏輯門電路的高電平和低電平的電壓值一般和電源電壓有關，在電源電壓為5V時，CMOS門電路高電平的，低電平電壓為?？梢钥闯觯挥邢嗤愋偷拈T電路，其電平才相匹配，不同類型的門電路，其電平是不相匹配的，如ECL門電路的高電平電壓值比TTL門電路和I2L門電路的低電平電壓值還要低，因此，當某一類型的門電路的輸出信號要作為另一類型門電路的輸入信號時，必須在它們之間增加一種電壓轉換電路，否則將出現錯誤的輸出。

3.2.2復合邏輯門電路

從理論上講，由與、或、非三種門電路可以實現各種邏輯功能，在實際的應用中發現不論是何種制造工藝的與、或、非門在性能上存在許多的不足，如帶負載能力弱，抗干擾能力差等。而在實際中廣泛使用的門在帶負載能力、穩定性和可靠性等方面都有顯著提高，最常用的復合邏輯門有“與非”門、“或非”門、“與或非”門和“異或”門等，其邏輯符號如圖3.2.2所示：

一、與非門

與運算后再進行非運算的復合運算稱為與非運算，實現與非運算的邏輯電路稱為與非門。與非門有兩個或兩個以上的輸入端和一個輸出端，兩輸入端與非門的邏輯符號如圖3.2.2(a)所示。圖中、為輸入端，為輸出端。假定高電平為，低電平為，輸出和輸入、的電壓取值關系如表3.2.7所示，高電平5V用邏輯值1表示，低電平0V用邏輯值0表示，電壓取值關系轉換為二值邏輯關系的真值表如表3.2.8所示。

輸出與輸入之間的邏輯關系表達式為:

                                                         (3.2.4)

使用與非門可實現任何邏輯功能的邏輯電路，因此，與非門是通用邏輯門的一種。

二、或非門

或運算后再進行非運算的復合運算稱為或非運算，實現或非運算的邏輯電路稱為或非門?；蚍情T也是一種通用邏輯門。一個或非門有兩個或兩個以上的輸入端和一個輸出端，兩輸入端或非門的邏輯符號如圖3.2.2(b)所示。圖中、為輸入端，為輸出端。假定高電平為，低電平為，輸出和輸入、的電壓取值關系如表3.2.9所示。其二值邏輯關系的真值表如表3.2.10所示。或非運算的邏輯表達式為

                                                        (3.2.5)


三、與或非門

與、或、非三種運算的復合運算稱為與或非運算，實現與或非運算的邏輯電路稱為與或非門。它也是一種通用邏輯門。圖3.2.2(c)所示為與或非門的邏輯符號，高電平用邏輯值1表示；低電平用邏輯值0表示，與或非門電路輸出和輸入、、、的邏輯性關系如表3.2.11所示，其邏輯表達式為：

                                                     (3.2.6)

四、異或門

異或邏輯是指兩個輸入端取值不同時，輸出為1，當兩個輸入端取值相同時，輸出為0。實現異或邏輯運算的邏輯電路稱為異或門。異或門有且僅有兩個輸入端，一個輸出端。圖3.2.2(d)所示為異或門的邏輯符號，圖中，輸出和輸入、的邏輯關系如真值3.2.12所示，相應的邏輯表達式為：

                                             (3.2.7)

異或運算之后再進行非運算，則稱為同或運算，相應的真值表見表3.2.13，同或運算的邏輯表達式為：

                  ⊙                    (3.2.8)

3.2.3正負邏輯問題

上述討論中，電子電路中的高電平和低電平分別表示二值邏輯的1和0 兩種邏輯狀態，高電平和低電平是兩個不同的可以截然區別開來的電壓范圍。例如，在圖3.2.3中，2.4～5V范圍內電壓，都稱作高電平，對應于；而在0～0.8V范圍內的電壓，都稱作低電平，對應于。

正負邏輯的概念反映高電平和低電平所代表的意義，規定如下：

正邏輯關系：高電平用邏輯值1表示，低電平用邏輯值0表示。

負邏輯關系：高電平用邏輯值0表示，低電平用邏輯值1表示。

正邏輯和負邏輯之間有一定的轉換關系，如表3.2.1與門的輸出、輸入電壓關系用負邏輯表示，相應真值表變成表3.2.14所示：

與表3.2.4兩輸入端或門真值表完全一致。同樣表3.2.3或門的輸出、輸入電壓關系，用負邏輯表示，相應的真值表變成表3.2.15所示，與表3.2.2兩輸入端與門真值表完全一致?？梢钥闯觯壿嬛械呐c門是負邏輯中的或門，正邏輯中的或門是負邏輯中的與門。本書若無特別說明，一律采用正邏輯關系。實際上，正、負邏輯之間的變換可以利用反演律(或稱摩根定律)來證明。例如，有一個兩輸入端正與門，輸入為、，輸出為，則有

                                                          (3.2.9)

對(3.2.9)式兩邊同時取非，由反演律，可得

                                                        (3.2.10)

在(3.2.10)式中，令

                                      (3.2.11)

可得：                                                     (3.2.12)

顯然，、、的值取1時，而、、的值為0，即正邏輯變?yōu)樨撨壿嫞?3.2.9)式表示的正邏輯關系與門變成由(3.2.12)式表示的負邏輯關系或門。

圖3.2.4給出了幾種常用的正負邏輯的等效變換。

由圖3.2.4從正邏輯符號變換成負邏輯符號時，在門電路符號輸入端和輸出端同時加小圓圈，表示反相。如果該處原來有小圓圈，按非—非相消的原則，可把小圓圈刪掉。同時，將與門符號變?yōu)榛蜷T符號，或門符號變?yōu)榕c門符號，就得出負邏輯符號。

應當指出，在負邏輯符號中，、、取正邏輯值，、、才是負邏輯值，在正邏輯中小圓圈表示反相，也可表示負邏輯。

利用負邏輯的表示方法，通過符號置換，對邏輯電路的分析與綜合帶來方便。下面舉例說明。

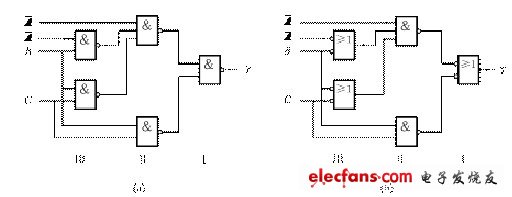

例3.2.1在圖3.2.5(a)所示三級與非門組成的邏輯電路中，試求出其邏輯表達式。

 解 若直接由邏輯圖寫出邏輯表達式，則：

然后，需要多次應用反演律才可將表達式化成與-或表達式，且演算過程復雜。

如果將輸出級和奇數級上的與非門進行置換，正與非門置換為負或非門，如圖3.2.5(b)所示。在圖3.2.5(b)中，第Ⅰ級輸入端的小圓圈可與第Ⅱ級輸出端的小圓圈相互抵消，即非—非相消，第Ⅱ級就變成了與門。第Ⅲ級輸入端的小圓圈可移入變量，如原輸入量為，小圓圈刪掉后。輸入量變?yōu)?img src="/uploads/allimg/111115/1609205022-134.gif" />，原輸入量、小圓圈刪掉后，輸入量變?yōu)?img src="/uploads/allimg/111115/1609205645-129.gif" />、，如圖3.2.6所示。

這樣置換后，很容易寫出輸出表達式：

                                             (3.2.13)
