表3.3.1 二極管與門輸出、輸入電壓關系
輸入			輸出
VA（V）	VB（V）	VC（V）	VY（V）
0	0	0	0.7
0	0	+5	0.7
0	+5	0	0.7
0	+5	+5	0.7
+5	0	0	0.7
+5	0	+5	0.7
+5	+5	0	0.7
+5	+5	+5	+5

表3.3.2 與邏輯真值表
輸入			輸出
A	B	C	Y
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	0
1	0	0	0
1	0	1	0
1	1	0	0
1	1	1	1

（2）輸入端、、中有任意一個為低電平，另兩個為高電平時，如取；，等效于端與地相連，二極管D₁正偏，D₁導通，使

此時二極管D₂、D₃的正極端接0.7V，負極端接+5V，處于反向偏置，故都截止。實際上，輸入端、、中有任一個、或任二個、或三個接低電平時，輸出均為0.7V。

（3）輸入端、、都接高電平時，D₁、D₂、D₃都處于截止?fàn)顟B(tài)，此時電路中沒有電流，輸出端點電位與 相等，即

上述討論的結果歸納如表3.3.1所示，由表可知，圖3.3.9（a）電路中，只有所有輸入端都是高電平時，輸出才是高電平，否則，輸出是低電平，所以它是一種與門。

用0表示低電平，1表示高電平；表3.3.1可轉換為真值表3.3.2的形式，由表3.3.2可知，只有當三人輸入端、、同為1時，輸出才為1，否則，輸出為0，其邏輯表達式為：

                                                          （3.3.4）

2、二極管或門

圖3.3.10（a）由二極管組成的或門電路，、、為輸入端，為輸出端。圖3.3.1（b）為或門的邏輯符號。

電路的輸出與輸入之間的關系可分三種情況分析：

（1）輸入端、、都處于低電平時，D₁、D₂、D₃都處于截止?fàn)顟B(tài)，電路中沒有電流通過R，點的電位與地電位相同，= 0V。

（2）輸入端、、都處于高電平時，即，顯然，D₁、D₂、D₃都導通，輸出電壓為：

（3）輸入端、、中只有一個為高電平，另兩個為低電平，如取，而時，這時D₃導通，輸出電壓為：

導致二極管D₁、D₂截止，同理，任意兩個端為高電平時，輸出的電壓=4.3V。

用二元邏輯常量1、0分別表示高、低電平，則電路輸出與輸入之間的邏輯關系如表3.3.3所示。表3.3.3說明，、、中只要有一個為1，輸出就為1，這就是或邏輯關系，

相應的邏輯表達式

                                                         （3.3.5）

表3.3.3 或邏輯真值表
輸入			輸出
A	B	C	Y
0	0	0	0
0	0	1	1
0	1	0	1
0	1	1	1
1	0	0	1
1	0	1	1
1	1	0	1
1	1	1	1

3.3.2 三極管邏輯非門

一、三極管結構與工作原理

1、三極管的結構與符號

晶體三極管又稱為雙極型器件（Bipolar-Junction-Transistor,用BJT表示），它的基本組成部份是兩個靠得很近且背對背排列的PN結。根據排列方式不同，晶體三極管分為NPN和PNP兩種類型，如圖3.3.11所示。兩個PN結所對應的三個中性區按順序稱為集電區、基區和發射區，它們的電極引出線分別稱為集電極C（Collator）、基極B（Base）和發射極E（Emitter）集電區和基區之間的PN結稱為集電結，發射區和基區之間的PN結稱為發射結，圖3.3.11（b）為兩種類型三極管的電路符號，圖中發射極的箭頭方向表示發射結加正偏電壓時的實際電流方向。

2、雙極型三極管輸入特性和輸出特性

以NPN型晶體三極管為例討論輸入、輸出特性。輸入特性是指以基極B和發射極E之間的發射結為輸入回路，如圖3.3.12（a）所示，輸入電流i_B與輸入電壓V_BE之間的關系即

                                                     (3.3.6)

所反映的二維幾何曲線，（3.3.6）式是描述固定不變，i_B隨的變化關系，一般可由實驗測出，如圖3.3.12（b）所示，由圖可知，這個曲線近似于指數曲線，與二極管的伏安特性相似。圖中的稱為開啟電壓。硅三極管的為0.5 ~ 0.7V。

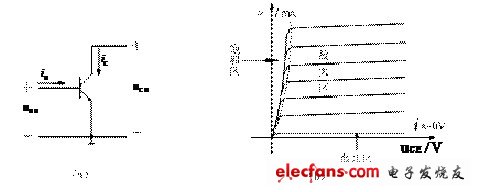

輸出特性曲線是以集電極C和發射極E之間的回路作為輸出回路，如圖3.3.13（a）所示，輸出電流i_C與輸出電壓U_CE之間的關系，即

                                                    (3.3.7)

所反映的二維幾何曲線，（3.3.7）式是描述i_B固定，i_C隨的變化關系，一般由實驗測出如圖3.3.13（b）所示，由圖可知集電極電流i_C不僅受的影響，還受輸入的基極電流i_B的控制。

輸出特性曲線分成三個區域，特性曲線右邊水平的部份稱為放大區（也叫線性區），放大區的明顯特點是i_C隨i_B成正比地變化，而幾乎不受變化的影響，i_C和i_B的變化量之比稱為電流放大系數，即=?i_C/?i_B。一般三極管的值在20到200范圍內。

曲線靠近縱坐標軸的部份稱為飽和區。飽和區的特點是i_C不再隨i_B的增加而變化，而是趨于飽和。硅三極管在開始進入飽和區的值約為0.5 ~ 0.7V，在深度飽和狀態（i_B值很大）下，集電極和發射極間的飽和壓降在0.3V以下。

在輸出曲線i_B=0以下的區域稱為截止區。截止區特點是i_C幾乎等于零。這時僅有微小的穿透電流通過，一般硅二極管的都在1μA以下。

二、三極管非門

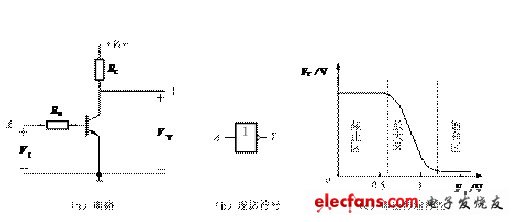

圖3.3.14（a）所示的就是三極管非門電路，圖3.3.14（b）為其相應的邏輯符號，

圖3.3.14（c）表示非門電路輸出電壓隨輸入電壓的變化曲線，稱為電壓傳輸特性。圖中標出了三極管的三個工作區域，截止區、放大區和飽和區。





當輸入電壓小于三極管BE間的開啟電壓時，工作于截止區，輸出電壓為高電平，此時輸入端A相應的邏輯值為0，輸出端Y相應的邏輯值為1。

當輸入電壓大于某一個數值（如圖3.3.14（c）中的?1.2V）晶體三極管工作在飽和區，輸出電壓為低電平，這種情況下輸入端的邏輯值為1，輸出端的邏輯值為0，如表3.3.4所示。

表3.3.4  非邏輯真值表
輸入	輸出
A	B
0	1
1	0

由表值表可寫出三極管非門的邏輯表達式

                                                            (3.3.8)

三、復合門電路

利用圖3.3.9（a）的二極管與門，圖3.3.10（a）的二極管或門，圖3.3.14（a）的三極管非門的組合，可構成復合門，這種組合除了可擴展其邏輯功能外，更主要的可通過組合來提高門電路的性能，比如，二極管門電路的帶負載能力較差，而三極管非門的帶負載能力較強，二極管門電路與三極管非門串接后，可提高其帶負載能力。但是，不同類型的門電路其高電平，低電平不相匹配，簡單的串接會導致錯誤的結果。一般情況下，必須在兩者之間增加電平位移電路。

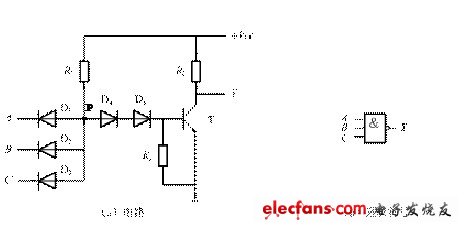

圖3.3.15（a）是由二極管與門和三極管非門串接而成，稱為二極管——三極管邏輯門（Diode—Transistor—Logic）簡稱DTL電路，圖3.3.15（b）為相應的邏輯符號。圖中二極管D₄、D₅與電阻組成分壓器，構成電平匹配電路。

當輸入端、、都有是高電平時（取= 5V），二極管D₁、D₂、D₃均截止，電源通過使D₄、D₅和三極管T的BE結導通，P點電位，D₄、D₅的正向?qū)娮韬苄?，從而使流入三極管的基極電流足夠大，三極管T飽和導通，輸出端電壓= 0.3V為低電平。

當三個輸入端、、中，只要有一個（或一個以上）為低電平0.3V時，對應的二極管（D₁、D₂、D₃中的一個）必然導通，P點的電位，小于2.1V，不足以導通三個PN結，D₄、D₅和三極管T均截止，輸出電平，即輸出高電平。

高電平、低電平用二值邏輯1、0表示，可得電路輸出與輸入、、之間的邏輯關系見真值表3.3.5?？梢娫撨壿嬮T具有與-非邏輯關系：

                                                        （3.3.9）

表3.3.5 DTL與非門真值表
輸入			輸出
A	B	C	Y
0	0	0	1
0	0	1	1
0	1	0	1
0	1	1	1
1	0	0	1
1	0	1	1
1	1	0	1
1	1	1	0

應用二極管或門與三極管非門的串接，亦可構成DTL或-非門。

3.3.3 TTL集成邏輯門

一、典型TTL邏輯門

由于二極管——三極管邏輯門電路的電氣特性較差，如工作速成度低，后來發展成三極管——三極管邏輯門電路（Transistor-Transistor-Logic），簡稱TTL門電路。如圖3.3.16所示。圖3.3.16所示的TTL門電路一般分為3個部份：輸入級、中間級和輸出級。T₁管和電阻R₁組成輸入級；T₂管和電阻R₂、R₃組成中間級；T₃、T₄管和電阻R₄、二極管D組成輸出級。

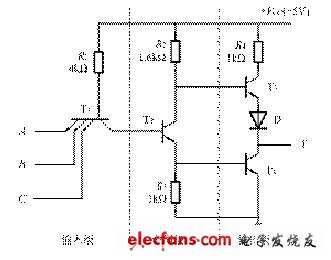

與圖3.3.15（a）所示的DTL相對照，圖3.3.16中多發射極管T₁的發射結起著輸入二極管D₁、D₂、D₃的作用，T₁的集電結代替了圖3.3.15（a）中的D₄，而中間級三極管T₂的發射結代替了D₅，圖3.3.15（a）的三極管T，就是輸出級中的三極管T₃，其集電極電阻，在圖3.3.16中用由T₄和D構成的有源負載替換，其目的是為了提高TTL門電路的帶負載能力和提高開關速度。

1、TTL與非門的工作原理

多發射極三極管與普通三極管相同，以圖中T₁（NPN型）三極管為例，只是在P型基區制作了多個高摻雜N型區，形成了多個發射極，如圖3.3.17所示。





下面分析圖3.3.16所示TTL與非門的邏輯關系，并估算電路中有關各點的電位，以得到輸出高、低電平的簡單定量概念。

設電源電壓= +5V，輸入信號的高、低電平分別為= 3.6V，= 0.3V，三極管PN結的正向?qū)▔航禐?.7V，二極管的正向?qū)▔航禐?.7V。

當輸入端、、全部接高電平V_IH（3.6V）時，如果多發射極三極管T₁的三個發射結導通則T₁的基極電位

實際上，T₁的基極電位高，集電極電位低，T₁的集電結（CB結）的正向?qū)▔航狄彩?.7V左右，這樣，T₁的集電結、T₂的發射結和T₃的發射結同時導通時，要求：

而導致T₁的發射結截止，此時T₁的集電結處于正向偏置。與處于放大狀態時發射結正偏集電結反偏的情況正好相反，稱為倒置使用的放大狀態。由于T₂、T₃處于飽和導通，輸出端的電壓（低電平），同時可估算出T₂管的集電極電位：

T₄導通的條件是：

顯然T₄、D截止。

當輸入端有一個（或幾個）接低電平（0.3V）時，對應于輸入端接低電平的發射結導通，T₁的基極電位等于輸入低電科加上發射擊結正向電壓降，即

使T₁的集電結、T₂發射結和T₃發射結導通要求的2.1V低。T₂、T₃都截止，輸出端Y為高電平。

由于T₂截止，通過向T₄提供基極電流使T₄、D導通，可列出回路方程，

因非常小，所以

（高電平）

由此可見圖3.3.16實現了與非邏輯功能。

2、推拉輸出電路和多發射極三極管的作用

推拉輸出電路的主要作用是提高于帶負載能力。當圖3.3.16所示與非門電路處于關態時，由于T₄和D均處于導通狀態，使輸出級工作于射極輸出狀態，呈現低阻抗輸出；當電路處于開態時，由于T₃處于飽和狀態，輸出電阻也是很低的。這樣，在穩態時不論電路是開態還是關態，均具有較低的輸出電阻，因而大大提高了帶負載能力。

推拉輸出電路和多發射極晶體管大大提高了電路的開關速度。首先，由于用多發射極晶體管代替了DTL電路的輸入二極管，當電路由開態向關態轉換時，即在全部為高電平輸入的輸入信號中，有一個或幾個突然變?yōu)榈碗娖綍r(shí)，T₁管由原來倒置工作狀態轉變?yōu)檎７糯鬆顟B(tài)，將有一個較大的集電極電流產生，這個電流的方向是從T₂管的基極流出，恰好是T₂管的反向驅動基流，使T₂管在飽和時基區的存儲電荷迅速消失，加速了T₂管由飽和向截止的轉換。T₂管的截止，使得T₂管集電極電位迅速提高，T₄管也由截止迅速轉為導通，這樣就使T₃管集電極有了一個瞬時的大集電極電流，從而加速了T₃管脫離飽和的速度。所以多發射極晶體管和推拉輸出電路共同作用，大大加速了電路轉換，從而提高了電路的速度。一般TTL與非門的平均延遲時間可以縮短到幾十納秒。

二、TTL與非門的主要技術參數

1、電壓傳輸特性

把圖3.3.18中的三個輸入端合并成一個輸出端，TTL與非門變成TTL反相器使用。電壓傳輸特性是輸出電壓隨輸入電壓的變化曲線，一般可由實驗測出，如圖3.3.18所示。



曲線可分為AB、BC、CD、DE四段。

在曲線的AB段，因<0.6V，三極管T₁正向飽和導通，。，T₂和T₃均處于截止?fàn)顟B(tài)，T₄ 和D導通，輸出高電平，電路穩定地處于關態，這一段稱為特性曲線的截止區。

在BC段：對應。所以T₂開始導通而T₃依舊截止。這時T₂管工作在放大區，隨著的增大，和線性下降。這一段稱為特性曲線線性區。

在CD段：輸入電壓大于1.3V，當上升到1.4V時，T₂和T₃將同時導通，T₄截止，輸出電位急劇下降為低電平。電路狀態由關態轉換為開態。這一段稱為轉折區。

在DE段：隨著V_I的繼續增加，T₁進入倒置工作狀態，T₄、D進入截止，T₃進入飽和，輸出維持低電平0.3V，電路進入穩定的開態，這一段稱為特性曲線的飽和區。

2、從電壓傳輸特性曲線可以反映出TTL與非門幾個主要特性參數。

（a）輸出邏輯高電平和輸出邏輯低電平

在電壓傳輸特性曲線截止區的輸出電壓為輸出邏輯高電平V_OH，飽和區的輸出電壓為輸出邏輯低電平。

（b）開門電平和關門電平及閾值電平

由于器件制造中的差異，輸出高電平、輸出低電平都略有差異。因此，通常規定TTL與非門輸出高電平=3V和輸出低電平=0.35V為額定邏輯高、低電平。在保證輸出為額定高電平（3V）的90%（2.7V）的條件下，允許的輸入低電平的最大值，稱為關門電平；在保證輸出為額定低電平（0.35V）的條件下，允許的輸入高電平的最小值，稱為開門電平。一般≥0.8V，≤1.8V。

在轉折區內，TTL與非門狀態發生急劇的變化，通常將轉折區的中點對應的輸入電壓稱為TTL門的閾值電壓，一般。

（c）抗干擾能力

在集成電路中，經常以噪聲容限的數值來定量地說明門電路的抗干擾能力。當輸入信號為低電平時，電路應處于穩定的關態，在受到噪聲干擾時，電路能允許的噪聲干擾以不破壞其關態為原則。所以，輸入低電平時，允許的干擾信號不應超過關門電平。因此，在輸入低電平時，允許的干擾容限為

稱為低電平噪聲容限。

同理，在輸入高電平時，為了保證穩定在開態，輸入高電平加上瞬態的干擾信號不應低于開門電平。因此，在輸入高電平時，允許的干擾容限為

稱為高電平噪聲容限。

最后必須說明，在一般工作條件下，影響電壓傳輸特性的主要因素是環境溫度和電源電壓?？偟内厔?shì)是，隨溫度的升高，輸出高電平和輸出低電平都有會升高，閾值電壓卻降低。電源電壓的變化主要影響輸出高電平，一般，輸出低電平影響不大。

3、TTL與非門輸入特性

從對圖3.3.16的分析可知，當在輸入端施加低電平時，可使T₁管導通，形成流出輸入端的發射極電流，稱為輸入短路電流，用表示，如3.3.19（a）所示

















當輸入端施加高電平時，可使T₁截止，E、C之間只有反向飽和電流，這時的輸入電流稱為高電平輸入電流，也稱為漏電流，是從輸入端流入的電流，如圖3.3.19（b）所示，用表示。

一般情況下的值在mA數量上，而為幾十μA量級。

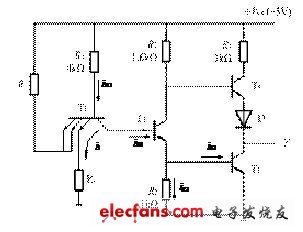

在實際應用TTL與非門，經常會遇到輸入端通過一個電阻接地的情況，如圖3.3.20所示，下面討論R_i對TTL與非門電路工作狀態的影響，圖3.3.20可知

R_i由小逐步增大時，輸入電壓V_I也隨著增大，即

但為了保證電路穩定工作在關態，必須使≤。這樣允許R_i的數值為

≤

設=0.8V，R₁=4KΩ則

≤KΩ

對與非門電路開態工作時的影響分析參看圖3.3.21。這時T₂和T₃均處于飽和態，被鉗定在2.1V左右，不隨Ri變化。

為了保證電路穩定工作在開態，≥，而，值取決于，值要保證TTL與非門在允許的灌流負載情況下，T₂、T₃處于飽和狀態。假設允許灌流負載，在圖3.3.21所示典型電路參數條件下，，，，則

≥KΩ

由以上分析，對典型TTL與非門（如圖3.3.16所示電路），選取輸入端接地電阻。在保證TTL與非門工作于關態時，KΩ；在保證TTL與非門工作于開態時，≥KΩ。必須指出，由于存在使輸入低電平提高，從而削弱了電路的抗干擾能力。

4、TTL與非門輸出特性

（1）高電平輸出特性

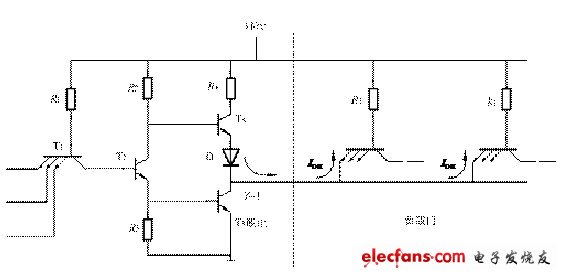

TTL與非門處于關態，端輸出高電平，T₃管截止，T₄、D導通，有電流由電源V_CC經R₄、T₄、D流向負載門，如圖3.3.22所示，由與非門流出的電流稱為拉電流。



與非門向每個負載門提供的電流，若負載門有個輸入端接入，則

顯然，越大，越大，R₄的壓降也就越大，使點的高電平就下降，使T₄退出飽和狀態，進入放大狀態。因此，負載的個數在受到一定的限制。74系列門電路的運用條件規定，輸出高電平時，最大負載電流不能超過0.4mA，如果取V_CC=5V，V，那么當mA時門電路內部消耗的功率達到1mW。

（2）低電平輸出特性

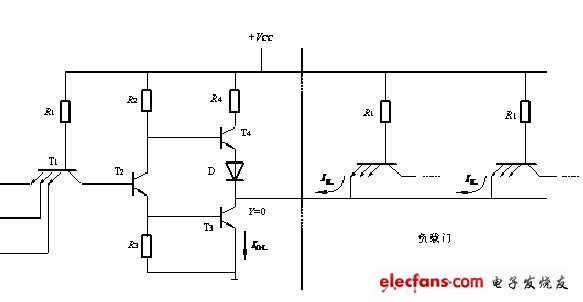

TTL與非處于開態，端輸出低電平，此時T₃管飽和導通，T₄、D處于截止，每個負載門都有電流流向T₃的集電極，如圖3.3.23所示，向與非門流入的電流稱為灌電流。

每個負載門流向T₃的電流為，若負載門有個，則流入T₃的總電流

顯然，愈大，愈大，當過大時會迫使T₃退出飽和狀態而進入放大狀態，輸出端的低電平就無保障，因此，TTL與非門灌電流負載能力受T₃飽和深度的限制。

例3.3.1  在圖3.3.24中，已知TTL與非門高電平輸入電流μA，低電平輸入電流mA，輸出高電平滿足≥2.4V時，最大拉電流mA，輸出低電平滿足≤0.3V時，最大灌電流mA，試計算門G₁最多可驅動多少個同樣的與非門。

解：  首先計算保證≥2.4V時可驅動同類門的數目N₁，因?yàn)樨?fù)載門的每個輸入端的高電平漏電流μA，

所以

≤

即                              ≤

由于每個門有三個輸入端，可驅動門的個數

N₁≤

考慮到門的個數應是整數，故N₁=3

其次，計算保證≤0.3V可驅動的門電路數目N₂，因?yàn)槊總€(gè)門低電平輸入電流為mA。

于是得出電流絕對值的關系

≤

即                             N₂≤

同樣，N₂應該為整數。

綜合上述兩種情況，可知，圖3.3.24中G₁驅動同類與非門的最大數目是N=3。

三、集電極開路的TTL與非門（OC門）

在應用分立元件邏輯門時，輸出端是可以直接相連接的。圖3.3.25所示為兩個反相器（非門）的輸出端直接連接的情況。當輸入端或者處于高電平時，輸出為低電平。只有在和同時都處于低電平時，才輸出高電平。















因此，其輸出與輸入的邏輯關系為

也就是說，兩個邏輯門輸出端相連，可以實現兩輸出相與的功能，稱為線與。在用門電路組合各種邏輯電路時，如果能將輸出端直接并接，有時能大大簡化電路。

前面介紹的推拉式輸出結構的TTL門電路是不能將兩個門的輸出端直接并接的。如圖3.3.26所示的連接中，如果輸出為高電平，輸出為低電平，因?yàn)橥评捷敵黾?jí)不論門電路處于開態還是關態，都呈現低阻抗，因而將會有一個很大的負載電流流過兩個輸出級，這個相當大的電流遠遠超過了正常工作電流，甚至?xí)p壞門電路。

為了使TTL門能夠?qū)崿F(xiàn)線與，通常把輸出級改為集電極開路的結構，簡稱OC門（Open Collector Gate）。如圖3.3.27所示，圖為OC門電路結構，圖為邏輯符號。

OC門與典型TTL門電路的差別在于取消了T₄、D的輸出電路，而在使用時需外接一個電阻和外接電源。只要電阻和電源的數值選擇恰當，就能夠保證輸出的高、低電平符合要求，輸出三極管T₃的負載電流又不過大。

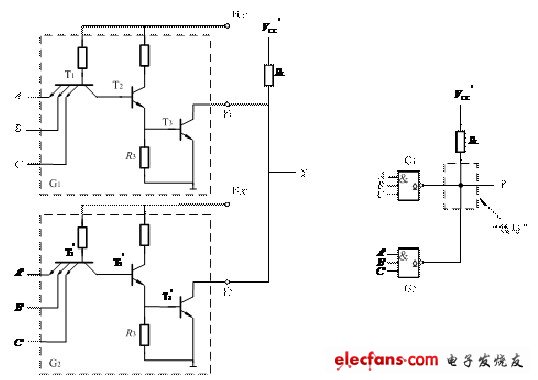

圖3.3.28是將兩個OC結構與非門輸出并聯的例子。由圖可知，，，按“線與”要求，

表明將兩個OC結構的與非門線與連接即可得到與或非的邏輯功能。

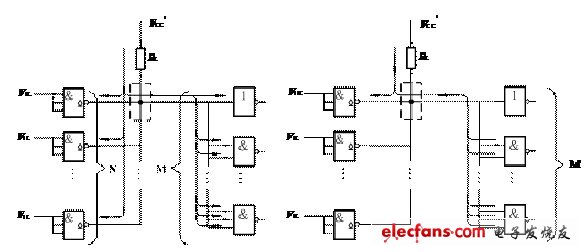

下面簡要地介紹一個OC門外接負載電阻的計算方法。在圖3.3.29電路中，假定將個OC門的輸出端并聯使用權用，負載是個TTL與非門的輸入端。

當所有OC門同時截止時，輸出為高電平。為保證高電平不低于規定的值，顯然不能選得過大。據此便可列出計算最大值的公式

≥

所以：                                             （3.3.13）





式中是外接電源電壓，是每個OC門輸出三極管截止時的漏電流，是負載門每個輸入端的高電平輸入電流。圖中標出了此時各個電流的實際流向。

當OC門中只有一個導通時，電流的實際流向如圖3.3.30所示。因?yàn)檫@時負載電流全部都流入導通的那個OC門，所以值不可太小，以確保流入導通OC門的電流不至超過最大允許的負載電流。由此得到計算最小值的公式為

≤

所以：                                              （3.3.14）

其中是規定的輸出低電平，是負載門的數目，是每個負載門的低電平輸入電流。（如果負載門為或非門，則應為輸入端數。）

最后選定的值應介于式（3.3.13）和式（3.3.14）所規定的最大值與最小值之間。

四、其他邏輯功能的TTL門電路

TTL集成門電路，除去上面介紹的與非門外，還有與門、或門、或非門、與或非門、異或門等。下面簡要介紹它們的工作原理。

（1）、TTL或非門

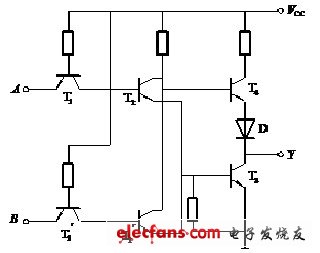

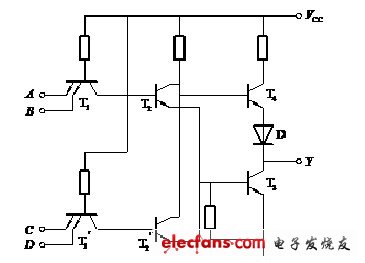

TTL或非門電路如圖3.3.31所示。和為輸入級；和的兩個集電極并接，兩個發射極并接，構成中間級；T₄、D和T₃構成推拉式輸出級。當A、B兩輸入端都是低電平（0V）時，和的基極都被鉗定在0.7V左右，所以、及T₃截止，T₄、D導通，輸出為高電平。當、輸入端中有一個為高電平，如，則T₁的基極為高電平，驅動T₂和T₃導通，T₂管集電極電平大約為1V，T₄、D截止，T₁的基極被鉗定在2.1V左右，T₃飽和，輸出為，低電平。如果為高電平，則導通，使用權得T₃飽和，T₄、D截止，輸出低電平。該電路只有在輸入端全部為低電平時，才輸出高電平，只要有一個或兩個為高電平輸入時，輸出就為低電平，所以該電路實現或非邏輯功能，即。

（2）、與或非門

將圖3.3.21或門電路中的每個輸入端改用多發射極三極管，就得到了圖3.3.32所示的與或非門電路。

由圖可見，當、同時為高電平時，T₂、T₃導通而T₄截止，輸出為低電平。同理，當、同時為高電平時，、T₃導通而T₄截止，也使為低電平。只有、和、每一組輸入都不同時為高電平時，和同時截止，使T₃截止而T₄導通，輸出為高電平。因此，和、及、間是與或非關系，即。

（3）、異或門

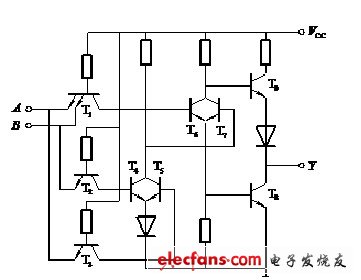

異或門典型的電路結構如圖3.3.33所示。圖中虛線以右部分和或非門的倒相級、輸出級相同，只要T₆和T₇當中有一個基極為高電平，都能使T₉截止、T₈導通，輸出為低電平。

若、同時為高電平，則T₆、T₈導通而T₉截止，輸出為低電平。反之，若、同時為低電平，則T₄和T₅同時截止，使用權T₇和T₈導通而T₉截止，輸出也為低電平。

當、不同時（即一個是高電平而另一個是低電平），T₁正向飽和導通、T₆截止。同時，由于、中必有一個是高電平，使T₄、T₅中有一個導通，從而使T₇截止。T₆、T₇同時截止以后，T₉導通、T₈截止，故輸出為高電平。因此，和、間為異或關系，即Å。

與門、或門電路是在與非門、或非門電路的基礎上于電路內部增加一級反相級所構成的。因此，與門、或門的輸入電路及輸出電路和與非門、或非門的相同。

3.3.4 三態輸出門（TS門）

1、電路構成

三態輸出門（Three-State Output Gate，簡稱TS門）是在普通門電路的基礎上增加控制電路而構成的。

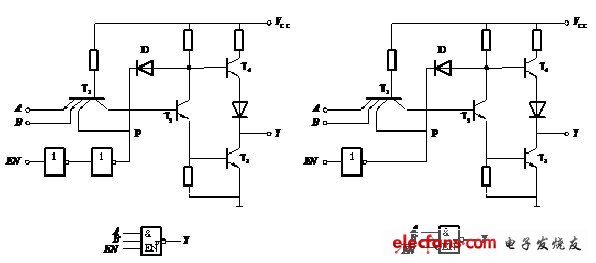

圖3.3.34給出了三態門的電路結構及圖形符號，其中圖電路在時為正常的與非工作狀態，稱為控制端高電平有效。而圖電路在時為正常工作狀態，故稱為控制端低電平有效。

2、工作原理

在圖3.3.34（a）電路中，當時，點為低電位，它是輸入多發射極的一個輸入信號，因此T₂、T₃處于截止?fàn)顟B(tài)。同時，由于點為低電位，二極管D導通，使T₂的集電極電位（即T₄的基極電位）被鉗制在1V左右，T₄、D也處于截止?fàn)顟B(tài)。這樣，當時，輸出級T₄、D及T₃都處于截止?fàn)顟B(tài)，輸出呈現高阻抗。當時，點也為高電位，二極管D截止，這時電路實現正常的與非功能，即，電路輸出由輸入信號、來決定。這樣在的控制下，有三種可能的輸出狀態：高阻態、輸出高電平狀態、輸出低電平狀態。電路中的稱做三態使能端，當時，呈現高阻態；當時，電路實現正常與非功能，或稱做高電平有效。TS門真值表如表3.3.6所示。

表3.3.6  TS門的真值表
使能端	數據		輸出端
EN	A	B	Y
0	´	´	高阻
1	0	0	1
1	0	1	1
1	1	0	1
1	1	1	0

同理，可分析圖3.3.34（b）電路的工作原理。

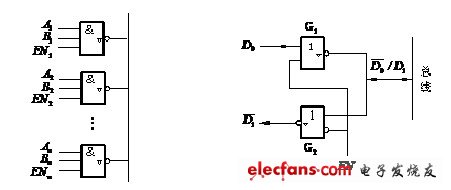

在比較復雜的數字系統中，為了減少各個單元電路之間的連線數目，希望在同一條導線上分時傳遞多個門電路的輸出信號，可采用圖3.3.35所示的總線結構。只要控制各個門的輸入端，輪流定時地使各個端為1，并且在任何時刻只有一個端為1，這樣就可以把各個門的輸出信號輪流傳輸?shù)娇偩€上。

利用三態門還可以實現數據的雙向傳輸，如圖3.3.36所示，其中門G₁和門G₂為三態反相器，門G₁高電平有效，門G₂低電平有效。當三態使能端時，D₀經門G₁反相送到數據總線，門G₂呈高阻態；當三態使能端時，數據總線中的D₁由門G₂反相后輸出，而門G₁呈高阻態。

3.3.5 MOS邏輯門

一、MOS管的結構與工作原理

MOS管是由金屬——氧化物——半導體（Metal Oxide Semiconductor）構成的電路基本元件，有增強型MOS管（簡稱EMOS）和耗盡型MOS管（簡稱DMOS）兩大類，每一類又有N溝道和P溝道兩種導電類型。MOS管有三個電極：源極S、漏極D和柵極G，是電壓控制器件，由柵極電壓控制漏源電流。

不同類型的MOS管工作原理相同，因此，以N溝道增強型MOS管為例來討論。

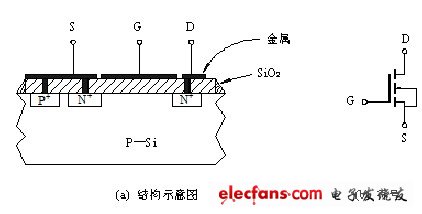

圖3.3.37為N溝道增強型MOS管的結構示意圖和電路符號。當柵極和源極之間的電壓V時如圖3.3.38（a）所示，兩個區之間是背靠背PN結，即使加上漏極電壓（即0V），MOS管中也不會有電流，MOS管處于截止?fàn)顟B(tài)。

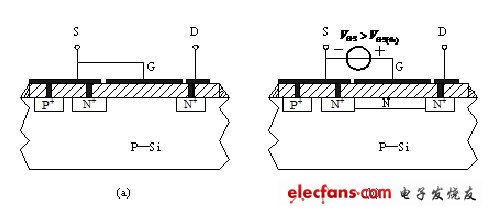

當柵源之間電壓大于開啟電壓時，如圖3.3.38（b）所示，由于柵極正電壓作用，柵極和襯底之間產生的電場足夠強，把P型襯底中的電子吸收到二氧化硅層下方交界面處形成N型層——導電溝道，把兩個區連接起來，此時，若漏極加上電壓可形成電流。

1、漏極特性

在MOS管中，輸入柵極電流是平行板電容器的泄漏電流，其值近似為零，在共源連接時，MOS管的漏極伏安特性由下式?jīng)Q定

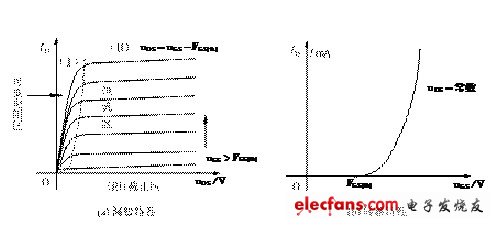

圖3.3.39（a）是根據上式測出的N溝道增強型MOS管的漏極輸出特性





根據圖3.3.39（a），這組曲線可分成三個工作區。

在區域Ⅰ，很小，當滿足時，漏源電流基本上隨漏源電壓線性上升，而且愈大，曲線愈陡，相應的等效電阻也就愈小，所以區域Ⅰ稱為可變電阻區域，或稱為非飽和區。MOS管工作在可變電阻區時的電流方程為

（電流方程中為常數，它與N溝道載流子遷移率、氧化物絕緣層的介電常數、柵氧化層的厚度、溝道寬度及溝道長度有關。）

在區域Ⅱ，當加大到一定程度，≥后，在漏極附近的溝道被夾斷。這時，不隨線性上升，而是達到某一個數值，的增加，只使略有小的變化，幾乎近似不變，這個區域稱為恒流區。在恒流區，與近似無關。對應不同的，使電流趨于飽和的也不同。在輸出特性曲線上，把滿足的臨界點連接起來，形成了圖3.3.39（a）中虛線，此虛線為可變電阻區和恒流區的分界線。MOS管工作在恒流區時的電流方程為

區域Ⅲ為截止區，在這個區域中，還沒有形成導電溝道，因此。

MOS管作為開關應用時，在開關信號作用下，基本交替工作在截止和導通狀態。

2、轉移特性和跨導

MOS管的轉移特性是指在漏源電壓一定時，柵源電壓和漏源電流之間的關系，如圖3.3.39（b）所示。當時，，只有當后，在作用下才形成電流。

和之間的關系，通常用跨導這個參數來表示。它的定義是

這表示了對的控制能力。顯然與導電溝道的寬度W及長度L有關。溝道越寬、越短，值越大，柵極控制作用越強。

將電流方程代入，可以求得在可變電阻區時

在恒流區時

表3.3.7示出了四種類型MOS管的符號與特性曲線

表3.3.7  四種MOS管的符號與特性
分類		符號	漏極特性	轉移特性
N溝道	EMOS
	DMOS
P 溝道	EMOS
	DMOS

二、MOS管開關特性

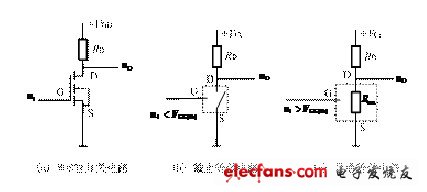

圖3.3.40示出N溝道EMOS管構成的開關電路，圖中為輸入電壓，為輸出電壓。當時，EMOS管將處于截止?fàn)顟B(tài)，因?yàn)槁O和源極之間尚未形成導電溝道，D和S之間等效于開關的斷開，如圖3.3.40（b）所示，這時.輸出電壓，即輸出為高電平。

當時，EMOS管將處于導通狀態，漏極和源極之間形成了導電溝道，且溝道電阻隨的增大而減小，D和S之間等效于如圖3.3.40（c）所示，一般情況下導通電阻在百歐姆數量級，較小得多，輸出電壓，即輸出為低電平。

MOS管的三個電極之間，均有電容的存在，分別是柵源電容、柵漏電容和漏源電容，其值一般為幾個PF，由于這些由容的充、放電特性所致，MOS管從導通到截止，或從截止到導通均需要一定的時間，即開關時間。

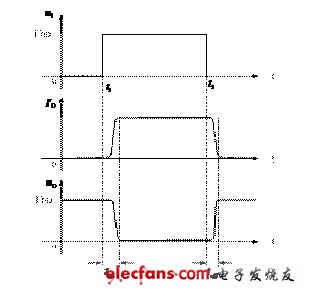

圖3.3.41示出了為矩形信號時，相應和的波形。

從圖中可以看出，MOS管從截止到導通的時間為，而從導通到截止的時間為。MOS管的開通時間和關閉時間均比三極管情況要長。

三、NMOS邏輯門

1、NMOS反相器（非門）

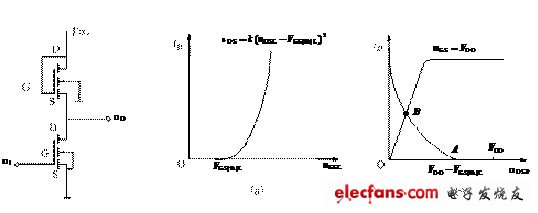

NMOS反相器如圖3.3.42所示，圖中T₀為工作管，T_L為負載管，兩管均為N溝道增強型MOS管。



在該電路中，負載管柵、漏短接，并與電源相連，故。這樣負載管始終工作在飽和區。它的輸出特性可用它的轉移特性來表示，如圖3.3.43（a）所示。有了負載管的輸出特性，就可以對反相器進行圖解分析，如圖3.3.43（b）所示。

當時，工作管T₀截止，這時只有很小的泄漏電流流過T_L管，反相器處于關態，工作點在A點。其輸出電壓

當高電平時，工作管T₀工作于非飽和導通狀態，工作點在B點。流過負載管和工作管的導通電流為，它在數值上等于負載管飽和時的電流，即



此時，由于<<，所以

而此時負載管的跨導

因此

工作管工作在非飽和區，其導通電阻

所以輸出電壓為

由以上分析可知，輸出低電平的數值與負載管、輸入管的跨導之比成正比，要使輸出低電平接近于0V，要求>>。

由以上分析可以看出NMOS反相器輸出高電平與輸出低電平之比為

即工作管和負載管跨導之比，因此，也被稱為“有比電路”。

NMOS反相器是有電路結構單，抗干擾能力強和帶負載能力強等優點，但由于其負載管始終工作在飽和，電路功耗大，工作速度低。

2、NMOS門電路

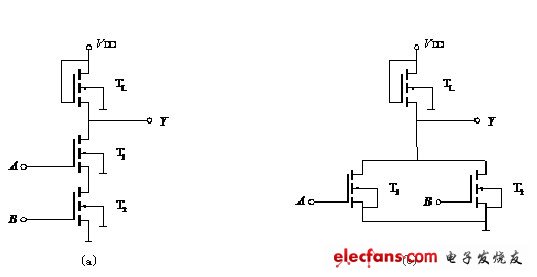

兩輸入端NMOS與非門如圖3.3.44（a）所示。圖中T_L為負載管，T₁和T₂為工作





管。只有當輸入A、B全為高電平，T₁、T₂都導通時，輸出為低電平。若A、B當中有一個為低電平，T₁、T₂有一個截止時，輸出為高電平，可見電路是有與非邏輯功能，即

表3.3.8  NMOS與非門的邏輯關系及T1、T2導通與截止情況
輸入		工作管的導通情況		輸出
A	B	T1	T2	Y
0	0	截止	截止	1
0	1	截止	導通	1
1	0	導通	截止	1
1	1	導通	導通	0

電路的輸出、輸入之間邏輯關系及各工作管導通與截止情況如表3.3.8所示

由于NMOS與非門的輸出低電平取決于負載管的導通電阻與兩個工作管導通電阻之和的比，因此，工作管的個數會影響輸出低電平值，增加工作管串聯的個數會使低電平值偏高。

兩輸入端NMOS或非門如圖3.3.44（b）所示。當輸入A、B中任一個為高電平，與它相對應的MOS管導通時，輸出為低電平；僅當A、B全為低電平，所有工作管都截止時，輸出才為高電平。所以電路是有或非邏輯功能，即

表3.3.9給出了NMOS或非門的邏輯關系及工作管導通與截止情況。



表3.3.9  NMOS或非門的邏輯關系及工作管導通與截止?fàn)顩r
輸入		工作管的導通情況		輸出
A	B	T1	T2	Y
0	0	截止	截止	0
0	1	截止	導通	0
1	0	導通	截止	0
1	1	導通	導通	1



NMOS或門的工作管都是并聯，增加工作管的并聯個數不會使輸出低電平值提高，應用比較方便。

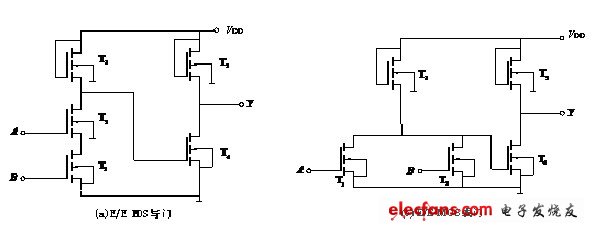

圖3.3.45示出了NMOS與門和或門的電路，從圖3.3.45可知NMOS與門是在NMOS與非門后接一級NMOS反相器構成，NMOS或門是NMOS或非門后接一級NMOS反相器構成。故不需分析其工作原理。

四、CMOS反相器

CMOS邏輯門電路是應用較普遍的邏輯電路之一。CMOS集成電路是以增強型P溝道MOS管和增強型N溝道MOS管串聯互補（反相器）和并聯互補（傳輸門）為基本單元的組件，因此稱為互補型MOS器件。

1、CMOS反相器工作原理

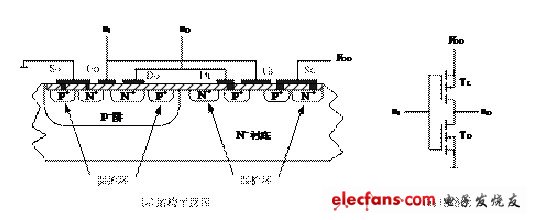

圖3.3.46示出了CMOS反相器的結構示意圖和電路圖，由兩個增強型MOS管串聯而成，其中P溝道MOS管作為負載，N溝道MOS管作為輸入管，兩個管子的柵極并接



在一起，作為反相器的輸入端，漏極串接起來，作為反相器的輸出端，P溝道管的源極接。為了保證電路能正常工作，要求電源電壓大于兩個管子的開啟電壓的絕對值之和，即

設處于邏輯值0時，相應的低電平近似為0V；而當處于邏輯值1時，相應的高電平近似為。

由圖可知，當時，有

所以管導通，導通電阻很?。?img height="20" src="/uploads/allimg/111115/16222B2P-616.gif" style="vertical-align: middle" width="35" />左右）；T₀管截止，截止電阻很大（～）。因此，輸出高電平電壓值為：

當時，有

故管截止，截止電阻，T₀管導通，導通電阻，輸出低電平電壓值為：

可見，輸出與輸入之間為邏輯非的關系。

上述分析看出，為低電平時導通T₀截止，為高電平時截止T₀導通，和T₀總是工作在一個導通而另一個截止的狀態，這就是所謂的互補狀態。工作在互補狀態時，無論為高電平還是低電平，流過兩管的電流接近于零，即電路的功耗很?。ㄎ⑼邤?shù)量級）這是CMOS電路最突出的優點。

2、CMOS反相器的主要特性

傳輸特性

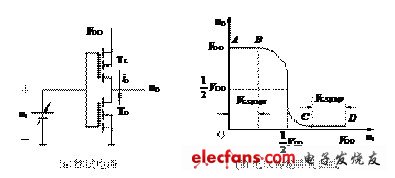

改變圖3.3.47（a）中的，可測得相應的值，可得隨的變化曲線如圖3.3.47（b）所示。





AB段：輸出電平為高電平，由于0≤，輸入管T₀截止，此時，負載管滿足導通條件，其導通電阻很小，故

BC段：隨輸入電壓增大，輸出電壓從下降到0V。輸入電壓取值范圍為，這時輸入管T₀的柵源電壓，負載管的柵源電壓的絕對值，即輸入管和負載管均滿足導通條件，所以T₀和同時導通?？梢宰C明，在如果輸入管T₀和負載管參數完全對稱時，當時，。

CD段：輸出電壓為低電平，從圖中可知此時，負載管的柵源電壓絕對值，處于截止?fàn)顟B(tài)；而對輸入管T₀而言，因?yàn)?img height="23" src="/uploads/allimg/111115/1622262W8-658.gif" style="vertical-align: middle" width="88" />，故T₀導通，所以V。

從圖3.3.47（b）還可看出，CMOS反相器電壓傳輸特性的轉折區變化率很大，說明其開關特性接近理想的開關特性。











上述分析說明CMOS反相器的閾值電壓，即當時均可認為是低電平，而時均可認為輸入高電平，因此CMOS反相器具有較大噪聲容限電壓，且隨電源電壓的增大而增大。

圖3.3.48是CMOS漏極電流隨輸入電壓的變化曲線，與電壓傳輸特性曲線相對應，電流傳輸特性曲線也分成三個區。在AB段和CD段，輸入管和負載管只有一個管子導通，而另一個管子截止，因而電流近似為0，當的電壓值在閾值電壓附近時，兩個管子均導通，電流達最大，此時電路的功耗也最大。

輸入端保護電路

MOS管的柵極與溝道之間的二氧化硅絕緣層，厚度約m左右，其耐壓在80V～200V之間，即使很小的感應電荷源，也可以使電荷迅速地積累起來，形成高壓，產生介質擊穿，使電路遭到永久性損壞。為了保護柵源間氧化層不被擊穿，在CMOS輸入端都加有保護電路。

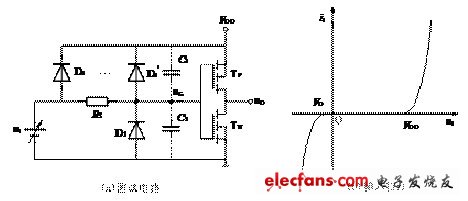

圖3.3.49所示電路，是輸入端設置有二極管保護網的CMOS反相器，圖D₁、D₂都是雙極型二極管，其正向?qū)妷簽?.5V，反向擊穿電壓在30V左右，電阻R通常為1～3K。D₁是在輸入電阻R的P型區和N型襯底間自然形成的，是一種分布式二極管結構。C₁、C₂為和柵極等效電容。

在正常工作時，由于只在0V和之間變化，保護二極管均處于截止?fàn)顟B(tài)，所以不影響電路功能。當輸入電壓出現高于或低于時，相應的保護二極管就會導通，從而把、柵極電位限制在～（）范圍內，使二氧化硅不被擊穿。

輸入特性

輸入電流隨輸入電壓的變化曲線，稱做輸入伏安特性。

圖3.3.50（a）為測試輸入特性的示意圖，圖為其輸入特性曲線。由于MOS管是電壓控制器件，輸入電阻在以上，靜態時柵極不會有電流，所以當在～（）之間變化時，；當時，D₁導通，從輸入端經D₁流入，并且隨的增加而急劇增加，圖3.3.50（b）的輸入特性曲線中反映D₁正向?qū)ǖ那闆r；當時，D₂導通，經D₂、從輸入端流出，對應于輸入特性曲線的負半部份。

上述的分析可以看出，CMOS反相器的輸入特性所反映的，實際上是輸入保護網絡的特性。



輸出特性

輸出電壓隨輸出電流的變化曲線稱做輸出伏安特性。分兩種情況討論：

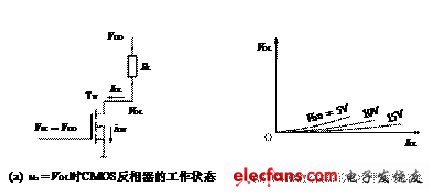

a. 低電平輸出特性，即時，導通、截止，輸出為低電平的情況，其工作狀態如圖3.3.51（a）所示，電流從經負載流入反相器，由于負載電流是流入反相器，所以稱之為灌電流負載，并把反相器能容納即允許灌入的最大電流，稱為灌電流負載能力。特性曲線如圖3.3.51（b）所示。





由特性曲線可以看出，電源電壓不同，輸出特性不同，當減小時，都會減小，相應管的導電溝道變窄，導通電阻會增加，因而輸出低電平會增大。帶負載能力下降。

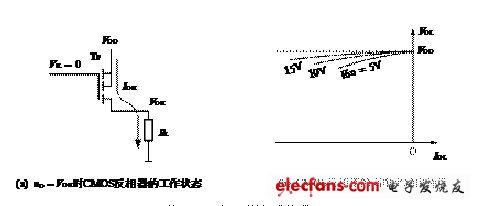

b. 高電平輸出特性，即V時，截止、導通，輸出為高電平的情況，其工作狀態如圖3.3.52（a）所示，電流從經流出，供給負載。由于負載是向反相器索取電流，所以稱之為拉電流負載，并把反相器能夠輸出的最大電流，稱為拉電流負載能力。特性曲線如圖3.3.52（b）所示。





由特性曲線可知，電源電壓不同，輸出特性不同，當增大時，會增大，相應管的導電溝道變寬，導通電阻會減小，因而輸出高電平會增大。

動態特性

由于集成電路內部電阻，電容的存在以及負載電容的影響，輸出電壓的變化總會滯后于輸入電壓的變化，產生傳輸延遲。CMOS電路的輸出電阻比TTL電路的輸出電阻大得多，其傳輸延遲時間更為顯著。

圖示3.3.53示出了CMOS反相器帶容性負載時輸出電壓波形和輸入電壓波形的關系。

當輸入電壓改變?nèi)≈禃r(shí)，CMOS反相器的狀態轉換總是伴隨著輸出、輸入電容的充、放電過程。電容上的電壓是不能突變的，所以輸出電壓的變化總是滯后于輸入電壓的。CMOS電路的傳輸時間和是以輸入、輸出波形對應于邊上等于最大幅度50%的兩點時間間隔來定義的。











：輸出電壓由高電平變?yōu)榈碗娖降膫鬏敃r(shí)間。

：輸出電壓由低電平變?yōu)楦唠娖降膫鬏敃r(shí)間。

平均傳輸延遲時間：





五、CMOS邏輯門

CMOS與非門如圖3.3.54所示，其中圖為電路，圖為邏輯符號。



當、兩個輸入信號中有一個為0時，與該端相連的N溝道MOS管截止，P溝道MOS導通。由于兩個N溝道MOS管串聯，只要其中一個截止，輸出端對地的電阻就非常大；兩個并聯的P溝道MOS管只要其中一個導通，輸出端和電源之間電阻就很小，因此輸出端就輸出高電平。只有兩個輸入信號和均為1時，兩個N溝道MOS管均導通，兩個P溝道MOS管均截止，這時輸出為0。因此，該電路具有與非功能

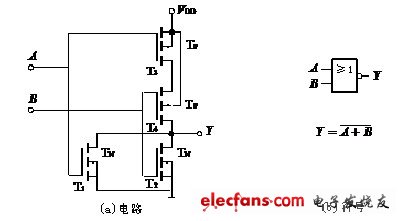

CMOS或非門如圖3.3.55所示，其中圖為電路，圖為邏輯符號。

當、兩個輸入信號中有一個或兩個為1時，與該端相連的N溝道MOS管導通，P溝道MOS截止。由于兩個N溝道MOS管并聯，只要其中一個導通，輸出端對地的電阻近似為0；而兩個相串聯的P溝道MOS管只要其中一個截止，輸出端和電源之間電阻就很大，所以輸出端為低電平。只有兩個輸入信號和同時為0時，兩個N溝道MOS管均截止，兩個P溝道MOS管均導通，這時輸出才為1。因此，該電路具有或非邏輯功能。



上述電路雖然簡單，但存在一些嚴重缺點，以圖3.3.55所示或非門為例來說明。

首先，它的輸出電阻受輸入端狀態的影響：

當，時，兩個串聯的（、）管導通，；

當，時，管導通，；

當，時，管導通，；

當，時，兩個并聯的（、）管導通，∥可見，由于輸入狀態不同，輸出電阻相差四倍之多。

其次，當輸入端數目增多時，輸出高電平也隨著相應降低。因?yàn)樵谳敵龈唠娖綍r(shí)，所有的P溝道MOS管導通，輸出高電平為串聯PMOS管導通壓降，所以輸入端數目越多，也就越低，的下降使高電平噪聲容限降低，這是不利的。

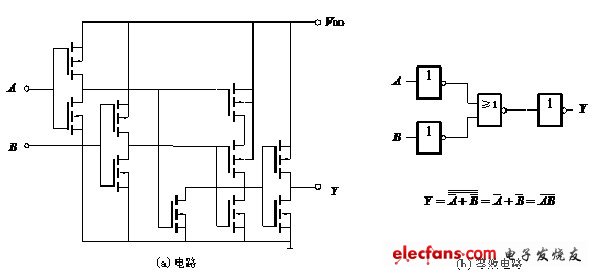

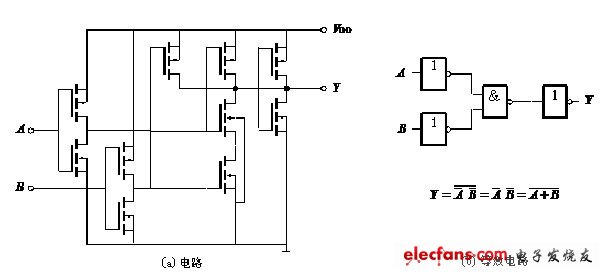

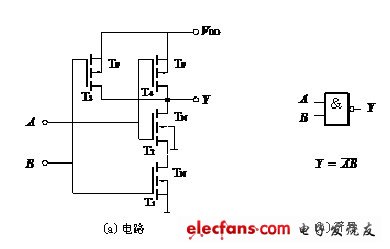

為了克服這些缺點，在上述基本門電路基礎上，每個輸入端、輸出端增加一級反相器，構成帶緩沖級的CMOS管。帶緩沖級的CMOS與非門是在或非門的輸入端和輸出端接入反相器構成，如圖3.3.56所示，圖為電路，圖為其等效電路。類似的方法，帶緩沖級的CMOS或非是在與非門的輸入端和輸出端接入反相器構成。如圖3.3.57所示。





六、CMOS漏極開路門（OD門）

與TTL電路中的OC門類似，CMOS門的輸出電路結構也可以做漏極開路的形式，如圖3.3.58所示。OD門工作時必須外接電源和電阻，電路才能工作，實現；當不接電源和電阻時，電路將不能工作。



把幾個OD門的輸出端用導線連接起來可實現線與邏輯功能；由于OD門輸出MOS管漏極電源是外接，輸出高電平隨的不同而改變，所以O(shè)C門能方便地用來實現電平移位；外接電阻的計算方法與TTL中的OC門情況類似。

七、CMOS三態門

三態輸出CMOS門是在普通門電路上，增加了控制端和控制電路構成。CMOS門三態門有多種形式。

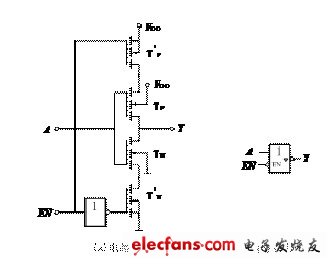

低電平有效的CMOS三態門如圖3.3.59所示。它是在反相器基礎上增加一對P溝道和N溝道MOS管。當控制端時，和同時截止，輸出呈高阻態；當控制端時，和同時導通，反相器正常工作。所以這是低電平有效的三態輸出門。

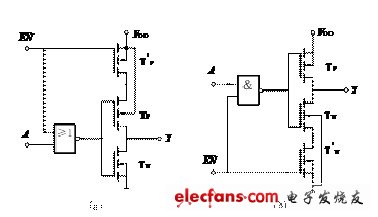

圖3.3.60給出了另一種電路結構的CMOS三態門，它是在反相器基礎增加一個控制門（或）和一個或非門（或與非門）。圖中，時，截止，同時或非門輸出為零，使截止，所以輸出呈高阻態。反之，當時，導通，輸出。同理可分析圖在時，輸出呈高阻態，而時，輸出。





八、CMOS傳輸門

CMOS傳輸門由P溝道增強型MOS管（其襯底接）和N溝道增強型MOS和（其襯底接地），源極和漏極、漏極和源極相連而構成，如圖3.3.61所示。由于MOS管的結構對稱，所以信號可以雙向傳輸。和時互補的控制信號，是被傳輸?shù)哪M電壓信號。

①.當、，即端為低電平0V、端為高電平時，、兩管均截止；輸出和輸入之間呈現高阻抗，一般大于，所以輸出和輸入之間等效于斷開。

②.當、，即端為高電平、端為低電平0V時，只要在0到之間變化，和兩MOS管中總有一個管子導通，使輸出和輸入之間呈低阻抗，即傳輸門導通。
