組合邏輯電路中，有兩個方面的問題是我們十分關注：第一個是對于給定的組合電路，確定其邏輯功能，即組合電路的分析；第二個是對于給定的邏輯功能要求，在電路上如何實現它，即組合電路的設計。要解決這兩方面的問題必須把門電路和邏輯代數的知識緊密地聯系起來。

4.2.1組合邏輯電路一般分析方法

分析組合邏輯電路的目的，就是針對給定的組合電路利用門電路和邏輯代數知識，確定電路的邏輯功能。也是我們了解和掌握組合電路模塊邏輯功能的主要手段。組合電路的分析步驟大致如下：

１．根據給定的邏輯電路圖，寫出各輸出端的邏輯表達式；

２．對各邏輯表達式進行化簡與變換；

３．列出真值表；

４．邏輯功能的評述。

在分析的過程中，完成第二步即通過對輸出表達式的化簡與變換，若邏輯功能已明朗，則可通過表達式進行邏輯功能的評述；一般情況下，必須分析真值表中輸出和輸入之間取值關系，才能準確判斷電路的邏輯功能。

4.2.2 組合電路分析舉例

下面舉例說明組合電路的分析方法。

例４.2.1  試分析確定圖4.2.1所示組合電路的邏輯功能。

解 １.根據給定的邏輯電路圖，寫出輸出邏輯表達式。根據組成電路各邏輯門的功能，從輸入到輸出逐級寫出各邏輯門的邏輯門函數表達式。

                         （4.2.1）

輸出函數表達式為

                  （4.2.2）

２．輸出表達式（4.2.2）已經是最簡表達式，不需要化簡和變換，并且由表達式可直接判斷電路的邏輯功能，因?yàn)楸磉_(dá)式（4.2.2）和異或邏輯運算的邏輯表達式完全一致，故可確定圖4.2.1表示的組合電路實現了異或邏輯功能。

例４.2.2  試分析確定圖4.2.2所示組合電路的邏輯功能。

解 １.根據給定的邏輯電路圖，寫出輸出邏輯表達式。

                          (4.2.3)

            (4.2.4)

　　２．對輸出表達式進行化簡和變換。

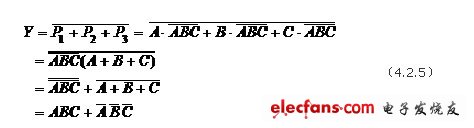

運用代數化簡法，式(4.2.4)可化簡如下：

　?。常杀磉_(dá)式（4.2.5）可列出真值表如表４.２.１所示

　?。矗壿嫻δ艿脑u述。

　　根據真值表，分析輸出、輸入之間的取值關系可知，僅當輸入量Ａ、Ｂ、Ｃ取值都為０或都為１時，輸出Y的值為１，其他情況輸出Y均為０。或者說三個輸入量取值一致時輸出才為１，三個輸入量取值不一致時輸出為０。所以該電路具有檢查輸入信號是否一致的邏輯功能，一旦輸出為０，則表明輸入不一致。這種電路通常被稱為不一致電路。在一些可靠性要求較高的系統中，往往采用幾套設備同時工作，一旦運行結果不一致，不一致電路便發報警信號。
