上一節所討論的組合電路一般分析方法通常稱為“四步法”，不僅在分析由小規模集成器件（SSI）構成的組合電路時適用，在分析由中規模集成器件（MSI）構成的組合電路時也適用，不論組合電路的結構簡單或復雜，均可按這四個步驟分析確定電路的邏輯功能。下面結合常用組合電路的分析，進一步掌握這一分析方法。對于這些常用的組合電路均有中規模集成產品，因此掌握這些電路的工作原理、邏輯功能以及在應用中應該注意的問題才是關鍵所在。
4.3.1 加法器
一．半加器與全加器
1．半加與全加的概念
半加：僅考慮兩個一位二進制數相加，稱為半加。如果用
和
表示兩個一位的二進制數，用
表示它們相加后的和數，用
表示它們相加后可能的進位，真值表如表4.3.1所示。
全加：在兩個N位的二進數
和
相加的過程中，根據多位數加法規則，第i位數相加時，必定為
，其中
是第i-1位向前的進位，這種在考慮兩個一位二進數相加時，同時考慮來自于低位向前進位的一位二進制數加法就稱為全加。真值表如表4.3.2所示。
|
表4.3.2 全加器真值表 |
||||
|
輸 入 |
輸 出 |
|||
|
Ai |
Bi |
Ci-1 |
Si |
Ci |
|
0 |
0 |
0 |
0 |
0 |
|
0 |
0 |
1 |
1 |
0 |
|
0 |
1 |
0 |
1 |
0 |
|
0 |
1 |
1 |
0 |
1 |
|
1 |
0 |
0 |
1 |
0 |
|
1 |
0 |
1 |
0 |
1 |
|
1 |
1 |
0 |
0 |
1 |
|
1 |
1 |
1 |
1 |
1 |
2．電路圖與邏輯符號
實現半加功能的電路如圖4.3.1所示。
由圖4.3.1（a）可寫出半加器輸出端的邏輯表達式：
(4.3.1）
(4.3.2)
根據邏輯表達式（4.3.1）和（4.3.2）列出真值表如表4.3.1所示。

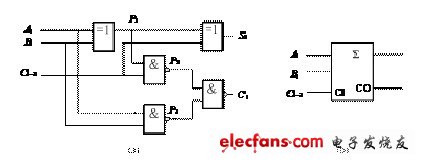

實現全加功能的電路如圖4.3.2所示。根據電路中各門電路的邏輯功能，可寫出輸出端的邏輯表達式：
，
，
（4.3.3）
（4.3.4）
容易驗證（4.3.3）式和（4.3.4）式的真值表如表4.3.2一致。
二．多位數加法電路
1．四位串行進位加法器

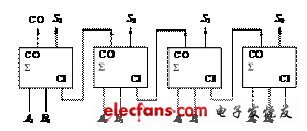

在一位二進數全加器的基礎上，可以構成多位數加法電路，圖4.3.3所示為四位二進制數的加法電路。由于每一位相加的結果，必須等到低位的進位產生以后才能建立，因此這種加法電路也叫做串行進位加法器。串行進位加法器的最大缺點是運算速度慢。
2．四位超前進位加法器

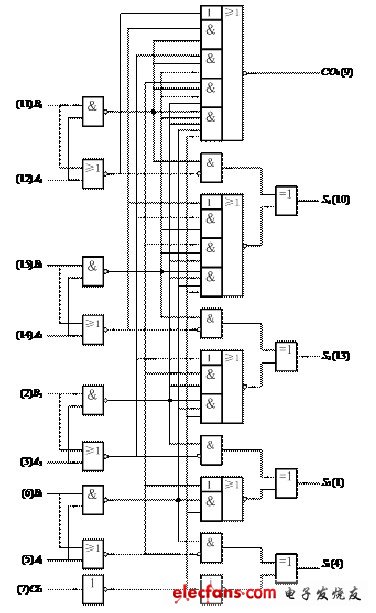

為了提高多位加法器的運算速度，必須設法減小或消除由于進位信號串行傳送所消耗的時間。圖4.3.4所示為74LS283四位超前進位加法器。所謂“超前進位”，是指進位信號由加數和被加數直接產生，每位相加的結果不需要等待低位的向前進位，從而消除了傳送低位進位信息所需的時間，大大提高了多位數相加時的運算速度。圖4.3.5所示為四位加法器的邏輯電路圖。
4.3.2 編碼器
一、普通編碼器
能將指定信息變換為特定的二進制代碼的電路稱為編碼器。圖4.3.6為8線/3線編碼器的示意圖，輸入的
8個端是低電平為有效信號，當某一端有輸入有效信時，則輸出一組三位的二進制代碼Y2Y1Y0，8線/3線編碼器的編碼真值表見表4.3.3。顯然，編碼的信息愈多，輸出的二進制數的位數愈多。當輸入端指定的信息數量為2n 時，則輸出n位二進制代碼。
能完成表4.3.3邏輯功能的電路如圖3.3.7所示，從圖中可以看出，輸入的8個端 中，每次只允許有一個輸入端輸入編碼信號，如：要對
進行編碼，則只允許輸入為零，其他輸入端均為無效電平1，輸出的將是的二進制代碼。否則，輸出的二進制代碼將產生混亂。
|
表4.3.3 8線/3線編碼器真值表 |
||||||||||
|
輸 入 |
輸 出 |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
0 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
|
1 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
1 |
|
1 |
1 |
0 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
|
1 |
1 |
1 |
0 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
|
1 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
1 |
0 |
0 |
|
1 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
0 |
1 |
|
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
0 |
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
二、優先編碼器
在優先編碼器中允許同時輸入兩個以上的編碼信號，但電路只對其中優先級別最高的進行編碼，不理睬級別低的信號，或者說級別低的信號不起作用，這樣的編碼器電路稱為優先編碼器。在優先編碼器中優先級別高的信號排斥優先級別低的信號，其優先級別的高低完全由設計人員根據實際情況的輕重緩急決定。表4.3.4示出了8線/3線優先編碼器74LS148的真值表，相應的邏輯圖如圖4.3.8所示。
