5.4.1  D觸發器電路結構與工作原理

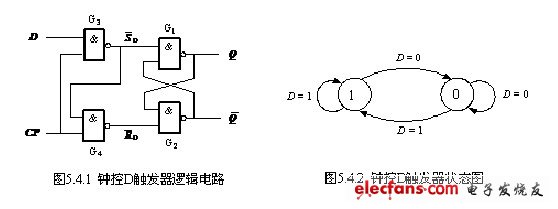

    簡單的鐘控D觸發器的邏輯電路如圖5.4.1所示。它也是在基本的RS觸發器的基礎上發展而來的。D觸發器只有一個數據端。

    下面結合其電路結構分析其工作原理。

    當時鐘信號CP = 0時，經G₃和G₄與非門后，得、，所以D觸發器得邏輯狀態保持不變。

    當時鐘信號CP = 1時，經G₃和G₄與非門后，得、，代入基本RS觸發器得特性方程可得：

                     (5.4.1)

上式即為D觸發器特性方程，根據基本RS觸發器約束條件：

所以鐘控D觸發器輸入端沒有約束條件得限制。從式（5.4.1）的特性方程可以看出其工作得特點為：CP = 0時，觸發器狀態保持不變；CP = 1時，觸發器的輸出端接收輸入端D的數據，保存在輸出端。根據這一特性可以作出其狀態圖如圖5.4.2所示，其邏輯狀態轉移真值表如表5.4.1所示。

 例5.4.1 在圖5.4.1所示的鐘控D觸發器中，已知CP和D的波形如圖5.4.3所示，試畫出輸出端的電壓波形。設初始狀態。

解：鐘控D觸發器的工作特點是在時鐘信號為1期間，輸出端根據輸入端D的數據而發生變化。根據這一特點作出輸出端的電壓波形如圖5.4.3所示。

5.4.2  邊沿D觸發器

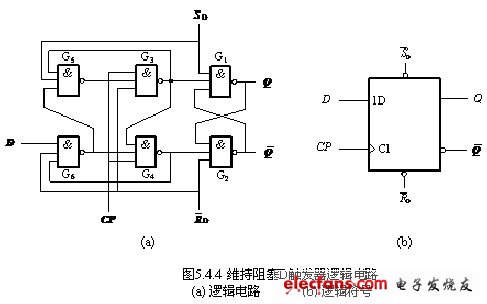

    鐘控D觸發器同樣存在CP = 1期間的多次翻轉現象。只有采用邊沿結構的D觸發器才能解決這個問題，使輸出端的值只與時鐘信號邊沿時刻所對應的D數據有關。圖5.4.4為維持阻塞D觸發器邏輯電路圖和符號。

電路中、是異步復位、置位功能端，其作用如下：

(1)當、時，門G₂輸出為1，即；同時的低電平送到了G₃，則G₃輸出為1，G₁的三個輸入端都為1，G₁則輸出為0，即，觸發器復位。

(2)當、時，G₁輸出為1，即；同時的低電平送到了G₅，則G₅輸出為1，如果CP = 1，則G₃的三個輸入端都為1，G₃輸出為0，得G₄的輸出為1，從而得出G₂輸出為0，即，如果CP = 0，G₃ 和G₄輸出都為1，得G₂輸出為0，即，觸發器置位。

從分析的結果來看，和的復位和置位與時鐘信號CP無關，都是低電平有效。

    、中沒有低電平出現時，在時鐘信號的邊沿作用下，輸出端的邏輯狀態與輸入端的數據D有關。其工作原理如下：

    (1)當D= 0時

在CP= 0時，G₃、G₄的輸出為1，G₆ 輸出為1，G₅輸出為0，此低電平封鎖了G₃。在CP由0→1時刻，G₄的輸入端的時鐘信號變?yōu)?strong>1，其全部的輸入端都是1，所以G₄輸出為0，從而、。G₄輸出0送到了G₆，此時即使D的數據發生變化，G₆的輸出也不會改變。所以將G₄到G₆的連線稱為置0維持線。G₃到G₄的連線稱為置0阻塞線。

(2) 當D= 1時

在CP= 0時，G₃、G₄的輸出為1，G₆ 輸出為0，此低電平封鎖了G₄，G₅輸出為1。在CP由0→1時刻，G₃的輸入端的時鐘信號變?yōu)?strong>1，其全部的輸入端都是1，所以G₃輸出為0，從而、。G₃輸出0送到了G₅，此時即使D的數據發生變化，G₅的輸出也不會改變。所以將G₃到G₅的連線稱為置1維持線。G₅到G₆的連線稱為置1阻塞線。

   通過上面的分析可知，由于采用了維持阻塞結構，在CP信號的上升沿到來時將D的數據送到了輸出端，具有邊沿觸發特性，在CP信號上升沿之后，D的數據即使發生變化，也不會影響到輸出端。其抗干擾能力比主從結構的觸發器強。

    邊沿D觸發器的特性方程為：

。                           （5.4.2）

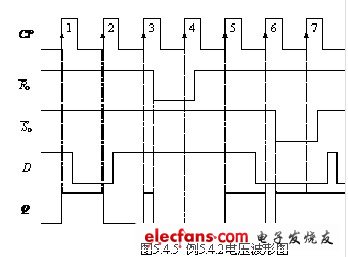

例5.4.2 在圖5.4.4所示的邊沿D觸發器中，已知CP、D、和波形如圖5.4.5所示，試畫出輸出端的電壓波形。設初始狀態。

解：根據邊沿D觸發器的工作特點，電路中、是直接復位、置位功能端，與此時的CP和D信號無關，在、同時為高電平時，時鐘信號的上升沿到來時將D的數據保存到輸出端。作出輸出端的電壓波形如圖5.4.5所示。

   利用CMOS傳輸門也可以組成鐘控D觸發器。其電路結構如圖5.4.6所示。電路由兩個傳輸門和兩個非-門組成。

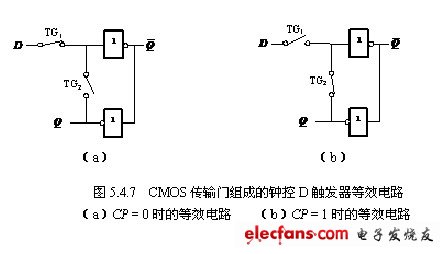

當CP = 0時，TG₁導通，TG₂關斷，此時的等效電路如圖5.4.7（a）所示，觸發器的輸出端和的值與輸入端D有關，即：，。當CP = 0時，TG₂導通，TG₁關斷，此時的等效電路如圖5.4.7（b）所示，觸發器的輸出端和的狀態保持不變。

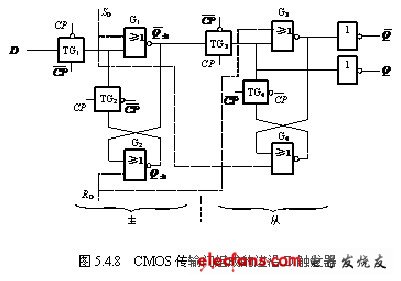

       利用CMOS傳輸門也可以組成邊沿D觸發器，其電路結構如圖5.4.8所示。

電路采用的是主從結構，將兩個CMOS傳輸門組成的鐘控D觸發器連接而成。圖中的虛線表明的是D觸發器的異步復位、置位功能端R_D、S_D，是高電平有效復位和置位。

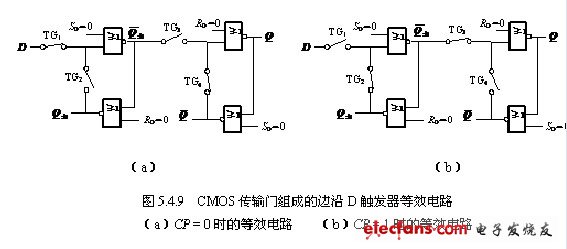

當CP = 0時，TG₁導通，TG₂關斷，TG₃關斷，TG₄導通，此時的等效電路如圖5.4.9（a）所示，觸發器的輸出端跟隨輸入端D的數據變化而變化，而輸出端和的值保持不變。

當CP = 1時，TG₂導通，TG₁關斷，TG₄關斷，TG₃導通，此時的等效電路如圖5.4.9（b）所示，觸發器的輸出端和的值取決與的值，也就是說在時鐘信號的上升沿到來時，將主觸發器的數據送到輸出端保存下來，而在時鐘信號下降沿前夕，的值是等于此時的輸入端D的值，所以在CP由0→1時，輸出端接收D的數據，也就是邊沿觸發器的特點。其邏輯符號如圖5.4.4（b）所示。
