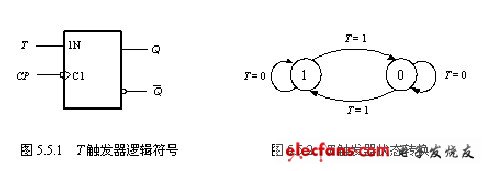

T觸發器是一種使用較多的觸發器，將JK觸發器的J、K輸入端相連，接成一個輸入端T，即J = K = T，組成的觸發器就稱為T觸發器。圖5.5.1為T觸發器邏輯符號。在JK觸發器的基礎上可以得出T觸發器的特性方程為

                     （5.5.1）

當T＝0時，由其特性方程可得，即在時鐘信號的作用下，輸出端的狀態保持不變。

    當T＝1時，由其特性方程可得，即在時鐘信號下降沿的作用下，輸出端的狀態翻轉為相反的狀態。在這種條件下，也稱為觸發器

    T觸發器的邏輯狀態轉換圖如圖5.5.2所示。

    例5.5.1 在圖5.5.1所示的T觸發器中，已知CP、T的波形如圖5.5.3所示，試畫出輸出端的電壓波形。設初始狀態。

解： 根據T觸發器的動作特性可以作出輸出端的電壓波形圖如圖5.5.3所示。
