在前面介紹的RS、JK、D和T觸發器中，RS觸發器是基本觸發器，其他三種觸發器是在RS觸發器基礎上發展而來的，RS觸發器使用時有約束條件的限制；JK的邏輯功能最完善；D觸發器具有單端輸入、使用方便的優點；T觸發器具有受控計數的功能。這四種觸發器各有特點，它們之間可以相互轉換。
5.6.1 JK觸發器轉換為其他觸發器
JK觸發器可以轉換為RS觸發器、D觸發器、T觸發器、
觸發器。下面分別說明它們之間的轉換問題。
(1) JK觸發器轉換為RS觸發器
根據（5.2.2）式可知高電平有效的RS觸發器的特性方程為
根據（5.3.1）式可知JK觸發器的特性方程為
為了將JK觸發器轉換為RS觸發器，實現RS觸發器的邏輯功能，需將RS觸發器特性方程作相應的變換，和JK觸發器的特性方程比較，找到J、K輸入端應作什么樣的變化。則：
（5.6.1）
將（5.6.1）式與JK觸發器的特性方程的相比較，可得
,
（5.6.2）
結合約束條件RS = 0，代入上式
（5.6.3）

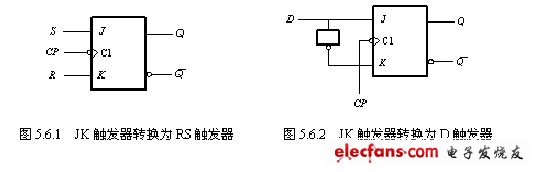

所以，根據（5.6.2）與（5.6.3）式可以作出JK觸發器轉換為RS觸發器的邏輯電路，如圖5.6.1所示。
(2) JK觸發器轉換為D觸發器
根據(5.4.1)式可知D觸發器的特性方程為
根據(5.3.1)式可知JK觸發器的特性方程為
為了將JK觸發器轉換為D觸發器，實現D觸發器的邏輯功能，需將D觸發器特性方程作相應的變換，和JK觸發器的特性方程比較，找到J、K輸入端應作什么樣的變化。則：
(5.6.4)
將（5.6.4）式與和JK觸發器的特性方程的相比較，可得
,
(5.6.5)
所以，根據（5.6.5）式可以作出JK觸發器轉換為RS觸發器的邏輯電路，如圖5.6.2所示
(3)JK觸發器轉換為T觸發器
T觸發器是JK觸發器的一個特例，根據5.5.1式，JK觸發器轉換為T觸發器時，

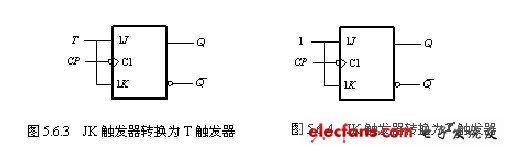

只需將J、K短接即可，其轉換電路如圖5.6.3所示：
JK觸發器轉換為
觸發器，只需將T接固定的高電平為1即可。轉化電路如圖5.6.4所示。
5.6.2 D觸發器轉換為其他觸發器
D觸發器可以轉換為RS觸發器、JK觸發器、T觸發器、觸發器。下面分別說明它們之間的轉換問題。
(1) D觸發器轉換為RS觸發器
根據(5.2.2)式可知高電平有效的RS觸發器的特性方程為
根據(5.4.1)式D觸發器的特性方程為
為了將D觸發器轉換為RS觸發器，實現RS觸發器的邏輯功能，需將RS觸發器特性方程作相應的變換，比較特性方程可得：
（5.6.6）

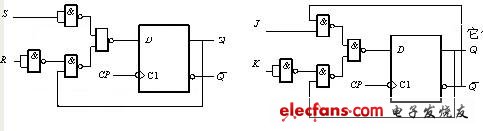

所以，根據（5.6.6）式可以作出JK觸發器轉換為RS觸發器的邏輯電路，如圖5.6.5所示。
(2) D觸發器轉換為JK觸發器
根據(5.3.1)式可知JK觸發器的特性方程為
根據(5.4.1)式可知D觸發器的特性方程為
為了將D觸發器轉換為JK觸發器，實現JK觸發器的邏輯功能，需將D觸發器特性方程作相應的變換，比較特性方程可得：
（5.6.7）
所以，根據（5.6.7）式可以作出JK觸發器轉換為RS觸發器的邏輯電路，如圖5.6.6所示
(3) D觸發器轉換為T和T’觸發器
通過上面的分析可知，D觸發器可以轉換為其他類型的觸發器只需將要轉化成的觸發器特性方程等于D數據端即可。D觸發器可以轉換為T觸發器如圖5.6.7所示。轉換為T’觸發器時，只需令T = 1即可。
