5.1 由與-非門組成的RS觸發器中，已知輸入端的電壓波形如圖T5.1所示，畫出輸出端和的電壓波形圖。

5.2 分析圖T5.2所示電路的邏輯功能，列出真值表，寫出邏輯函數式。

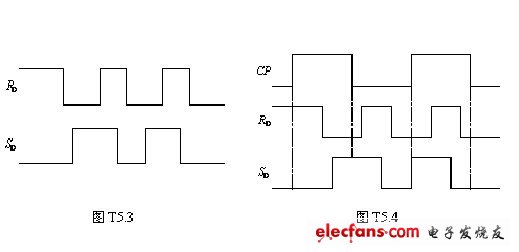

5.3 由或-非門組成的RS觸發器輸入端波形如圖T5.3所示，畫出輸出端和的電壓波形圖。

5.4 已知主從RS觸發器輸入端的的電壓波形如圖T5.4所示，畫出輸出端和的電壓波形圖。設初始狀態。

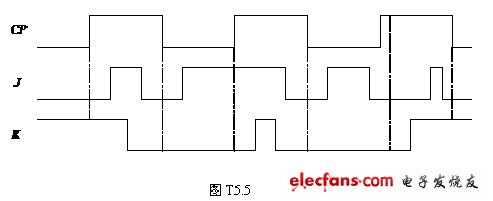

5.5 已知主從JK觸發器CP、J、K的電壓波形如圖T5.5所示，畫出輸出端Q_主和的電壓波形圖。設初始狀態。

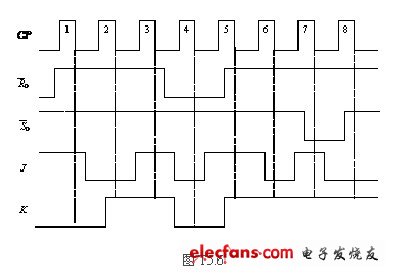

5.6 已知邊沿JK觸發器CP、J、K、、的電壓波形如圖T5.6所示，畫出輸出端和的電壓波形圖。設初始狀態。

5.7 已知邊沿D觸發器的輸入波形CP、D、、如圖T5.7所示，畫出輸出端的電壓波形圖。設初始狀態。

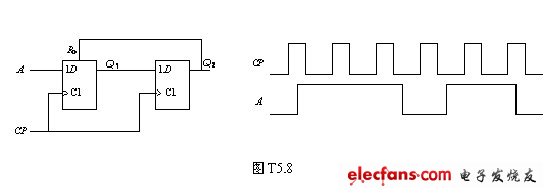

5.8 已知邊沿D觸發器構成的電路及輸入波形如圖T5.8所示，設觸發器的初態為0，試分別畫出Q₁和Q₂的電壓波形。

 5.9 畫出圖T5.9所示電路觸發器輸出端Q以及輸出端Y的電壓波形圖。設初始狀態。

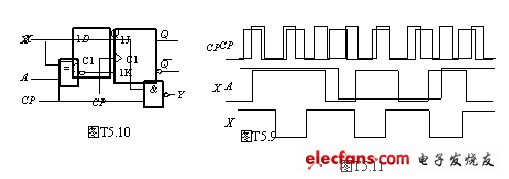

5.10 在圖T5.10所示的邏輯電路中，分別寫出A= 1和A = 0時，Q的函數表達式，說明實現的功能。

5.11 在圖T5.10所示電路中輸入端信號如圖T5.11所示，試畫出輸出Q的電壓波形。設初始狀態。

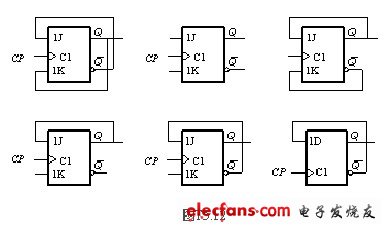

5.12 在圖T5.12各觸發器中，初始狀態為0，試分別畫出5個時鐘脈沖作用期間，輸出端Q的電壓波形。設初始狀態。

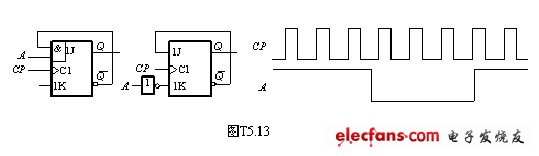

5.13 寫出圖T 5.13所示電路的邏輯函數表達式，已知時鐘信號、輸入端A的電壓波形如圖T5.13所示，分別作出輸出端Q的電壓波形。

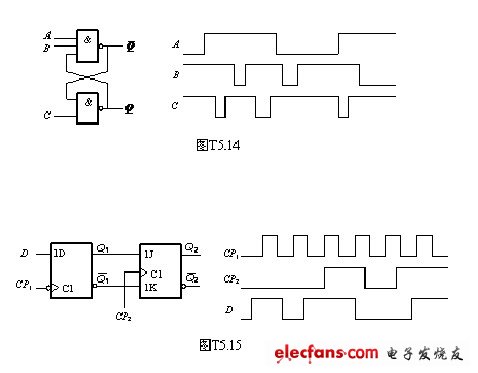

5.14由與-非門組成的觸發器電路如圖T5.14所示，寫出Q的函數表達式，輸入波形如圖T5.14所示，試畫出輸出端和的電壓波形圖。

5.15畫出圖T5.15所示電路輸出端的電壓波形圖。設初始狀態。

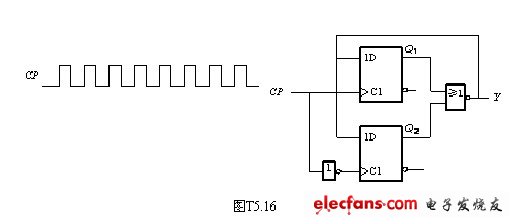

5.16由邊沿D觸發器組成的電路如圖T5.16所示，已知時鐘信號如圖中所示，試畫出時鐘信號作用下，輸出端、和和Y的電壓波形圖。設初始狀態。
