時序邏輯電路的分析，就是根據時序邏輯電路，得出該電路在時鐘信號及輸入信號的作用下，存儲電路的狀態轉換關系及電路的輸出結果，概括該電路的邏輯功能。分析時序邏輯電路一般采用存儲電路的狀態轉移方程、輸出邏輯函數表達式、狀態轉移表（圖）及電壓波形圖等方法。

6.2.1同步時序邏輯電路的分析方法

同步時序邏輯電路的分析步驟可用圖6.2.1所示框圖來表示。

分析過程的具體步驟為：

(1) 根據邏輯電路寫出各個觸發器的驅動方程，即寫出每個觸發器輸入端的邏輯函數表達式。

(2) 根據所給觸發器，將得到的驅動方程代入觸發器特性方程，得到時鐘脈沖作用下的狀態方程。

(3) 從邏輯電路中寫出輸出端的邏輯函數表達式。

(4) 將任何一組輸入變量的取值及電路的初始狀態，代入狀態轉移方程中和輸出函數表達式中，得到時鐘信號作用下的存儲電路的次態邏輯值；再以得到的次態邏輯值為初始狀態，和此時的輸入變量的取值，再次代入狀態轉移方程中和輸出函數表達式中，又得到新的次態邏輯值以及電路的輸出值,如此循環代入邏輯值，直到所有輸入變量的取值和所有邏輯狀態值全部代入。將存儲電路的狀態轉換以及電路的輸出用表格的形式來描述它們之間的關系，稱為狀態轉移表。將存儲電路狀態之間的轉換關系用圖形的方式來描述，就是狀態轉換圖。

(5) 檢查狀態轉換圖(狀態轉移表)，如果在時鐘信號和輸入信號的作用下，各個狀態之間能夠建立聯系，則說明該時序邏輯電路能夠自啟動，否則不能自啟動。

(6) 根據狀態轉換表（圖）來畫觸發器和輸出端的時序圖（即電壓工作波形圖）。

(7) 邏輯功能概述。

6.2.2同步時序邏輯電路的分析舉例

下面通過例題來分析時序邏輯電路。

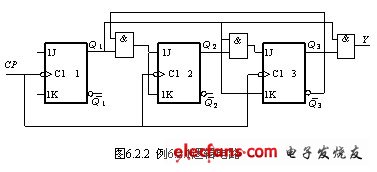

    例6.2.1 分析圖6.2.2所示的同步時序邏輯電路。圖中觸發器由TTL門電路組成。




解：電路是由三個JK觸發器組成的同步時序邏輯電路，電路中沒有其他的輸入信號，時鐘信號是作為觸發信號而作用在電路中的，屬于下降沿觸發。觸發器的3個輸出端為：Q₁、Q₂、Q₃，電路的輸出端為Y。

    觸發器1的J、K輸入端懸空，由于題中的JK觸發器是由TTL門電路組成，結合第三章TTL邏輯門的內部結構可知，在輸入端懸空的情況下可視為高電平輸入。所以可以得到該時序電路的驅動方程為：

                         （6.2.1）

代入式(5.3.1)JK觸發器的狀態方程：，可得電路的狀態轉移方程為：

                    （6.2.2）

輸出端Y的表達式為：

                                                        （6.2.3）

上面得到的狀態轉移方程是在時鐘信號的下降沿作用下的次態與初態的關系。從這些方程中我們并不容易看出邏輯狀態間的轉換關系，也不容易總結出其邏輯功能。在前面的章節中介紹了邏輯真值表，它反映的是邏輯電路中輸入和輸出的邏輯關系，也可以作出時序邏輯電路的真值表，可以把初態看作真值表中的輸入量，次態看作真值表的輸出量，這種真值表在這里叫做狀態轉移表。

根據這一方法，作狀態轉移表時，可以先假設初始狀態為，在時鐘信號的下降沿到來時，為計算次態的結果，須將初態值代入（6.2.2）式的狀態轉移方程中，得到次態結果為，再將得到的次態作為下一個時鐘脈

沖下降沿作用時的初態，再次代入（6.2.2）式中，于是又得到一個新的次態結果，，依此類推的方法，得到一系列的次態值，記錄在表6.2.1中。

表6.2.1  例6.2.1狀態轉移表
	時 鐘 信 號	初     態	次     態	輸    出
				Y
有 效 狀 態	1 ↓ 2 ↓ 3 ↓ 4 ↓ 5 ↓ 6 ↓	0       0        0 0       0        1 0       1        0 0       1        1 1       0        0 1       0        1	0       0        1 0       1        0 0       1        1 1       0        0 1       0        1 0       0        0	0 0 0 0 0 1
偏 離狀 態	1 ↓ 2 ↓	1       1        0 1       1        1	1       1        1 0       1        0	0 1























在表6.2.1中，表示出了時鐘脈沖的下降沿作用下，所得到的次態值，也對應表示出了輸出端Y的值。當?shù)?個時鐘脈沖下降沿作用時，得到觸發器狀態為，再來第6個時鐘脈沖的下降沿，得到次態為，這樣又回到了假設的初始狀態，組成了時鐘脈沖的循環計數，這6個狀態的循環稱為計數狀態循環。電路中有3個觸發器，其所有輸出狀態的組合應該有8種，6個循環狀態之外的其他兩種狀態為110和111，這兩種狀態稱為偏離狀態。將初始狀態代入式（6.2.2）中，可知兩個時鐘脈沖作用之后，仍然可以進入到計數循環中去。

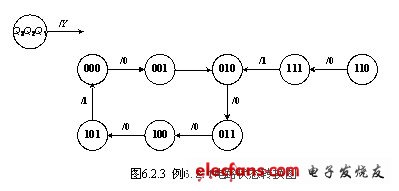

從邏輯狀態轉換表中還不易直觀的看出邏輯狀態之間的轉換關系，利用狀態轉換圖可以更簡潔明了的表示其狀態轉換關系。其狀態轉換圖如圖6.2.3所示。

在狀態轉換圖中，表示出了觸發器的所有狀態之間的轉換關系。同時也用斜線表示出了輸入量和輸出量之間的關系，輸入量寫在斜線的上面，輸出量寫在斜線的下面。在例6.2.1中，只有時鐘信號輸入，沒有其他的輸入量，所以在這個狀態轉換圖中沒有寫出輸入量。

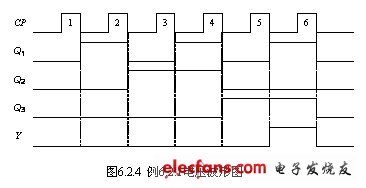

根據狀態轉換表或狀態轉換圖可以作出時鐘脈沖作用下各個觸發器的輸出和電路輸出端Y的電壓波形圖。作出例6.2.1中各觸發器和輸出信號的電壓波形如圖6.2.4所示。





從前面得出的狀態轉換表、狀態轉換圖和電壓波形圖可以看出，該邏輯電路是實現6邏輯狀態的循環，是六進制計數器，輸出端Y是進位輸出端，每6個計數脈沖產生一個高電平進位信號，可以用于計數器的級聯。偏離狀態在時鐘信號作用下也能夠進入到計數循環中去，這說明電路具有自啟動功能。也就是說，電路在受到外界干擾，使觸發器的輸出端的值為110或者111時，都可以進入到有效計數循環。這一功能提高了其抗干擾能力。

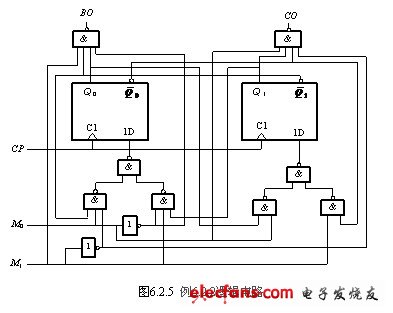

例6.2.2 分析圖6.2.5所示的同步時序邏輯電路。

解：電路是由兩個下降沿觸發的D觸發器組成的同步時序邏輯電路，電路中輸入信號為M₀和M₁，觸發器的兩個輸出端為Q₀和Q₁，電路的輸出端為B_O和C_O。

從電路中可以得到該時序電路的驅動方程為：

                      （6.2.4）

代入式（5.4.1）D觸發器的狀態方程：，可得電路的狀態轉移方程為：

                 (6.2.5)


代入式（5.4.1）D觸發器的狀態方程：，可得電路的狀態轉移方程為：

                  (6.2.5)

輸出端表達式為：

               ,                  (6.2.6)

對（6.2.5）式分析，根據輸入信號M₁和M₀的控制作用，在時鐘脈沖的上升沿作用下，觸發器輸出端Q₁和Q₀的次態方程可化簡為：

，時，,；

，時，,；

，時，,；

，時，,；

根據上面的結果可以作出狀態轉換表，如表6.2.2所示。

根據狀態表可以作出狀態轉換圖，如圖6.2.6所示。

圖6.2.6中，狀態循環之間的編碼是采用循環碼的計數編碼方式。

表6.2.2  例6.2.2狀態轉換表
輸	入	時 鐘	初	態	次	態	輸	出	功 能
M1	M0	CP					BO	CO
0 0 0 0	1 1 1 1	↑ ↑ ↑ ↑	0 0 1 1	0 1 1 0	0 1 1 0	1 1 0 0	1 1 1 1	1 1 1 0	加 計 數
1 1 1 1	0 0 0 0	↑ ↑ ↑ ↑	0 1 1 0	0 0 1 1	1 1 0 0	0 1 1 0	1 1 1 0	1 1 1 1	減 計 數
0	0	↑	×	×	0	0	1	1	置0
1	1	↑	×	×	1	0	1	1	置10









圖6.2.6(a)為，時，觸發器輸出狀態之間的轉換情況，可見其計數循環為加計數；圖6.2.6(b)為，時，觸發器輸出狀態之間的轉換情況，可見其計數循環為減計數；圖6.2.6(c)為，時，觸發器輸出狀態之間的轉換情況，可見其功能是在時鐘脈沖上升沿作用下，使觸發器輸出端置0；圖6.2.6(d)為，時，觸發器輸出狀態之間的轉換情況，可見其功能是在時鐘脈沖上升沿作用下，使觸發器輸出端Q₁Q₀置為10。

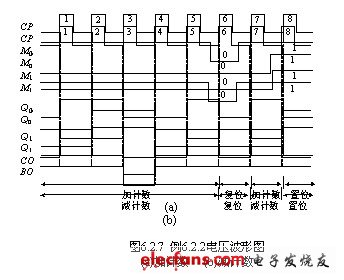

電路中的輸出端CO只有在加計數循環中，觸發器輸出為10時才為0，所以CO是實現的是進位功能。電路中的輸出端BO只有在減計數循環中，觸發器輸出為01時才為0，所以BO是實現的是借位功能。圖6.2.7為該電路的電壓波形圖。

過上面的分析可知圖6.2.5電路的邏輯功能是2位循環碼加減計數器，M₁和M₀為工作模式控制，計數的復位（Q₁＝Q₀＝0）和置位（Q₁＝1，Q₀＝0）是在時鐘脈沖作用下得到的，所以該計數器的復位和置位是與時鐘同步的。BO為減計數借位端，CO為加計數進位端。
