常用的同步時序邏輯電路有寄存器和計數器等，下面分別介紹其電路結構及工作原理。

6.3.1寄存器

   寄存器按照其電路結構可分為并行數據寄存器和移位串行數據寄存器。

1.并行數據寄存器

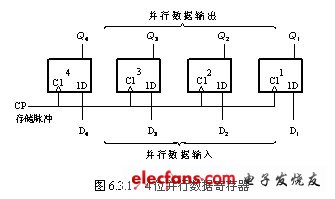

    并行數據寄存器一般用D觸發器組成，圖6.3.1為四位并行數據寄存器電路結構。用4個D觸發器實現了4位二進制數據的存儲。D觸發器的時鐘端連接在一起，4位數據輸入端為D₁～D₄，4位數據輸出端位Q₁～Q₄。




該電路的狀態轉移方程為：

，，，            （6.3.1）

將需要存儲的數據加在輸入端，當時鐘信號的上升沿到來時，可將輸入端的數據送到輸出端并保存下來，直到下一個時鐘信號的上升沿到來時才會根據此時的輸入數據而改變。

    從圖6.3.1可以看出，要存儲一個4位二進制數，只需要一個時鐘信號就可以，所加入的數據和輸出的數據都是并行的。所以就稱為并行數據寄存器。

2.移位數據寄存器

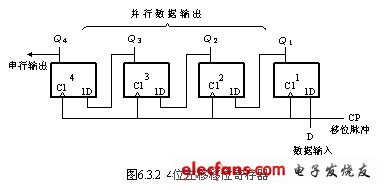

    移位數據寄存器分為左移寄存器和右移寄存器，其輸入端只有一個，存儲數據是在多次時鐘脈沖的作用下而完成的。4位左移移位數據寄存器的電路結構如圖6.3.2所示。

該電路的狀態轉移方程為：

，，，            （6.3.2）

在圖6.3.2所示電路中，假設初態Q₁～Q₄全為0，現將一個4位二進制數1010存儲下來，工作時先將最高位數據1加在D數據輸入端上，加入第一個時鐘脈沖后，只有Q₁ = 1。然后加數據0在D上，加入第二個時鐘脈沖，則得到Q₂ = 1、Q₁ = 0，如

此加入4個時鐘脈沖后可將輸入端數據1010存儲到輸出端Q₁～Q₄。可以用表6.3.1來表示其移位過程。數據存儲下來后，若要將數據輸出移出寄存器，需再次輸入4個時鐘脈沖即可，移位串行輸出端為Q₄。

表6.3.1  4位左移移位寄存器移位過程表
時鐘次 數	D	觸 發 器 輸 出
		Q4	Q3	Q2	Q1
0 1 2 3 4	1 0 1 0	0 0 0 0 1	0 0 0 1 0	0 0 1 0 1	0 1 0 1 0

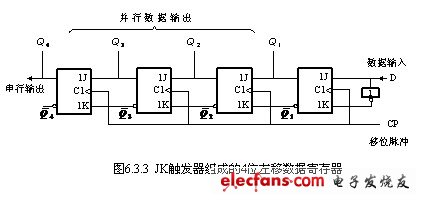

用JK觸發器也可以組成移位數據寄存器，其電路結構形式如圖6.3.3所示。其移位數據存儲的原理請讀者自己分析，在此不再贅述。

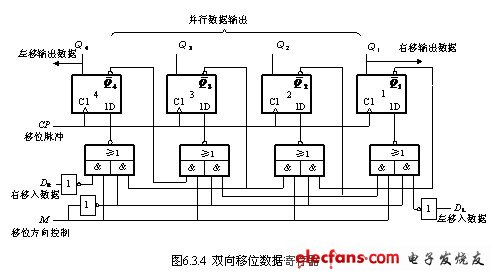

上面分析的移位數據寄存器只能實現單方向的移位，在數據存儲有時需要雙向移位，圖6.3.4為實現這種功能的雙向移位數據寄存器。

電路中不同移位方向的數據所加到的輸入端是不同的，右移輸入的數據為D_R，左移輸入的數據為D_L，移位方向的控制端為M，并行輸出端為Q₄～Q₁，右移位輸出端為Q₁，左移位輸出端為Q₄，該電路的狀態轉移方程為：


                    （6.3.3）

    當M = 1時，式（6.3.3）可以化簡為：

                            （6.3.4）

從式（6.3.4）中可以看出，電路實現的式右移寄存器功能。

當M = 0時，式（6.3.3）可以化簡為：

                             （6.3.5）

從式（6.3.5）中可以看出，電路實現的式左移寄存器功能。

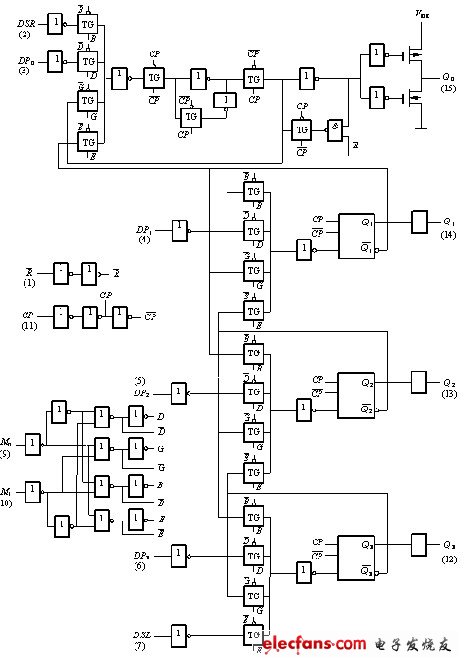

常用的集成移位寄存器有18位移位寄存器CC4006，8位移位寄存器CC4014、CC4021、CC4094，4位雙向移位可預置數移位寄存器74LS194、CC40194。圖6.3.5是CC40194邏輯簡圖。圖6.3.6為4位可預置數雙向移位寄存器CC40194內部邏輯結構圖。



為復位端，低電平有效；DP₀～DP₃為置數數據輸入端，將所要置入的數據加入，在時鐘脈沖的上升沿到來時完成置數；D_SR為右移數據的輸入端，需要右移移位存儲數據時采用此端輸入數據；D_SL為左移數據的輸入端，需要左移移位存儲數據時采用此端輸入數據；M₁和M₀為工作模式的控制端；Q₀～Q₃為輸出端。CC40194的功能如表6.3.2所示。

表6.3.2  CC40194功能表
CP	模式選擇			輸    出	功  能
	M1	M0		Q0        Q1        Q2        Q3
× × ↑ ↑ ↑	× 0 0 1 1	× 0 1 0 1	0 1 1 1 1	0      0      0      0 Q0     Q1     Q2     Q3   DSR    Q0         Q1    Q2 Q1        Q2        Q3      DSL   DP0       DP1      DP2   DP3	復  位 保  持 右  移 左  移 置  數

















3.移位寄存器應用

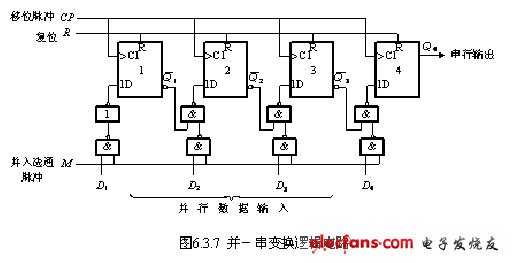

移位寄存器主要用于數據的串并、并串變換。在圖6.3.2、6.3.3、6.3.4的移位寄存器中，加入數據到輸入端，在4個移位脈沖作用下，將輸入的數據存儲到了輸出端，完成了輸入串行數據到并行數據的變換。用圖6.3.7可以實現4位并行輸入數據變換為串行數據的邏輯功能。

    電路由4個D觸發器組成。其設計原理是在移位寄存器的基礎上附加了與-非門，完成移位和并行置數功能。R為復位端，CP為移位脈沖端，M為并行輸入數據的選通端，Q₄為串行數據輸出端，D₁～D₄為并行數據的輸入端。根據D觸發器的特性，可以寫出該電路的狀態轉移方程為

                          (6.3.6)

    電路工作時，首先R= 1、M= 0，使四個D觸發器復位，即D觸發器得輸出端Q₁＝Q₂＝Q₃＝Q₄＝0，然后R= 0，將需要存儲的數據加在D₁～D₄數據輸入端，令M= 1，在第1個時鐘脈沖的作用下，得到D觸發器輸出端的新狀態為Q₁＝D₁、Q₂＝D₂、Q₃＝D₃、Q₄＝D₄，在此完成并行數據寄存功能，此時輸出端Q₄已經獲得了輸出數據。然后M= 0，加入第2個時鐘脈沖后，得到D觸發器輸出端新狀態為Q₁＝0、Q₂＝Q₁、Q₃＝Q₂、Q₄＝Q₃，在以后的時鐘脈沖作用下，完成右移移位功能，Q₁不斷移入的是數據0，輸出端Q₂、Q₃、Q₄移入的是前一個觸發器的輸出數據。在第4個時鐘脈沖的作用下，完成4個數據的移位輸出。

從分析的結果來看，并－串變換的輸出端是Q₄，由于并行置數時Q₄已經獲得了輸出，所以只需要在時鐘脈沖加到第4個時，Q₄便獲得了全部4位數據的串行輸出。表6.3.3是該電路的并串變換工作過程，其中D₁＝1、D₂＝1、D₃＝0、D₄＝1。



表6.3.3  4位并－串變換邏輯電路工作過程
序號	CP	R	M	Q1       Q2       Q3       Q4	功    能
0 1 2 3 4	× ↑ ↑ ↑ ↑	1 0 0 0 0	× 1 0 0 0	0      0      0      0    1      1      0      1    0      1      1      0    0      0      1      1    0      0      0      1	復    位 置    數 移位輸出   移位輸出   移位輸出

















6.3.2計數器

    計數器是數字電路中用途最廣的時序電路之一?？梢杂没居|發器組成較簡單的計數器，也可以用集成中規模器件組成功能較完善的計數器。計數器可以用在脈沖計數、脈沖分頻、延時定時、序列脈沖產生等很多電路中。

    按照時鐘信號的作用方式的不同，可以分為同步計數器和異步計數器，同步計數器屬于同步時序邏輯電路，異步計數器屬于異步時序邏輯電路。根據計數數值的增減不同，可分為加法計數器（其計數結果是遞增的）、減法計數器（其計算結果是遞減的）和可逆計數器（可加可減）。根據計數的數制不同，可分為二進制、十進制和其他進制計數器。有的計數器還具有可預置數功能、雙時鐘計數功能、七段譯碼驅動等功能。下面將分別分析介紹各種計數器邏輯電路。

1. 二進制加法計數器

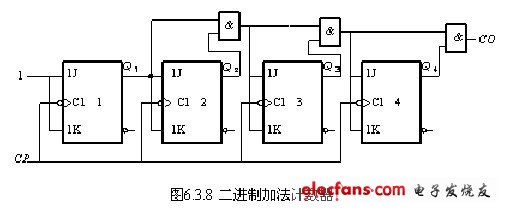

圖6.3.8為4位同步二進制加法計數器邏輯電路。電路由4個JK觸發器組成，其J、K輸入端連在一起，構成了T觸發器，CP為計數脈沖的輸入端，Q₁～Q₄為計數狀態的輸出，CO為進位輸出端。




    根據電路可以寫出JK觸發器的驅動方程為

                      (6.3.7)

代入JK觸發器的狀態方程可得電路的狀態轉移方程為

           (6.3.8)

輸出端的表達式為

                        (6.3.9)

    有了狀態轉移方程，可以作出狀態轉換表，如表6.3.4所示。表中假設初始狀態時觸發器的輸出全為0，表示出了在計數脈沖作用下，邏輯電路的初態和次態之間的轉換關系，以及進位輸出端的值。從表6.3.4可以看出，觸發器的輸出端Q₁～Q₄的邏輯值按照二進制編碼方式循環，共有16狀態，屬于加法計數器，進位輸出端CO在Q₄Q₃Q₂Q₁＝1111時才為1，其余均為0。

       也可以作出狀態轉換圖，如圖6.3.9所示。由于電路中除了時鐘信號外，沒有其他的輸入量，所以在寫狀態轉換的條件時，只寫出斜線下方的輸出邏輯值，此時的CO值對應為狀態轉換前觸發器Q₁～Q₄的輸出值。

       4個JK觸發器的4個輸出端的邏輯組合情況共有16種組合，在表6.3.4和圖6.3.9的狀態轉換圖中已經包含了全部的狀態組合，不存在偏離狀態，所以該電路是可以自啟動的。

表6.3.4  4位同步二進制加法計數器狀態轉換表
序號	CP			CO
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16	↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓	0     0     0     0 0     0     0     1 0     0     1     0 0     0     1     1 0     1     0     0 0     1     0     1 0     1     1     0 0     1     1     1 1     0     0     0 1     0     0     1 1     0     1     0 1     0     1     1 1     1     0     0 1     1     0     1 1     1     1     0 1     1     1     1	0     0      0     1 0     0      1     0 0     0      1     1 0     1      0     0 0     1      0     1 0     1      1     0 0     1      1     1 1     0      0     0 1     0      0     1 1     0      1     0 1     0      1     1 1     1      0     0 1     1      0     1 1     1      1     0 1     1      1     1 0     0      0     0	0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1

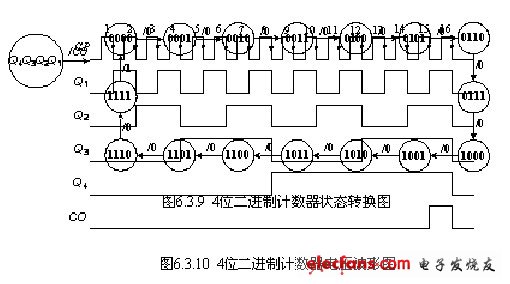

    圖6.3.10為4位二進制加法計數器電壓波形圖，從圖中可以很直觀的看出時鐘脈沖作用下各個觸發器輸出端和進位端的對應電壓波形變換關系。每個時鐘脈沖下降沿到來時Q₁就翻轉為相反狀態，每2個時鐘脈沖下降沿到來時Q₂就翻轉為相反狀態，每4個時鐘脈沖下降沿到來時Q₃就翻轉為相反狀態，每8個時鐘脈沖下降沿到來時Q₄就翻轉為相反狀態。所以輸出端Q₁為計數脈沖的2分頻，輸出端Q₂為計數脈沖的4分頻，輸出端Q₃為計數脈沖的8分頻，輸出端Q₄為計數脈沖的16分頻，進位輸出端也是16分頻。因此計數器具有對輸入計數脈沖的分頻作用。假設輸入的時鐘信號頻率為16KHz，則Q₁頻率為8KHz，Q₂頻率為4KHz，Q₃頻率為2KHz，Q₄頻率為1KHz。

在圖6.3.8中，所有的JK觸發器都接成了T觸發器的方式，第n個T輸入端接入的是前面n-1個觸發器輸出端相與運算的結果，利用這種計數器方式實現分頻的方法，可以知道，若要實現1/的分頻，則需要n個觸發器。

2.二進制減法計數器

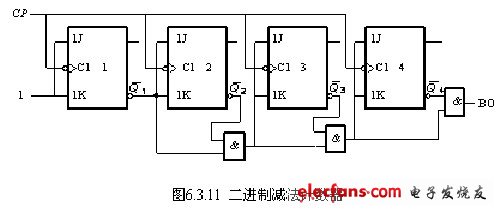

    4位二進制減法計數器電路如圖6.3.11所示，電路由4個JK觸發器組成，觸發器輸出端Q₁～Q₄，輸出端為BO。與6.3.8相比，可見電路中只是將前級的輸出相與送到后級J、K輸入端，輸出端BO是將各級的相與而得。

寫出驅動方程為


                                        （6.3.10）

寫出狀態轉移方程為

         （6.3.11）

寫出輸出端的方程為

                       (6.3.12)



表6.3.5  4位同步二進制減法計數器狀態轉換表
序號	CP			BO
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16	↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓	0     0     0     0 1     1     1     1 1     1     1     0 1     1     0     1 1     1     0     0 1     0     1     1 1     0     1     0 1     0     0     1 1     0     0     0 0     1     1     1 0     1     1     0 0     1     0     1 0     1     0     0 0     0     1     1 0     0     1     0 0     0     0     1	1     1      1     1 1     1      1     0 1     1      0     1 1     1      0     0 1     0      1     1 1     0      1     0 1     0      0     1 1     0      0     0 0     1      1     1 0     1      1     0 0     1      0     1 0     1      0     0 0     0      1     1 0     0      1     0 0     0      0     1 0     0      0     0	1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0





































其狀態轉換表如表6.3.5所示。從狀態轉移表可以看出，輸出端Q₄～Q₁的狀態循環是遞減的，電路實現的是二進制減法計數器功能。

3. 集成二進制計數器

    前面介紹的都是由基本觸發器組成的計數器，屬于小規模集成器件的應用。計數器功能也有限，實際使用中往往需要其功能較強，集成計數器就是具有比較完善功能的中規模器件。下面介紹常用的集成二進制同步計數器。

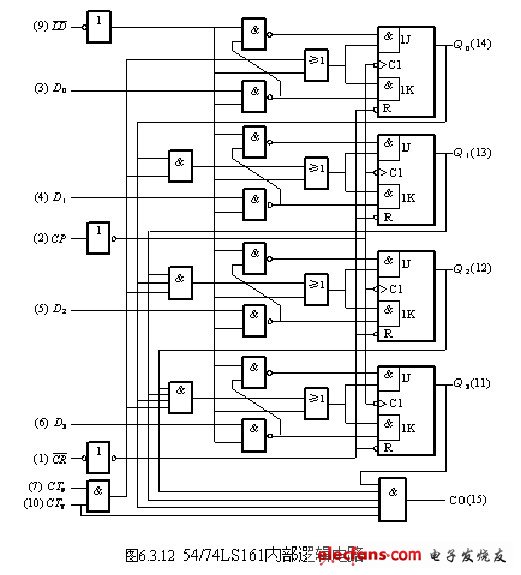

圖6.3.12為4位可預置數加法計數器54/74LS161的內部邏輯電路。54/74LS161是16腳封裝的雙列直插式中規模集成電路，16腳為正電源端，8腳為接地端。為異步復位端（低電平有效）；為預置數控制端（低電平有效），置數是在時鐘信號作用下同步完成的，～為預置數輸入端，～為計數輸出端，當、時，在時鐘信號的上升沿作用下，預置數～被對應送到輸出端～保存下來；CO為進位輸出端；CT_P、CT_T為計數器功能控制端。各個端的作用可以用表6.3.6來表示。表中假設預置端D₃～D₀加入的數為d₃～d₀。



表6.3.6  CT54161/CT74161邏輯功能表
CTP    CTT	CP	D3   D2   D1   D0	Q3    Q2    Q1   Q0
0       ×      ×       ×   1       0      ×       × 1       1      1       1 1       1      ×       0 1       1      0       ×	× ↑ ↑ × ×	×    ×    ×    × d3      d2     d1     d0 ×    ×    ×    × ×    ×    ×    × ×    ×    ×    ×	0     0     0     0 d3       d2       d1      d0 加計數 保持，CO = 0 保   持
















    從表中可以看出，CT_P、CT_T的低電平都可以使輸出端的值保持不變，只是CT_T

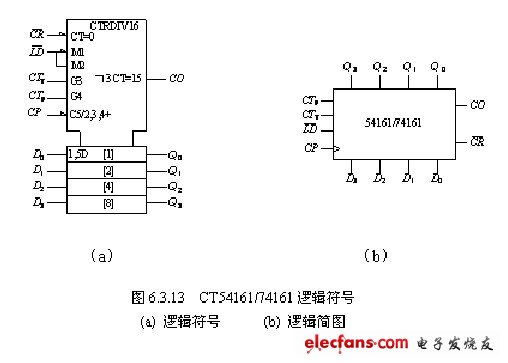

的作用還可以讓進位輸出端CO復位。54/74LS161的計數循環是從0000～1111，按照二進制方式計數，其狀態轉移表與表6.3.4相同，狀態轉換圖與圖6.3.9相同。54/74LS161的邏輯符號如圖6.3.13（a）所示，一般可以用其框圖來簡化表示之，如圖6.3.13（b）所示。

常用的集成二進制計數器還有：同步復位二進制計數器CC40161、CC40163，帶同步復位可預置數的二進制加法計數器54/74LS163、CC40163，可逆計數器有54/74LS169、54/74LS191，雙時鐘4位同步可逆計數器54/74LS193等。

4.十進制加法計數器

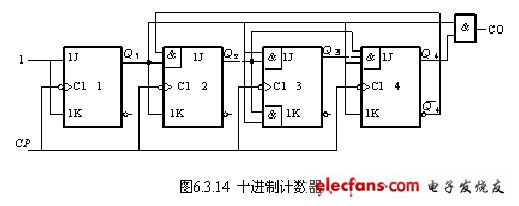

    4位二進制計數器有16個狀態循環，所以也成為16進制計數器。同樣的道理，十進制計數器應該有10個狀態循環，譯碼輸出之后可以對應10十進制數的基數。其邏輯電路如圖6.3.14所示。

電路由4個JK觸發器組成，CP為計數脈沖的輸入端，Q₁～Q₄為計數狀態的輸出，CO為進位輸出端。根據電路可以寫出JK觸發器的驅動方程為


                  (6.3.13)

代入JK觸發器的狀態方程可得電路的狀態轉移方程為

                (6.3.14)

輸出端的表達式為

                          (6.3.15)



表6.3.7  4位同步十進制加法計數器狀態轉換表
	序號	CP			CO
有效狀態	1 2 3 4 5 6 7 8 9 10	↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓	0     0     0     0 0     0     0     1 0     0     1     0 0     0     1     1 0     1     0     0 0     1     0     1 0     1     1     0 0     1     1     1 1     0     0     0 1     0     0     1	0     0     0    1 0     0     1    0 0     0     1    1 0     1     0    0 0     1     0    1 0     1     1    0 0     1     1    1 1     0     0    0 1     0     0    1 0     0     0    0	0 0 0 0 0 0 0 0 0 1
偏離狀態	1 2 1 2 1 2	↓ ↓ ↓ ↓ ↓ ↓	1     0     1     0 1     0     1     1 1     1     0     0 1     1     0     1 1     1     1     0 1     1     1     1	1     0     1    1 0     1     0    0 1     1     0    1 0     1     0    0 1     1     1    1 0     0     0    0	0 1 0 1 0 1





































根據狀態轉移方程（6.3.14）式，將初始狀態0000代入，可以得知新的狀態為0001，將0001作為初始值再代入（6.3.14）式，又可以得到一新的狀態值，如此反復將各個狀態代入狀態轉移方程，可以得到一系列的狀態值，即為表6.3.7所示的狀態轉移表。

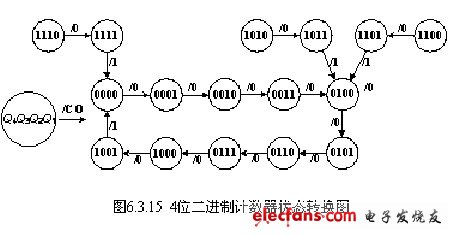

    從表中可以看出在初始狀態0000時，依次加入時鐘脈沖，輸出端的狀態在0000～1001之間循環，共有10個有效循環，所以是十進制加法計數器。表中指明了有效循環狀態和偏離狀態之間的轉換情況。在出現偏離狀態時，最多只需2個時鐘脈沖即可進入到有效循環中去，可以自啟動。該電路的狀態轉換圖如圖6.3.15所示。

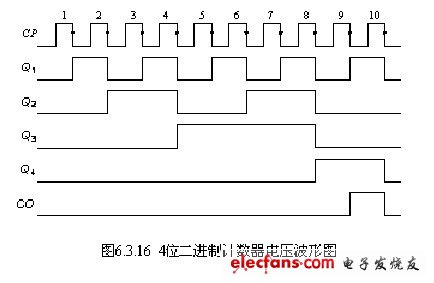

從作出的狀態狀態表（圖），可以作出電壓波形圖，如圖6.3.16所示。從圖6.3.16的時序電壓波形圖來看，輸出端CO是每10個時鐘信號出現一次高電平，實現的是10分頻，也就是計數器的進位信號。

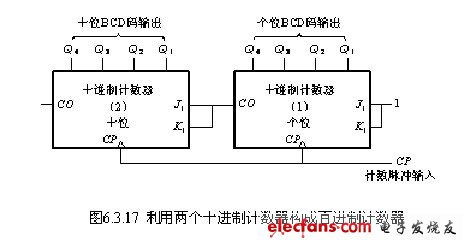

如果用圖6.3.17的框圖符號來表示圖6.3.14十進制計數器電路，則圖6.3.17為進位信號的級聯使用，構成百位計數器電路。因為計數輸出端Q₄～Q₁的值正好對應8421BCD碼，所以用計數器（1）表示個位，計數器（2）表示十位，整個計數器就構成了百位計數器。如果分別在計數器（1）和計數器（2）的輸出端接譯碼顯示電路，則可以看到，隨著計數脈沖的輸入，數碼管的顯示從00～99循環顯示。



5.十進制減法計數器

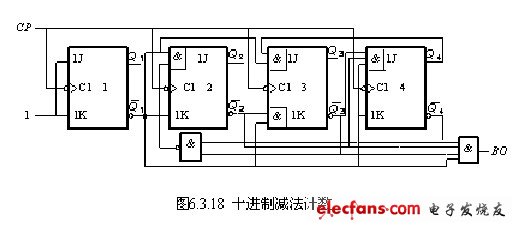

    十進制減法計數器的邏輯電路如圖6.3.18所示。電路由4個JK觸發器組成，計數輸出端為Q₄～Q₁，狀態循環從0000→1001→1000→…→0001→0000，按照BCD碼遞減的方式計數。其工作原理請讀者自己分析。

6.集成十進制計數器

集成十進制計數器有54/74LS160、CC40160，其邏輯功能與二進制計數器54/74LS161相比，引腳均一樣，也是4位可預置加法計數器，只是在輸出端Q₄～Q₁的邏輯狀態的循環有差別，54/74LS160的計數循環是從0000→1001循環，沒有二進制計數器的狀態循環中1010→1111的六個狀態，所以其功能表與表6.3.6相同。CC40160為4位十進制同步加法計數器與54/74LS160功能相同。帶同步復位可預置的十進制加法計數器有54/74LS162。

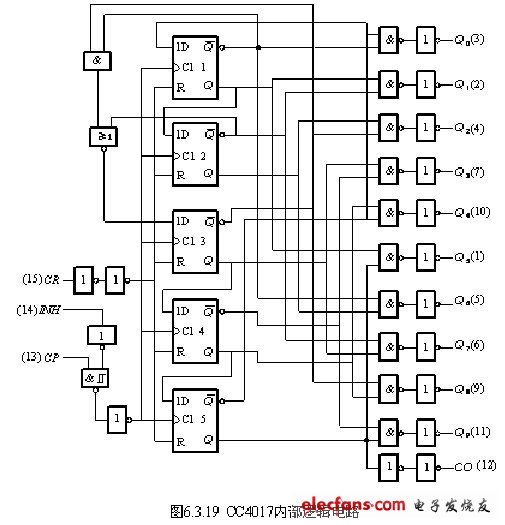

用途廣泛的十進制加法計數器還有：十進制計數器/分頻器CC4017。它具有計數、譯碼雙重功能。其內部邏輯電路結構如圖6.3.19所示。電路中共有Q₀～Q₉ 10個輸出端；CR為異步復位端，高電平有效，在計數時應該使之為低電平；CP計數脈沖輸入端，上升沿計數；INH為時鐘禁止端，高電平有效，當INH = 1時，計數器禁止計數，輸出端Q₀～Q₉保持不變，同時該端具有下降沿計數的功能，CP = 1時，計數脈沖加在INH端時，下降沿計數；CO為進位輸出端。



在正常計數情況下，令CR = 0、INH = 0，計數脈沖加在CP時，輸出端依次單獨出現高電平。CC4017邏輯功能表如表6.3.8所示。

表6.3.8  CC4017邏輯功能表
CR     INH     CP	輸出端：Q0～Q9	CO
1       ×      × 0             0        ↑ 0        ↓       1   0         1        × 0         ×        0	Q0 = 1，Q1～Q9 = 0 依次單獨輸出高電平 依次單獨輸出高電平 保  持 保  持	1 n＜5,CO＝1 n≥5,CO＝0

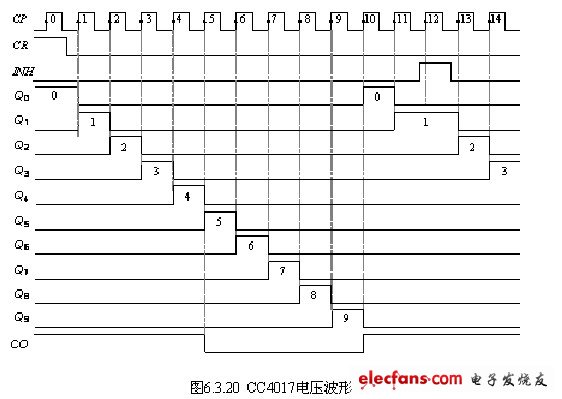

圖6.3.20為CC4017時序電壓波形圖，可以看出輸出端在時鐘脈沖作用下，每次只會出現一個高電平，進位輸出端在第5個脈沖之前（即Q₅為高電平前），CO= 1，在第5個脈沖上升沿到來時（Q₅為高電平時刻），進位輸出端翻轉為低電平，CO= 0。



圖6.3.21為CC4017的一個簡單應用電路。該電路實現的是序列脈沖信號10110、10110、… 的產生。電路中輸出端Y將CC4017的Q₁、Q₃或-非運算，CC4017的Q₅與復位端CR相連，在時鐘信號作用下，一旦Q₅出現高電平，則CC4017獲得復位，Q₀輸出為高電平，Q₅的高電平時間只是很短的尖峰，所以CC4017是工作在五進制計數循環狀態。

圖6.3.21中畫出了時鐘信號作用下，Q₀～Q₄以及Y的電壓波形。從圖中可以看出輸出端Y的序列為10110、10110、…。

集成減法計數器還有可預置十進制加減計數器CC4510、4位十進制可預置減法計數器CC4522等。

雙時鐘4位可預置數同步十進制加減計數器CC40192(74LS192)的邏輯框圖如圖6.3.22所示。Q₄～Q₁ 為計數結果的輸出端；D₄～D₁為預置數輸入端；R為復位端，高電平有效異步復位；為預置數控制端，低電平異步置數；CP_U加計數脈沖輸入端，上升沿計數，作減法計數時該端處于高電平；CP_D減計數脈沖輸入端，上升沿計數，作加法計數時該端處于高電平；加計數進位輸出端，低電平有效，只有在產生進位時才為低電平，平時為高電平；減計數借位輸出端，低電平有效，只有在產生進位時才為低電平，平時為高電平。CC40192的邏輯功能表如表6.3.9所示。



表6.3.9  CC40192功能表
R		CPU	CPD	功   能
1 0 0 0 0 0	× 0 1 1 1 1	× × ↑ × 1 0	× × 1 0 ↑ ×	復   位 異步預置數 加計數 保    持 減計數 保    持









常用的十進制計數有些還兼有七段譯碼顯示驅動功能，這樣的集成器件有CC4026、CC40110、CC4033等，這些集成計數器具有七段字形的筆段輸出，在時鐘脈沖的作用下，能夠使數碼管顯示0～9十個數碼，給計數顯示電路的設計帶來方便。
