同步時序邏輯電路的設計，就是根據邏輯問題的具體要求，結合同步時序邏輯電路的特點，設計出能夠?qū)崿F(xiàn)該邏輯功能的最簡同步時序電路。

    同步時序邏輯電路中含有組合邏輯電路部分和存儲電路部分，組合電路的設計在第四章已作介紹，本節主要介紹存儲電路部分的設計。存儲電路部分主要用到的是觸發器。

6.4.1設計方法

    同步時序邏輯電路的設計的過程可以用圖6.4.1簡單表示。




   具體步驟為：

1.根據所給邏輯設計的要求，進行邏輯抽象，將實際問題總結為邏輯問題。

    根據電路的設計要求，確定輸入量和輸出量，并且定義輸入和輸出量邏輯值的含義，用字母表示出這些變量，例如輸入量用X表示，輸出量用Y或Z等表示。

    2.建立原始狀態轉換圖或狀態轉移表。

    根據設計要求，確定系統的原始狀態數，用字母表示出這些原始狀態，例如用S_m來表示（m為0、1、2…）。找到原始狀態S_m之間的轉換關系，作出在各種輸入條件下?tīng)顟B(tài)間的轉換圖或狀態轉移表，標明輸入和輸出的邏輯值。

    3. 原始狀態的化簡。

    在建立原始狀態數時，主要是反映邏輯電路設計的要求，定義的原始狀態圖可能比較復雜，含有的狀態數也較多，也可能包含了一些重復的狀態。在設計中是要用最少的邏輯器件達到設計要求，如果邏輯狀態較多，相應用到的觸發器也就多，設計的電路就較復雜。為此，應該對原始狀態進行化簡，消去多余的狀態，從而得到最簡化的狀態轉換圖。

    狀態的化簡就是進行狀態合并。用一個狀態代替與之等價的狀態。邏輯狀態等價的依據是：（1）狀態S_i、S_j，在相同的輸入條件下，狀態S_i、S_j對應的輸出結果相同；（2）狀態S_i、S_j，在相同的輸入條件下，狀態S_i、S_j轉移效果完全相同。滿足上述兩個條件的狀態，就是等價狀態，可以將這些等價狀態合并為一個狀態。

       狀態S_i、S_j轉移效果相同的情況可能有以下三種情況：

(1) 次態相同

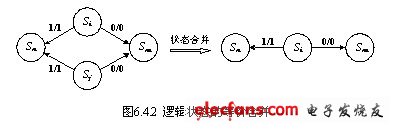

狀態S_i、S_j，在相同的輸入條件下，轉移到相同的次態，則狀態S_i、S_j轉移效果相同，可以進行狀態合并。圖6.4.2說明了兩個狀態在相同的輸入條件下次態相同的情況，用[S_i ，S_j]來表示狀態S_i、S_j的等價，稱為一個等價類，S_i和S_j可以合并為一個狀態。

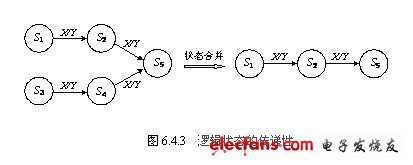

等價關系具有傳遞性，如圖6.4.3所示，S₁、S₃在相同的輸入條件下分別轉移到S₂和S₄狀態，它們的輸出也相同，而S₂和S₄在相同的輸入條件下轉移到相同的次態S₅，輸出也相同，S₂和S₄是等價狀態，所以S₁和S₃也是等價的，可以合并。用[S₁，S₃]來表示狀態S₁、S₃的等價，S₁和S₃是一個等價類。用[S₂，S₄]來表示狀態S₂、S₄的等價，S₂和S₄是一個等價類。




對于邏輯狀態較多或者不能直接看出邏輯間的等價時，可以用隱含表法來尋找狀態的等價，這一點在例6.4.3中進行具體介紹。

(2) 次態交錯

次態交錯是指在某種輸入條件下，S_i的次態為S_j，S_j的次態為S_i。圖6.4.4說明了次態交錯的情況。狀態S₁和S₃在輸入1時，轉移的次態相同，而且輸出也相同。在輸入0時，S₁轉移的次態是S₃，S₃轉移的次態是S₁，輸出結果均相同，屬于次態交錯情況，S₁和S₃是等價狀態，S₁和S₃可以合并為一個狀態。用[S₁，S₃]來表示狀態S₁、S₃的等價。




(3) 次態循環

次態循環是指次態之間的關系構成循環。如S_i和S_j在某種輸入條件下的次態分別為S_m和S_n，并且輸出相同；S_m和S_n在另外輸入條件下的次態分別為S_i和S_j，輸出也相同，則狀態S_i和S_j等價，用[S_i ，S_j]來表示狀態等價。

4.狀態分配

經過狀態的合并之后得到了最少的狀態數m，則可以得知需要用的觸發器數n，n的值應該滿足

＜m≤

    狀態的分配就是給化簡后的各個狀態分別分配一組代碼。例如，化簡后得到的狀態有S₀、S₁、S₂和S₃，可知應該用2個觸發器來實現，狀態編碼可以用二進制編碼方式，令S₀ = 00、S₁ = 01、S₂ = 10、S₃ = 11，也可以用循環碼來編碼，令S₀ = 00、S₁ = 01、S₂ = 11、S₃= 10。

       5.求出狀態方程和驅動方程及輸出方程

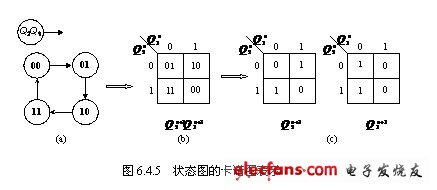

    首先根據狀態轉移表或者狀態轉換圖作出卡諾圖，也就是用卡諾圖來表示狀態轉移表（圖）。以卡諾圖的橫向和縱向組合對應的邏輯值為初始狀態，在小方格中填入次態結果。例如：某一時序電路有4個狀態循環如圖6.4.5（a）所示，則用卡諾圖來表示的狀態轉換圖為圖6.4.5(b)所示。此時的卡諾圖只是狀態轉換圖的另外一種描述狀態間轉換的方法。將卡諾圖分解為各個觸發器輸出端次態的卡諾圖，如圖6.4.5（c）所示。

通過卡諾圖化簡邏輯函數，可以得出函數表達式，即得狀態轉移方程，與所選觸發器得特性方程比較，可以得出驅動方程。同樣得方法總結出輸出端的卡諾圖，化簡得出其邏輯函數表達式。




       6.自啟動檢查

    在狀態編碼中可能還存在偏離狀態，這時就要進行自啟動檢查。將偏離狀態值代入狀態轉移方程中，檢查這些偏離狀態能否進入到正常得計數循環中去，如果能夠進入，則說明所設計的電路可以自啟動，否則不可以自啟動，需要修改狀態轉移方程，電路也該作相應的修改。

       7.根據所選觸發器畫出邏輯電路。

       以上是同步時序邏輯電路的設計步驟，下面通過一些實例來運用這些設計方法。



6.4.2設計舉例

例6.4.1 設計一個五進制計數器，進位輸出端Y,分別用JK觸發器和D觸發器實現該設計電路。

解：根據前面的同步時序邏輯電路的設計步驟，解題如下

步驟1.根據題意，該設計為計數器電路，所以除了時鐘信號外，沒有其他的輸入量，輸出量為Y，表示進位，用1來表示有進位，0表示沒有進位。


步驟2.由于題中已經明確了是五進制計數器，應該用5個狀態來表示五進制計數器對應的5個邏輯狀態循環，設這5個狀態分別為S₀、S₁、S₂、S₃和S₄，所以可以作出其原始狀態圖為圖6.4.6（a）所示。



步驟3.由于五進制計數器必定有5個狀態循環，它們?cè)谙嗤妮斎霑?huì)轉移到不同的次態，所以原始狀態圖已經不可以進一步化簡，沒有可以合并的狀態。這一步驟可以省去。

步驟4.要表示5個邏輯狀態的循環，至少要用3位二進制數來表示，所以用到的觸發器數為3。對于狀態S₀、S₁、S₂、S₃和S₄的編碼這里采用二進制方式，令S₀= 000、S₁ =001、S₂ = 010、S₃ = 011、S₄ = 100，這時狀態轉換圖為6.4.6（b）圖所示。

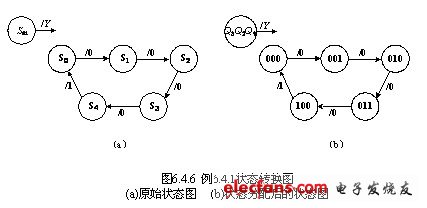

步驟5.以卡諾圖中縱向與橫向?qū)?yīng)作為初始狀態，如初態，結合狀態轉換圖6.4.6（b）,則次態為,將其填入卡諾圖中對應的小方格里。如此對應的填入狀態循環中的所有狀態，由于偏離狀態在卡諾圖中沒有出現，所以在這些小方格中填入任意項?？梢宰鞒鲈摖顟B(tài)轉換圖的卡諾圖表示為圖6.4.7（a）所示，斜線下方是輸出端Y的值。

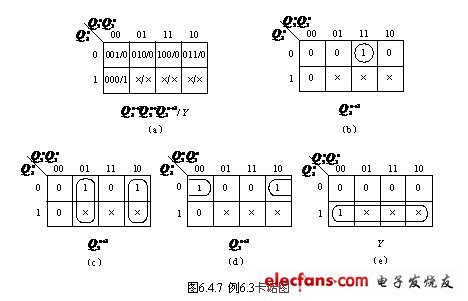

將圖6.4.7（a）的卡諾圖分解得到圖、（c）、（d）和。為了得到最簡表達式，將卡諾圖中某些無關項視為1或0，化簡卡諾圖得到狀態轉移方程

                      （6.4.1）


輸出方程

                                （6.4.2）

采用JK觸發器實現邏輯設計時，在卡諾圖畫圈時必須注意保留觸發器的或者項，便于寫出驅動方程。在化簡得到的結果時，如果利用了無關項，將會消去項，雖然可以通過在表達式中乘以()項，但是這樣得到的結果會更復雜，所以在式（6.4.1）的化簡結果中保存了或者項,便于得出驅動方程。

采用JK觸發器實現電路，則根據JK觸發器的特性方程與式（6.4.1）進行比較得出驅動方程為

                      （6.4.3）

若用采用D觸發器實現電路，可以不必保留化簡結果中的或者項。其狀態轉移方程為

                    （6.4.4）

結合D觸發器的特性方程與式（6.4.4）進行比較得出驅動方程為

                     （6.4.5）

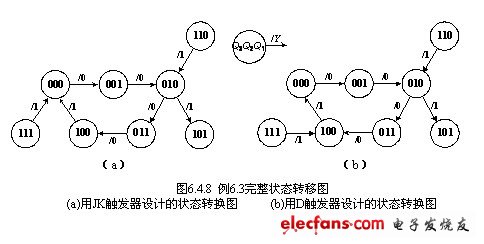

步驟6.在畫出邏輯電路前，還必須檢查該設計能否自啟動。將偏離狀態代入式（6.4.1）和式（6.4.4），畫出其完整狀態轉換圖，如圖6.4.8所示。圖6.4.8（a）中畫出了用JK觸發器設計時的完整狀態轉換圖。圖6.4.8（b）為用D觸發器設計時的完整狀態轉換圖。




從圖6.4.8可以看出，雖然兩個狀態轉換圖中偏離狀態的轉移情況有部分不同，但是它們的正常計數循環都是相同的，所以無論用JK觸發器還是用D觸發器來設計此時序邏輯電路，電路都可以自啟動。

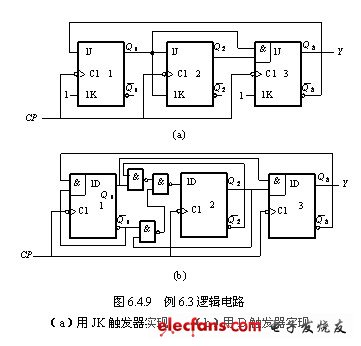

步驟7. 根據式（6.4.3）和式（6.4.5）的驅動方程來畫出電路。如圖6.4.9所示，圖中的圖為用JK觸發器設計的五進制計數器，圖中的圖為用D觸發器和與-非門設計的五進制計數器。

從圖6.4.9來看，選用不同的觸發器，電路的復雜程度是不同，電路的設計還與狀態編碼有關，讀者可以采用循環碼的編碼方式來設計該邏輯電路，在此不再贅述。

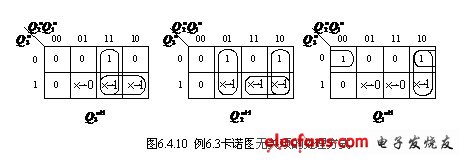

在本例中，將卡諾圖中的有些無關項作為了1處理，有些作為了0處理，這些無關項的處理與電路設計是有關系的，如果在卡諾圖的化簡中，用圖6.4.10的方式處理無關項，結果得到的設計電路將不能自啟動。

    從圖6.4.10可知，偏離狀態111的下一個狀態為110，110的下一個狀態為111，如此循環，它們不能進入到有效循環中去。時序邏輯電路的設計中，在處理卡諾圖中的無關項時必須注意這一點。




例6.4.2 設計一個?？勺冇?jì)數器，當控制信號M= 1時為六進制計數器，當控制信號M= 0時為四進制，進位輸出端Y，用JK觸發器實現該設計電路。

解：本例的設計要求是一個進制數可變的計數器，M為工作模式的控制端，也就是輸入量。由于輸入量M的邏輯含義在題中已經確定，所以只需確定輸出量Y的邏輯含義，用1來表示有進位，0表示沒有進位。

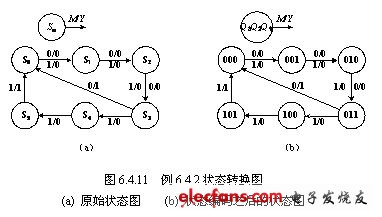

據題意，在M= 0時，工作在四進制循環狀態，設狀態循環為S₀、S₁、S₂和S₃，在M= 1時，工作在六進制循環狀態，設狀態循環為S₀、S₁、S₂、S₃、S₄和S₅，建立原始狀態轉圖如圖6.4.11（a）所示。由于不存在等價狀態，所以不能進行狀態簡化。本設計中用到了6個狀態，所以用3個觸發器來實現狀態的記憶。對原始狀態轉換圖進行狀態編碼得到6.4.11（b）中的狀態轉換圖。

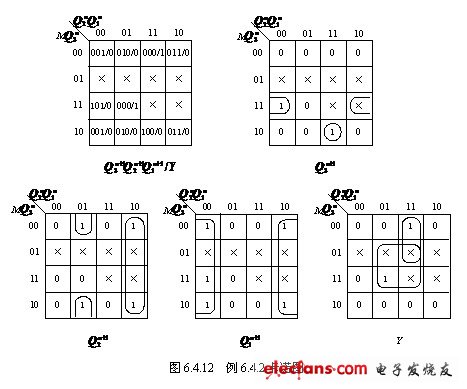

狀態圖中反應了在輸入條件下，狀態間的轉換關系。進一步用卡諾圖來表示狀態間的轉化情況，圖6.4.12所示為例6.4.2的卡諾圖。卡諾圖中將沒有出現的狀態編碼作為了無關項處理。

從圖6.4.12可以看出觸發器次態與初態、輸入量M之間的關系，化簡卡諾圖得到3個觸發器的狀態轉移方程為

                   (6.4.6)

輸出端方程為

                            (6.4.7)




設計是否合理還需將偏離狀態代入式（6.4.6）中，檢查偏離狀態能否進入到計數循環中去，若可以進入正常的計數循環中，則可以自啟動。也可以結合圖6.4.12的卡諾圖中的無關項的處理來檢查自啟動，卡諾圖中被圈的無關項作為了“1”處理,沒有被圈的無關項作為了“0”處理，于是可以得到完整狀態轉換圖如圖6.4.13所示。

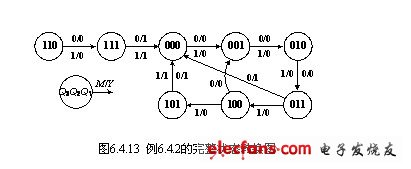

從圖6.4.13可知，偏離狀態可以進入到有效計數循環中，可以自啟動。根據據狀態轉移方程（6.4.6）式來設計電路是可行的，從而得出驅動方程為

                   (6.4.8)

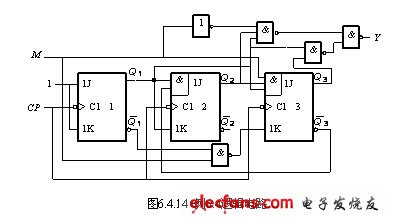

據驅動方程不難畫出邏輯電路，如圖6.4.14所示。




例6.4.3 設計一個串行數據轉換電路，已知串行數據輸入端X所加的是兩位8421BCD碼，輸出端為Y為兩位串行循環碼，用JK觸發器實現此邏輯電路。

解：用組合邏輯電路的方法也可以實現代碼轉換，不過其實現的是并行碼的轉換，由于本題的輸入和輸出端只有一個，每輸入一位數據都必須記憶，所以只能用時序邏輯電路的設計方法。

輸入端X的兩位串行8421BCD碼數據分別為：00、01、10、11，輸出端Y的兩位串行循環碼數據分別為：00、01、11、10，設計任務就是要將輸入的8421BCD轉換為循環碼。即：



輸入	00	01	10	11
	↓	↓	↓	↓
輸出	00	01	11	10






輸入數據時，假設先輸入高位數，然后輸入低位數。設電路的初始狀態為S₀，輸入數據X，加入時鐘信號邊沿，觸發器狀態發生翻轉。第一次輸入的數據（輸入高位）只有兩種可能性，分別時0和1，用狀態S₁和S₂來分別記錄這種新的狀態，此時的輸出Y分別為0和1。在第2次輸入數據（輸入低位）時分別又有兩種可能，分別是0和1，對應得到的新的狀態有4種，分別記作S₃、S₄、S₅和S₆，輸出端Y的值分別為0、1、1和0，根據分析可以作出原始狀態轉換圖為圖6.4.15所示。

圖6.4.15表示出了原始狀態之間的轉換關系。S₁狀態說明已經輸入了一位高位數為0，輸出則為0，S₃狀態說明輸入數據的低位為0，輸出則為0；處于S₃狀態時，如果再輸入下一位數據為X= 0，則從S₃狀態轉移到S₁狀態，說明輸入數據的高位為0，輸出為0，如果輸入的數據為X= 1，則從S₃狀態轉移到S₂狀態，說明輸入數據的高位為1，輸出為1。

當電路處于S₁狀態時，說明已經輸入了一位高位數為0，輸出為0，從狀態S₁轉移到S₄狀態，說明又輸入了一位低位數為1，輸出則為1；處于S₄狀態時，如果再輸入下一位數據為X= 0，則從S₄狀態轉移到S₁狀態，說明輸入數據的高位為0，輸出為0，如果輸入的數據為X= 1，則從S₄狀態轉移到S₂狀態，說明輸入數據的高位為1，輸出為1。

同樣的可以得出狀態S₅和S₆的轉換關系。根據原始狀態圖可以畫出原始狀態轉換表。如表6.4.1所示。

表6.4.1   例6.4.3原始狀態轉換表
初態	次  態		輸出Y
	輸入X=0	輸入X=1	X=0	X=1
S0 S1 S2 S3 S4 S5 S6	S1 S3 S5 S1 S1 S1 S1	S2 S4 S6 S2 S2 S2 S2	0 0 1 0 0 0 0	1 1 0 1 1 1 1





















將原始狀態圖化簡，合并等價的邏輯狀態，尋找狀態間的等價應該遵循時序電路設計方法中的第3點，為了可以方便地找出等價狀態，可以采用隱含表的方法，

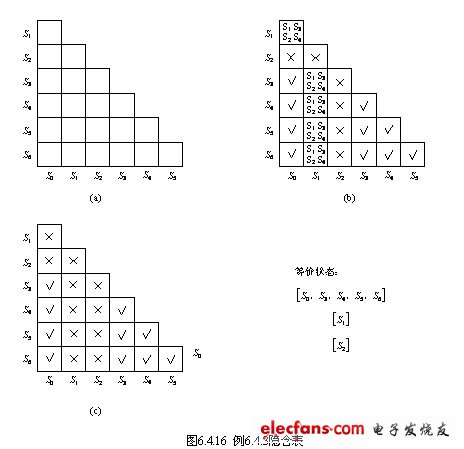

隱含表就是把原始狀態表中的各個狀態用圖形的方法表示出來，便于查找等價狀態的一種方法。隱含表為一個等邊直角三角形網格，橫向從左到依次右標記為第一個狀態至倒數第二個狀態，如圖6.4.16（a）中的橫向標記為S₀、S₁…S₅，縱向從上到下依次標記為第二個狀態至最后一個狀態，如圖6.4.16（a）中的縱向標記為S₁、S₂…S₆。

這樣在可以在網格中記錄原始狀態中的兩兩對應關系，將它們間的等價關系填入網格中。如果兩個狀態滿足等價關系，則在網格中記作“√”；如果兩個狀態間不滿足等價關系，則在網格中記作“×”；如果兩個狀態是否等價取決于其他狀態是否等價，則在網格中填入其他的狀態。結合原始狀態表，可以先將S₀狀態與其他6個狀態進行比較，得到的等價關系記入圖6.4.16（b）中，在圖6.4.16（b）的S₀對應的一列中，S₀和S₁的等價性取決于S₁和S₃、S₂和S₄是否等價，所以在其網格中填入的是狀態S₁.S₃、S₂.S₄。依次將原始狀態表中的狀態進行比較，得到圖6.4.16（b）的隱含表。

從圖6.4.16（b）可以進一步判斷等價狀態，因?yàn)?em>S₂的輸出結果與其他狀態都不相同，所以狀態S₂與其他任一狀態都不等價，比較其他的狀態可以得到圖6.4.16（c）

的全部狀態等價關系。從化簡的結果可以得到等價關系[S₀ S₃ S₄ S₅ S₆]、[S₁]、[S₂]。

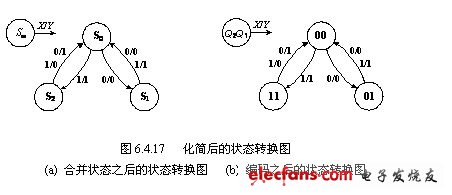

可見經過狀態合并后的狀態只有三個，可以用S₀來代替狀態S₃、S₄ 、S₅ 、S₆，化簡后狀態轉換表，如表6.4.2所示?；?jiǎn)后的狀態轉換圖如圖6.4.17(a)所示。



表6.4.2    例6.4.3狀態合并之后的轉換表
初  態	次     態		輸  出  Y
	輸入X=0	輸入X=1	輸入X=0	輸入X=1
S0 S1 S2	S1 S0 S0	S2 S0 S0	0 0 1	1 1 0

將狀態S₀、S₁、S₂進行編碼，因?yàn)橛玫降闹挥?個狀態，所以用兩位二進制數表示即可。用00來表示狀態S₀，用01來表示狀態S₁，用11來表示狀態S₂。

圖6.4.17(b)為編碼后的狀態轉換圖。

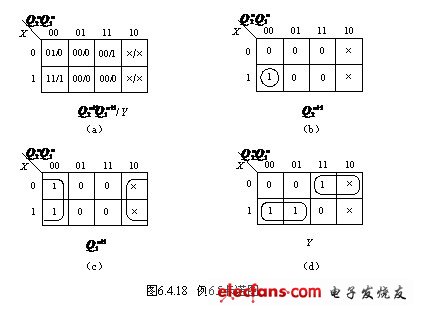

根據編碼后的狀態轉換圖可以作出卡諾圖如圖6.4.18所示。

應用無關項化簡卡諾圖可得到觸發器得狀態轉移方程

                        (6.4.8)

輸出端方程為

                         (6.4.9)

在上面的化簡中用到了無關項，式（6.4.8）是否合理，還需進行自啟動檢查，將沒有用到得狀態，代入式（6.4.8）中可以作出完全狀態轉換圖如圖6.4.19所示。

從圖6.4.19的完整狀態轉換圖中可以看出，一旦電路處于偏離狀態時，只要輸入X，一個時鐘脈沖之后便可進入有效循環，則系統可以從偏離狀態中轉化到正常的狀態循環中去。系統便可以自啟動。所以可以根據式6.4.8式來求驅動方程。

由于要用JK觸發器來實現該邏輯設計，在得到驅動方程前，應該將6.4.8式寫成JK觸發器得特征方程得形式。即將（6.4.8）式變化為

                (6.4.10)

所以可以得到JK觸發器得驅動方程為

                     (6.4.11)


根據（6.4.9）式的輸出方程和（6.4.11）式的驅動方程，可以畫出邏輯電路圖6.4.20所示。

根據設計的邏輯電路，設電路的處于初始狀態時，觸發器輸出都為0，現將輸入端連續輸入數據00 10 11 01 01 00 11（先輸入高位），可以用表6.4.3來表示輸出端對應得到的變換代碼。



表6.4.3   輸入端和輸出端的編碼轉換關系
時鐘   CP	1	2	3	4	5	6	7	8	9	10	11	12	13	14
輸入   X	0	0	1	0	1	1	0	1	0	1	0	0	1	1
狀態	01	00	11	00	11	00	01	00	01	00	01	00	11	00
輸出   Y	0	0	1	1	1	0	0	1	0	1	0	0	1	0
