前面介紹了一些中規模時序邏輯電路，如集成移位寄存器，二進制、十進制計數器等。下面將介紹這些集成器件組成的時序電路及其設計。
6.5.1中規模同步時序邏輯電路的分析
1.移位寄存器可以用于輸入脈沖序列的檢測

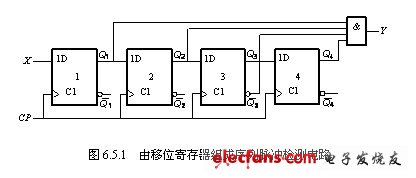

在數字系統中有時需要將輸入數據序列中的輸入數據進行檢測，以滿足設計的要求。在圖6.5.1中，就是一個序列脈沖數據檢測器，它能夠檢測輸入端X中是否有數據序列1011段出現，如果有此數據序列，則輸出端Y為1，否則為0。電路由4個D觸發器組成四位右移移位寄存器，輸出端
，輸出端Y只有在4個D觸發器輸出
時，才為1。假設輸入數據先送最高位1，加入時鐘脈沖，然后送次高位0，又加入時鐘脈沖，然后分別送后面幾位數，在4個脈沖之后，則,Y= 1。表6.5.1是一系列輸入數據與輸出的關系。
|
|
||||||||||
|
CP |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
X |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
0 |
|
|
0001 |
0010 |
0101 |
1011 |
0110 |
1101 |
1011 |
0110 |
1101 |
1010 |
|
Y |
0 |
0 |
0 |
1 |
0 |
0 |
1 |
0 |
0 |
0 |
從表6.5.1中可以看出，輸入序列碼元的檢測具有重復性，在第4個輸入數據后只要輸入011即可在輸出端得到1，因?yàn)樵诖酥耙呀?jīng)輸入了數據1，寄存在觸發器中。
2.用十六進制計數器組成任意進制數計數器
十六進制計數器74LS161具有可預置數的功能，有進位輸出、置數輸入、復位和保持功能端，可以利用其置數和復位端來獲得十六進制數以下的其他任意一種計數器。要獲得十六進制數以上的任意一種計數器，需要多片74LS161組成電路。下面分別介紹利用復位端和置數端得到任意一種計數器的方法。
復位法 在圖6.5.2電路中，將輸出端
和
與-非運算后送復位端
，復位端只有在輸入低電平時才可以使計數器復位，復位后輸出端
。在正常計數時輸出端按照二進制計數，當和輸出高電平時，獲得低電平，計數器復位，復位結果使得端的低電平迅速消失，可以用表6.5.2來說明圖6.5.2的計數過程。
從表6.5.2可以看出，計數器的輸出狀態出現1100時，計數器被復位為0000，狀態1100的維持時間非常短暫，約為門電路的延遲時間，所以狀態值1100不能穩定維持，在考慮計數器總的狀態時一般忽略狀態1100的出現。所以圖6.5.2組成的是的所有計數循環為0000→0001→0010→…→1011→0000共12個有效狀態循環，所以是十二進制計數器。
|
表6.5.2 圖6.5.2計數過程 |
|||||||||
|
CP |
|
CP |
|
||||||
|
0 |
0 |
0 |
0 |
0 |
7 |
0 |
1 |
1 |
1 |
|
1 |
0 |
0 |
0 |
1 |
8 |
1 |
0 |
0 |
0 |
|
2 |
0 |
0 |
1 |
0 |
9 |
1 |
0 |
0 |
1 |
|
3 |
0 |
0 |
1 |
1 |
10 |
1 |
0 |
1 |
0 |
|
4 |
0 |
1 |
0 |
0 |
11 |
1 |
0 |
1 |
1 |
|
5 |
0 |
1 |
0 |
1 |
12 |
|
1 |
0 |
0 |
|
6 |
0 |
1 |
1 |
0 |
|
0 |
0 |
0 |
0 |
1
在這里我們看出實際上輸出端有13個狀態出現，不過狀態值1100的時間很短，采用這種簡單的復位法獲得任意進制計數器，如果復位的結果使得先被復位為0，假設此時還沒來得及復位，由于已被復位為0，的低電平馬上消失，這樣就使得沒有被復位而復位電平就消失了，結果輸出可能為0100，不是表6.5.2的結果。如果假設的是先復位，還沒來得及復位則復位電平就消失了，則得到的復位結果可能是1000。集成電路內部門電路的延遲時間具有不確定性，所以采用這種方法來組成任意進制的計數器，可能會使有些輸出端沒有被復位，也就達不到設計要求。解決的辦法就是采用RS觸發器來將復位信號保存下來，使得計數器內部得電路獲得可靠得復位。改進得電路結構形式如圖6.5.3所示。
圖6.5.3中RS觸發器的作用是將復位信號的低電平保存一個時鐘脈沖的高電平時間，以使得計數器的輸出端可以有足夠的時間來獲得復位，時鐘信號引入RS觸發器中的
端的作用是當計數器復位后，用時鐘脈沖的下降沿清除的低電平，使計數器可以繼續計數工作。其工作過程可以用圖6.5.4的時序電壓波形圖來表示。圖中表示出了時鐘脈沖作用下輸出端和復位端的波形，在第11個時鐘脈沖到來時，輸出端，在第12個脈沖到來時，輸出端
，此刻
,
,RS觸發器輸出為
，計數器復位，則，因?yàn)?em>CP =1，所以在第12個時鐘脈沖高電平期間為低電平。改進的電路可以從RS觸發器的Q輸出端獲得整個計數器進位信號的輸出，此時74LS161的進位輸出端CO一直為高電平，沒有進位結果輸出，不能作為整個計數器的進位端。
置數法 復位法獲得任意進制計數器的方法缺點是計數器的輸出端出現短暫的電平尖峰，如果將輸出端接入其他邏輯電路中，可能會使計數結果發生錯誤，改進的方法就是利用計數器的置數端組成任意進制計數器。圖6.5.5是利用74LS161的置數端
組成的十二進制計數器。
|
表6.5.3 圖6.5.5計數過程 |
|||||||||
|
CP |
|
CP |
|
||||||
|
0 |
0 |
0 |
0 |
0 |
7 |
0 |
1 |
1 |
1 |
|
1 |
0 |
0 |
0 |
1 |
8 |
1 |
0 |
0 |
0 |
|
2 |
0 |
0 |
1 |
0 |
9 |
1 |
0 |
0 |
1 |
|
3 |
0 |
0 |
1 |
1 |
10 |
1 |
0 |
1 |
0 |
|
4 |
0 |
1 |
0 |
0 |
11 |
1 |
0 |
1 |
1 |
|
5 |
0 |
1 |
0 |
1 |
12 |
0 |
0 |
0 |
0 |
|
6 |
0 |
1 |
1 |
0 |
|
|
|
|
|
圖6.5.5中電路，只有當計數器輸出端
時，與-非門輸出為0，
，此時計數器還不置數，當下一個時鐘脈沖的上升沿到來時，計數器置數，將預置數

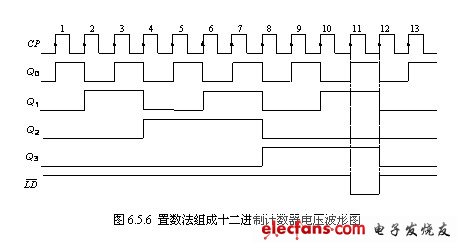

送入輸出端，計數狀態之間的轉換可以用表6.5.3來表示。圖6.6.6為該計數器的電壓波形圖。
利用置數法組成任意進制的計數器，從計數器的輸出數值來獲得置數控制端的低電平信號，74LS161的置數是在時鐘脈沖的作用下同步完成的，而復位法是異步復位的，即不需要時鐘作用即可復位。所以在圖6.5.6中，第11個時鐘脈沖到來時，輸出為1011，此時，做好置數準備，在第12個時鐘到來時將計數器置數。在這里置入的數值為0000，其狀態轉換圖與復位法的狀態轉換圖相同，不同的是，置數法中的計數器輸出端不會出現電平毛刺。由于置數數值來自置數數據端，所以同樣實現的是十二進制計數，改變不同的置入數，可以得到不同的狀態轉換圖。

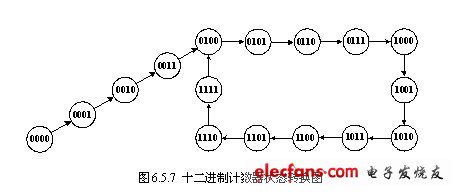

在圖6.5.5中，若將置入數值設定為
、
,置數端控制端
，則正常計數后的狀態循環如圖6.5.7所示。
利用置數控制端來控制計數器什么時候置數，并且設定不同的置數輸入數值，實現同樣進制數的計數，可以有不同的狀態轉換圖。送入置數控制端的值可以從計數器的輸出端經門電路運算而得，也可以從進位端CO得到。

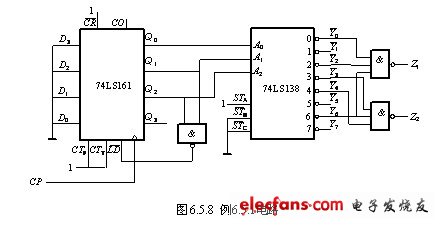

例6.5.1 由同步計數器74LS161和3線-8線譯碼器74LS138以及門電路組成的電路如圖6.5.8所示，試分析：
（1）74LS161組成的計數器的模值，
（2）畫出電路在時鐘信號作用下輸出端Z1、Z2的電壓波形圖，
（3）電路的邏輯功能。
解：（1）圖6.5.8中電路分為三個部分，左部分為脈沖計數電路，中間部分為譯碼電路，右部分為組合輸出電路。脈沖計數電路是由置數法組成的計數器，置數控制端的低電平取決于74LS161的計數輸出端
和
的與-非結果，置入的數值為0000，根據前面的分析結果可以作出計數狀態轉換圖如圖6.5.9所示。從狀態轉換圖可以看出由74LS161組成的是七進制計數器。即74LS161組成了模值為7的計數器。
（2）74LS138的譯碼地址輸入端來自74LS161的輸出端、和
，所以地址輸入端A2A1A0的編碼是二進制數的000至110。譯碼器輸出端是低電平有效譯碼輸出。從以上兩部分電路可以看出，在輸入時鐘信號的作用下，譯碼器的輸出端依次單獨輸出低電平，這一點與前面講到的CC4017有相似之處，不過CC4017是高電平有效輸出。
電路輸出端的邏輯表達式為：
(6.5.1)
根據以上分析作出輸出端Z1、Z2的真值表，如表6.5.4所示。由于74LS161工作在七進制計數狀態，故正常計數時Q3不會出現高電平，所以表中沒有列出Q3的狀態。
|
表6.5.4 例6.5.1真值表 |
||||||||||||
|
CP |
Q3 |
Q3 |
Q3 |
|
|
|
|
|
|
|
Z1 |
Z2 |
|
0 1 2 3 4 5 6 7 |
0 0 0 0 1 1 1 0 |
0 0 1 1 0 0 1 0 |
0 1 0 1 0 1 0 0 |
0 1 1 1 1 1 1 0 |
1 0 1 1 1 1 1 1 |
1 1 0 1 1 1 1 1 |
1 1 1 0 1 1 1 1 |
1 1 1 1 0 1 1 1 |
1 1 1 1 1 0 1 1 |
1 1 1 1 1 1 0 1 |
1 0 1 0 0 0 1 1 |
0 0 0 1 1 0 1 0 |

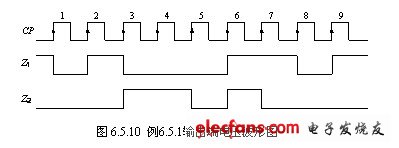

根據式（6.5.1）以及上面的分析可以畫出輸出端Z1和Z2在時鐘信號作用下的電壓波形圖，如圖6.5.10所示，圖中假設計數器的初始狀態輸出為0000。
（3）通過分析可知，實現的邏輯功能是七進制計數－譯碼電路。

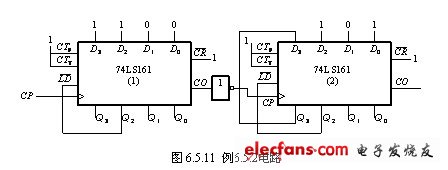

例6.5.2 分析圖6.5.11所示電路的計數分頻比
解：電路由兩片74LS161計數器組成整個計數系統，計數脈沖的輸入端加在74LS161(1)的時鐘端，74LS161(1)計數器的進位輸出求非作為時鐘信號加到74LS161(2)計數器中，計數結果的輸出端從74LS161(2)的進位輸出。
|
表6.5.5 74LS161(1)的狀態轉移表 |
||||
|
CP |
Q3 |
Q2 |
Q1 |
Q0 |
|
0 1 2 3 4 |
0 1 1 1 1 |
0 1 1 1 1 |
0 0 0 1 1 |
0 0 1 0 1 |
|
表6.5.6 74LS161(2)的狀態轉移表 |
||||
|
CP |
Q3 |
Q2 |
Q1 |
Q0 |
|
0 1 2 3 4 5 6 7 |
0 0 0 0 1 1 1 1 |
0 1 1 1 0 1 1 1 |
0 0 1 1 0 0 1 1 |
0 1 0 1 0 1 0 1 |
74LS161(1)計數器是利用置數端來獲得任意進制計數器的?？梢约僭O(shè)計數器的初始狀態為0000，此時

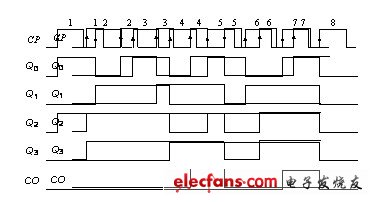

，74LS161(1)計數器工作在置數準備階段，輸入計數脈沖時，完成置數操作，將74LS161(1)計數器輸出置為1100，然后在計數脈沖作用下繼續計數，當計數到輸出為1111時，產生進位信號，此進位信號送入74LS161(2)計數器計數。所以可作出74LS161(1)計數器的狀態轉移表，如表6.5.5所示。圖6.5.12為74LS161(1)的電壓波形圖。
74LS161(2)計數器也是利用置數端來獲得任意進制計數器，不同的是其時鐘計數端取自74LS161(1)進位的非，而且其置數端與計數輸出端Q3有關，應用前面同樣的分析方法，可以列出其74LS161(2)的狀態轉移表，如表6.5.6所示。從表中可以看出74LS161(2)組成的是八進制計數器。畫出其電壓波形圖為圖6.5.13所示。
結合圖6.5.12和圖6.5.13，可以看出74LS161(1)是每來5個計數脈沖進位輸出一個高電平，并且這個高電平求非后送入74LS161(2)作為計數脈沖的輸入，總的進位結果輸出在74LS161(2)的CO端，所以整個電路的進位輸出是在輸入40（5×8）個計數脈沖后得到進位的，總電路是四十進制計數器，總進位端是對輸入計數脈沖的40分頻。
6.5.2中規模同步時序邏輯電路的設計
例6.5.3 用74LS160設計七進制計數器，分別用復位法和置數法實現電路。
解：74LS160為十進制計數器，其計數、輸入、輸出以及其他功能端與74LS161均相同，不同之處在于74LS160的計數輸出狀態循環是：0000→0001→0010→0011→0100→0101→0110→0111→1000→1001，比74LS161少了6個狀態。所以，由74LS160組成十以下的任意進制計數器的方法可以仿照前面74LS161的方法來設計。
（1）采用異步復位法
七進制計數器由七個狀態的循環，可以取這七循環狀態為000→001→010→011→100→101→110，為了能夠在計數狀態循環中能夠跳過0111、1000和1001這三個計數狀態，選取輸出端的輸出數值0111作為復位信號，而計數輸出的最高位Q3在七進制計數狀態循環中沒有用到，所以舍棄Q3作為復位信號，設計電路時可以將計數輸出端Q2、Q1和Q0與-非，然后經RS觸發器與

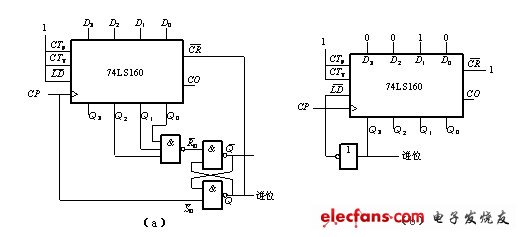

相連即可。設計電路為圖6.5.14（a）所示，進位信號從RS觸發器的Q獲得。
（2）采用同步置數法
從74LS160的計數狀態循環中，可以看出選擇其中的7個狀態循環即可實現七進制計數。計數輸出端的最高位Q3只出現了兩次高電平，可以利用Q2的高電平來產生置數信號，也就是在計數狀態中利用到了狀態1000，沒有利用狀態1001，所以再選擇其他6個狀態即可，在此選擇0010作為起始狀態，所以置入的數值也就為0010。置數法中實現七進制計數用到的狀態循環為0010→0011→0100→0101→0110→0111→1000。設計電路如圖6.5.14（b）所示，進位信號從Q3獲得。
例6.5.4 利用CC40192設計一個60秒倒計時電路。
解：CC40192為雙時鐘可預置十進制減法計數器。其功能表見表6.3.9所示，簡圖表示見圖6.3.22所示。CC40192有兩個時鐘端，分別用于加計數和減計數，其預置數是異步實現的，即只要預置端
出現低電平就完成置數，與時鐘端無關。
設計中要求為60秒倒計時，所以輸入的計數脈沖的周期為1秒即可，秒脈沖的獲得可以用振蕩電路獲得（在第七章介紹）。倒計時電路即為減法計數電路，根據題意設計一個60進制的減法計數器即可，CC40192作減法計數器的計數脈沖輸入端為CPD，借位輸出端為
。CC40192的最大計數輸出為十，所以要用到兩片芯片。一片作為個位為十進制的減法計數器，一片為十位六進制減法計數器。秒脈沖輸入到個位的減法計數器中。十位的計數脈沖的輸入端取自個位計數器的借位輸出。
列出十位和個位的狀態轉移表如表6.5.7所示。
|
表6.5.7 六十進制計數器個位和十位的狀態轉換表 |
|||||||||
|
十位計數狀態循環 |
個位計數狀態循環 |
||||||||
|
計數脈沖 |
Q4 |
Q3 |
Q2 |
Q1 |
計數脈沖 |
Q4 |
Q3 |
Q2 |
Q1 |
|
0 1 2 3 4 5 |
0 0 0 0 0 0 |
0 1 1 0 0 0 |
0 0 0 1 1 0 |
0 1 0 1 0 1 |
0 1 2 3 4 5 6 7 8 9 |
0 1 1 0 0 0 0 0 0 0 |
0 0 0 1 1 1 1 0 0 0 |
0 0 0 1 1 0 0 1 1 0 |
0 1 0 1 0 1 0 1 0 1 |

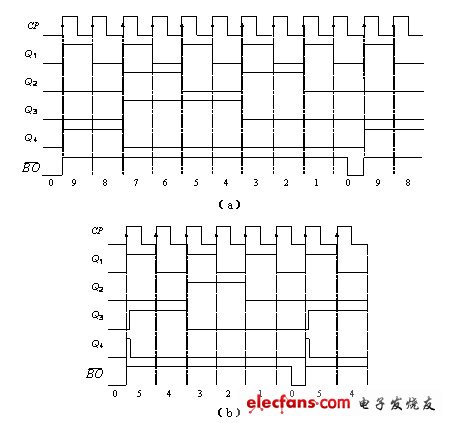

由于個位的減法計數為十進制，所以只需將用于十位減法計數的計數器設計為六進制減法計數器，然后兩片計數器連接即可。從表6.5.7可以看出十位減法計數的狀態循環中，減法計數是從0101開始的，所以設計十位CC40192的置入數值為0101。CC40192正常的減法計數中，計數輸出的狀態0000之后的狀態為1001，可以利用Q4的高電平來產生異步置數。所以可作出十位和個位計數器電壓波形圖如圖6.5.15所示。

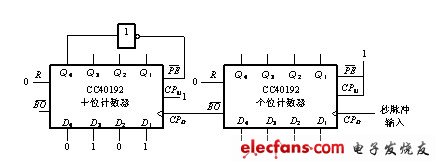

從圖6.5.15可以看出，借位輸出端的上升沿是在計數器減法計數輸出由0000→1001時產生的，所以可以利用個位計數器的借位輸出的上升沿作為十位計數的脈沖輸入。當個位計數輸出由0000→1001時，十位同時進行減法計數，也由0000→1001，十位計數輸出端Q4出現高電平，對之求非即得低電平，此低電平作為置數控制信號送端，十位計數器置數，輸出為0101。根據這樣得設計方法畫出設計電路如圖6.5.16所示。 從圖6.5.16可以看出，若要利用CC40192來設計其他進制得計數器，可以采用類似得方法進行。
