與同步時序邏輯電路相比，異步時序邏輯電路沒有統一的時鐘，各級觸發器的狀態變化不是在統一的時鐘作用下完成的，電路的狀態是直接由輸入信號決定，電路結構簡單，但是速度慢，隨著位數的增加，計數器從接受計數脈沖到穩定狀態的建立，時延也大大增加。

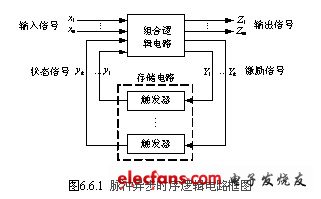

異步時序邏輯電路根據輸入信號的形式不同分為脈沖異步時序邏輯電路和電平異步時序邏輯電路。脈沖異步時序邏輯電路框圖如圖6.6.1所示，其電路由主要由觸發器組成，與同步時序邏輯電路相似，不同之處在于觸發器中的時鐘不統一，分析方法和同步時序邏輯電路的方法也基本相同。

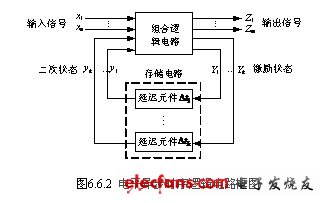

電平異步時序邏輯電路框圖如圖6.6.2所示，其電路主要由帶反饋的組合延遲單元電路組成，其分析方法和前者完全不同，主要用狀態流程表和時間圖的分析方法。



6.6.1脈沖異步時序邏輯電路

脈沖異步時序邏輯電路的時鐘信號不是統一的，各個觸發器的時鐘端沒有連接在一起，所以分析時必須注意各個觸發器的時鐘信號的邊沿變化情況，來決定該觸發器的狀態是否發生改變。

1. 4為二進制異步計數器

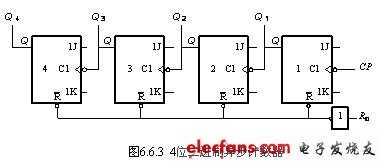

圖6.6.3為TTL電路組成的4位二進制異步計數器電路。電路由4個JK觸發器組成，J、K輸入端均為懸空，即J= K =1，所以4個JK觸發器接成了T觸發器的形式，T觸發器的工作特點是每來一個時鐘脈沖的下降沿（有的可能是上升沿）輸出端翻轉為相反的狀態。計數脈沖加在第一個JK觸發器的時鐘端，后面三個JK觸發器分別與前一個JK觸發器的Q端相連。所以JK觸發器的狀態是否發生翻轉取決與其時鐘端是否有下降沿出現，如果該時鐘端出現下降沿，則該JK觸發器翻轉為相反的狀態。




根據T觸發器T=1時的狀態轉移方程：，可以寫出4個JK觸發器的狀態轉移方程為

                      (6.6.1)

式（6.6.1）中的下降箭頭表示相應觸發器是在對應輸出量下降沿到來時狀態才發生變化的，如JK觸發器2的次態的狀態變化是發生的下降沿到來。根據式（6.6.1）可以作出狀態轉移表，如表6.6.1所示。表中的箭頭表示該計數輸出端的下一個狀態為0，即產生下降沿。

當4個JK觸發器處于初態0000時，加入計數脈沖，則只有觸發器1狀態發生變化，，計數器狀態轉換為0001；加入第二個時鐘脈沖時，觸發器1狀態翻轉，，的值由上一個時鐘作用時的1→0，產生了下降沿，作用到觸發器2的時鐘端，使觸發器2的狀態也能夠翻轉為相反的狀態，，此時計數器得狀態為0010；加入第三個時鐘脈沖，觸發器1得狀態發生變化，，計數器狀態轉換為0011；加入第四個時鐘脈沖，觸發器1狀態翻轉，，的下降沿又使觸發器2的狀態發生變化，，的下降沿又使觸發器3的狀態發生變化，，此時計數器的狀態為0100，如此可以作出一系列計數脈沖作用下，計數器的輸出狀態轉換情況。



表6.6.1  4位二進制異步計數器狀態轉移表
時 鐘 CP	初    態				次    態
	Q4	Q3	Q2	Q1	Q4	Q3	Q2	Q1
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16	0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1	0 0 0 0 1 1 1 1(↓) 0 0 0 0 1 1 1 1(↓)	0 0 1 1(↓) 0 0 1 1(↓) 0 0 1 1(↓) 0 0 1 1(↓)	0   1 (↓) 0 1 (↓) 0 1(↓) 0 1(↓) 0 1(↓) 0 1(↓) 0 1(↓) 0 1(↓)	0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 0	0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 0	0 1 1 0 0 1 1 0 0 1 1 0 0 1 1 0	1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0











































從表中的分析可以看出，某一位的觸發器狀態是否發生變化，取決于比它更低位的觸發器輸出結果是否有下降沿產生，這樣就會造成計數狀態變化的時延，計算速度比同步計數器慢，但是其電路比較簡單。

狀態轉換圖與同步計數器相同，在此不在贅述。

2. 集成異步計數器

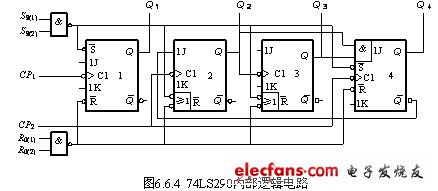

圖6.6.4為二－五－十進制異步計數器74L2S90內部電路結構。電路由四個JK觸發器組成，有兩個時鐘輸入端，時鐘端不同的組合可以達到多種計數進制的要求。S₉₍₁₎、S₉₍₂₎和R₀₍₁₎、R₀₍₂₎為計數器置9端和復位端。

74LS290的計數功能如表6.6.2所示。

表6.6.2 74LS90功能表
R0(1)	R0(2)	S0(1)	S0(2)	CP1	CP2	Q4	Q3	Q2	Q1
1 1 ×	1 1 ×	0 × 1	× 0 1	× × ×	× × ×	0 0 1	0 0 0	0 0 0	0 0 1
R0(1)·R0(2)＝S0(1)·S0(2)＝0				CP 0 CP Q4	0 CP Q1 CP	二進制計數 五進制計數 8421BCD碼十進制計數 5421BCD碼十進制計數

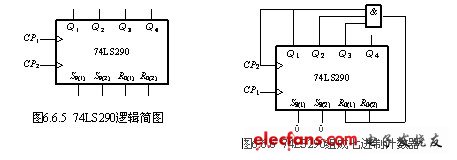

    從表中可以看出74LS290具有多種計數模式。當計數輸入端加在CP₁，CP₂不加入計數脈沖，Q₁作為計數結果的輸出端，則74LS290工作在二進制計數方式，輸出是對輸入信號的二分頻。當計數脈沖加到CP₂，CP₁不加入計數脈沖，Q₂、Q₃、Q₄作為計數結果的輸出端，則74LS290工作在五進制計數方式。當計數脈沖加到CP₁，CP₂接輸出端Q₁，Q₁、Q₂、Q₃、Q₄作為計數結果的輸出端，則74LS290工作在十進制計數方式，以8421BCD碼方式輸出。當計數脈沖加到CP₂，CP₁接輸出端Q₄，Q₁、Q₂、Q₃、Q₄作為計數結果的輸出端，則74LS290也是工作在十進制計數方式，但是輸出端以5421BCD碼方式輸出。74LS290的邏輯簡圖如圖6.6.5所示。

   利用74LS290的置位和復位端同樣可以構成十以下的任何一種進制數的運算。圖6.6.6為用74LS290組成七進制計數器的電路。其工作原理可以結合前面講到的復位法獲得任意進制數的計數，請讀者自己分析其狀態轉換圖。

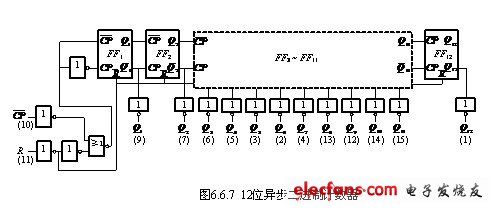

圖6.6.7為12位異步二進制計數器CC4040內部邏輯電路，電路由12個觸發器組成，每個觸發器的輸入取決于前級的輸出，對應12個輸出端。為計數脈沖的輸入端，下降沿計數。R為異步復位端，高電平有效。Q₁～Q₁₂為計數結果輸出端。CD4040的最大計數可達十進制數的2¹²。

利用CD4040可以構成分頻系數較大的分頻電路。如果輸入到端的信號的頻率為4096Hz，則輸出端Q₁₂的信號頻率1 Hz(2¹² 分頻)。

集成中規模異步計數器還有：4位二進制異步計數器74LS197、74 LS 293、74 LS 393，7位二進制異步計數器CC4024，14位異步計數器CD4020、CD4060，十進制異步計數器74LS196、74LS90，雙二－五－十進制異步計數器74LS390，異步雙十進制異步計數器74LS490等。

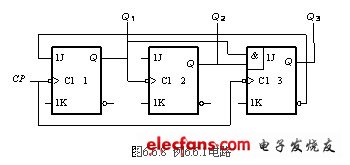

例6.6.1 分析圖6.6.8異步計數器電路




解：結合電路可以寫出各個JK觸發器的時鐘信號

                            (6.6.2)

均為下降沿計數。

    根據電路寫出3個JK觸發器的驅動方程為

                    (6.6.3)

    根據JK觸發器的特性方程，可以得到3個JK觸發器的狀態方程為

                  (6.6.4)

    有了狀態轉移方程可以假設電路的初始狀態為000，然后加入時鐘脈沖，得到各個觸發器的新?tīng)顟B(tài)。第一個時鐘脈沖的下降沿到來時，該下降沿作用在觸發器1和觸發器3上，這兩個觸發器的狀態都可能發生翻轉，此時3個觸發器的初態為，將初態值及時鐘的下降沿代入式（6.6.4），Q₁的狀態會發生變化，得到，此時Q₁的上升沿作用到了觸發器2上，由于觸發器2也是下降沿觸發，所以此時的Q₂狀態不會發生變化，得到，對于觸發器3，由于，得到，于是第一個時鐘脈沖之后，得到計數器的新?tīng)顟B(tài)為001。當?shù)诙€(gè)時鐘脈沖的下降沿到來時，同樣的分析方法，結合式（6.6.4）以及前一個狀態作為現在時鐘作用時的初態，得到新的狀態為010，分析所得到的狀態轉移關系如表6.6.3所示。

表6.6.3中表示出了初始狀態000，輸入5個時鐘脈沖后回到初始狀態的循環。由此可見該計數器完成的功能是五進制計數。將五進制計數循環之外的狀態帶入式

6.6.4，可以得到次態的結果，如表6.6.3所示。作出狀態轉換圖如圖6.6.9所示。



表6.6.3  例6.6.1狀態轉移表
	時 鐘 CP	初    態			次    態
		Q3	Q2	Q1	Q3	Q2	Q1
有效狀態	1 2 3 4 5	0 0 0 0 1	0 0 1 1 0	0 1 (↓) 0 1 (↓) 0	0 0 0 1 0	0 1 1 0 0	1 0 1 0 0
偏離狀態	↓ ↓ ↓	1 1 1	0 1 1	1 (↓) 0 1 (↓)	0 0 0	1 1 0	0 0 0





從狀態轉換圖可以看出該異步計數器能夠自啟動。從脈沖異步時序邏輯電路的分析來看，方法基本上和同步時序邏輯電路的分析相同。在分析中，觸發器下一個邏輯狀態的得出，必須考慮該觸發器的時鐘端是否有觸發信號的下降沿。



6.6.2電平異步時序邏輯電路分析

    電平異步時序邏輯電路的特點是：電路的狀態改變是由輸入信號電位的變化直接引起的，而脈沖異步時序電路狀態的改變是由于輸入脈沖信號的邊沿（上升沿或者下降沿）；電路的二次狀態和激勵狀態僅僅相差一個時間延遲，即二次狀態是激勵狀態延時后的再現；輸入信號的一次變化可能引起二次狀態多次變化；電路中存在穩態和非穩態。

電平異步時序邏輯電路的分析方法為：寫出激勵函數表達式、作出流程表、作出總態圖、總結邏輯功能。

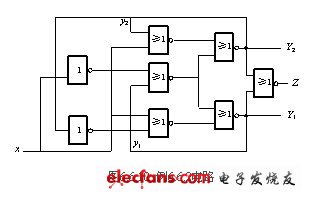

例6.6.2：分析圖6.6.10所示電平異步時序邏輯電路。




解：電路中有一個輸入端x,三個輸出端Y₁、Y₂和Z，同時將Y₁和Y₂反饋到電路的或-非門中。

       （1）寫出激勵函數表達式與輸出狀態表達式



                                    (6.6.6)

（2）作流程表

流程表反映的是電路中輸出端和輸入端之間的關系，表格中包括輸出信號Y₁和Y₂、激勵狀態、輸入信號x、二次狀態y₂y₁等之間的關系。例6.6.2的流程表如表6.6.4所示。在流程表中，按照編碼相鄰的原則依次列出輸入端的所用可能組合情況，本例中輸入只有一個量x，所以其組合的情況只有兩種。表格左列列出所有二次狀態，也是采用相鄰編碼的方式列出其組合情況，這里二次狀態有y₂y₁，其組合的可能性是4種。根據輸入量和二次狀態的取值，結合激勵函數表達式（6.6.5）式，將運算得到的激勵狀態填入表中。例如，當時，假設此時二次狀態為，代入式（6.6.5）中，可以得到激勵狀態為01。如果時，假設此時二次狀態為，代入式（6.6.5）中，可以得到激勵狀態為00。按照這樣的方法依次將輸入量x的取值和二次狀態的取值帶入式（6.6.5）得到表6.6.4所有激勵狀態。





表6.6.4  例6.6.2流程表
二次狀態		激勵狀態Y2Y1
y2	y1
0 0 1 1	0 1 1 0	01/1 01/0 10/0 10/0	00/1 11/0 11/0 00/0



在表6.6.4中，如果二次狀態為00，輸入時，得到的激勵狀態為01，與二次狀態不同，所以00這樣的二次狀態在輸入時，為非穩態；如果二次狀態為00，輸入時，得到的激勵狀態為00，與二次狀態相同，所以00這樣的二次狀態在輸入時，為穩態。表中將穩態用圓圈圈出，非穩態沒有圈出。

從表6.6.4中看出電路有4個穩定狀態，分別為00、01、11和10。狀態之間的轉化是在輸入量x的作用下完成的。

    （3）作出時間圖

為了較容易作出時間圖，先作出總態響應序列，然后在根據總態響應序列作出時間圖。總態是指電路輸入和二次狀態的組合。流程表中行列對應的狀態就是總態?？倯B(tài)圖是反映電路穩定狀態之間轉換關系及相應輸出的一種有圖形。下面通過作總態圖的方法來表現狀態之間的轉化。設輸入量x的值作如下變化循環：1→0→1→0→1，設在時，初始狀態為Y₂ = Y₁ = 0，即初始總態為（1，00）。根據流程表可以列出總態響應序列為



時刻( t )：	t0	t1		t2	t3	t4
輸入( x ):	1	0		1	0	1
總態(x,y2y1):	(1, 00)	(0, 00) (0, 01)		(1, 01) (1, 11)	(0, 11) (0, 10)	(1, 10) (1, 00)
輸出Z：	1	0	0		0	1




從總態響應序列看出，如果某一時刻下面只有一個總態，那么這個這個總態是穩定的，如t₀時刻的總態(1, 00)；如果某時刻下面有兩個或多個總態，則最下面的那個總態才是穩定的，其它總態均為不穩定總態，如t₁時刻的總態(0, 00)為不穩定總態，下面的總態(0, 01)為穩定總態。

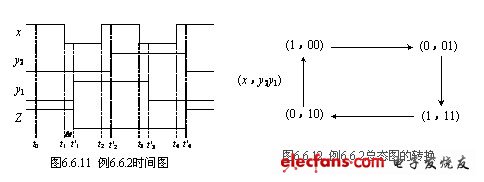

根據總態響應序列，作出時間圖如圖6.6.11所示。圖中t₀時刻總態為(1, 00)，即x = 1，y₂ =0，y₁ =0，此狀態保留到t₁時刻，由此可以作出t₀～t₁時間段的波形。在t₁時刻的總態為(0, 00)，即x=0，y₂ =0，y₁ =0，此狀態是不穩定的，其持續時間為Dt，由此可以作出t₁～t’₁時間段的波形。在t’₁時刻，總態為(0, 01)，即x = 0，y₂ =0，y₁ =1，此狀態是穩定的，該總態一直保留到輸入x的值發生變化的t₂時刻。按此方法，可以作出輸入x的序列作用下，電路完整的時間圖。

根據總態響應序列，還可以作出總態轉換圖如圖6.6.12所示。從總態轉換圖中可以看出該電路是一個輸入數值變化的監測器，如果輸入信號x變化了4次，則完成4個狀態的循環。
