6.1 比較說明時序邏輯電路與組合邏輯電路的區別。

6.2 同步時序邏輯電路與異步時序邏輯電路的各有什么特點？

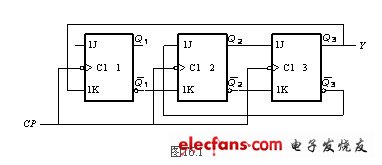

6.3 分析圖T6.1所示時序邏輯電路，寫出電路的驅動方程、狀態轉移方程和輸出方程，畫出狀態轉換圖，說明電路能否自啟動，分析邏輯功能。

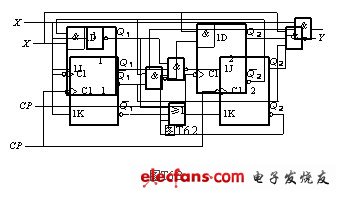

6.4 分析圖T6.2所示時序邏輯電路，寫出電路的驅動方程、狀態轉移方程和輸出方程，畫出狀態轉換圖，說明電路能否自啟動，分析邏輯功能。


6.5 分析圖T6.3所示時序邏輯電路，寫出電路的驅動方程、狀態轉移方程和輸出方程，畫出狀態轉換圖，說明電路能否自啟動，分析邏輯功能。

6.6 用D觸發器設計一個九進制同步計數器。

6.7 用JK觸發器設計一個十三進制同步計數器

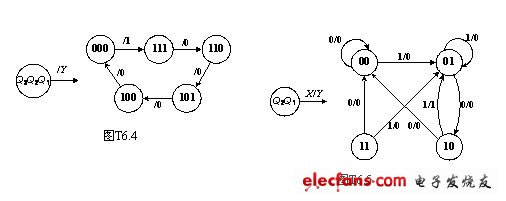

6.8 根據圖T6.4所示狀態轉換圖，用JK觸發器設計同步時序邏輯電路，并且畫出所設計電路的完整狀態轉換圖。

6.9 根據圖T6.5所給狀態轉換圖，用JK觸發器設計該同步時序電路。

6.10設計一個同步時序邏輯電路，要求輸入時鐘脈沖作用下，輸出端電壓波形滿足圖T6.6的要求。

6.11 用JK觸發器設計一個可逆六進制計數器，要求當控制信號A＝1時，作加法計數；當控制信號A＝0時，作減法計數。

6.13 某一觸發器的特性方程為，要求：

（1）用JK觸發器實現該觸發器功能；

（2）用該觸發器設計4進制計數器。

6.12 設計一個可控同步計數器，M₁、M₀為控制信號，要求：

（1）M₁＝M₀＝00時，維持原狀態；

（2）M₁＝M₀＝01時，實現3進制計數；

（3）M₁＝M₀＝10時，實現5進制計數；

（4）M₁＝M₀＝11時，實現7進制計數；

6.14 某數字通信系統中使用的同步碼為00010011（左位在前），試設計該同步碼檢測電路，當接收到該同步碼時，輸出Y＝1；未收到該同步碼時輸出Y＝0。

6.15 試用JK觸發器設計一個同步時序邏輯電路，當連續輸入三個或三個以上的1時，輸出為1，否則為0。

6.16 用T觸發器設計一個三位二進制計數器。

6.17 試用CC4017產生1011001序列信號。

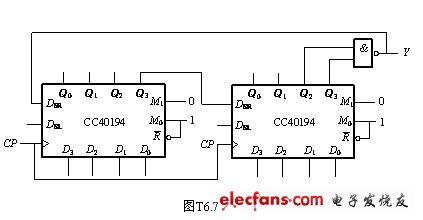

6.18 圖T6.7所示為利用中規模4位雙向移位寄存器CC40194組成的移位寄存器型分頻器電路，分析其分頻比，作出狀態轉換圖。

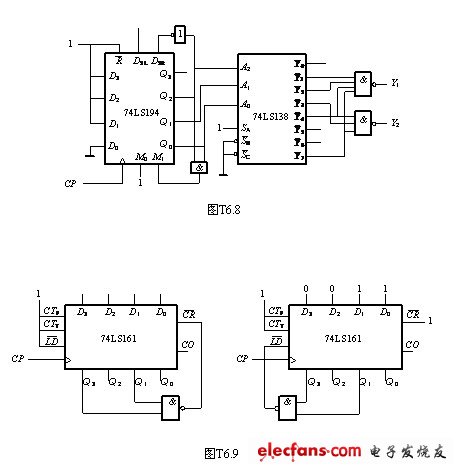

6.19 圖T6.8是由集成4位雙向移位寄存器74LS194和3-8線譯碼器74LS138組成的雙序列產生器，分析該電路的狀態轉移關系，作出狀態轉換表，寫出輸出端Y₁和Y₂的序列碼。

6.20 分析圖T6.9中規模集成電路74LS161組成的計數器，畫出狀態轉換圖，判斷計數器的模值。

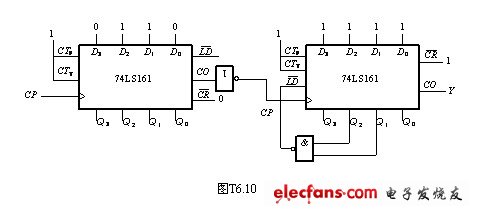

6.21 分析圖T6.10中規模集成電路74LS161組成的計數器，判斷計數器的模值，指出輸出端Y的信號的頻率是多少？



6.22 分析圖T6.11所示電路，畫出狀態轉換圖，指出該計數器的模值是多少。

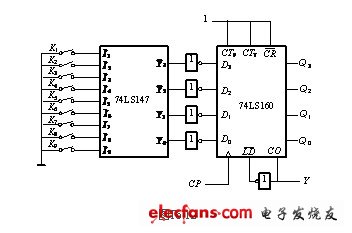

6.23 圖T6.12中為二－十進制編碼器74LS147和十進制計數器74LS160組成的可控分頻器。輸入計數脈沖的頻率為100KHz分析當控制開關接分別單獨合上時，輸出端信號Y的頻率是多少？

6.24 用同步十進制計數器74LS160設計一個五進制計數器。要求分別用復位法和置數法來實現電路要求。

6.25 用中規模集成十進制計數器74LS160，設計一個24進制計數器，可以附加必要的門電路。

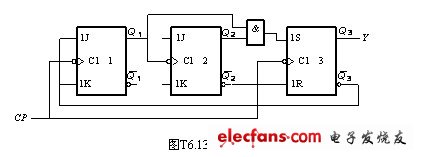

6.26 分析圖T6.13中的脈沖異步時序邏輯電路，寫出驅動方程、狀態方程，畫出狀態轉換圖，判斷能否自啟動，說明其邏輯功能。




6.27 分析圖T6.14所示電路，指出其計數的模值，如果輸入時鐘信號的頻率為f，則輸出端Q₇的頻率為多少。




6.28 有一個方波信號頻率為5KHz，現要得到一個頻率為50Hz的信號，試用12位二進制計數器CD4040實現該要求，可以附加必要的邏輯門電路。


6.29 分析圖T6.15所示電平異步時序邏輯電路，作出流程表和時間圖，說明該電路的功能。
