555定時器是一種多用途的中規模集成電路，電路功能靈活，只要在外部配上少量電阻和電容元件，就可方便地構成單穩態觸發器、多諧振蕩電路和施密特觸發器。因而在定時、檢測、控制、報警等領域中得到廣泛應用。

目前，555定時器產品型號繁多，但所有雙極型產品型號最后3位數都是555，所有CMOS產品型號最后4位數碼都是7555，而且，兩種類型的產品的功能和外部引腳排列完全相同。

7.2.1  555定時器內部電路結構

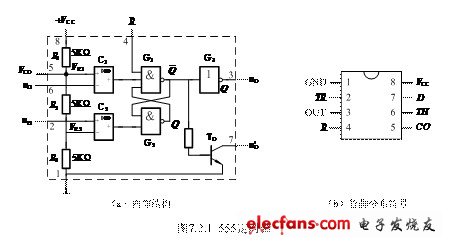

555定時器內部電路結構如圖7.2.1（a）所示，共有8根引腳，如圖7.2.1（b）所示，其中“1”腳為接地端，“2”腳為觸發輸入端，“3”腳為輸出端，“4”腳為復位端，“5”腳為控制電壓輸入端，“6”腳為閾值輸入端，“7”腳為放電端，“8”腳為電源。555內部電路可分成五個部份，它們的作用介紹如下：

（1）電壓比較器：和為兩個電壓比較器。每個電壓比較器有兩個輸入端，標有+號的稱為同相輸入端；標有－號的稱為反相輸入端。當同相輸入端電壓大于反相輸入端電壓，即時，則電壓比較器輸出為高電平（對應邏輯值“1”），反之電壓比較器輸出為低電平（對應邏輯值“0”）。電壓比較器的兩個輸入端基本上不向外電路索取電流，即輸入電阻趨于無窮大。

（2）分壓電阻：三個阻值為的串聯電阻構成分壓裝置。在控制電壓輸入端懸空時，，，分別為電壓比較器和的參考電壓，如果外接固定電壓，則，。若不使用端，應用時一般通過一個的電容接地，以旁路高頻干擾。

（3）基本觸發器：由和兩個與非門構成基本觸發器，兩個電壓比較器和的輸出決定基本觸發器端的狀態。端為基本觸發器的復位端，當時，，。

（4）放電晶體管：放大晶體管受的控制，當時，三極管截止，當時，三極管導通，555定時器7腳與地相通形成放電通道。

（5）輸出緩沖器：其作用是提高555定時器的帶負載能力和隔離負載對555定時器的影響。

7.2.2         555定時器工作原理

由圖7.2.1可知，只要在端加上低電平，觸發器，,輸出端為低電平，放電管飽和導通。

當，時，電壓比較器輸出低電平即，電壓比較器輸出高電平即，基本觸發器被置0，輸出端為低電平，放電管導通。

當，時，，，觸發器的狀態保持不變，輸出和放電管的狀態也保持不變。

當，時，，，觸發器被置1，即輸出電壓為高電平，此時放電管截止。

當，時，，，觸發器的端和端同時為1，即，輸出電壓為高電平，放電管導通。

在端懸空或通過一個的電容接地時，555定時器的功能如表7.2.1所示

555定時器的電源的電壓取值范圍較大，雙極型555定時器的取值范圍4.5V~16V，輸出高電平不低于電源電壓的90%，其帶拉電流或灌電流負載能力可達200mA；CMOS型7555定時器電源電壓取值范圍為3V~18V，輸出高電平不低于電源電壓的95%，帶拉電流負載的能力為1mA，帶灌電流負載的能力為3.2mA
