單穩態觸發器有如下特點：
第一，電路有一個穩定態和一個暫穩態。靜止期間電路長期處于穩定狀態。
第二，在外來觸發脈沖信號作用下，電路由穩定狀態翻轉到暫穩狀態。暫穩狀態是不能長久保持的狀態，經過一段時間后，電路會自動返回到穩定狀態。
第三，暫穩狀態持續時間的長短取決于電路的定時元件參數，與觸發脈沖的寬度和幅度無關。
7.3.1 電路組成

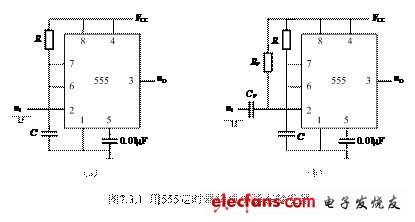

圖7.3.1所示為用555定時器構成的單穩態觸發器。圖中復位端
接電源電壓
為高電平。輸入信號
（低電平有效）加在555的觸發輸入端。放電管
的集電極（7腳）與閾值輸入端相連，并通過電阻
與電源相連，同時通過電容
接地構成定時電路。
圖7.3.1（b）為具有微分環節的單穩態電路，
、
構成微分電路，輸入信號經過微分電路后再接入觸發輸入端，可以減小觸發持續時間。
7.3.2 工作原理
由圖7.3.1（a），靜態期間即無觸發信號，輸入為高電平，電路處于穩定狀態，基本
觸發器
，
，輸出
為低電平，放電管飽和導通。
輸入為高電平，若接通電源瞬間555定時器中基本觸發器處在1狀態，即
，
，則輸出為高電平，放電管截止。此時，電源通過電阻對電容進行充電，充電結果導致電容兩端電壓
逐漸升高，閾值輸入（6腳）
，當電容充電到使
時，電壓比較器
就出現
，電壓比較器輸出低電平（0狀態），基本觸發器被復位到0狀態，即，，輸出電壓為低電平，放電管飽和導通。此后，電容通過放電管迅速放電，使
，觸發器維持狀態不變。
設輸入信號如圖7.3.2（a）所示，在0~
期間為高電平，電路處于上述穩定狀態。
在時刻，輸入信號的下降沿到達，這時使得電壓比較器
出現
（
而
），電壓比較器輸出為低電平，基本觸發器被置1，即
，
，輸出為高電平。電路因下降沿到達由穩態翻轉到暫穩態。
，的狀態是暫穩態，此時放電管截止，
通過電阻對電容充電，電容充電的結果導致
電位逐步上升，如圖7.3.2（b）所示，當
（
時刻）時，電壓比較器出現的輸入情況，比較器輸出低電平，基本觸發器被置0，即，，電路又發生了一次翻轉，暫穩態結束，此時電路輸出為低電平，放電管導通，電容很快通過放電至0，電路恢復到穩定狀態。
暫穩態所持續的時間稱為單穩態觸發器的輸出脈寬
，如圖7.3.2（c）所示，很明顯
，即電容由開始充電到充電至使
所需的時間。
利用三要素公式（7.1.2），取
，
，
，
。容易求出輸出脈沖寬度
（7.3.1）
從暫穩態結束到電容放電至
所需的時間稱為恢復時間
。設飽和導通放電管的導通電阻為
（一般很?。?，放電時間常數
。通常恢復時間由下式?jīng)Q定：
（7.3.2）
當輸入觸發信號
是周期為
的連續脈沖時（如圖7.3.2（a）所示），為了保證單穩態觸發器能夠正常工作，必須滿足下列條件：
（7.3.3）
即周期的最小值
因此，單穩態觸發的最高工作頻率應為
（7.3.4）
必須指出，在圖7.3.1（a）所示電路中，觸發輸入信號的觸發脈沖寬度（即低電平持續時間）必須小于單穩觸發器輸出的脈沖寬度，否則電路將不能正常工作。原因很簡單，若單穩觸發器被觸發翻轉到暫穩態后，如果低電平持續不變，電壓比較器的輸出保持為0，基本觸發器保持在置1狀態，電容充電至大于
時，無法自動結束暫穩態回到穩態。
為了解決這一問題，通常的辦法是在其輸入端增加一個微分電路，以減小低電平持續的時間，如圖7.3.1（b）所示。
7.3.3 集成單穩態觸發器
鑒于單穩態觸發器的應用十分普遍，在TTL電路和CMOS電路的中規模集成產品中，都有單片集成的單穩態觸發器。按功能劃分，集成單穩態觸發器可分為可重復觸發和不可重復觸發兩種類型，所謂可重復觸發是指單穩態觸發器在暫穩態期間接收新的觸發信號，重新開始暫穩態過程；而不可重復觸發，則在暫穩態期間不接收新的觸發信號，或者說，即使有新的觸發信號到來，其既定的暫穩態過程會照樣進行下去，直至結束為止。

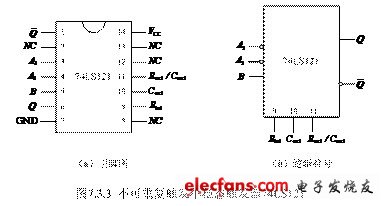

74LS121是一種典型的不可重復觸發單穩態觸發器。其管腳分布和邏輯符號如圖7.3.3所示，電路功能如表7.3.1所示。
|
表7.3.1 74LS121的功能表 |
|||||
|
輸入 |
輸出 |
說明 |
|||
|
|
|
|
|
|
|
|
0 |
× |
1 |
0 |
1 |
保持穩態 |
|
× |
0 |
1 |
0 |
1 |
|
|
× |
× |
0 |
0 |
1 |
|
|
1 |
1 |
× |
0 |
1 |
|
|
0 |
|
1 |
|
|
下降沿觸發 |
|
|
1 |
1 |
|
|
|
|
|
|
1 |
|
|
|
|
0 |
× |
|
|
|
上升沿觸發 |
|
× |
0 |
|
|
|
|
圖中
、
是兩個下降沿有效的觸發信號輸入端，B是上升沿觸發有效的觸發信號輸入端。
、
是外接定時電阻和電容的連接端，
、
是兩個互補輸出端。

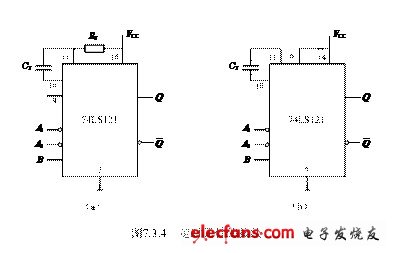

定時元件連接方式如圖7.3.4所示，圖中外接電阻
取值在1.4~30
之間，
外接電容取值在10
~10
之間，得到的脈沖寬度范圍為20ns~200ms，圖采用了74LS121內置的2K電阻。
輸出的脈沖寬度由下式確定。
（7.3.5）
在定時時間
結束之后，定時電容
有一段充電恢復時間，如果在此恢復時間內又輸入觸發脈沖，電路可以被觸發，但輸出脈沖寬度就會小于規定的定時時間。這是使用74LS121應注意的一個問題。

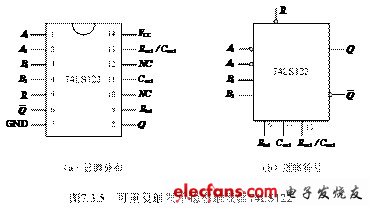

74LS122是一種比較典型的可重復觸發TTL單穩態觸發器。其管腳分布和邏輯符號如圖7.3.5所示。電路功能如表7.3.2所示。
|
表7.3.2 74LS122的功能表 |
|||||||
|
輸入 |
輸出 |
說明 |
|||||
|
|
|
|
|
|
|
|
|
|
0 |
× |
× |
× |
× |
0 |
1 |
復位 |
|
× |
1 |
1 |
× |
× |
0 |
1 |
保持穩態 |
|
× |
× |
× |
0 |
× |
0 |
1 |
|
|
× |
× |
× |
× |
0 |
0 |
1 |
|
|
1 |
0 |
× |
|
1 |
|
|
上升沿觸發 |
|
1 |
0 |
× |
1 |
|
|
|
|
|
1 |
× |
0 |
|
1 |
|
|
|
|
1 |
× |
0 |
1 |
|
|
|
|
|
|
0 |
× |
1 |
1 |
|
|
|
|
|
× |
0 |
1 |
1 |
|
|
|
|
1 |
1 |
|
1 |
1 |
|
|
下降沿觸發 |
|
1 |
|
|
1 |
1 |
|
|
|
|
1 |
|
1 |
1 |
1 |
|
|
|
74LS122有四個觸發信號輸入端：、為下降沿觸發有效，
、
為上升沿觸發有效。為低電平有效的直接復位輸入端，、是兩個互補輸出端，外接定時電阻和電容的連接與74LS121相同，通常的取值范圍為5~50，電容的取值范圍基本沒有限制。
當定時電容>1000PF時，可用下式估算輸出脈沖寬度
（7.3.6）
與74LS121類似，74LS122在暫穩態結束后，需經過恢復時間，電路才能返回穩態。
7.3.4 應用舉例
單穩態觸發器是常用的單元電路，在脈沖波形的變換、整形等方面都有著廣泛的應用，下面通過幾個簡單例子說明其應用。
1． 延時與定時

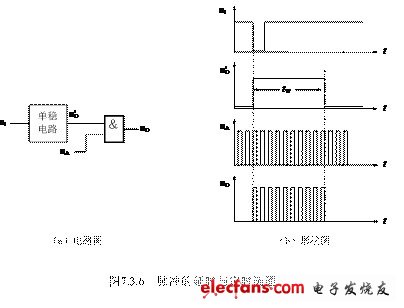

所謂延時是指將信號延遲一段時間后輸出，由于單穩態觸發器在觸發信號（如下降沿）到來之后，能產生一個寬度為的矩形脈沖，如圖7.3.6所示。觀察單穩電路輸出
與
的時間關系，可看出，的下降沿比的下降沿滯后了，也即延遲了。所以單穩電路輸出的脈沖寬度反映其延遲特性。
在圖7.3.6（a）中，單穩態觸發器的輸出，作為與門的定時控制信號，當為高電平時，與門打開，
；當
為低電平時，與門關閉，
。顯然，單穩態觸發器輸出高電平的時間，規定了與門打開的時間，如圖7.3.6（b）所示。即單穩態觸發器起著定時的作用。
2．整形
單穩態觸發器能夠把不規則的輸入信號整形成為幅度、寬度都相同的矩形脈沖，如圖7.3.7所示。由于脈沖寬度僅取決于RC定時元件的參數值，因此，單穩態觸發器還可改變輸入脈沖的占空比。
