施密特觸發器是脈沖波形變換與整形中經常使用的一種電路。其最重要的特點能夠把變化非常緩慢的輸入脈沖波形，整形成為適合于數字電路需要的矩形脈沖，而且具有滯回特性，抗干擾能力強。

7.5.1  電路組成

用555定時器構成施密特觸發器電路如圖7.5.1所示，圖中（4腳）接高電平，端接電容起濾波作用，以提高參考電壓和的穩定性。觸發輸入端和閾值輸入端連在一起作為施密特觸發器的輸入端。

7.5.2  工作原理

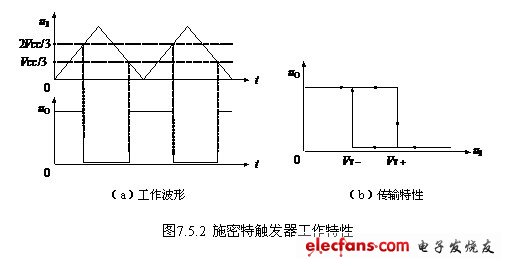

設輸入為三角波，則施密特觸發器的工作波形和電壓傳輸特性如圖7.5.2所示。

當時，555定時器內部的電壓比較器有，因此，比較器輸出高電平；電壓比較器有，因此，比較器輸出低電平，這樣，基本觸發器被置1，即，，輸出為高電平。

當<<時，555定時器內部的兩個電壓比較器和都存在，兩者均輸出高電平，此時，基本觸發器維持狀態不變，即保持高電平。

當上升到時，一旦出現>，555定時器內部電壓比較器就出現，比較器輸出低電平；而此時電壓比較器仍為，比較器輸出為高電平。這樣，基本觸發器被置0，即，，輸出為低電平?？梢姡?img height="13" src="/uploads/allimg/111115/1G13H313-7.gif" style="vertical-align: middle" width="15" />上升到處，輸出由高電平翻轉為低電平。即，稱為上限閾值。

當由大于開始下降時，下降到<<時，由于555定時器內部的兩個電壓比較器均輸出為高電平，基本觸發器維持狀態不變，即，，輸出仍為低電平。

當下降至時，一旦出現<，則555內部的電壓比較器就有，比較器輸出低電平，基本觸發器被置1，即，，輸出為高電平?？梢钥闯?，下降到處，輸出由低電平翻轉為高電平。即，稱為下限閾值電平。

輸出電壓隨輸入電壓的變化關系，即電壓傳輸特性如圖7.5.2（b）所示?？梢钥闯?，電路具有滯回特性。上升階段，上升到時輸出由高電平翻轉為低電平；下降階段，下降到時，輸出由低電平翻轉為高電平。

定義滯回電壓（又稱回差電壓）：

                         （7.5.1）

滯回電壓的大小直接反映電路抗干擾能力的強弱。由上述分析可知，由555定時器構成的施密特觸發器，滯回電壓。若在控制端（5腳）加入電壓，改變兩個內部電壓比較器的參考電壓和，則可改變滯回電壓的大小。

以上討論的施密特觸發器可用圖7.5.3（a）所示的符號表示，稱為反相輸出的施密特觸發器；對于圖7.5.3（b）所示符號的施密特觸發器，情況正好相反，在為低電平，輸出為低電平，上升到時，翻轉為高電平，而大于時，輸出為高電平，當下降至時，又翻轉為低電平。因此，輸出與輸入具有同相關系，稱為同相施密特觸發器。

由于施密特觸發器的應用十分廣泛，在TTL和CMOS系列產品中，均有集成的施密特觸發器，使用十分方便。

7.5.3  主要應用

1．用于波形變換及整形

利用施密特觸發器可以把變化緩慢的周期性信號變換為邊沿很陡的矩形脈沖信號。

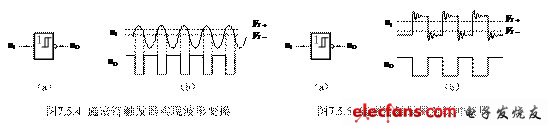

如圖7.5.4所示，輸入正弦波形，只要適當?shù)剡x擇施密特觸發器的和，即可得到與輸入信號同頻率的矩形脈沖。

在數字電路系統中，矩形脈沖經過測量裝置，或經過放大電路后可能產生不規則的畸變。當矩形脈沖出現了畸變時，通過施密特觸發器整形可獲得較理想的矩形脈沖，圖7.5.5所示為一簡單的例子。

2．用于脈沖鑒幅

圖7.5.6所示為利用施密特觸發器鑒別脈沖幅度的情況，輸入信號為一系列幅度不同的脈沖信號，只有那些幅度大于的脈沖才會在輸出端產生輸出信號?？梢?，施密特觸發器能將幅度大于的脈沖選出，具有脈沖鑒幅的能力。

3．  用作多諧振蕩器

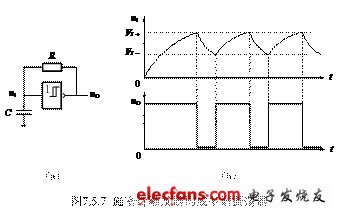

利用施密特觸發器可以構成多諧振蕩器，如圖7.5.7（a）所示，圖為其工作波形。

在接通電源瞬間，電容上的電壓為0，輸出為高電平。的高電平通過電阻對電容充電，逐步上升，當達到時，施密特觸發器發生翻轉，輸出變?yōu)榈碗娖剑缓箅娙?img height="17" src="/uploads/allimg/111115/1G13L454-109.gif" style="vertical-align: middle" width="15" />開始放電，下降，當下降到時，電路又發生翻轉，電容又充電……，這樣周而復始，電路不停地振蕩，輸出端得到矩形脈沖。
