7.1 在圖7.2.1所示555定時器中，輸出為高電平、低電平及保持原來的狀態不變輸入信號條件各是什么？假定電壓控制端（5腳）已通過電容接地，放電端（7腳）懸空。

7.2 用555定時器構成一個可重復觸發的單穩態觸發器。

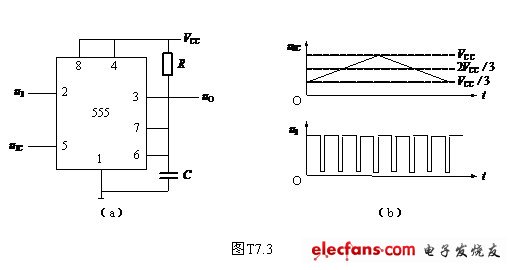

7.3 用555構成的單穩態觸發器如圖T7.3（a），觸發信號和控制電壓如圖所示，畫出的波形。

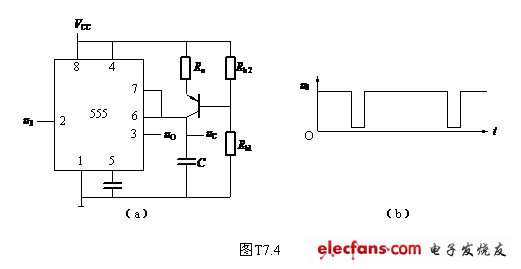

7.4 用555構成的單穩態觸發器如圖T7.4（a）所示，已知輸入波形如圖所示，畫出和的波形，并說明三極管T所構成電路的作用。

7.5 在圖7.4.1用555構成的多諧振蕩器中，若，，，試計算電路的振蕩頻率。

7.6 圖T7.6是用555定時器構成的壓控振蕩器，試求輸入控制電壓和振蕩頻率之間的關系，當升高時，頻率是升高還是降低？

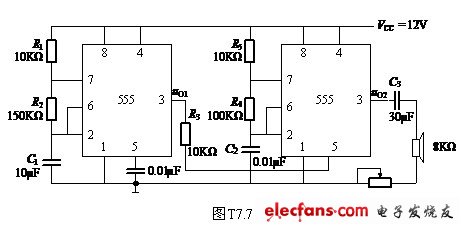

7.7 圖T7.7是變音調發音電路，在圖中給出的電路參數下，試計算揚聲器發出聲音的高、低音頻率以及高、低音的持續時間。假設在時，555定時器輸出的的高、低電平分別為11V和0.2V，輸出電阻小于。

7.8  用555定時器設計一個多諧振蕩器，要求輸出脈沖的振蕩頻率為，占空比為25%。
