8.2.1 只讀存儲器ROM
顧名思義只讀存儲器ROM（Read-only memory）就是只能讀出，不能寫入的存儲器，屬于固定存儲器，計算機或數字系統中需要長期存放的程序、表格、及一些常數、符號等數據就存放于其中，掉電時內存數據不會丟失。
一、只讀存儲器的電路結構

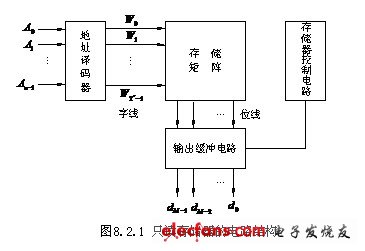

只讀存儲器的電路結構如圖8.2.1 所示
只讀存儲器ROM的內部電路由存儲陣列、地址譯碼器、輸出緩沖器及存儲器控制電路組成。
存儲陣列是存儲器的主體，實質上是由存儲單元組成的集合體，每個存儲單元又包含若干個基本存儲單元，從而形成存儲陣列。每個存儲單元所包含的基本存儲單元數由存儲器容量中的“字長”來決定；存儲陣列中所包含的存儲單元數由存儲容量中的“字節數”來決定。通常組成基本存儲單元的元件可以是電容、半導體二極管、三極管和MOS管等，而每個基本存儲單元可以存儲一位二進制信息。
地址譯碼器由地址寄存器和地址譯碼器兩部分組成。地址寄存器用于存放CPU送來的地址碼，地址譯碼器則對地址寄存器中的地址碼進行譯碼，產生相應的地址選擇信號，進而選中相應的存儲單元或基本存儲單元。根據地址譯碼器的不同結構，存儲器也可分為單譯碼編址存儲器及雙譯碼編址存儲器。單譯碼編址時選中的是存儲單元，雙譯碼編址時，選中的是基本存儲單元。
輸出緩沖器實際上是一個三態、雙向的緩沖器，用于鎖存從存儲單元中讀出的每位信息，或用于存放需要寫入存儲單元的信息，因此是一個雙向的緩沖器；三態主要是為了便與系統總線連接，其位數由存儲陣列中存儲單元的位數決定。例如：8K×4存儲器的三態雙向緩沖器應當有4位。三態雙向緩沖器受控制電路和輸出允許信號控制。
控制電路主要是通過接受CPU（中央處理器）送來的控制信號，經過組合變換后對地址寄存器、存儲陣列和三態緩沖器等進行控制。
8.2.2 ROM在組合邏輯電路中的應用
按照所用器件類型分，ROM可分為二極管ROM、MOS場效應管ROM、雙極型三極管ROM三種。首先來看一個4×4位二極管構成的掩膜ROM電路，如圖8.2.2 所示。
地址譯碼器是一個2線－4線的地址譯碼器，地址線為
，輸出為
（字線），可選取存儲陣列中的任意一個字。輸出控制端
時，4條位線上的數據便能夠通過三態門從
上輸出。例如，當?shù)刂反a
時，經過地址譯碼，使得字線
，而
，
字線上的高電平通過接有二極管的位線
使得
=1，而其余位線
由于和的交叉處無二極管，因此
，最終結果輸出的數據為
，由此不難分析出當
時對應輸出的數據分別為：
從上述分析中可以看出，這個存儲矩陣實際上是由16個存儲單元構成的，圖中每個十字交叉點就代表一個存儲單元，交叉處有二極管的單元表示存儲數據1，否則存儲數據0；從圖中還可看到，與位線的交叉點處有二極管的字線有兩根，即
，而這兩根字線都可能通過交叉點處的二極管使得=1，因此位線上各點之間的關系是一種“邏輯或”的關系，故該存儲矩陣實際上是一個編碼電路，即一個組合電路，又可以將其看作是如圖8.2.3所示的簡化陣列圖。圖中有二極管的交叉點畫有實心圓點，無二極管的交叉點不畫。存儲矩陣中位線上各圓點之間的關系為邏輯或，如
，因此位線
上加畫了或門。而地址譯碼器實際上可由4個二極管與門構成的，其輸出字線
與輸入的關系是邏輯與的關系，即
，
，因此地址譯碼器也可用陣列形式畫出，其輸出線上應畫與門。有時為畫圖方便，與門和或門的邏輯符號可以省略。故從陣列圖中可以看出，ROM實際上就是一個“與-或陣列”。
由于ROM是一個與-或陣列，因此可以將存儲器的地址線作為輸入變量，將存儲器的數據線作為輸出變量，實現多輸入、多輸出的組合邏輯功能，即可以用存儲器來實現組合邏輯函數。
例 8.2.1用ROM實現一位全加器電路，并畫出其相應的陣列圖。
解：用ROM實現組合電路，關鍵是要先寫出邏輯函數的表達式，即ROM的輸出函數表達式，并且應寫成最小項之和的形式，這樣便構成了一個標準的與-或表達式，從而能夠根據ROM與-或陣列的特點，畫出其陣列圖。
一位全加器的和信號Si及進位信號Ci的邏輯表達式分別為
選擇輸入信號
作為ROM的地址輸入信號，全加器的和信號
及進位信號
作為ROM的輸出。從邏輯表達式中可以看到，和信號 及進位信號可由字線對應的最小項相或得到的，由地址輸入信號譯碼得出各字線的最小項分別為：
，
，…
。即地址譯碼器輸出與輸入之間是邏輯與的關系。而譯碼器的輸出又可看作是存儲矩陣的輸入，存儲矩陣的輸出與其輸入之間是邏輯或的關系，故
，
。
