9.2.1 數字系統設計概述

傳統數字電路系統設計主要包括：滿足性能指標要求的總體方案的選擇、各部分原理電路的設計、參數值的計算、電路的實驗與調試以及參數的修改、調整等環節。這是各類電子產品和各種應用數字電路系統研制過程中必不可少的設計過程。因此，數字電路系統設計在電子工程應用領域里占有很重要的地位。其設計質量的高低不僅直接影響到產品或電路性能的優劣，還對研制成果的經濟效益有著舉足輕重的作用。

一、設計內容

數字電路系統設計作為“數字電路”課程的一部分，其內容仍然是以電子技術基礎的基本理論為指導，將設計課題分為基礎型與系統設計型兩個層次。其中基礎型基本上是指數字電路的基本單元電路的設計與調試，而系統設計型是指由若干個模、數基本單元電路組成并能完成一定功能的應用電路的設計與調試。

二、設計方法

數字電路系統設計是指完成滿足一定性能指標、邏輯功能或特定應用功能的電路的設計過程。

1．  傳統的系統硬件設計步驟

（1）根據系統設計要求，確定輸入與輸出。

（2）詳細編制技術規格書，畫出系統控制流圖。

（3）對系統功能進行細化，合理劃分功能模塊，并畫出系統功能框圖。

（4）細化功能模塊，對每一個細化模塊進行電路設計并正確選擇元器件。

（5）各功能模塊的調試、仿真。

（6）各功能模塊硬件連接，進行系統硬件調試、整理。

（7）根據調試結果調整硬件設計，最終完成整個系統硬件設計。

2．  傳統系統硬件設計方法的特點

（1）采用自下而上（Bottom Up）的設計方法：

系統硬件設計的關鍵之一是選擇具體的元器件，并利用這下元器件進行邏輯電路設計，完成系統各個獨立的功能模塊，最后將各功能模塊連接起來，完成整個系統的硬件設計。該過程是從最底層開始設計，直至到最高層設計完畢。因此是一種自下而上的設計方法。

（2）采用通用的邏輯元器件：

設計者總是根據系統的具體需要，選擇市場上容易購買到的邏輯元器件，來構成所要求的邏輯電路，從而完成系統的硬件設計。盡管隨著微處理器的出現，在由微處理器及其相應硬件構成的系統中，許多系統的硬件功能可以由軟件來實現，但是這種選擇通用元器件來構成系統硬件電路的方法并未改變，尤其在微處理器的外圍電路的設計過程中，傳統數字系統的設計方法仍然具有重要的作用。

（3）在系統硬件設計的后期進行仿真和調試：

在系統的硬件設計方法中，仿真和調試通常只能在后期，即完成系統硬件設計以后才能進行。因?yàn)檫M(jìn)行仿真和調試的儀器一般為系統仿真器、邏輯分析儀和示波器等，故只有在硬件系統已經構成的情況下才能使用。系統設計時存在的問題只有在后期才較容易發現，因此對設計人員的要求較高。

（4）主要設計文件是電路原理圖

    用傳統的硬件設計方法對數字系統進行設計并調試完畢后，所形成的硬件設計文件，主要是由若干張電原理圖構成的，圖中詳細的標注了各個邏輯單元、邏輯器件的名稱和相互間的信號連接關系，是用戶使用和維護系統的主要依據，同時電原理圖形象、直觀、易讀，為廣大電子工程技術人員所熟悉。因此對于系統相對較小、硬件相對簡單的數字系統設計，傳統的系統硬件設計方法仍然具有一定的優勢

三、總結報告

完成每一設計課題后，必須寫出一份總結報告?？偨Y(jié)報告中應包括以下內容：

1．設計題目名稱。

2．設計任務和要求。

3．原理電路的設計。這部分的內容應包括：

(1)方案比較。你選擇過哪幾種方案，分別畫出原理框圖，說明原理和優缺點，最后選擇了哪個方案。

(2)單元電路的設計和主要參數的計算。

(3)元、器件的選擇。

(4)畫出完整的電路圖和必要的波形圖，電路圖上要標出元器件的型號與參數值。

(5)說明電路的主要工作原理。

4．說明有關技術指標的測量方法；整理出實驗測試數據與實驗波形，分析是否滿足設計要求。

5．設計調試過程中遇到的問題及其解決方法。

6．列出參考文獻。

9.2.2  總體設計

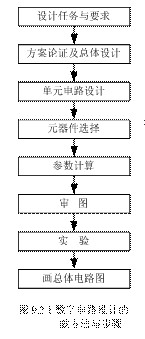

在設計一個常用的數字電路系統(模擬電路與數字電路)時，首先必須明確設計任務，根據設計任務按圖9.2.1所示的一般數字電路設計步驟示意圖進行設計。但數字電路的種類很多，器件選擇的靈活性很大。因此設計方法和步驟也會因不同情況而有所區別。有些步驟需要交叉進行，甚至反復多次，設計者應根據具體情況，靈活掌握。

所謂總體設計是指：針對所提出的任務、要求和條件，用具有一定功能的若干單元電路構成一個整體，來實現系統的各項性能。顯然，符合要求的總體設計方案不止一個，應該針對設計的任務和要求，查閱資料，利用掌握的知識提出幾種不同的可行性方案，然后逐個分析每個方案的優缺點，加以比較，進行方案論證，擇優選用。

在方案的選擇過程中，可用框圖表示總的原理電路?？驁D不必畫得過于詳細，只要能正確反映各組成部分的功能和系統應完成的任務即可。

9.2.3 單元電路及參數確定

單元電路設計的一般步驟：

一．根據設計要求和已選定的總體方案原理圖，明確對各單元電路的要求，詳細擬定各單元電路的性能指標，注意各單元電路輸入信號、輸出信號、控制信號之間的關系與相互配合，注意盡量少用或不用電平轉換之類的接口電路。

二．設計各單元電路的結構形式

在選擇單元電路的結構形式時，最簡單的辦法是從過去學過的和所了解的電路中選擇一個合適的電路。同時還應去查閱各種資料，通過學習、比較來尋找更好的電路形式。一個好的電路結構應該是滿足性能指標的要求，功能齊全，結構簡單、合理，技術先進等。

三．主要參數的計算與選取

參數計算的具體方法參閱模擬電子技術、數字電子技術以及各類實用電子技術書籍。但設計電路時的參數計算與做習題不一樣。習題求解時通常的參數值為已知量，需要求解的只有1～2個參數，正確的答案一般也只有一個。而電路設計時除了對電路的性能指標有要求外，通常沒有其它任何已知參數，幾乎全部由設計者自己選擇和計算，這樣理論上滿足要求的參數值就不會是唯一的了，這需要設計者根據具體情況靈活選擇。所以設計電路中的參數計算，首先是計算，然后是根據計算值，對參數進行合理選擇。

四．元、器件的選擇

關于元、器件的選擇問題，將在下面加以介紹。

9.2.4 數字電路設計中的若干問題

一．元、器件的選擇

數字電路系統的設計，從某種意義上來講，就是選擇最合適的元、器件。不僅在設計單元電路，計算參數時要考慮選什么樣的元、器件合適，而且在提出方案，分析、比較方案的優缺點作方案論證時，首先也要考慮選用哪些元、器件以及它們的性價比如何。因此，在設計過程中，選擇好元、器件是很重要的一步。首先必須清楚設計的單元電路需要什么樣的元、器件，也就是你選用的元、器件應有什么樣的性能指標。

其次是有哪些可供你選用的元、器件，如哪些元、器件容易購買，哪些型號可以替換，它們的性能各是什么，體積多大等。

要做到更多的了解元、器件(主要指了解器件的性能、特點與使用要點等)，必須多查資料。這樣不但對電路的合理選擇、設計有利，而且對以后階段設計調試的正常進行也有很大幫助。

數字電路的元、器件主要有：電阻、電容、分立元件和集成電路芯片等。有關這方面的詳細內容請參閱其它資料。下面簡單介紹選擇時的注意要點：

1. 器件選用原則

由于集成電路具有體積小、功耗低、工作性能好、安裝調試方便等一系列的優點而得到了廣泛的應用，成為數字電路系統的重要組成部分之一。因此，在數字電路系統設計中，優先選用集成電路已成為人們所認可的一致看法。

但是也不要以為采用集成電路就一定比用分立元件好。例如有些功能相當簡單的電路，只要用一只三極管或二極管及幾個電阻就能解決問題，就不必選用集成電路了。如數字電路中的緩沖、倒相、驅動等應用場合就是如此。另外有些特殊應用情況(如高電壓、大電流輸出)，采用分立元件往往比用集成電路更切合實際。

2. 模擬集成電路的選擇

在數字電路系統中，如果使用到傳感器系統，這可能使用到模擬電路。常用的模擬集成電路主要有運算放大器、電壓比較器、模擬乘法器、集成穩壓塊、鎖相環、函數發生器等。設計中選擇模擬集成電路的方法一般是先粗后細：先根據總體設計方案考慮選用什么類型的集成電路，如運算放大器有通用型、低漂移型、高阻型、高速型等，然后再進一步考慮它的性能指標與主要參數，如運算放大器的差模和共模輸入電壓范圍、輸出失調參數、開環差模電壓增益、共模抑制比、開環帶寬、轉換速率等。這些參數值是選擇集成運算放大器的主要參考依據。最后應綜合考慮價格等其它因素而決定選用什么型號的器件。

3. 數字集成電路的選擇

數字集成電路(簡稱數字IC)的發展速度非?？欤?jīng)過近幾十年的更新?lián)Q代，到目前為止，已形成多種系列化產品同時并存的局面，各系列品種的功能配套齊全，可供用戶自由選擇。在選擇數字集成電路時，必須了解：

數字集成電路的種類和特點

數字IC系列產品大體上分為TTL型、ECL型、CMOS型等三大類。

(1)TTL類型

這是以雙極型三極管為開關元件，屬雙極型數字IC。其典型產品為54／74系列數字集成電路，其中54系列為軍品，74系列為民品。TTL類型主要有8個品種系列，分別是標準型74系列、高速74H系列、肖特基74S系列、低功耗74L系列、低功耗肖特基74LS系列、先進肖特基74AS系列、先進低功耗肖特基74ALS系列、高速肖特基74F系列。TTL類型的發展過程是，其一，沿著74→74H→74S→74AS向高速化發展。其二，沿著74→74LS→74ALS向低功耗高速度方向發展。

TTL類型的主要特點有：

●不同系列的產品相互兼容，選擇余地大。

●參數穩定，使用可靠。

●工作速度和功耗均介于ECL型與CMOS型之間，具有較寬的工作速度范圍。

●采用+5V電源供電。

(2)ECL類型

ECL(發射極耦合邏輯)和TTL一樣也是雙極型數字IC。其系列產品主要有ECL—10K與ECL—100K兩種系列，產品限于中小規模集成電路。其主要特點是：

●工作速度快。ECL門電路的傳輸延遲時間可縮短至1ns以內，是現代數字IC中工作速度最快的一種。適用工作頻率范圍為100～1000MHz。

●輸出內阻低，帶負載能力很強。

●功耗大；輸出電平穩定性較差；噪聲容限比較低；抗干擾能力較差。

(3)CMOS類型

CMOS數字IC是用MOSFET作開關元件，屬單極型數字IC。其系列產品主要有標準型（4000系列、4500系列）、40H型、74HC型與74AC型等4種。

CMOS集成電路的特點主要是：

• 靜態功耗低。中規模集成電路的靜態功耗小于100mW。

• 輸入阻抗非常高。正常工作時，直流輸入阻抗可大于100MΩ。

• 抗干擾能力強。電壓噪聲容限可達電源電壓的45％。

• 扇出能力強。低頻工作時，一個輸出端可驅動50個以上的CMOS器件輸入端。

在各種應用場合中，應該綜合考慮各類數字集成電路的性能，以求得到最佳的應用搭配。

4. 阻容元件的選擇

電阻和電容是兩種使用最多的分立元件，它們的種類繁多，性能各異。在選擇阻容元件的過程中，有以下幾個方面需要考慮：

⑴根據不同電路對電阻和電容性能的要求，選用適合的電阻、電容器。如基本運算電路中的外接電阻，大都宜選用0.1％的金屬膜電阻，不宜選用電感效應大的線繞電阻。又如，電源濾波回路中的電容，宜選用大容量(100～3 000μF)的鋁電解電容。由于其對高次諧波的濾波效果差，通常還需并聯小容量(0.01～0.1μF)的瓷片電容。

⑵選擇阻容元件時，應盡量選用標稱系列，并注意電阻器的允許誤差范圍與功率。注意選擇電容器的容量與耐壓值，在設計時對于電解電容還須注意其極性。

9.2.5  總體電路圖的畫法

在完成單元電路的設計、參數計算、器件選擇之后，下一步應該畫出總體電路圖。當畫出總體電路圖以后，還要注意仔細的進行一次全面的審圖，因?yàn)樵谠O(shè)計過程中有些問題難免出錯或者考慮不周，加之總體電路圖又是進行組裝、調試的依據，所以仔細審圖可以減少調試過程的工作量。

如何才能畫好總體電路圖呢？一般要注意以下幾點：

1．注意信號的流向，通常從輸入端或信號源畫起，由左至右或由上至下按信號流向依次畫出各單元電路。

2．盡量把總體電路圖畫在一張圖紙上，布局要合理，排列要均勻。如果電路比較復雜，需要繪制幾張圖時，應把主電路畫在同一張圖紙上，把獨立的或次要的電路畫在另外的圖紙上，同時要標明各張電路畫之間連線的來龍去脈。

3．連線要清楚，并且通常都畫成水平線或垂直線，一般不畫斜線。按新的畫圖規則，四端連接的交叉線，應在連接處用黑圓點表示，否則表示相互跨過，不連接；三端相連處可不畫黑圓點。還應當注意元件的合理布局，使連線盡量短些，少拐彎。有的連線可用符號表示，例如地線常用“┷”表示，電源一般只要標出以“┷”為參考點的正、負電壓的數值就可以了。

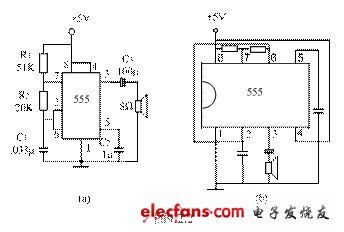

4．電路圖中的集成電路芯片，通常用方框表示。在方框中標出它的型號，在方框的邊線兩側標出每根連線的功能名稱和管腳號，如圖9.2.2(a)圖所示。注意不要把電路圖畫成接線圖，圖9.2.2 (b)所示的畫法是不合理的。

9.2.6  安裝調試

數字電路系統的理論設計完成之后，便可根據電路圖設計印刷電路板，制作好印刷電路板之后就可進入電路的安裝調試階段。安裝調試過程也是對理論設計作出檢驗、修改，使之更加完善的過程。安裝調試工作能否順利進行，除了與設計者掌握的調試測量技術、對測試儀器的熟練使用程度以及對所涉及電路的理論掌握水平等有關外，還與設計工作中認真、仔細、耐心的態度有關。

調試工作從各單元電路的調試逐步擴大到整體電路的聯調。聯調主要是觀察動態結果，測試電路的性能指標，檢查電路的測試指標及設計指標是否相符，逐一對比，找出問題，然后進一步修改參數，直到滿意為止。

調試完成之后，還應該注意最后校對以完善總體電路圖，修正參數與錯誤，完成相關資料的整理與歸檔。
