例1電壓表的設計—A/D轉換器的應用

一、數字電壓表的基本組成

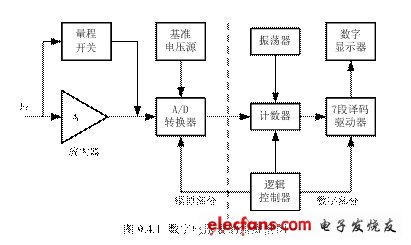

    數字電壓表的基本組成如圖9.4.1所示。它由模擬電路與數字電路兩大部分組成，模擬部分包括輸入放大器A、A／D轉換器和基準電壓源；數字部分包括計數器、譯碼

器、邏輯控制器、振蕩器和顯示器。其中，A／D轉換器是數字電壓表的核心部件，它將輸入的模擬量轉換成數字量。由圖9.4.1可見，模擬電路與數字電路是互相聯系的，由邏輯控制電路產生控制信號，按規定的時序?qū)／D轉換器中各組模擬開關接通或斷開，保證A／D轉換正常進行。A／D轉換結果通過計數譯碼電路變換成筆段碼，最后驅動顯示器顯示出相應的數值。

二、數字電壓表的主要技術指標

    ●測量范圍  數字電壓表的測量范圍通常以基本量程為基礎，借助于衰減器擴展量程。

    ●輸入阻抗  由于集成電路本身的輸入阻抗很高，所以數字電壓表的輸入阻抗主要由衰減器的阻抗決定。

    ●顯示位數  數字電壓表的位數是指完整顯示位，即能夠顯示0～9十個數字的那些位。例如，3½位(讀作三位半)的數字電壓表，只有3位完整顯示位；因其最高位只能顯示0或1，故稱為半位。

    ●測量速度  測量速度是指每秒鐘對被測電壓的測量次數，或一次測量全過程所需的時間，它主要取決于A／D變換器的轉換速率。

    ●分辨率  分辨率是數字電壓表能夠顯示被測電壓的最小變化值，即顯示器末位跳一個字所需的最小輸入電壓值。例如，最小量程為199.9mV，末位變化為0.1mV，則這臺表的分辨率為0.1mV。

三、方案比較

3½位數字電壓表最常用的芯片有CC7106和MC14433兩種。

    1．雙積分式A/D轉換器CC7106

    ⑴雙積分A／D轉換的基本原理

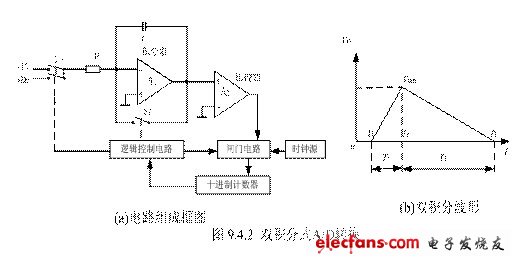

    所謂雙積分就是在一個測量周期內要進行兩次積分：首先，對被測電壓V_x進行定時積分，然后對基準電壓V_REF進行定值積分。通過兩次積分比較，將V_x變換成與之成正比的時間間隔；然后，在這個時間間隔內對固定頻率的時鐘脈沖計數，計數的結果正比于被測電壓的數字量。雙積分式A／D轉換器的組成框圖和積分電路的波形，如圖9.4.2所示。兩次積分的工作過程如下：

    1）對被測電壓定時積分

    設t = t₁時，開關S₁接通被測電壓-V_x，積分器A₁對-V_x進行正向積分，其輸出電壓V_o線性上升，一旦V_o≥0，則過零比較器A₂翻轉，輸出從低電平跳到高電平，打開閘門，時鐘脈沖進入計數器計數，經過預定時間T₁或計數器預置的數N₁后，在計數器溢出(即t= t₂)時，產生溢出脈沖，該溢出脈沖通過邏輯控制電路使開關S₁接通基準電壓V_REF，則定時積分階段結束。定時積分結束時積分器的輸出電壓

                                  (9.4.1)

式中，f_o為計數脈沖的頻率：N₁為計數器的預置數。

    2）對基準電壓定值積分

    設t= t₂時，開關S₁接通基準電壓V_REF ，積分器A₁對V_REF作反向積分，其輸出電壓V_o線性下降。當V_o下降到V_o≤0(即t= t₂)時，過零比較器A₂再次翻轉，輸出從高電平跳到低電平，閘門關閉，停止計數，邏輯控制電路使開關S₂閉合，積分電容C快速放電，積分器恢復到零狀態，則定值積分階段結束。定值積分結束時積分器的輸出電壓為

                        (9.4.2)

式中，t₂為定值積分的時間，可以通過計數器累計的時鐘脈沖N₂來計算，即

T₂  =  N₂／f_o                                             (9.4.3)

將其代入式(9.4.2)得

                                      (9.4.4)

    由式(9.4.1)和(9.4.4)得

                                     (9.4.5)

可見，只要適當選擇V_REF／N₁的比值，被測電壓V_x的值就可直接以計數值N₂來顯示。

    ⑵CC7106芯片內部結構及引腳功能

    CC7106是CMOS大規模集成電路芯片，它將模擬與數字電路集成在一個有40個功能端的電路內，所以只需外接少量元件就可組成一個3½位數字電壓表。若接上各種轉換器就可構成各種數字式測量儀表。

    驅動電路由多個門構成，可直接驅動液晶顯示器；a₁-g₁、a₂-g₂、a₃-g₃分別為個位、十位和百位的筆段驅動端；bc₄接千位“1”字的b、c段；PM為負極性指示輸出，接千位的“g”段，當PM為負值時，顯示負號；BP端輸出50Hz方波信號，驅動液晶顯示器背面的公共電極；V_REF+、V_REF-為基準電壓端；C_REF為基準電容端；COM為模擬信號公共端；INT為積分輸出端，接積分電容;BUF為緩沖器輸出端，接積分電阻；AZ為積分器和比較器的反向輸入端，接自校零電容；TEST為數字邏輯地端，此外，還用來測試顯示器的筆段。V_DD，V_EE為電源正、負極，單電源供電，通常接+9V。IN₊、IN_-為模擬信號輸入端。OSC₁～OSC₃為時鐘振蕩器的引出端，主振頻率f_OSC由外接R₁C₁的值決定，即，

         f_osc  =  0.45／R₁C₁                                           (9.4.6)

CC7106計數器的時鐘脈沖f_cp是主振頻率f_osc經÷4分頻后得到的，由式(9.4.6)可得

                                                      (9.4.7)

設CC7106一次A／D轉換所需時鐘脈沖的總數為N，則一次轉換所需時間

    T = N／f_CP= 4N / f_osc                                                (9.4.8)

    2．雙積分A/D轉換器MC14433

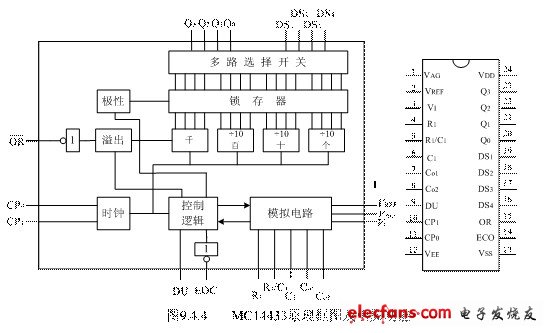

與CC7106相比較，MC14433采用動態掃描顯示，有多路調制的BCD碼輸出端和超量程信號輸出端，便于實現自動控制。MCl4433只有24個引腳，其原理框圖與引腳功能如圖9.4.4所示。圖中，V_DD和V_EE分別接+5V和-5V；V_AG為輸入模擬電壓和基準電壓的地端；V_SS為各輸出信號的地端；V_i為被測電壓輸入端；V_REF端外接基準電壓；C_o1、C_o2外接自動調零電容C_o，以補償輸入失調電壓的影響。EOC為A／D轉換結束信號輸出端，每次A／D轉換結束時，此端輸出一個正脈沖；DU為轉換結果的輸出控制端，若DU與EOC相連，則每次A／D轉換結果都被送入鎖存器，再經多路選擇輸出，若將DU端接V_SS，即可實現讀數保持：Q₃-Q₀為轉換結果BCD碼輸出端，而輸出的數據屬于哪一位則由DS₁~DS₄輸出的位選通信號來選通，當某一位選通信號為高電平時，相應的位即被選通，此時該位的數據從Q₃-Q_o輸出，其中，DS₁選通千位，DS₄選通個位：為超量程信號輸出端，=0表示被測電壓超出當前量程；CP_o、CP₁為時鐘脈沖輸入、輸出端；R_l、R₁/C₁、C_l為外接積分元件端。

對以上兩種電路進行比較，CC7106已集成了電壓表的全部基本功能及譯碼、驅動功能，只需配上少數元件便可組成一個液晶顯示的電壓表。由于液晶顯示耗電很小，所以作為便攜式儀表更有使用壽命長的優點。MC14433組裝的電壓表還需配套設計譯碼、驅動等電路。由于采用了數碼管，具有亮度高，顯示醒目的優點。由于需要雙電源供電，在單電源供電的情況下，需增加電源變換電路。其缺點是耗電量大，不適用于便攜式儀表中。因此選擇CC7106來設計電壓表。

四．液晶顯示電壓表的電路設計

    主要技術指標要求

測量范圍分5檔200mV、2V、20V、200V、1000V。其中，基本量程為200mV；測量速率2.5次/s；輸入阻抗R_i = 10MΩ；顯示位數3½位。

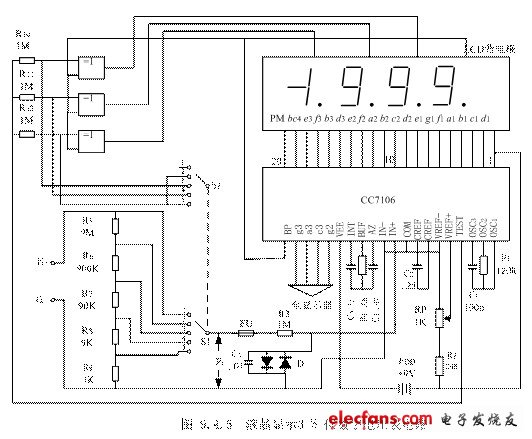

    1. 液晶顯示3½位數字電壓表電路如圖9.4.5所示。其中，R₁₀、R_l1、R_l2與異或門、開關S₂等組成的電路用來驅動和控制小數點；R₅～R₉組成的電阻衰減網絡及開關S₁實現量程的手動轉換，各檔量程分別為200mV、2V、20V、200V和1000V，其中200mV為基本量程，該表的輸入阻抗R_i = R₅+R₆+R₇+R₈+R₉ = 10 MΩ，各檔衰減后的電壓V_x與輸入電壓V_i的關系式為V_x= V_i（R_x／R_i），式中，R_x為開關S₁的動端對地電阻；R₃為限流電阻。熔斷絲起過載保護作用。兩只二極管與電容C₃起過壓保護作用。

    設CC7106一次A／D轉換所需時鐘脈沖總數N為4000，而一次轉換所需時間T = 1／2.5次= 0.4s，則時鐘脈沖頻率f_CP由式(9.4.8)可得

 f_CP = N／T ≈ 10kHz

由式(9.4.7)得主振頻率

    f_osc= 4f_CP = 40kHz，

再由式(9.4.6)可計算出R₁、C₁的值。若取C₁ = 100PF，則

    R₁ = (0.45／C₁)f_ocs≈112.5kΩ     取標稱值120kΩ

    積分元件R₄、C₅及自動調零電容C₄的取值分別為R₄ = 56kΩ，C₅ = 0.22μF，C₄ = 0.47μF。R₂和R_P組成基準電壓的分壓電路。其中，R_P一般采用精密多圈電位器。改變R_P的值可以調節基準電壓V_REF的值。R₃、C₃為輸入濾波電路。電源電壓取+9V、C2取0.1μF。

    2．  自動量程轉換電路設計

    自動量程轉換就是根據被測電壓的大小，自動選擇合適的量程，以得到最佳測量精度。

⑴量程轉換信號產生電路

    ①升量程信號的獲取。3½位數字電壓表的最大顯示值為1999，再增加一個字就產生溢出，只在千位上顯示“1”，其余位全部消隱。此溢出信號可作為升量程信號。

    ②降量程信號的獲取。CC7106A／D轉換器是以靜態方式驅動LCD顯示器，無BCD碼輸出端，因此不能直接獲得降量程信號，但可利用其它信號來獲得。例如，當干位消隱，而百位為0時就需要降量程。由于LCD顯示器只有在筆段輸出信號為高電平時，相應的筆段才發光，所以通過分析7段顯示器的字形結構可以發現，當百位顯示0時，一定滿足條件b₃=f₃=1，且=1(即g₃=0，百位的g段消隱)，千位為0時，=1(即bc₄=0)。

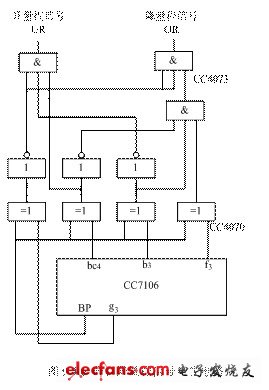

    圖9.4.6是一種獲得升量程和降量程信號的電路。圖中，升量程信號，當UR=1時，應升高量程。降量程信號，當OR=1時，應降低量程。UR和OR信號由各段輸出信號與BP端信號異或后，通過組合邏輯電路得到。

    ⑵利用移位寄存器自動轉換量程

    如圖9.4.6所示的升量程信號UR和降量程信號OR分別送至雙向移位寄存器CC40194的控制端S_o和S₁，控制CC40194，以實現右移(升量程)或左移(降量程)．移位寄存器的輸出Q₀～Q₃，經異或門CC4070譯碼后，得到量程控制信號A、B、C、D、E。量程控制信號用來控制量程轉換電路，以轉換量程開關位置和顯示器上小數點位置。量程開關可采用無觸點模擬開關或繼電器等。

    CC40194的CP脈沖，可用時基電路555產生，其振蕩頻率約1Hz左右。

五．元器件選擇

顯示屏應選用與CC7106配套的液晶屏，所有電阻的功率均采用?W金屬膜電阻;R₅～R₉應選用五色環精密電阻，其余電阻選用四色環電阻。S₁-S₂為雙刀五擲旋轉開關，作量程選擇之用，若采用了自動量程轉換電路則可采用無觸點模擬開關。所有電容可選用滌綸電容或瓷片電容。RP選用精密多圈電位器。

六．電路調試

    按照圖9.4.5所示電路安裝好以后，接入正、負電源，先調節電位器RP使基本量程為200mV時的基準電壓V_REF= 100mV，然后在電壓表輸入端V_x接入被測直流電壓199.9mV或1.999V，這時在顯示器上應分別顯示199.9或1.999。調試時應注意小數點的定位開關S₂與量程開關S₁要分別對應。電路調試完成后，還應檢查電壓表的其它功能，其檢查步驟如下：

    ①零電壓測量。將正輸入端V_i+與負輸入端V_i-短接，儀表讀數應顯示“0000”。

    ②基準電壓測量。將V_i+與V_REF+短接，讀數應為100.0±1。

    ③顯示器筆段全亮的測試。將TEST端(第37腳)與V_DD短接，讀數應為“1888”。

④負號與溢出功能檢查。將V_i+與V_EE短接，應顯示“-”號(千位g段亮)。當V_i超過儀表量程后即溢出，千位應顯示“1”(千位的b、c段亮)，而百位、十位、個位均不亮。

例2.  射頻監視切換器

一．任務與要求

在部分電視中繼站中，由于經費有限，難以給每套節目配置一套監視設備，因此考慮用一套監視設備來輪流監視多套節目，則需設計一臺射頻監視切換器。

要求：能輪流監視多套節目，每套節的監視時長為5秒鐘左右，巡回時間為30秒，監視6套節目。

在必要時可選擇固定監視某一套節目，并可隨時返回到巡回方式。

二．方案比較

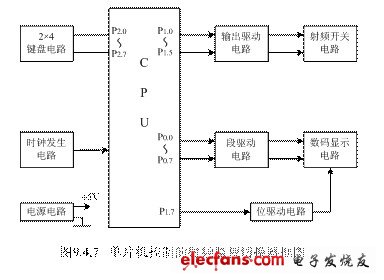

方案一采用單片機控制，如圖9.4.7。它主要由單片機主機(CPU)和2×4鍵盤電路、輸出驅動電路、數碼顯示電路、時鐘發生電路及電源組成。系統工作時，在沒有任何按鍵按動的情況下，由軟件控制每隔一定時間（可由軟件設定）循環選通6路射頻開關，同時由數碼電路顯示相應的通道號，周而復始一直到有按鍵（1～6）操作時，可打斷此

循環而固定選通某一路射頻開關，同時由數碼顯示電路相應的通道號，直到按下復位按鍵為止重新開始循環。

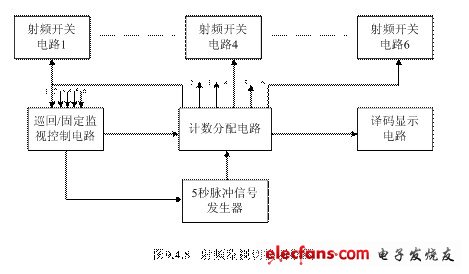

方案二采用數字集成電路來設計，其框圖如9.4.8。在巡回工作狀態下，由定時電路產生一個約5秒鐘的脈沖信號，送至計數分頻電路，由分頻電路的輸出端分別選通射頻轉換控制開關。

在需要固定監視某套節目時，由相應的選通開關選定該路后，令振蕩定時電路停振，計數分頻電路得不到CP脈沖，但選通節目保持不變。

由于在電視中繼站處電磁干擾較強，干擾脈沖往往會造成單片機程序“跑飛”。所以還需設置相應的保護電路。

而這個電路本身并不復雜，同時數字集成電路的工作電壓較高，抗干擾能力較強，所以此處采用方案二。

三．單元電路設計

 1.  5秒脈沖信號發生器

5秒脈沖信號發生器由一塊CMOS十四級二進制計數器/振蕩器集成電路CC4060B為主構成，其電路見圖9.4.9。它由R₁、R₂、C₁與11、10、9腳相連，組成自激振蕩器，產當計數脈沖，其振蕩周期為T=2.2R₁C₁。該計數脈沖被送入十四級二進制計數器中，經2¹³次分頻后(約5秒鐘)，在Q₁₄端(3腳)輸出一高電平，經微分電路C₃、R₄微分后產生一個觸發脈沖，送至計數分配電路CP_E端。同時這一高電平經積分電路R₃、C₂延時后產生一個復位電平作用在R端，使計數電路復位，從而進入下一個5秒定時。

 2.巡回/固定監視控制電路

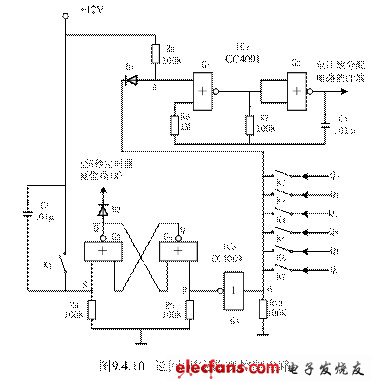

巡回/固定監視控制電路電原理圖見圖9.4.10。它主要由2部分組成：一部分是由兩個或非門G₁、G₂組成的多諧振蕩器。另一部分是由兩個或非門G₃、G₄組成的雙穩態觸發器。在接通電源的那一瞬間，電源通過電容C₅在S端加一高電平，使雙穩態電路復位。同時高電平加在多諧振蕩器的控制端A，使多諧振蕩器停振，多諧振蕩器輸出高電平被送至計數分配電路的CP端。此時計數分配電路處以巡回監視狀態。當需要固定監視某一回路時，只需按下該回路的按鍵開關（K₂～K₇）。如果該回路目前處于未被選中狀態，則該回路輸出端處于低電平。首先，該低電平通過該開關加在G₅的輸入端B，G₅輸出端為高電平，該高電平使雙穩態觸發器復位，輸出高電平，。該高電平通過二極管加在5秒定時器的復位端，使5秒定時器被復位，并使5秒定時器的振蕩器停振。其次該低電平使二極管D₁導通，多諧振蕩器的控制端A處于低電平，多諧振蕩器振蕩。由于該多諧振蕩器振蕩頻率比較高(約為450Hz)，產生的脈沖被送入計數分配電路的CP端，使計數加快。當被選中的輸出端為高電平時，使該路的三極管導通，射頻開關被接通。同時這個高電平使二極管D₁截止，多諧振蕩器的控制端A處于高電平，振蕩器停振。此時即使放開按鍵開關，由于雙穩態電路處于復位狀態，電路處于固定監視狀態。當需要重新進入巡回監視狀態時，可按下按鍵開關K₁，使得雙穩態電路被重新置位，二極管D₂截止，5秒定時器的復位端重新變回低電平，5秒定時器重新開始工作，電路重新恢復到巡回監視狀態。

3.計數分配及射頻開關電路

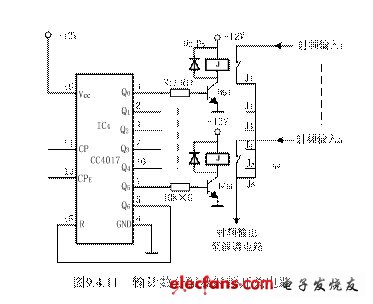

計數分配及射頻開關電路見圖9.4.11。六位計數分配電路由CC4017來組成。將Q₆（5腳）的輸出接至復位端R（15腳），便成為六進制計輸電路。此時G₁、G₂組成的多諧振蕩器停蕩，其輸出端為高電平，使IC₄的CP端（14腳）為高電平，CP_E（13腳）為脈沖輸入端，5秒定時器產生的5秒周期脈沖經C₃、R₄微分后送入CP_E，使計數分配電路每5秒發生一次翻轉，Q₀～Q₅依次輸出高電平，使對應的射頻開關電路接通，該路的射頻信號經相應的繼電器觸點接入解調電路。電路以5秒為間隔輪流切換射頻輸入信號。此時即為巡回監視狀態。




當需要固定監視某一回路時，只需按下該回路的按鍵開關，若該回路此時為低電平，該低電平將使巡回/固定監視控制電路中的雙穩態觸發器復位，并使5秒定時器的振蕩器停振，IC₄的CP_E（13腳）為低電平，CP端（14腳）成為脈沖輸入端。同時G₁、G₂組成的多諧振蕩器振蕩，它產生的脈沖串大約在0.1秒左右既可使選定的回路輸出變?yōu)楦唠娖?，該高電平使多諧振蕩器停蕩，電路處于固定監視狀態。

4.譯碼顯示電路

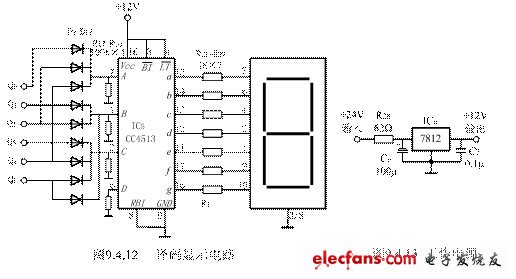

譯碼顯示電路見圖9.4.12。由IC₄輸出的高電平信號經D₉～D₁₇組成的編碼電路編碼后，送至IC₅進行譯碼驅動，使得LED數碼管顯示出所選定的輸入通道號。

5．工作電源

電源電路見圖9.4.13?？紤]到中繼站均采用24V工作電源及后備不間斷電源，因此供電電源直接取自24V工作電源，避免因交流停電而無法工作。由于射頻監視切換器得工作電源電壓為12V，因此需使用一塊穩壓集成電路7812來進行電壓變換。為防止穩壓集成電路上的功耗太大，在穩壓集成電路的前面還接了一個降壓電阻R₂₈。C₆ 、C₇起到濾波作用。

四．元器件選擇

IC_1～5選用4000系列集成電路，分別是CC4060、CC4001、CC4069、CC4017、CC4513；IC₆為穩壓集成電路，選用固定三端穩壓集成電路W7812；R₁～R₂₇可選用1/8 W四色環碳膜（或金屬氧化膜）電阻，R₂₈選用2W四色環金屬氧化膜電阻；C₁～C₅ 、C₇選用滌綸（或瓷片）電容，C₆選用鋁質電解電容；按鍵開關K₁ ～K₇均選用常開型按鈕開關；所有二極管均選用硅開關二極管1N4148；數碼管選用七段共陰數碼管；晶體三極管BG₁～BG₆選用NPN型低頻功率管9013；繼電器選用線圈電壓為12V的高靈敏電磁繼電器。

五．參數計算

5秒脈沖信號發生器的自激振蕩器其振蕩周期為T=2.2R₁C₁，若R₁的單位為MΩ，C₁的單位為μF，則振蕩周期的單位為秒。該計數脈沖被送入十四級二進制計數器中，經2¹³=8192次分頻后，在Q₁₄端(3腳)輸出一高電平，因此其定時時間為

t=8192·2.2·R₁C₁

當要求定時時間為5秒時，若C₁的值選定為0.01μ，則R₁的值為27.7KΩ。考慮到對5秒定時時間的要求并不嚴格，電容的容量也有一定的誤差，所以R₁選用標稱值為27KΩ的電阻。

巡回/固定監視控制電路的多諧振蕩器其振蕩周期為T=2.2R₇C₄，若C₄選用標稱值為0.01μF，R₇選用標稱值為100KΩ，則其振蕩周期

T=2.2R₇C₄=0.022ms

在電源電路中，為了防止穩壓集成電路過熱，在輸入電源與穩壓集成電路之間串聯了一個降壓電阻，由于7812輸入與輸出之間的電壓差?U≥3V，此處?U取4V。由于七段數碼管的每段電流取10mA，最大為70mA；高靈敏電磁繼電器的工作電流約為30mA；其他電路消耗的電流大約在20～30mA左右，因此整機總電流為130 mA左右。在24 V工作電壓下，需用降壓電阻降掉8 V，所以R₂₈=8/0.13=61.5Ω，取標稱值為62Ω的電阻。

六．總體電路圖

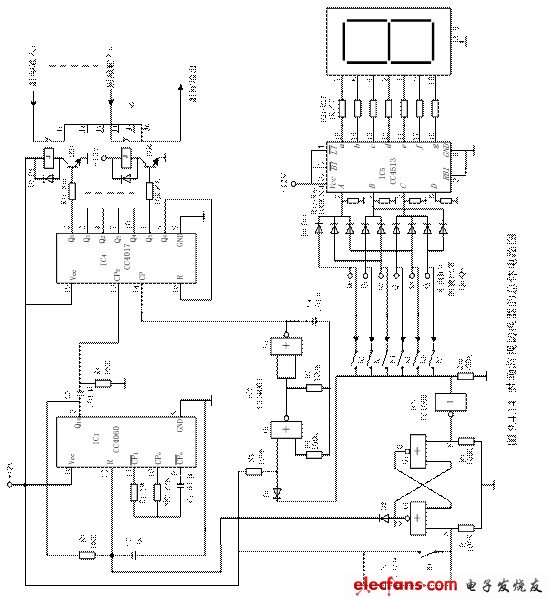

圖9.4.14是除電源電路以外的總體電路圖。
