9.1 設計一八路智力競賽搶答器

設計要求：

一、基本功能

    1．設計一個智力競賽搶答器，可同時供8名選手或8個代表隊參加比賽，他們的編號分別是0、1、2、3、4、5、6、7，各用一個搶答按鈕，按鈕的編號與選手的編號相對應。

    2．給節目主持人設置一個控制開關，用來控制系統的清零(編號顯示數碼管滅燈)和搶答的開始。

    3．搶答器具有數據鎖存和顯示的功能。搶答開始后，若有選手按動搶答按鈕，編號立即鎖存，并在LED數碼管上顯示出選手的編號，同時揚聲器給出音響提示。此外，要封鎖輸入電路，禁止其它選手搶答。優先搶答選手的編號一直保持到主持人將系統清零為止。

二、擴展功能

    1．搶答器具有定時搶答的功能，且一次搶答的時間可以由主持人設定(如30秒)。當節目主持人啟動“開始”鍵后，要求定時器立即進行減計時，并用顯示器進行顯示，同時揚聲器發出短暫的聲響，聲響持續時間0．5秒左右。

    2．參賽選手在設定的時間內進行搶答，搶答有效，定時器停止工作，顯示器上顯示選手的編號和搶答時刻的時間，并保持到主持人將系統清零為止。

    3．如果定時搶答的時間已到，卻沒有選手搶答時，本次搶答無效，系統進行短暫的報警，并封鎖輸入電路，禁止選手超時后搶答，定時顯示器上顯示00。

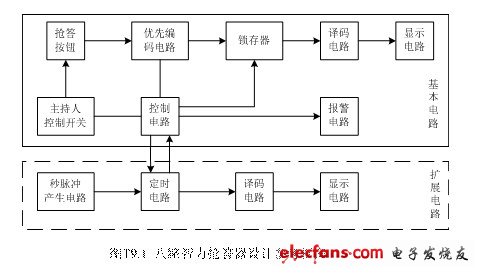

三、設計參考框圖

9.2  設計多功能數字鐘電路

一、設計要求：

基本功能

1.準確計時，以數字形式顯示時、分、秒的時間。

2.小時的計時要求為“12翻1”，分和秒的計時要求為60進位。

3.校正時間。

二、擴展功能

1.定時控制。

2.仿廣播電臺正點報時。

3.報整點時數。

4.觸摸報整點時數。

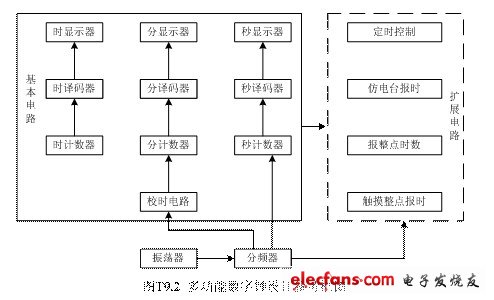

三、設計參考框圖
