一、直流電機的勵磁方式和磁場

（一）勵磁方式

直流電機中有兩種基本繞組，即勵磁繞組和電樞繞組。勵磁繞組和電樞繞組之間的連接方式稱為勵磁方式，不同勵磁方式的直流電機，其特性有很大的差異，故選擇勵磁方式是選擇直流電機的重要依據。

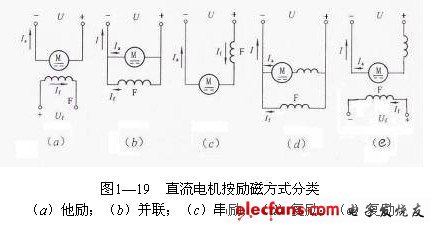

直流電機的勵磁方式可分為他勵、并勵、串勵、復勵四類，如圖1—19所示。

1．他勵電機

他勵直流電動機的勵磁繞組和電樞繞組分別由兩個不同的電源供電，這兩個電源的電壓可以相同，也可以不同。如圖1—19（a），勵磁電流I_f的大小僅決定于勵磁電源的電壓和勵磁回路的電阻，而與電機的電樞電壓大小及負載基本無關。用永久磁鐵作主磁極的電機可當作他勵電機。

2．并勵電機

并勵式直流電動機勵磁繞組和電樞繞組并聯，由同一電源供電，其接線圖如圖1—19（b）。勵磁電流一般為額定電流的5%，要產生足夠大的磁通，需要有較多的匝數，所以并勵繞組匝數多，導線較細。并勵式直流電動機一般用于恒壓系統。中小型直流電動機多為并勵式。

3．串勵電機

勵磁繞組與電樞繞組串聯，如圖1—19（c）。勵磁電流與電樞電流相同，數值較大，因此，串勵繞組匝數很少，導線較粗。串勵式直流電動機具有很大的起動轉矩，但其機械特性很軟，且空載時有極高的轉速，串勵式直流電動機不準空載或輕載運行。串勵式直流電動機常用于要求很大起動轉矩且轉速允許有較大變化的負載等。

4．復勵電機

電機至少由兩個繞組勵磁，其中之一是串勵繞組，其他為他勵（或并勵）繞組，如圖1—19（d）所示。通常他勵（或并勵）繞組起主要作用，串勵繞組起輔助作用。若串勵繞組和他勵（或并勵）繞組的磁勢方向相同，稱為積復勵；該型電機多用于要求起動轉矩較大，轉速變化不大的負載；由于積復勵式直流電動機在兩個不同旋轉方向上的轉速和運行特性不同，因此不能用于可逆驅動系統中。若串勵繞組和并勵（或他勵）繞組的磁勢方向相反，稱為差復勵；差復勵式直流電動機一般用于起動轉矩小，而要求轉速平穩的小型恒壓驅動系統中；這種勵磁方式的直流電動機也不能用于可逆驅動系統中。

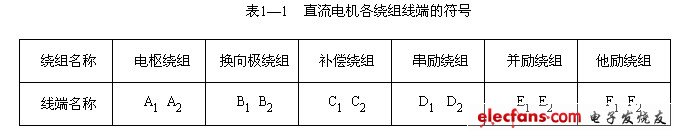

直流電機各類繞組接線后，其引出線的端頭要加以標記，各繞組線端的符號見表1—1所示。

說明：①注腳“1”是始端，為正極；“2”是末端，為負極。②我國現行采用的符號與IEC國際標準所規定相同。

（二）空載時直流電機中的磁場

直流電機空載時，電樞電流為零，只有勵磁繞組中存在電流。因此，空載時電機的氣隙磁場完全由勵磁繞組的電流所產生。

（三）電樞磁場

直流電機帶有負載時，電樞繞組中有電流通過，電樞繞組的電流也會產生磁場，稱為電樞磁場。

電樞磁場沿電樞表面的分布情況，與電樞電流的分布情況有關。在直流電機中，電樞電流的分界線是電刷，在電刷軸線兩側對稱分布，所以電樞磁場的分布情況與電刷的位置有關。

（四）電樞反應

直流電機帶上負載運行后，電樞里有電流流過，電樞電流產生電樞磁場，電樞磁場的出現有可能對主極磁場產生影響，這種影響稱為電樞反應。

二、直流電機的電樞電動勢

電樞繞組中的感應電動勢稱為電樞電動勢。電樞電動勢是指直流電機正、負電刷之間的感應電動勢，也就是每個支路里的感應電動勢。

直流電機運行時，其電樞中產生電磁轉矩和感應電動勢。當直流電機作為電動機運行時，電磁轉矩為拖動轉矩，通過電機軸帶動負載，電樞感應電動勢為反向電動勢與電樞所加外電壓相平衡；當其作為發電機運行時，電磁轉矩為阻轉矩，電樞感應電動勢為正向電動勢向外輸出電壓，供給直流負載。

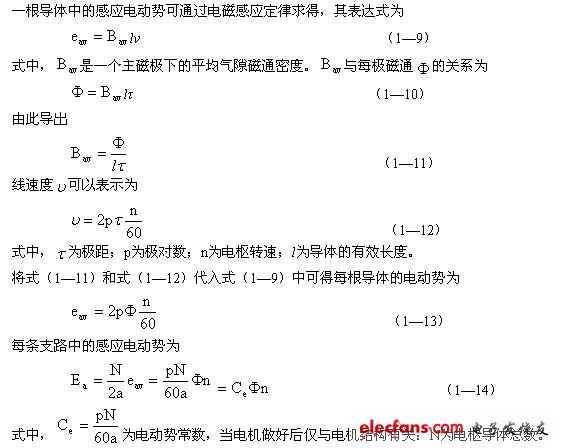

每條支路所含的元件數是相等的，而每個支路里的元件都是分布在同極性下的不同位置上。這樣，先求出一根導體在一個極距范圍內切割氣隙磁通密度的平均感應電動勢。再乘上一個支路里總的導體數，就是電樞電動勢。

磁通的單位為Wb，轉速的單位為r/min，感應電動勢的單位為V。

式（1—14）表明直流電機的感應電動勢與電機結構、氣隙磁通和電機轉速有關。當電機制造好以后，與電機結構有關的常數Ce不再變化，因此電樞電動勢僅與氣息磁通和轉速有關，改變轉速和磁通均可改變電樞電動勢的大小。

三、直流電機的電磁轉矩

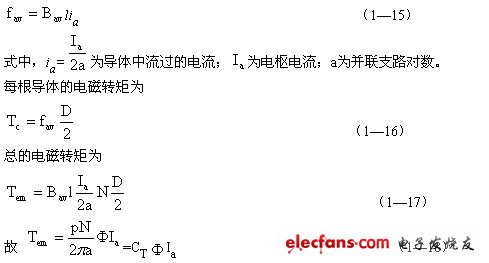

根據電磁力定律，當電樞繞組有電樞電流流過時，在磁場內將受到電磁力的作用，該力與電機電樞鐵心半徑之積稱為電磁轉矩。一根導體在磁場中所受電磁力的大小可用下式計算

從式（1—18）可看出，制造好的直流電機其電磁轉矩僅與電樞電流和氣隙磁通成正比。

四、直流電機的功率

電機是進行能量轉換的裝置，因而功率關系是電機運行中最基本的關系。電機在運行中，存在著輸入功率、輸出功率和各種損耗，它們之間應滿足能量守恒定律。

在進行能量轉換的過程中，電機內部產生各種損耗，其能量轉換為熱能使電機發熱。

（一）電機的損耗

1．銅耗P_Cu

銅耗包括電樞繞組、勵磁繞組、換向極繞組、補償繞組的銅耗和電刷與換向器接觸電阻產生的損耗。銅耗的大小與電流、繞組電阻及電刷的接觸電阻有關。銅耗將引起繞組及換向器發熱。銅耗與電流平方成正比，隨著電機的負載變化，稱為可變損耗。

2．機械損耗P_mec

機械損耗是指電機旋轉時，轉動部分與靜止部分以及周圍空氣摩擦所引起的損耗，主要有軸承摩擦損耗、電刷摩擦損耗和電樞與周圍空氣的摩擦損耗等，其大小和電機轉速有關。機械損耗將引起軸承和換向器發熱。

3．鐵耗P_Fe

交變磁通在鐵心中產生的磁滯和渦流損耗稱為鐵耗。電樞鐵心在靜止的磁場中旋轉，通過鐵心中的磁通為交變磁通，產生鐵耗；電樞旋轉時，電樞槽口引起主極表面磁通脈動，在極靴表面產生鐵耗。鐵耗大小與電機的轉速、磁密及鐵心沖片的厚度、材料有關。鐵耗將引起鐵心發熱。

機械損耗和鐵耗與負載（電樞電流）的大小無關，因此這兩項損耗之和稱為不變損耗。

P_Fe和P_ad在電機空載時就存在，稱為空載損耗P₀

P₀= P_Fe+ P_ad

空載損耗P₀與電機的負載無關，也稱不變損耗。

4．附加損耗P_ad

除了上述各種損耗之外，電機還存在著附加損耗。附加損耗很難精確計算，一般估計為電機輸出功率的（0.5~1）%，即 P_ad=（0.5~1）%P₂

嚴格的說，P_ad有一部分空載時就存在，另一部分隨負載而變化，但為計算方便，常把附加損耗和空載損耗歸為一類。

電機的總損耗åP為：åP = P_Cu+ P_Fe+ P_ad+ P_s= P_Cu+ P₀

（二）電磁功率

在電機中，把通過電磁作用傳遞的功率稱為電磁功率，用P_em表示。對發電機，輸入機械功率P₁=TΩ，此功率不能全部轉換為電功率，必須克服電機的空載損耗P₀后才能進行電磁轉換，即P_em= P₁−P₀。

轉換而來的電功率不能全部輸出，必須扣除電機的銅耗P_cu后才能供給負載，輸出給負載的功率P₂= UI，即P₂= P_em−P_cu=UI 。

對電動機，輸入電功率為P₁= UI，此功率不能全部轉換為機械功率，必須扣除電機本身的銅耗P_Cu后才能進行電磁轉換，即P_em= P₁−P_Cu。

轉換而來的機械功率不能全部輸出，必須扣除電機的空載損耗P₀后才能輸出，其軸上的輸出功率P₂= TW，即P₂=P_em−P₀= T₂W。

電磁功率既可看成是機械功率，又可看成是電功率。從機械功率的角度看P_em，它是電磁轉矩T和旋轉角速度Ω的積，即P_em= TW。

從電功率角度看P_em，它是電樞電勢E_a和電樞電流I_a的積，即P_em= E_aI_a。

根據能量守恒定律，兩者相等，即P_em= TW= E_aI_a。

因此無論是發電機還是電動機，電磁功率均指電機能夠利用電磁感應原理進行能量轉換的這部分功率，可以表示為機械功率的形式，也可以表示為電功率的形式。

（三） 功率平衡方程式

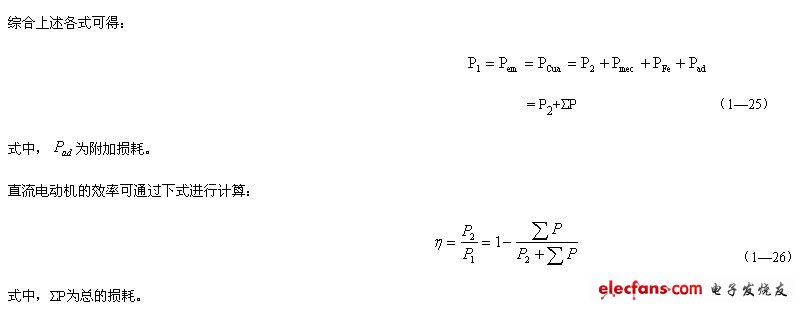

電機的輸入功率為P₁，輸出功率為P₂，總損耗為åP，根據能量守恒定律，可得功率平衡方程式：P₁=P₂+åP 。

五、直流電動機的基本方程

直流電動機的基本方程式包括：電樞電動勢公式、電壓平衡方程、電磁轉矩公式、電磁轉矩平衡方程、勵磁特性公式和功率平衡方程。在列寫直流電機的基本方程之前，各有關物理量如電壓、感應電動勢、電流轉矩等，都應事先規定好他的參考方向。直流電機各參考量的方向是任意的，但一旦標定好后就不應當再改變，所有的方程均按參考方向的標定進行列寫。

如圖1—20所標定的參考方向稱為電動機慣例。在圖中T₂是電機轉軸上的輸出機械轉矩，即負載轉矩。

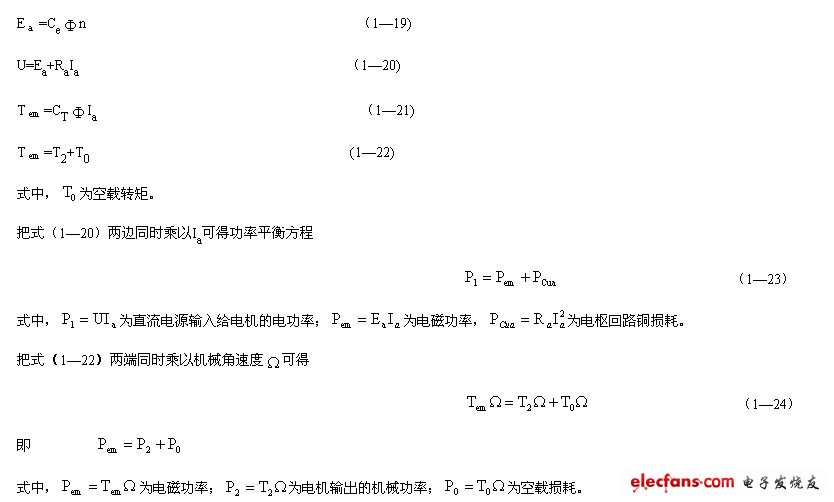

根據電動機慣例。電動機的基本方程如下

六、直流電機的換向

直流電機電樞繞組中一個元件經過電刷從一個支路轉換到另一個支路時，電流方向改變的過程為換向。當電機帶負載后，元件中的電流經過電刷時，電流方向會發生變化。換向不良會產生電火花或環火，嚴重時將燒毀電刷，導致電機不能正常運行，甚至引起事故。

（一）換向概述

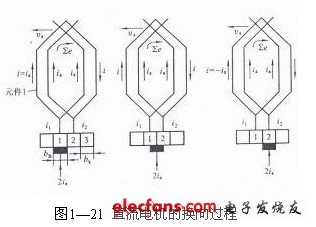

直流電機每個支路里所含元件的總數是相等的，但是，就某一個元件來說它一會兒在這個支路里，一會兒又在另一個支路里。一個元件從一個支路換到另一個支路時要經過電刷。當電機帶有負載后，電樞元件中有電流流過，同一支路里各元件的電流大小與方向都是一樣的，相鄰支路里電流大小雖然一樣，但方向卻是相反的?？梢?jiàn)，某一元件經過電刷，從一個支路換到另一個支路時，元件里的電流必然改變方向?，F(xiàn)以圖1—21所示單疊繞組為例來看某個元件里電流換向的過程。

為了分析簡單，忽略換向片之間的絕緣并假設電刷寬度等于換向片寬度。在圖1—22中，電樞繞組以線速度u_a從右向左移動，電刷固定不動，觀察圖中元件1的換向過程。當電刷完全與換向片1接觸時，元件1里流過的電流為圖中所標方向，電流大小為I=Ia;當電樞轉到使電刷與換向片2相接觸時，元件1被電刷短路。由于換向片2接觸了電刷，該元件里的電流被分流了一部分。當電刷僅與換向片2接觸時，換向元件1已進入另一支路，其中電流也從換向前的方向變?yōu)閾Q向后的反方向，完成了換向過程元件1中流過的電流為I=-Ia。元件從開始換向到換向終了所經歷的時間，稱為換向周期Tk，換向周期通常只有千分之幾秒。直流電機在運行時電樞繞組每個元件在經歷過電刷時，都要經歷上述的換向過程。

換向問題很復雜，換向不良會在電刷和換向片之間產生火花，當火花到一定程度時有可能損壞電刷和換向器表面，從而使電機不能正常工作，但也不是說，直流電機運行時，一點火花也不許出現。詳細情況可以參閱有關國家技術標準的規定。

產生火花的原因是多方面的，除電磁原因外，還有機械的原因，此外換向過程中還伴隨著有電化學和電熱學等現象，所以相當復雜。

下面僅對電磁方面的原因做一簡略地分析。

（二）換向的電磁理論

換向的電磁理論指的是換向元件在換向過程中電流變化的情況，從而判斷什么情況下會產生火花，什么情況下不產生火花。

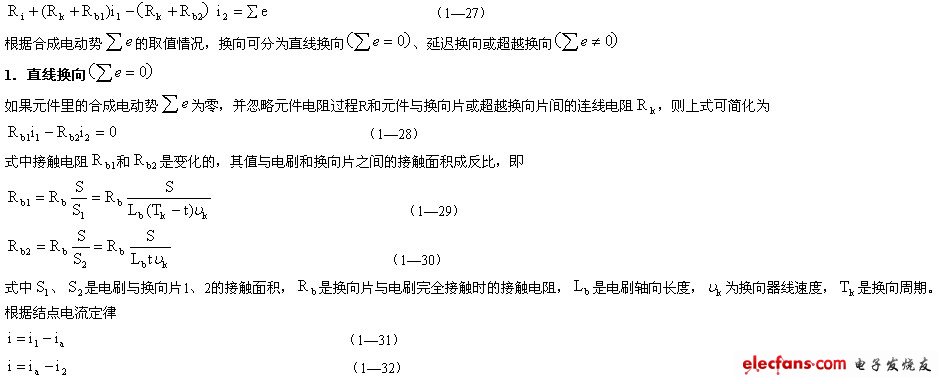

設兩相鄰的換向片與電刷間的接觸電阻分別為Rb1和Rb2，元件自身電阻為R，流過的電流為I，元件與換向片間的連線電阻為Rk，與兩個換向片連接的元件電流為I1和I2，是換向元件的合成電動勢，則根據基爾霍夫電壓定律可列寫換向元件在換向過程中的回路方程：



從式（1—33）可看出，換向元件里的電流隨時間線性變化，這種換向稱為直線換向。直線換向時不產生火花，故又稱為理想換向，直線換向時元件電流i的變化曲線如圖1—22所示。

2．延遲換向

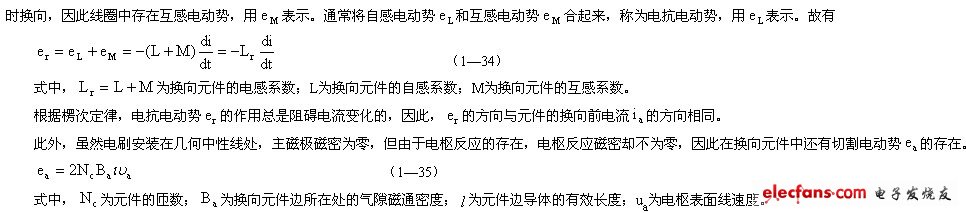

由于換向元件為線圈，且換向過程中線圈中的電流是變化的，因此線圈中存在自感電動勢El；為了保證換向可靠，實際的電刷的寬度比換向片的寬度要大得多，在換向過程中有多個元件同

切割電動勢存在同樣使換向電流變化延緩。因此線圈中合成電動勢（電抗電動勢和切割電動勢之和）的存在使換向電流變化不再是線性的，出現了電流延遲現象的換向稱為延遲換向。延遲換向時電刷下的各點電流密度不再為常數。e_r+e_a在換向元件中產生的電流稱為附加換向電流，用i_k表示

如果換向元件里的電流按照?qǐng)D1—22中的延遲換向曲線變化，電機運行時不會產生火花，但是當合成電動勢較大時，換向元件里的電流并不按圖中所繪制的延遲換向曲線變化，在電刷與換向片離開的瞬間，換向元素中的附加電流可能不為零，當這個附加電流足夠大時將在電刷下產生電火花。

直流電機因換向不良引起電刷下產生火花，除了上述的電磁原因外還有機械以及化學方面的因素。機械因素包括：換向器偏心；換向片之間的絕緣凸出；電刷與換向器表面接觸的不好；電刷上的壓力大小不合適；電刷在刷盒里因裝的太緊而卡住，或者太松而跳動；各電刷桿之間不等距；各個換向極下的氣隙不均勻；換向器表面不清潔等等。化學方面的因素包括；電刷壓力過大，或者高空缺氧、缺水氣以及某些電機所處環境為化工廠，這些都有可能破壞換向器表面的氧化亞銅薄膜，從而產生火花。

3．超越換向

如果換向極的磁場較強，e_k抵消e_r后有剩余，剩余電勢產生的i_k改變了方向（i_k<0）。當i=0時，t<T_K /2，電流改變方向的時刻比直線換向時提前，故稱為超越換向，又叫過補償換向。此時前刷邊電流密度增大，后刷邊電流密度減小，這種情況同樣對換向是不利的。

（三）改善換向的方法

改善換向的目的在于消除或削弱電刷下的火花。由于電磁原因是產生火花的主要因素所以下面主要分析如何消除或削弱由此引起的電磁性火花。

產生電磁火花的直接原因是附加換向電流i_k。為改善換向，必許限制附加換向電流i_k。由式（1—36）知，減小i_k的方法有兩種：一是增加接觸電阻R_b1和R_b2；二是減小換向元件中的合成電動勢 為此改善換向一般采用以下兩種方法。

1．選用合適的電刷，增加電刷與換向片之間的接觸電阻

電機用電刷的型號規格很多，其中炭—石墨電刷的接觸電阻最大，石墨電刷和電化石墨電刷次之，銅—石墨電刷的接觸電阻最小。

直流電機如果選用接觸電阻大的電刷，有利于換向，但接觸壓降較大，電能損耗大，發熱大。同時由于這種電刷允許電流密度較小，電刷接觸面積和換向器尺寸以及電刷的摩擦都將增大。設計制造電機時綜合考慮兩方面的因素，選擇了恰當?shù)碾娝⑴铺?hào)。為此，在使用維修中，欲更換電刷時，必須選用與原來同一牌號的電刷，如果實在配不到相同牌號的電刷，那就盡量選擇特性與原來相近的電刷，并全部更換。

2．裝設換向極

目前改善直流電機換向最有效的辦法，是安裝換向極，換向極裝設在相鄰兩主磁極之間的幾何中性線上，如圖1—23所示。加裝換向極的目的，主要是讓它在換向元件處產生一個磁動勢，首先把電樞反應磁動勢抵消掉，使得切割電動勢；其次還得產生一個氣隙磁通密度，換向元件切割磁磁場產生感應電動勢去抵消電抗電動勢。為達到此目的，換向極繞組應與電樞繞組相串聯，使換向極磁場也隨電樞磁場的強弱而變化，換向極極性的確定原則是使換向極磁場方向與電樞磁場方向相反。當換向極安裝正確可使合成電動勢大為減小，甚至使，換向?yàn)橹本€換向。1kW以上的直流電機，幾乎都安裝換向極。

由于電樞反應的影響使主磁極下氣隙磁通密度曲線發生畸變，這樣就增大了某幾個換向片之間的電壓。在負載變化劇烈的大型直流電機內，有可能出現環火現象，即正負電刷間出現電弧。電機出現環火，可以很短的時間內損壞電機。防止環火出現的辦法是在主磁極上安裝補償繞組，從而抵消電樞反應的影響。補償繞組與電樞繞組串聯，它產生的磁動勢恰恰能抵消電樞反應磁動勢。這樣，當電機帶負載后，電樞反應磁動勢被抵消，不會使氣隙磁通密度曲線發生畸變，從而可以避免出現環火現象。

補償繞組裝在主磁極極靴里，有了補償繞組，換向極的負擔減輕了，有利于改善換向。
