一、他勵直流電動機的起動、調速、反轉與制動

（一）他勵直流電動機的起動

電動機的起動是指電動機接通電源后，由靜止?fàn)顟B(tài)加速到穩定運行狀態的過程。電動機在起動瞬間（n=0）的電磁轉矩稱為起動轉矩T_st，起動瞬間的電樞電流稱為起動電流I_st。起動轉矩為

T_st=C_TI_st                                           （1—58）

如果他勵直流電動機在額定電壓下直接起動，由于起動瞬間n=0， E_a=0，故起動電流為

I_st=                                              （1—59）

因?yàn)殡姌须娮鑂_a很小，所以，直接起動電流將達到很大的數值，通常可達到（10~20）I_N。過大的起動電流會引起電網電壓下降，影響電網上其他用戶；使電動機的換向嚴重惡化，甚至?xí)龎碾妱?dòng)機；同時過大的沖擊轉矩會損壞電樞繞組和傳動機構。因此，除了個別容量很小的電動機外，一般直流電動機是不允許直接起動的。

對直流電動機的起動，一般有如下要求：

（1）要有足夠大的起動轉矩。

（2）起動電流要限制在一定的范圍內。

（3）起動設備要簡單、可靠。

為了限制起動電流，他勵直流電動機通常采用電樞回路串電阻起動或降低電樞電壓起動。無論采用哪種起動方法，起動時都應保證電動機的磁通達到最大值。這是因?yàn)樵谕瑯拥碾娏飨拢?img alt="" src="/uploads/allimg/111213/182555-111213115U2302.jpg" style="width: 16px; height: 20px" />大則T_st大；而在同樣的轉矩下，大則I_st可以小一些。

1．電樞回路串電阻起動

電動機起動前，應使勵磁回路調節電阻R_st=0，這樣勵磁電流I_f最大，使磁通最大。電樞回路串接起動電阻R_st，在額定電壓下的起動電流為

                                                                  （1—60）

式中，R_st值應使I_st不大于允許值。對于普通直流電動機，一般要求I_st≦（1.5~2）I_N。

在起動電流產生的起動轉矩作用下，電動機開始轉動并逐漸加速，隨著轉速的升高，電樞電動勢（反電動勢）E_a逐漸增大，使電樞電流逐漸減小，這樣轉速的上升就逐漸緩慢下來。為了縮短起動時間，保持電動機在起動過程中的加速不變，就要求在起動過程中電樞電流維持不變，因此隨著電動機轉速的升高,應將起動電阻平滑地切除，最后使電動機轉速達到運行值。

實際上，平滑地切除電阻是不可能的，一般是在電阻回路中串入多級(通常是2~5級)電阻，在起動過程中逐級加以切除。起動電阻的級數越多，起動過程就越快且越平穩，但所需要的控制設備就越多，投資也越大。圖1—37所示是采用三級電阻起動時電動機的電路原理圖及其機械特性。

圖1—37   他勵直流電動機三級電阻起動

起動開始時，接觸器的觸點S閉合，而S1、S2、S3斷開，如圖1—37（a）所示，額定電壓加在電樞回路總電阻R₃（R₃=R_a+R_st1+R_st2+R_st3）上，起動電流為I₁= ，此時起動電流I₁和起動轉矩T₁均達到最大值（通常取額定值的二倍左右）。接入全部起動電阻時的人為特性如圖1—37（b）中的曲線1所示。起動瞬間對應的_a點，因?yàn)槠饎?dòng)轉矩T₁大于負載轉矩T_L，所以電動機開始加速，電動勢E_a逐漸增大，電樞電流和電磁轉矩逐漸減小，工作點沿曲線1箭頭方向移動。當轉速升高到n₁、電流降至I₂、轉矩減至T₂（圖中b點）時，觸點S3閉合，切除電阻R_st3。I₂稱為切換電流，一般取I₂=（1.1~1.2）I_N，T₂=（1.1~1.2）T_N。切除R_st3后，電樞回路電阻減小為R₂=R_a+R_st1+R_st2，與之對應的人為特性如圖1—37（b）中的曲線2。在切除電阻瞬間，由于機械慣性，轉速不能突變，所以電動機的工作點由b點沿水平方向躍變到曲線2上的c點。選擇適當?shù)母骷?jí)起動電阻，可使c點的電流仍為I₁，這樣電動機又處在最大轉矩T₁下進行加速，工作點沿曲線2箭頭方向移動。當?shù)竭_(dá)d點時，轉速升至n₂，電流又降至I₂，轉矩也降至T₂，此時觸電S2閉合，將R_st2切除，電樞回路電阻變?yōu)镽₁=R_a+R_st1，工作點由d點平移到人為特性曲線3上的e點。e點的電流和轉矩仍為最大值，電動機又處在最大轉矩T₁下加速，工作點在曲線3上移動。當轉速升至n₃時，即在f點切除最后一級電阻R_st1后，電動機將過渡到固有特性上，并加速到h點處于穩定運行，起動過程結束。

2．降壓起動

當直流電源電壓可調時，可以采用降壓方法起動。起動時，以較低的電源電壓起動電動機，起動電流便隨電壓的降低而正比減小。隨著電動機轉速的上升，反電動勢逐漸增大，再逐漸提高電源電壓，使起動電流和起動轉矩保持在一定的數值上，從而保證電動機按需要的加速度升速。

降壓起動雖然需要專用電源，設備投資較大，但它起動平穩，起動過程中能量損耗小，因而得到了廣泛的應用。

（二）他勵直流電動機的調速

為了提高生產效率或滿足生產工藝的要求，許多生產機械在工作過程中都需要調速。例如車床切削工件時，精加工用高轉速，粗加工用低轉速；軋鋼機在軋制不同品種和不同厚度的鋼材時，也必須有不同的工作速度。

電力拖動系統的調速可以采用機械調速、電氣調速或二者配合起來調速。通過改變傳動機構速比的方法稱為機械調速；通過改變電動機參數的方法稱為電氣調速。本節只介紹他勵直流電動機的電氣調速。

改變電動機的參數就是人為地改變電動機的機械特性，從而使負載工作點發生變化，轉速隨之變化?？梢?jiàn)，在調速前后，電動機必然運行在不同的機械特性上。如果機械特性不變，因負載變化而引起電動機轉速的改變，則不能稱為調速。

根據他勵直流電動機的轉速公式

可知，當電樞電流I_a不變時（即在一定的負載下），只要改變電樞電壓U、電樞回路串聯電阻R_s及勵磁磁通三者之中的任意一個量，就可改變轉速n。因此，他勵直流電動機具有三種調速方法：調壓調速,電樞串電阻調速和調磁調速。為了評價各種調速方法的優缺點，對調速方法提出了一定的技術經濟指標，稱為調速指標。下面先對調速指標做一介紹，然后討論他勵電動機的三種調速方法及其與負載類型的配合問題。

1．評價調速的指標

評價調速性能好壞的指標由以下四個方面

（1）調速范圍

調速范圍是指電動機在額定負載下可能運行的最高轉速與最低轉速之比，通常又用D表示，即

不同的生產機械對電動機的調速范圍有不同的要求。要擴大調速范圍，必須盡可能地提高電動機的最高轉速和降低電動機的最低轉速。電動機的最高轉速受電動機的機械強度、換向條件、電壓等級等方面的限制，而最低轉速則受到低速運行時轉速的相對穩定性的限制。

（2）靜差率（相對穩定性）

轉速的相對穩定性是指負載變化時，轉速變化的程度。轉速變化小，其相對穩定性好。轉速的相對穩定性用靜差率表示。當電動機在某一機械特性上運行時，由理想空載增加到額定負載，電動機的轉速降落與理想空載轉速n₀之比，就稱為靜差率，用百分?jǐn)?shù)表示為：

顯然，電動機的機械特性越硬，其靜差率越小，轉速的相對穩定性就越高。但是靜差率的大小不僅僅是由機械特性的硬度決定的，還與理想空載轉速的大小有關。

靜差率與調速范圍兩個指標是相互制約的，設圖1—38中曲線1和曲線4為電動機最高轉速和最低轉速時的機械特性，則電動機的范圍D與最低轉速是的靜差率關系如下：

式中，為最低轉速機械特性上的轉速降；為最低轉速時的靜差率，即系統的最大靜差率。

圖1—38   不同機械特性的靜差率

由式（1—64）可知，若對靜差率這一指標要求過高，即值越小，則調速范圍D就越??；反之，若要求調速范圍D越大，則靜差率也越大，轉速的相對穩定性越差。

不同的生產機械，對靜差率的要求不同，普通車床要求，而高精度的造紙機則要求。保證一定靜差率指標的前提下，要擴大調速范圍，就必須減小轉速降落。

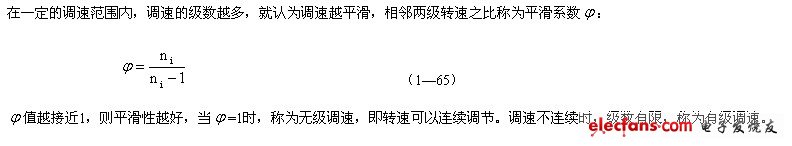

（3）調速的平滑性

（4）調速的經濟性

主要指調速設備的投資、運行效率及維修費用等。

2．調速方法

（1）電樞回路串電阻調速

電樞回路串電阻調速的原理及調速過程可用圖1—39說明。設電動機拖動恒轉矩負載T_L在固有特性上A點運行，其轉速為n_N。若電樞回路串入電阻R_s1，則達到新的穩態后，工作點變?yōu)槿藶樘匦陨系腂點，轉速下降到n₁。從圖中可以看出，串入的電阻值越大，穩態轉速就越低。

現以轉速由n_N降至n₁為例，說明其調速過程。電動機原來在A點穩定運行時，T_em=T_L，n=n_N,當串入R_s1后，電動機的機械特性變?yōu)橹本€n₀B，因串電阻瞬間轉速不突變，故E_a不突變，于是I_a及T_em突變減小，工作點平移到A^/點。在A^/點，T_em<T_L,所以電動機開始減速，隨著n的減小，E_a減小，I_a及T_em增大，即工作點沿A^/B方向移動，當?shù)竭_(dá)B點時，T_em=T_L，達到了新的平衡，電動機便在n₁轉速下穩定運行。調速過程中轉速n和電流i_a(或T_em)隨時間的變化規律如圖1—40所示。



              圖1—39   電樞串電阻調速          圖1—40    恒轉矩負載時電樞串電阻調速過程

電樞串電阻調速的優點是設備簡單，操作方便；缺點是：

（1）由于電阻只能分段調節，所以調速的平滑性差。

（2）低速是特性曲線斜率大，靜差率大，所以轉速的相對穩定性差。

（3）輕載時調速范圍小，額定負載時調速范圍一般為D≤2。

（4）如果負載轉矩保持不變，則調速前和調速后因磁通不變而使電動機的T_em和I_a不變，輸入功率（P₁=U_NI_a）也不變，但輸出功率（）卻隨轉速的下降而減小，減小的部分被串聯的電阻消耗掉了，所以損耗較大，效率較低。而且轉速越低，所串電阻越大，損耗越大，效率越低，所以這種調速方法是不太經濟的。

因此，電樞串電阻調速多用于對調速性能要求不高的生產機械上，如起重機、電車等。

（2）降低電源電壓調速

電動機的工作電壓不允許超過額定電壓，因此電樞電壓只能在額定電壓以下進行調節。降低電源電壓調速的原理及調速過程可用圖1—41說明。

圖1—41  降低電壓調速

設電動機拖動恒轉矩負載T_L在固有特性上A點運行，其轉速為n_N。若電源電壓由U_N下降至U₁，則達到新的穩態后，工作點將移到對應人為特性曲線上的B點，其轉速下降為n₁。從圖中可以看出，電壓越低，穩態轉速也越低。

轉速由n_N下降至n₁的調速過程如下：電動機原來在A點穩定運行時，T_em=T_L，n=n_N。當電壓降至U₁后，電動機的機械特性變?yōu)橹本€n₀₁B。在降壓瞬間，轉速n不突變，E_a不突變，所以I_a和T_em突變減小，工作點平移到A^/點。在A^/點，T_em<T_L，電動機開始減速，隨著n減小，E_a減小，I_a和T_em增大，工作點沿A^/B方向移動，到達B點時，達到了新的平衡：T_em=T_L，此時電動機便在較低轉速n₁下穩定運行。降壓調速過程與電樞串電阻調速過程類似，調速過程中轉速和電樞電流（或轉矩）隨時間的變化曲線也與圖1—40類似。

降壓調速的優點是：

（1）電源電壓能夠平衡調節，可以實現無級調速；

（2）調速前后機械特性的斜率不變，硬度較高，負載變化時，速度穩定性好；

（3）無論輕載還是重載，調速范圍相同，一般可達D=2.5~12；

（4）電能損耗較小。

降壓調速的缺點是，需要一套電壓可連續調節的直流電源。早期常采用發電機-電動機系統，簡稱G—M系統，如圖1—42所示。圖中交流電動機作為直流發電機G2及直流勵磁機G1的驅動電機。調節G2的勵磁電流I_fG,可以改變G2發出的電壓，從而實現對直流電動機M的調壓調速。通過圖中的雙向開關可以改變I_fG的方向，從而改變G2輸出電壓的極性，以實現對直流電動機的正反轉控制。此外，調節直流電動機勵磁回路的電阻，可以實現對直流電動機的調磁調速。

這種系統的性能較為優越，但設備多、投資大。目前，這種系統已被晶閘管—電動機系統（簡稱SCR—M系統）取代，SCR—M系統如圖1—43所示。調壓調速多用在對調速性能要求較高的生產機械上，如機床、造紙機等。



圖1—42  G—M系統示意圖               圖1—43  SCR—M系統示意圖

   （3）減弱磁通調速

額定運行的電動機，其磁路已基本飽和，即使勵磁電流增加很多，磁通也增加很少，從電動機的性能考慮也不允許磁路過飽和。因此，改變磁通只能從額定值往下調，調節磁通調速即是弱磁調速，其調速原理及調速過程可用圖1—44說明。

設電動機拖動恒轉矩負載T_L在固有特性曲線上A點運行，其轉速為n_N。若磁通由，則達到新的穩態后，工作點將移到對應認為特性上的B點，其轉速上升為n₁。從圖中可見，磁通越少，穩態轉速將越高。

轉速由n_N上升到n₁的調速過程如下：電動機原來在A點穩定運行時，T_em=T_L，n=n_N。當磁通減弱到后，電動機的機械特性變?yōu)橹本€n_01B。在磁通減弱的瞬間，轉速n不突變，電動勢E_a隨著而減小，于是電樞電流I_a增大。盡管減小，但I(xiàn)_a增大很多，所以電磁轉矩T_em還是增大的，因此工作點移到A^/點。在A^/點，T_em>T_L，電動機開始加速，隨著n上升，E_a增大，I_a和T_em減小，工作點沿A^/B方向移動，到達B點時，T_em=T_L，出現了新的平衡，此時電動機便在較高的轉速n₁下穩定運行。調速過程中電樞電流和轉速隨時間的變化規律如圖1—45所示。



圖1—44  減弱磁通調速           圖1—45  恒轉矩負載時弱磁通調速過程

對于恒轉矩負載，調速前后電動機的電磁轉矩不變，因?yàn)榇磐p小，所以調速后的穩態電樞電流大于調速前的電樞電流，這一點與前兩種調速方法不同。當忽略電樞反應影響和較小的電阻壓降R_aI_a的變化時，可近似認為轉速與磁通成反比變化。

弱磁調速的優點：由于在電流較小的勵磁回路中進行調節，因而控制方便，能量損耗小，設備簡單，而且調速平滑性好。雖然弱磁升速后電樞電流增大，電動機的輸入功率增大，但由于轉速升高，輸出功率也增大，電動機的效率基本不變，因此弱磁調速的經濟性是比較好的。

弱磁調速的缺點：機械特性的斜率變大，特性變軟；轉速的升高受到電機換向能力和機械強度的限制，因此升速范圍不可能很大，一般D≤2。

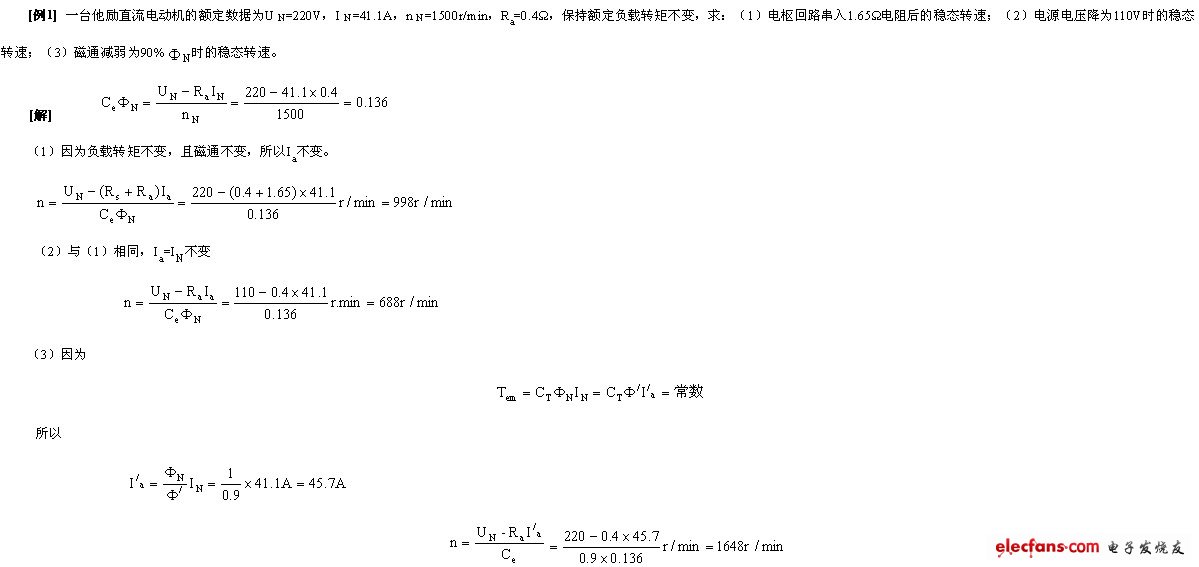

為了擴大調速范圍，常常把降壓和弱磁兩種調速方法結合起來。在額定轉速以下采用降壓調速，在額定轉速以上采用弱磁調速。



（三）他勵直流電動機的反轉

許多生產機械要求電動機作正、反轉運行，如起重機的升、降，龍門刨床的前進與后退等。直流電動機的轉向是由電樞電流方向和主磁場方向確定的，要改變其轉向，一是改變電樞電流的方向，二是改變勵磁電流的方向。如果同時改變電樞電流和勵磁電流的方向，則電動機的轉向不會改變。

（四）他勵直流電動機的制動

根據電磁轉矩T_em和轉速n方向之間的關系，可以把電機分為兩種運行狀態。當T_em與n方向相同時，稱為電動運行狀態，簡稱電動狀態；當T_em與n方向相反時，稱為制動運行狀態，簡稱制動狀態。電動狀態時，電磁轉矩為驅動轉矩，電機將電能轉換成機械能；制動狀態時，電磁轉矩為制動轉矩，電機將機械能轉換成電能。

在電力拖動系統中，電動機經常需要工作在制動狀態。例如，許多生產機械工作時，往往需要快速停車或者有高速運行迅速轉為低速運行，這就要求電動機進行制動。因此，電動機的制動運行也是十分重要的。

他勵直流電動機的制動有能耗制動、反接制動和回饋制動三種方式，下面分別加以介紹。

1．能耗制動

圖1—46是能耗制動的接線圖。開關S接電源側為電動狀態運行，此時電樞電流I_a、電樞電動式E_a、轉速n及驅動性質的電磁轉矩T_em的方向如圖所示。當需要制動時，將開關S投向制動電阻R_B上，電動機便進入能耗制動狀態。

初始制動時，因?yàn)榇磐ū３植蛔?、電樞存在慣性，其轉速n不能馬上降為零，而是保持原來的方向旋轉，于是n和E_a的方向均不改變。但是，由E_a在閉合的回路內產生的電樞電流I_aB卻與電動狀態時電樞電流I_a的方向相反，由此而產生的電磁轉矩T_emB也與電動狀態時T_em的方向相反，變?yōu)橹苿?dòng)轉矩，于是電機處于制動運行。制動運行時，電機靠生產機械慣性力的拖動而發電，將生產機械儲存的動能轉換成電能，并消耗在電阻上，直到電機停止轉動為止，所以這種制動方式稱為能耗制動。

圖1—46  能耗制動接線圖

圖1—47   能耗制動時的機械特性

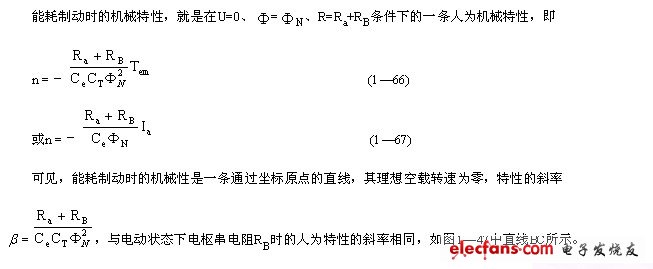

能耗制動時，電機工作點的變化情況可用機械特性曲線說明。設制動前工作點在固有特性曲線A點處，其n>0，T_em>0，T_em為驅動轉矩。開始制動時，因n不突變，工作點將沿水平方向躍變到能耗制動特性曲線上的B點。在B點，n>0，T_em<0，電磁轉矩為制動轉矩，于是電動機開始減速，工作點沿BO方向移動。

若電動機拖動反抗性負載，則工作點到達O點時，n=0，T_em=0，電機便停轉。

若電機拖動位能性負載，則工作點到達O點時，雖然n=0，T_em=0，但在位能負載的作用下，電機反轉并加速，工作點將沿曲線OC方向移動。此時E_a的方向隨n的反向而反向，即n和E_a的方向均與電動狀態時相反，而E_a產生的I_a方向卻與電動狀態時相同，隨之T_em的方向也與電動狀態時相同，即n<0, T_em>0，電磁轉矩仍為制動轉矩。隨著反向轉速的增加，制動轉矩也不斷增大，當制動轉矩與負載轉矩平衡時，電機便在某一轉速下處于穩定的制動狀態運行，即勻速下放重物，如圖1—47中的C點。

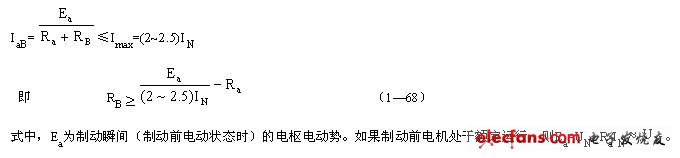

改變制動電阻R_B的大小，可以改變能耗制動特性曲線的斜率，從而可以改變起始制動轉矩的大小以及下放位能負載時的穩定速度。R_B越小，特性曲線的斜率越小，起始制動轉矩越大，而下放位能負載的速度越小。減小制動電阻，可以增大制動轉矩，縮短制動時間，提高工作效率。但制動電阻太小，將會造成制動電流過大，通常限制最大制動電流不超過2~2.5倍的額定電流。選擇制動電阻的原則是

能耗制動操作簡單，但隨著轉速的下降，電動勢減小，制動電流和制動轉矩也隨之減小，制動效果變差。若為了使電機能更快地停轉，可以在轉速到一定程度時，切除一部分制動電阻，使制動轉矩增大，從而加強制動作用。

[例2]   一臺他勵直流電動機的銘牌數據為P_N=10kW，U_N=220V，I_N=53A, n_N=1000r/min，R_a=0.3Ω，電樞電流最大允許值為2I_N。(1)電動機在額定狀態下進行能耗制動，求電樞回路應串接的制動電阻值。（2）用此電動機拖動起重機，在能耗制動狀態下以300 r/min的轉速下放重物，電樞電流為額定值，求電樞回路應串入多大的制動電阻

[解]  （1）制動前電樞電動勢為

應串入的制動電阻值為

（2）因?yàn)閯?lì)磁保持不變，則



下放重物時，轉速為n=−300r/min，由能耗制動的機械特性

2．反接制動

反接制動分為電壓反接制動和倒拉反接制動兩種。

（1）電壓反接制動

電壓反接制動時的接線圖如圖1—48所示。開關S投向“電動”側時，電樞接正極性的電源電壓，此時電機處于電動狀態運行。進行制動時，開關S投向“制動”側，此時電樞回路串入制動電阻R_B后，接上極性相反的電源電壓，即電樞電壓由原來的正值變?yōu)樨?fù)值。此時，在電樞回路內，U與E_a順向串聯，共同產生很大的反向電流：

反向的電樞電流I_aB產生很大的反向電磁轉矩T_emB，從而產生很強的制動作用，這就是電壓反接制動。

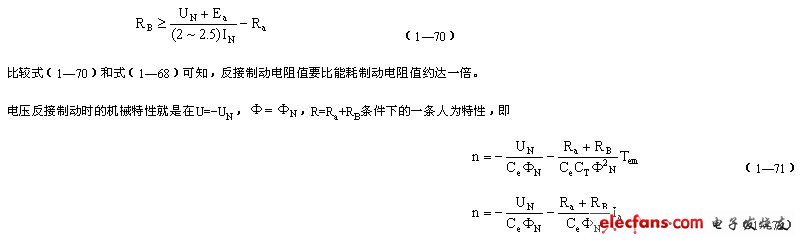

電動狀態時，電樞電流的大小由U_N與E_a之差決定，而反接制動時，電樞電流的大小由U_N與E_a之和決定，因此反接制動時電樞電流是非常大的。為了限制過大的電樞電流，反接制動時必須在電樞回路中串接制動電阻R_B。R_B的大小應反接制動時電樞電流不超過電動機的最大允許值I_max=(2~2.5)I_N,因此應串入的制動電阻值為

可見，其特性曲線是一條通過−n₀點，斜率為的直線，如圖1—49中線段BC所示。

電壓反接制動時電機工作點的變化情況可用圖1—48說明如下：設電動機原來工作在固有特性上的A點，反接制動時，由于轉速不突變，工作點沿水平方向躍變到反接制動特性上的B點，之后在制動轉矩作用下，轉速開始下降，工作點沿BC方向移動，當?shù)竭_(dá)C點時，制動過程結束。在C點，n=0,但制動的電磁轉矩T_emB=T_C≠0，如果負載是反抗性負載，且時，電動機便停止不轉。如果時，這時在反向轉矩作用下，電動機將反向起動，并沿特性曲線加速到D點，進入反向電動狀態下穩定運行。當制動的目的就是為了停車時，那么在電機轉速接近于零時，必須立即斷開電源。

反接制動過程中（圖1—49中BC段），U、I_a、T_em均為負，而n、E_a為正。輸入功率P₁= U I_a>0，表明電機從電源輸入電功率；輸出功率，表明軸上輸入的機械功率轉變成電樞回路的電功率。由此可見，反接制動時，從電源輸入的電功率和從軸上輸入的機械功率轉變成的電功率一起全部消失在電樞回路的電阻（R_a+R_B）上，其能量損耗是很大的。



圖1—48   電壓反接制動接線圖           圖1—49   電壓反接制動時的機械特性

（2）倒拉反轉反接制動

倒拉反轉反接制動只適用于位能性恒轉矩負載?，F(xiàn)以起重機下放重物為例來說明。

圖1—50（a）所示為正向電動狀態（提升重物）時電動機的各物理量方向，此時電動機工作在固有特性[圖1—50（c）]上的A點。如果在電樞回路中串入一個較大的電阻R_B，便可實現倒拉反轉反接制動。串入R_B將得到一條斜率較大的人為特性，如圖1—50（c）中的直線n₀D所示，制動過程如下：串電阻瞬間，因轉速不能突變，所以工作點由固有特性上的A點沿水平跳躍到人為特性上的B點，此時電磁轉矩T_B小于負載轉矩T_L，于是電機開始減速，工作點沿人為特性由B點向C點變化，到達C點時，n=0,電磁轉矩為堵轉轉矩T_K，因T_K仍小于負載轉矩T_L，所以在重物的重力作用下電機將反向旋轉，即下放重物。因?yàn)閯?lì)磁不變，所以E_a隨n的方向而改變方向，由圖1—50（b）所示可以看出I_a的方向不變，故T_em的方向也不變。這樣，電機反轉后，電磁轉矩為制動轉矩，電機處于制動狀態，如圖1—50（c）中的CD段所示。隨著電機反向轉速的增加，E_a增大，電樞電流I_a和制動的電磁轉矩T_em也相應增大，當?shù)竭_(dá)D點時，電磁轉矩與負載轉矩平衡，電機便以穩定的轉速勻速下放重物。若電機串入R_B越大，最后穩定的轉速越高，下放重物的速度也越快。

電樞回路串入較大的電阻后，電機能出現反轉制動運行，主要是位能負載的倒拉作用，又因?yàn)榇藭r(shí)的E_a與U也順向串聯，共同產生電樞電流，這一點與電壓反接制動相似，因此把這種制動稱為倒拉反轉反接制動。

倒拉反轉反接制動時的機械特性方程式就是電動狀態時電樞串聯電阻的人為特性方程式，只不過此

圖1—50    倒拉反轉反接制動

時電樞串入的電阻值較大，使得n<0。因此，倒拉反轉反接制動特性曲線是電動狀態電樞串電阻人為特性在第四象限的延伸部分。倒拉反轉反接制動時的能量關系和電壓反接制動時相同。

3．回饋制動

電動狀態下運行的電動機，在某種條件下（如電動機拖動的機車下坡時）會出現運行轉速n高于理想空載轉速n₀的情況，此時E_a>U，電樞電流反向，電磁轉矩的方向也隨之改變：由驅動轉矩變成制動轉矩。從能量傳遞方向看，電機處于發電狀態，將機車下坡時失去的位能變成電能回饋給電網，因此這種狀態稱為回饋制動狀態。

回饋制動時的機械特性方程式與電動狀態時相同，只是運行在特性曲線上不同的區段而已。當電動機拖動機車下坡出現回饋制動時，其機械特性位于第二象限，如圖1—51中的n₀A段。當電動機拖動起重機下放重物出現回饋制動時，其機械特性位于第四象限，如圖1—51中的−n₀B段。圖1—51中的A點是電機處于正向回饋制動穩定運行點，表示機車以恒定的速度下坡。圖1—51中的B點是電機處于正向回饋制動穩定運行點，表示重物勻速下放。

除以上兩種回饋制動穩定運行外，還有一種發生在動態過程中的回饋制動過程。如降低電樞電壓的調速過程和弱磁狀態下增磁調速過程中都將出現回饋制動過程，下面對這兩種情況進行說明。

圖1—51  回饋制動機械特性

在圖1—52中，A點時電動狀態運行工作點，對應電壓為U₁，轉速為n_A。當進行降壓（U₁降為U₂）調速時，因轉速不突變，工作點由A點平移到B點，此后工作點在降壓人為特性的Bn₀₂段上變化過程即為回饋制動過程，它起到了加快電機的減速作用，當轉速到n₀₂時，制動過程結束。從n₀₂降到C點轉速n_c為電動狀態減速過程。

在圖1—53中，磁通由增大到時，工作點的變化情況與圖1—52相同，其工作點在Bn₀₂段上變化時也為回饋制動過程。



圖1—52  降壓調速時產生回饋制動        圖1—53   增磁調速時產生回饋制動

回饋制動時，由于有功率回饋到電網，因此與能耗制動和反接制動相比，回饋制動是比較經濟的。

二、串勵直流電動機的起動、調速、反轉與制動

（一）串勵電動機的起動、調速和反轉

為了限制起動電流，串勵電動機的起動方法與他勵電動機一樣，也是采用電樞串電阻起動和降低電源電壓起動。由于T_em與成正比，所以串勵電動機的起動轉矩較大，適用于重載起動的生產機械上，例如起重、運輸設備等。

串勵電動機的調速也是采用電樞串電阻、降壓和弱磁三種調速方法。其中電樞串電阻調速比較常用，弱磁調速用得較少。

串勵電動機的反轉方法與他勵電動機一樣。

（二）串勵電動機的制動

對于串勵電動機，若不考慮剩磁，只有n趨于無窮大時，才能出現E_a= U，要使E_a＞U，顯然無法實現。雖然電機中存在少量的剩磁，但要使E_a＞U，轉速將高達不能允許的數值，故串勵電動機不存在回饋制動狀態。串勵電動機只有能耗制動和反接制動兩種制動方法，下面分別進行分析。

1．能耗制動

串勵電動機的能耗制動分為他勵式和自勵式兩種。

他勵式能耗制動是把勵磁繞組由串勵型式改接成他勵型式，即把勵磁繞組單獨接到電源上，電樞繞組外接制動電阻R_B后形成閉路，如圖1—54( a )所示。由于串勵電動機的勵磁繞組電阻R_f很小，如果采用原來的電源，因電壓較高，則必須在勵磁回路中串入一個較大的限流電阻R_sf。此外還必須保持勵磁電流I_f的方向與電動狀態時相同，否則不能產生制動轉矩（因I_a已反向）。他勵式能耗制動時的機械特性為一直線，如圖1—54（b）中直線BC所示，其制動過程與他勵電動機的能耗制動完全相同。他勵式能耗制的效果好，應用較廣泛。

圖1—54    串勵電動機的他勵式能耗制動

自勵式能耗制動時，電樞回路脫離電源后，通過制動電阻形成閉路，但為了實現制動，必須同時改接串勵繞組，以保證勵磁電流的方向不變，如圖1—55（a）所示。自勵式能耗制動時的機械特性如圖1—55（b）中曲線BO所示。由圖可見，自勵式能耗制動開始制動轉矩較大，隨著轉速下降，電樞電動勢和電流也下降，同時磁通也減小，從公式T_em=C_TΦI_a可見，制動轉矩下降很快，制動效果變?nèi)?，所以制?dòng)時間較長且制動不平穩。由于這種制動方式不需要電源，因此主要用于事故停車。

圖1—55    串勵電動機的自勵式能耗制動

2．反接制動

串勵電動機的反接制動也有電壓反接制動和倒拉反轉反接制動兩種。

串勵電動機進行電壓反接制動時，并不是將電源電壓反接，因?yàn)檫@樣將會造成I_a和I_f同時改變方向，電磁轉矩方向不變，起不到制動作用。因此，只能將電樞兩端反接，而勵磁繞組的接法不變，如圖1—56（a）所示。為了限制過大的制動電流，還應串入制動電阻R_B。其機械特性如圖1—56（b）中曲線BC所示。圖中A點是正向電動工作點，B點是制動起始點,減速時，工作點由B點沿特性曲線向C點移動，到達C點時，轉速為零。若要停車，應斷開電源，否則電動機將反向起動并加速到D點，在D點處于反向電動運行。

圖1—56   串勵電動機的電壓反接制動

串勵電動機倒拉反接制動只適用于位能性負載。方法是保持電壓極性不變，電樞回路串入一個較大的電阻R_B，使電動機倒拉反轉，其接線圖和機械特性如圖1—57所示。在圖1—57（b）中，A點是電

圖1—57   串勵電動機倒拉反轉反接制動

動機運行工作點，當電樞回路串入R_B后，工作點移至B點，并進入制動減速運行，當工作點到達C點時，轉速減至零，但由于電磁轉矩小于負載轉矩（Tc ＜T_L），于是在位能負載倒拉下，電動機反轉并加速，直到D進入反接制動狀態穩定運行，勻速下放重物。

串勵電動機在各種運行狀態下的能量關系與他勵電動機相同，這里不再贅述。

三、復勵直流電動機的的起動、調速與制動

復勵電動機的兩個勵磁繞組，分別為串勵繞組和他勵（或并勵）繞組，若這兩個繞組的磁動勢方向是相同的，則稱為積復勵電動機。

積復勵電動機的機械特性介于他勵（或并勵）與串勵電動機之間。當他勵（或并勵）繞組磁動勢較大而起主要作用時，機械特性接近于他勵（或并勵）特性；當串勵繞組磁動勢較大而起主要作用時，機械特性便接近于串勵特性。

復勵電動機既具有串勵電動機的起動轉矩大、過載能力強等優點，又因?yàn)橛胁?lì)繞組，使得理想空載轉速不至于太高，因而避免了“飛車”的危險。

復勵電動的起動和調速方法與他勵電動機相同。復勵電動機也可進行能耗制動、反接制動和回饋制動。反接制動時的接線與串勵電動機類似，而回饋制動和能耗制動時，由于電樞電流反向，串勵磁動勢也反向，它對并勵磁動勢起去磁作用，這將影響制動效果，故在這兩種制動時，往往將串繞勵組短接起來。
