一、單相變壓器的基本結構
（一）鐵心
鐵心構成變壓器磁路系統，并作為變壓器的機械骨架。鐵心由鐵心柱和鐵軛兩部分組成，鐵心柱上套裝變壓器繞組，鐵軛起連接鐵心柱使磁路閉合的作用。對鐵心的要求是導磁性能要好，磁滯損耗及渦流損耗要盡量小，因此均采用0.35 mm厚的硅鋼片制作。目前國產硅鋼片有熱軋硅鋼片、冷軋無取向硅鋼片、冷軋晶粒取向硅鋼片。20世紀60～70年代我國生產的電力變壓器主要用熱軋硅鋼片，由于其鐵損耗較大，導磁性能相應地比較差，且鐵心疊裝系數低（因硅鋼片兩面均涂有絕緣漆），現已不用。目前國產低損耗節能變壓器均用冷軋晶粒取向硅鋼片，其鐵損耗低，且鐵心疊裝系數高（因硅鋼片表面有氧化膜絕緣，不必再涂絕緣漆）。
根據變壓器鐵心的結構形式可分為心式變壓器和殼式變壓器兩大類。心式變壓器是在兩側

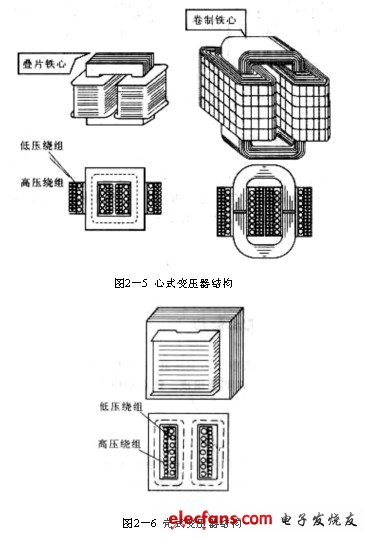

的鐵心柱上放置繞組，形成繞組包圍鐵心的形式，如圖2—5所示。殼式變壓器則是在中間的鐵心柱上放置繞組，形成鐵心包圍繞組的形狀，如圖2—6所示。
根據變壓器鐵心的制作工藝可分疊片式鐵心和卷制式鐵心兩種。疊片式鐵心的心式及殼式變壓器的制作順序是：先將硅鋼片沖剪成如圖2—7所示的形狀，再將一片片硅鋼片按其接口交錯地插人事先繞好并經過絕緣處理的線圈中，最后用夾件將鐵心夾緊。為了減小鐵心磁路的磁阻以減小鐵心損耗，要求鐵心裝配時，接縫處的空氣隙應越小越好。
（二）繞組（線圈）
變壓器的線圈通常稱為繞組，它是變壓器中的電路部分，小型變壓器一般用具有絕緣的漆包圓銅線繞制而成，對容量稍大的變壓器則用扁銅線或扁鋁線繞制。
在變壓器中，接到高壓電網的繞組稱高壓繞組，接到低壓電網的繞組稱低壓繞組。按高壓繞組和低壓繞組的相互位置和形狀不同，繞組可分為同心式和交疊式兩種。
1．同心式繞組
同心式繞組是將高、低壓繞組同心地套裝在鐵心柱上，如圖2—8所示。為了便于與鐵心絕緣，把低壓繞組套裝在里面，高壓繞組套裝在外面。對低壓大電流大容量的變壓器，由于低壓繞組引出線很粗，也可以把它放在外面。高、低壓繞組之間留有空隙，可作為油浸式變壓器的油道，既利于繞組散熱，又作為兩繞組之間的絕緣。
同心式繞組按其繞制方法的不同又可分為圓筒式、螺旋式和連續式等多種。同心式繞組的結構簡單、制造容易，常用于心式變壓器中，這是一種最常見的繞組結構形式，國產電力變壓器基本上均采用這種結構。
2．交疊式繞組
交疊式繞組又稱餅式繞組，它是將高壓繞組及低壓繞組分成若干個線餅，沿著鐵心柱的高度交替排列著。為了便于絕緣，一般最上層和最下層安放低壓繞組，如圖2—9所示。交疊式繞組的主要優點是漏抗小、機械強度高、引線方便。這種繞組形式主要用在低電壓、大電流的變壓器上，如容量較大的電爐變壓器、電阻電焊機（如點焊、滾焊和對焊電焊機）變壓器等。

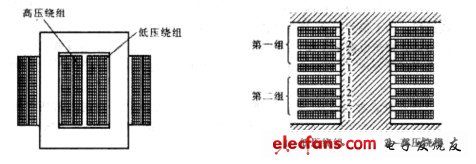

圖2－8 同心式繞組 圖2－9 交疊式繞組
二、變壓器的基本工作原理
變壓器是利用電磁感應原理工作的，圖2—10為其工作原理示意圖。變壓器的主要部件是鐵心和繞組。兩個互相絕緣且匝數不同的繞組分別套裝在鐵心上，兩繞組間只有磁的耦合而沒有電的聯系，其中接電源u1的繞組稱為一次繞組（曾稱為原繞組、初級繞組），用于接負載的繞組稱為二次繞組（曾稱為副繞組、次級繞組）。
一次繞組加上交流電壓ul后，繞組中便有電流I1通過，在鐵心中產生與ul同頻率的交變
磁通Φ，根據電磁感應原理，將分別在兩個繞組中感應出電動勢E1和E2。
式中，“—”號表示感應電動勢總是阻礙磁通的變化。若把負載接在二次繞組上，則在電動勢E2的作用下，有電流I2流過負載，實現了電能的傳遞。由上式可知，一、二次繞組感應電動勢的大小（近似于各自的電壓ul及u2）與繞組匝數成正比，故只要改變一、二次繞組的匝數，就可達到改變電壓的目的，這就是變壓器的基本工作原理。

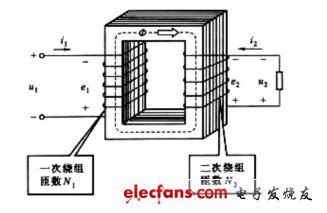

圖2－10 變壓器基本工作原理圖
