三相異步電動機的定子繞組是一個空間位置對稱的三相繞組，如果在定子繞組通入三相對稱的交流電流，就會在電動機內部建立起一個恒速旋轉的磁場，稱為旋轉磁場，它是異步電動機工作的基本條件。因此，有必要先說明旋轉磁場是如何產生的，有什么特性，然后再討論異步電動機的工作原理。

一、旋轉磁場

（一）旋轉磁場的產生

圖3—1為最簡單的三相異步電動機的定子繞組，每相繞組只有一個線圈，三個相同的線圈U1—U2、V1—V2、W1—W2在空間的位置彼此互差120°，分別放在定子鐵心槽中。當把三相線圈接成星形，并接通三相對稱電源后，那么在定子繞組中便產生三個對稱電流，即：

              i_U=I_msinωt

              i_v=I_msin(ωt­­­­­−120°)                                       （3—1）

i_w=I_msin(ωt+120°)　

其波形如圖3—2所示。

電流通過每個線圈要產生磁場，而現在通過定子繞組的三相交流電流的大小及方向均隨時間而變化，那么三個線圈所產生的合成磁場是怎樣的呢？這可由每個線圈在同一時刻各自產生的磁場進行疊加而得到。假如電流由線圈的始端流入、末端流出為正，反之則為負。電流流入端用“_⊕”表示，流出端用“⊙”表示。下面就分別取t=0、T/6、T/3、T/2四個時刻所產生的合成磁場作定性的分析（其中T為三相電流變化的周期）。

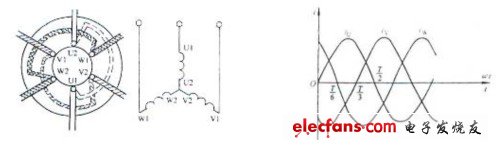

圖3—1   三相異步電動機最簡單的定子繞組            圖3—2    三相電流的波形

當t=0時，由三相電流的波形可見，電流瞬時值i_U=0，i_v為負值，i_w為正值。這表示U相無電流，V相電流是從線圈的末端V2流向首端V1，W相電流是從線圈的始端W1流向末端W2，這一時刻由三個線圈電流所產生的合成磁場如圖3—3a所示。它在空間形成二極磁場，上為S極，下為N極（對定子而言）。設此時N、S極的軸線（即合成磁場的軸線）為零度。

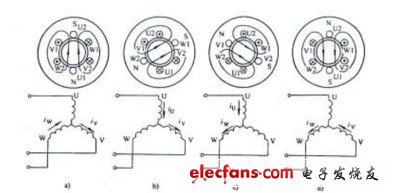

                             圖3—3   兩極旋轉磁場

 a)t=0；b)t=T/6；c)t=T/3；d)t=T/2

當t=T/6時，U相電流為正，由U1端流向U2端，V相電流為負，由V2端流向V1端，W相電流為零。其合成磁場如圖3—3b所示，也是一個兩極磁場，但N、S極的軸線在空間順時針方向轉了60°。

當t=T/3時，i_U為正，由U1端流向U2端，i_v=0，i_w為負，由W2端流向W1端，其合成磁場比上一時刻又向前轉過了60°，如圖3—3c所示。

用同樣的方法可得出當t=T/2時，合成磁場比上一時刻又轉過了60°空間角。由此可見，圖3—3描述的是一對磁極的旋轉磁場。但電流經過一個周期的變化時，磁場也沿著順時針方向旋轉一周，即在空間旋轉的角度為360°。

上面分析說明，當空間互差120°的線圈通入對稱的三相交流電流時，在空間就產生了一個旋轉磁場。

國產的異步電動機的電源頻率通常為50Hz。對于已知磁極對數的異步電動機，可得出對應的旋轉磁場的轉速，如表3—1所示。

                表3—1     異步電動機磁極對數和對應的旋轉磁場的轉速關系表

（二）旋轉磁場的轉向

由圖3—3中各個瞬間磁場變化，可以看出，當通入三相繞組中電流的相序為i_U→i_v→i_w，旋轉磁場在空間是沿繞組始端U→V→W方向旋轉的，在圖中即按順時針方向旋轉。如果把通入三相繞組中的電流相序任意調換其中兩相，例如，調換V、W兩相，此時通入三相繞組電流的相序為i_U→i_w→i_v,則旋轉磁場按逆時針方向旋轉。由此可見，旋轉磁場的方向是由三相電流的相序決定的，即把通入三相繞組中的電流相序任意調換其中的兩相，就可改變旋轉磁場的方向。

二、三相異步電動機的工作原理

（一）異步轉動原理

由上面分析可知，如果在定子繞組中通入三相對稱電流，則定子內部產生某個方向轉速為n₁的旋轉磁場。這時轉子導體與旋轉磁場之間存在著相對運動，切割磁力線而產生感應電動勢。電動勢的方向可根據右手定則確定。由于轉子繞組是閉合的，于是在感應電動勢的作用下，繞組內有電流流過，如圖3—4所示。轉子電流與旋轉磁場相互作用，便在轉子繞組中產生電磁力F。力F的方向可由左手定則確定。該力對轉軸形成了電磁轉矩T_em，使轉子按旋轉磁場方向轉動。異步電動機的定子和轉子之間能量的傳遞是靠電磁感應作用的，故異步電動機又稱感應電動機。

轉子的轉速n是否會與旋轉磁場的轉速n₁相同呢？回答是不可能的。因為一旦轉子的轉速和旋轉磁場的轉速相同，二者便無相對運動，轉子也不能產生感應電動勢和感應電流，也就沒有電磁轉矩了。只有二者轉速有差異時，才能產生電磁轉矩，驅使轉子轉動?？梢姡D(zhuǎn)子轉速n總是略小于旋轉磁場的轉速n₁。正是由于這個關系，這個電動機被稱為異步電動機。

由上式可知n₁與n有差異是異步電動機運行的必要條件。通常把同步轉速n₁與轉子轉速n二者之差稱為“轉差”，“轉差”與同步轉速n₁的比值稱為轉差率(也叫滑差率)，用s表示，即s=（n₁−n）/ n₁ 。

圖3—4   異步電動機工作原理圖

轉差率s是異步電動機運行時的一個重要物理量，當同步轉速n₁一定時，轉差率的數值與電動機的轉速n相對應，正常運行的異步電動機，其s很小，一般s=0.01~0.05。

（二）異步電動機空載和負載運行

 要使異步電動機運行，必須產生足夠大的電磁轉矩。電動機空載運行時，它產生的電磁力必須克服軸與軸之間的摩擦和轉子旋轉所受風阻等產生的空載轉矩，即T_em=T₀，電動機才能穩定運行。而T₀一般很小，所以電磁轉矩也很小，但其轉速很高，幾乎接近同步轉速。

異步電動機軸上帶負載轉動時，也必須符合動力學的規律，即只有在電動機的電磁轉矩與機械負載的反抗力矩相平衡時，即T_em=T_L時，電動機才能以恒速運行。如果電動機的電磁轉矩大于反抗力矩，即T_em>T_L時，電動機將產生加速運行。反之，如果T_em<T_L，則電動機將減速運轉。

異步電動機是依靠轉子轉速的變化，來調整電動機的電磁能量，從而使電動機的電磁轉矩得到相應的改變，以適用于負載變化的需要來實現新的平衡。當電動機以穩定的轉速n運行時，假如由于某種原因，負載轉矩突然降低，即變?yōu)門_em>T_L，電動機將作加速旋轉，轉子感應電動勢和電流減小，從而使電磁轉矩減小，直到電磁轉矩與新的反抗轉矩相平衡，此時電動機在高于原轉速n的情況下穩定運行。反之轉矩由于某種原因增大時，電動機將最終穩定運行在低于原轉速的情況下。

（三）三相異步電動機的電磁關系

三相異步電動機的電磁關系與變壓器的很相似。異步電動機的定子繞組相當于變壓器的一次繞組，轉子繞組相當與變壓器的二次繞組，只不過是短路的繞組。但三相異步電動機的每相繞組不像變壓器那樣集中的繞在鐵心上，而是分布在鐵心內壁的槽內，每一相繞組是由許多沿周圍分布的線圈串聯而成的。另外，三相異步電動機的磁路中有一個較大的空氣隙。三相異步電動機的每相電路如圖3—5所示。

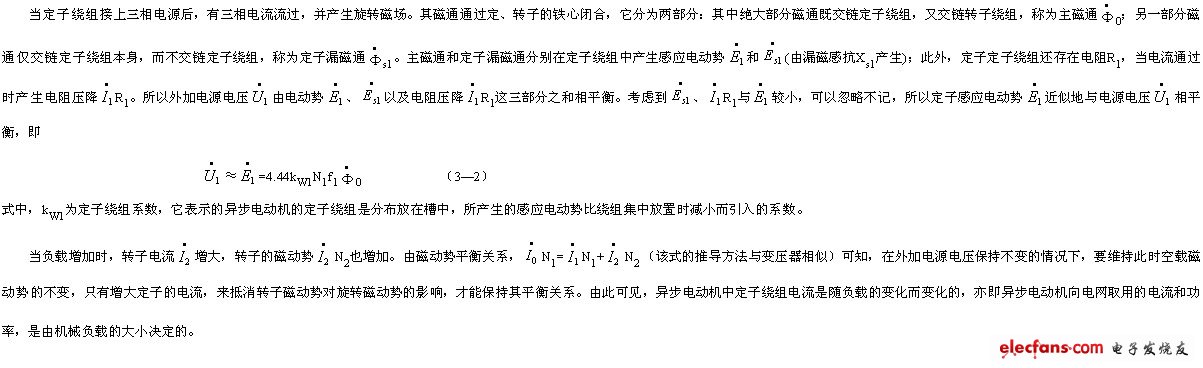

圖3—5  三相異步電動機的每相電路
