三相異步電動機定子三相繞組與三相電源接通。轉軸上拖動機械負載以轉速n穩速運行稱為負載運行。

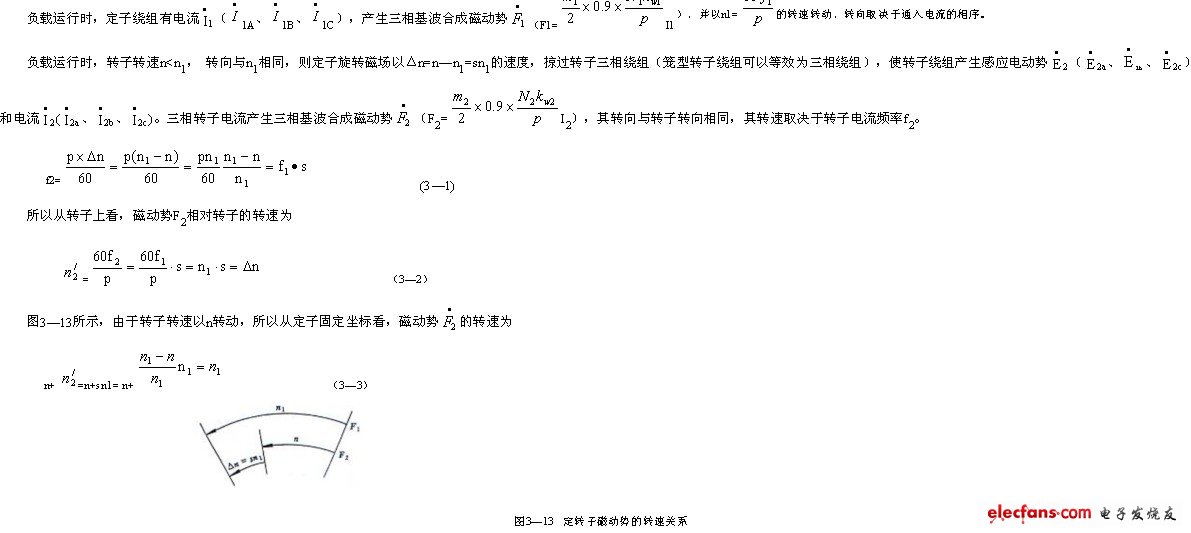

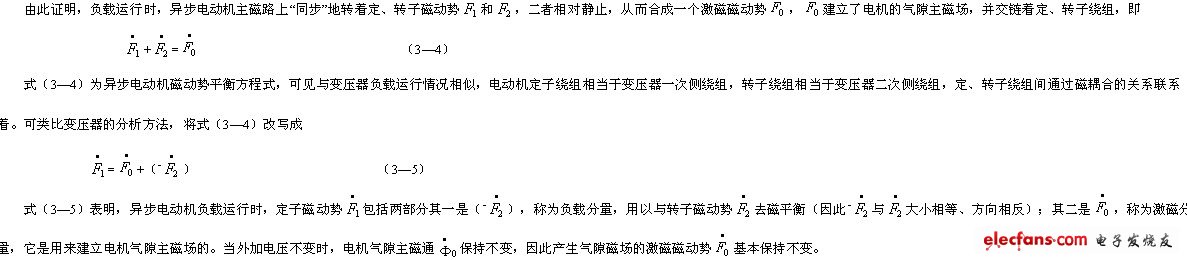

一、氣隙合成旋轉磁場

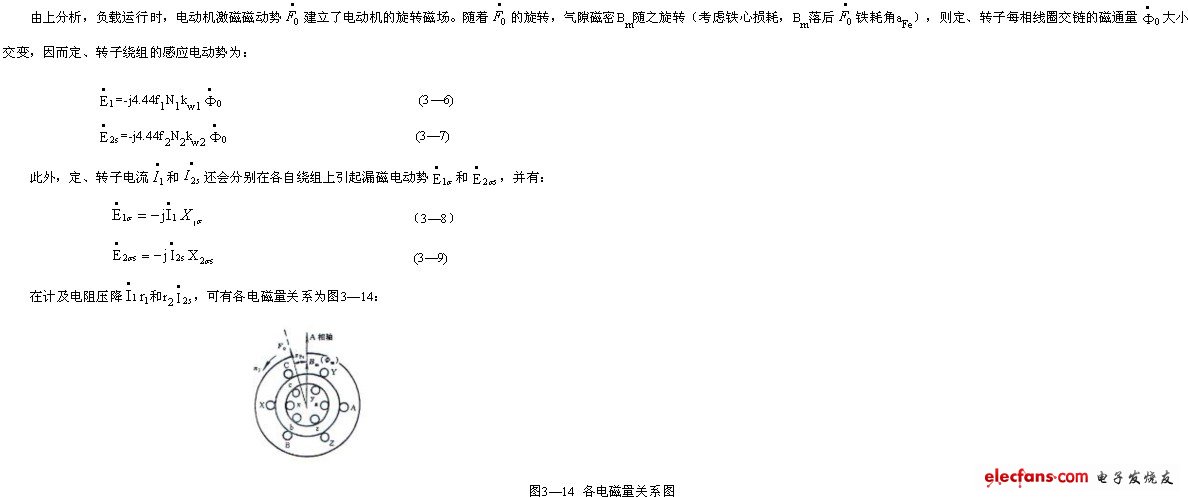

二、定子、轉子電動勢方程

三、等效的靜止轉子——折算

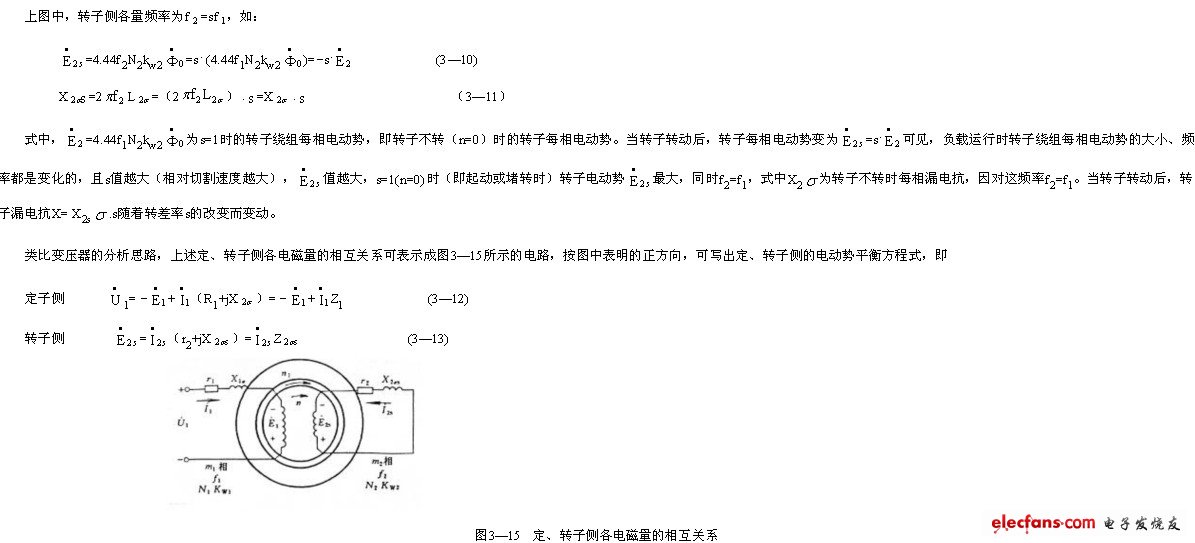

圖3—15所示的定、轉子電路，雖可表示異步電動機定、轉子側及其相互聯系，但定、轉子電路的頻率不同，相數、有效匝數也不同。給異步電動機的分析帶來困難。由于電動機定、轉子磁耦合的聯系主要體現在轉子磁動勢對定子側的作用上。為此知：只要保證轉子磁動勢不變（相應地功率傳遞關系也不變），那么就可以用一個等效轉子代替實際轉子，稱之為“折算”。該等效轉子的頻率應為f₁，相數為m₁，有效匝數為N₁k_w1，與定子側完全相同。

（一）頻率折算

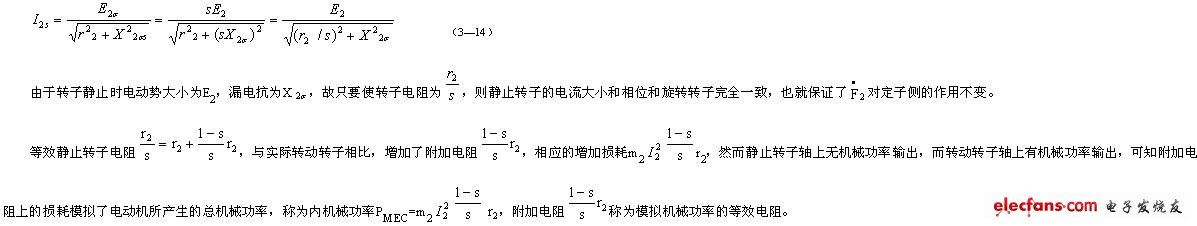

因f₂=sf₁，可知使s=1，則f₂=f₁，即將實際旋轉的轉子等效為靜止的轉子。前述分析知，不論轉子轉動與否，相對于定子固定坐標的轉速均為n₁，用靜止轉子代替轉動轉子后，的轉速、轉向是不變的，而大小及空間位置取決于轉子電流的大小及相位⁽)_，因此可得出實際旋轉的轉子電流有效值為

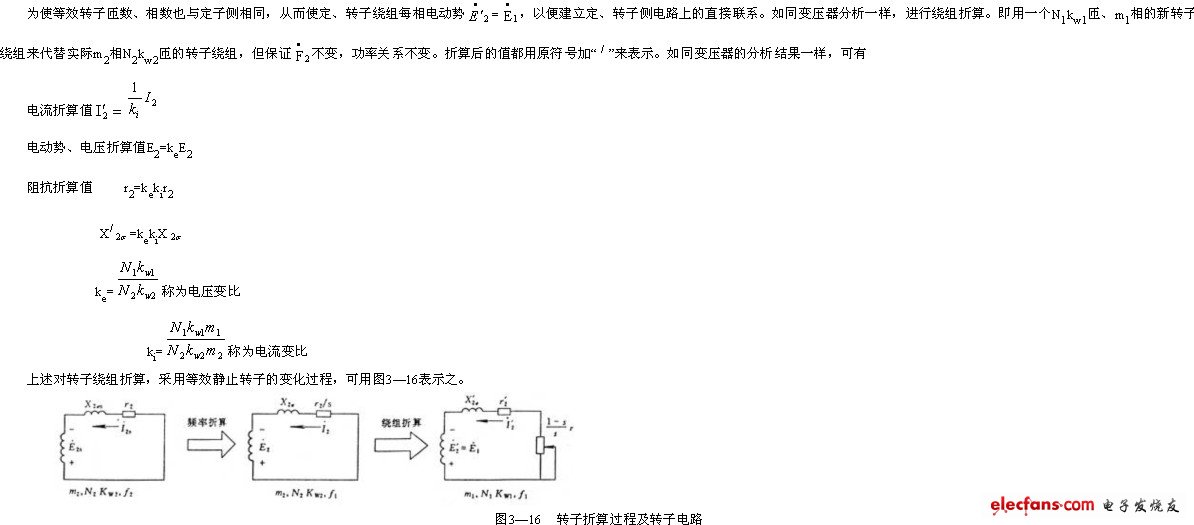

（二）繞組折算

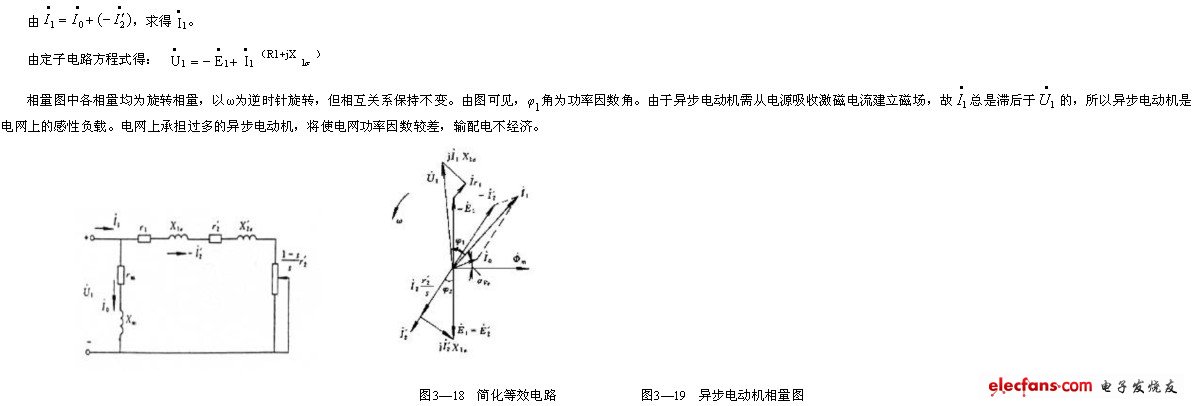

（三）等效電路、相量圖

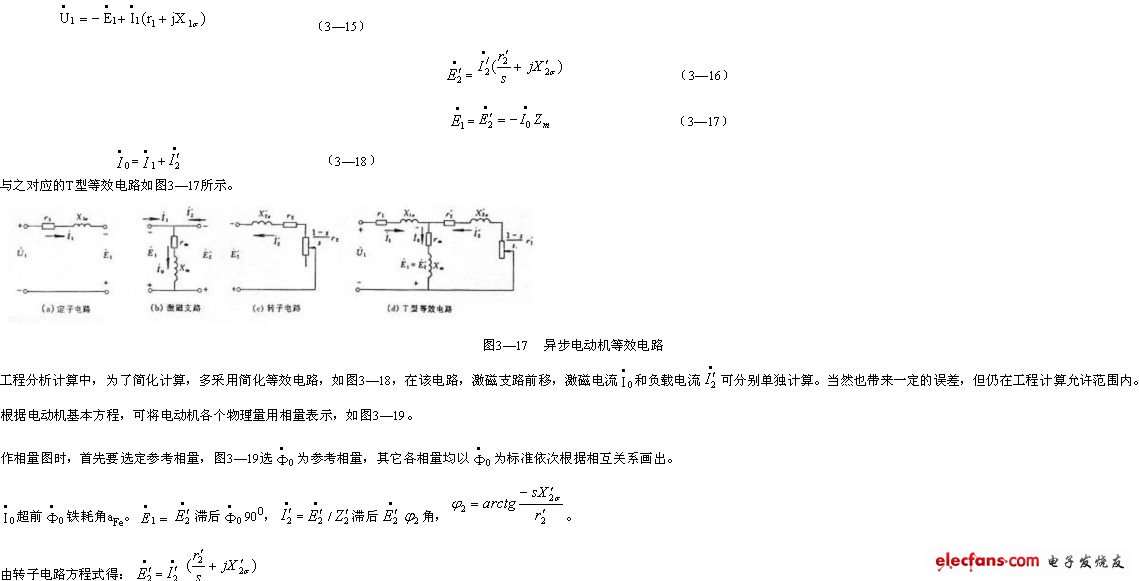

進行頻率、繞組折算后的異步電動機基本方程為：

四、功率、轉矩平衡方程式

如前幾節所述，異步電動機是通過電磁感應作用把電能傳送到轉子再轉化為軸上輸出的機械能的，在能量變換的過程中電磁轉矩起了關鍵性的作用。下面就根據異步電機的T型等效電路來分析其功率關系和轉矩關系，然后推導出異步電動機的電磁轉矩公式。

（一）功率平衡方程式

當三相異步電動機以轉速n穩定運行時，定子繞組從電源輸入的電功率P₁為

P₁的一小部分消耗于定子繞組銅損耗P_Cul=3I²₁R₁                                     （3—20）

又一小部分消耗于定子鐵心中產生的鐵耗P_Fe=3I²_mr_m                                                  （3—21）

余下的大部分功率就是通過氣隙旋轉磁場，利用電磁感應作用傳遞到轉子上的功率，叫電磁功率，用戶P_em表示，P_em=P₁−P_Cul−P_Fe                                                                                      （3—22）

P_em等于轉子回路全部電阻上的損耗，P_em=3E^/₂I^/₂cos=m₂E₂I₂cos                   （3—23）

轉子繞組感應電動勢，產生電流，也會產生轉子銅損耗P_Cu2=3I^/₂r^/₂=sP_em                         （3—24）

旋轉磁場切割轉子鐵心也將引起轉子鐵損耗，由于正常運行時，異步電動機轉差率很小，旋轉磁場相對于轉子的轉速很小，以致轉子鐵心中磁通交變頻率f₂很低，通常僅0.5~2.5Hz，所以轉子鐵耗很小，一般可以忽略不計。

這樣輸入給轉子的電磁功率P_em僅須扣除轉子銅耗P_Cu2，便是產生于電機轉軸上帶動轉子旋轉的總機械功率P_MEC，也就等于等效電阻上的損耗，即

P_MEC=P_em−P_Cu2=32=（1－s）P_em                                           （3—25）

P_cu2=S·P_em                                                                      （3—26）

電機旋轉時由于軸承摩擦和風阻轉矩而要損耗一部分功率，叫機械損耗P_mec。另外還有一些附加損耗P_ad，它也要消耗電動機軸上的一部分功率。這樣，異步電動機軸上得到的總機械功率P_MEC應減去機械損耗和附加損耗，才是軸上輸出的機械功率P₂，即

P₂=P_MEC−P_mec−P_ad                                                                （3—27）

附加損耗與氣隙大小和工藝因素有關，很難計算，一般根據經驗選取：

對大型異步電動機P_ad= 0.5％P_N

對小型鑄鋁轉子異步電動機P_ad= (1~3)％P_N

圖3—20  異步電動機的功率流程圖

一般把機械損耗和附加損耗統稱為電動機的空載損耗，用P₀表示，于是

P₂=P_MEC−P₀                                               (3—28)

式(3－22)、(3－25)和(3—27)反映了異步電動機內部的功率流程和功率平衡關系。功率流程還可用圖3—20所示的功率流程圖表示，更為清晰。由以上三式或功率流程圖可得異步電動機總的功率平衡方程式

P₂=P₁−P_Cu1−P_Fe−P_Cu2−P_mec−P_ad=P₁−ΣP                           （3—29）

式中ΣP =P_Cu1+P_Fe+P_Cu2+P_mec+P_ad為異步電動機的總損耗。

（二）轉矩平衡方程式

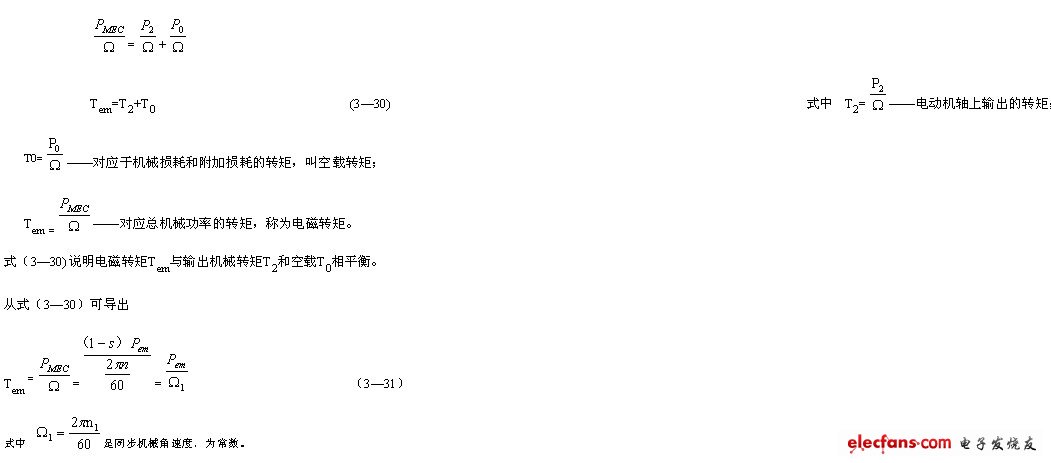

由動力學知道，旋轉體的機械功率等于作用在旋轉體上的轉矩與其機械角速度的乘積。將式(3—28)的兩邊同除以轉子機械角速度n使得到穩態時異步電動機的轉矩平衡方程式

可見電磁轉矩T_em與電磁功率成正比。式（3—31）表明，電磁轉矩T_em等于總機械功率P_MEC除以轉子機械角速度Ω，也等于電磁功率P_em，除以同步機械角速度Ω₁，這是一個很重要的概念。前者是從轉子本身產生機械功率導出的，由于轉子本身的機械角速度為Ω，所以T_em =；后者則是從旋轉磁場對轉子作功這一概念得出的，由于旋轉磁場以同步機械角速度Ω₁旋轉而拖動轉子旋轉，其每秒所作的功就是通過氣隙傳送到轉子上的總功率P_em，所以T_em =。

（三）電磁轉矩

電磁轉矩公式我們從等效電路簡單地導出。

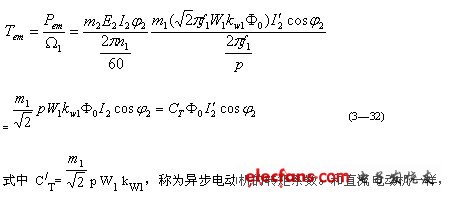

由式(3—31)與電磁功率表達式，可得



對已制成的異電動機來說，C^/_T為常數。當磁通的單位為Wb，電流的單位為A，則上式轉矩的單位為N·m。

從上式看出，異步電動機電磁轉矩與氣隙每極磁通Φ₀和轉子電流的有功分量的乘積成正比。說明正是由此二者的相互作用才產生電磁轉矩。公式（3—32）與直流電動機電磁轉矩公式極為相似。

五、三相異步電動機的工作特性

異步電動機的工作特性是指在額定電壓和額定頻率下，電動機的轉速n(或轉差率s)、電磁轉矩T_em（或輸出轉矩T₂）、定子電流I₁、效率η和功率因數cosφ₁與輸出功率P₂之間的關系曲線。即U₁= U_N，f₁=f_N時，n、T_em、I₁、、cosφ₁=f（P₂）。工作特性可以通過電動機直接加負載試驗得到，或者利用等效電路計算而得；圖3—21為三相異步電動機的工作特性曲線。下面分別加以說明。

圖3—21   三相異步電動機的工作特性曲線

（1）轉速特性n=f（P₂）

因為n=（1－s）n₁，電機空載時，負載轉矩小，轉子轉速n接近同步轉速n₁，s很小。隨著負載的增加，轉速n略有下降，s略微上升，這時轉子感應電勢勢E_2s增大，轉子電流I_2s增大，以產生更大的電磁轉矩與負載轉矩相平衡。因此，隨著輸出功率P₂的增加，轉速特性是一條稍微下降的曲線，s=f（P₂）曲線則是稍微上翹的。一般異步電動機，額定負載時的轉差率s_N=0.01~0.05，小數字對應于大電機。

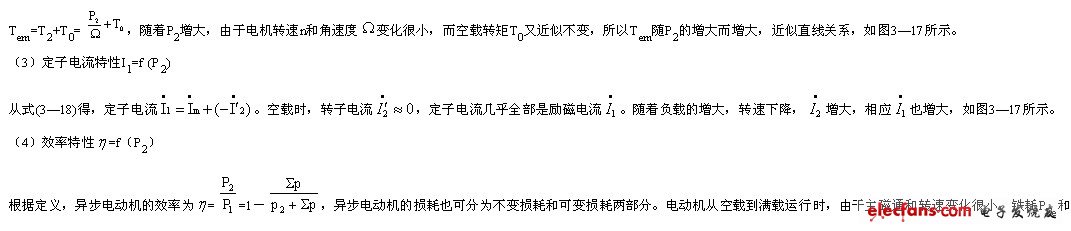

（2）轉矩特性T_em=f（P₂）

機械損耗P_mec近似不變，稱為不變損耗。而定、轉子銅耗P_cu1、P_cu2和附加損耗P_ad是隨負載而變的，稱為可變損耗?？蛰d時，P₂=0，隨著P₂增加，可變損耗增加較慢，上升很快，直到當可變損耗等于不變損耗時，效率最高。若負載繼續增大，銅耗增加很快，效率反而下降。異步電動機的效率曲線與直流電機和變壓器的大致相同。對于中小型異步電動機，最高效率出現在0.75P_N左右。一般電動機額定負載下的效率在74％~94％之間，容量越大的，額定效率N越高。

（5）功率因數特性cosφ₁=f(P₂)

異步電動機對電源來說，相當—個感性阻抗，因此其功率因數總是滯后的，運行時必須從電網吸取感性無功功率，cosφ₁<1。空載時，定子電流幾乎全部是無功的磁化電流，因此cosφ₁很低，通常小于0.2；隨著負載增加，定子電流中的有功分量增加，功率因數提高，在接近額定負載時，功率因數最高。負載再增大，由于轉速降低，轉差率s增大，轉子功率因數角φ₂=arctan變大，使cosφ₂和cosφ₁又開始減小。

由于異步電動機的效率和功率因數都在額定負載附近達到最大值，因此選用電動機時應使電動機容量與負載相匹配。如果選得過小，電動機運行時過載。其溫升過高影響壽命甚至損壞電機。但也不能選得太大，否則，不僅電機價格較高，而且電機長期在低負載下運行，其效率和功率因數都較低，不經濟。
