異步電動機在接通電源后，從靜止?fàn)顟B(tài)到穩定運行狀態的過度過程。在起動的瞬間，由于轉子尚未加速，此時n₂=0，s=1，旋轉磁場以最大的相對速度切割轉子導體，轉子感應電動勢的電流最大，致使定子起動電流I_1Q也很大，其值約為額定電流的4～7倍。盡管起動電流很大，但因功率因數甚低，所以起動轉矩T_Q較小。

過大的起動電流會引起電網電壓明顯降低，而且還影響接在同一電網的其他用電設備的正常運行，嚴重時連電動機本身也轉不起來。如果是頻繁起動，不僅使電動機溫度升高，還會產生過大的電磁沖擊，影響電動機的壽命。起動轉矩小會使電動機起動時間拖長，既影響生產效率又會使電動機溫度升高，如果小于負載轉矩，電動機就根本不能起動。

根據異步電動機存在著起動電流很大，而起動轉矩卻較小的問題，必須在起動瞬間限制起動電流，并應盡可能的提高起動轉矩，以加快起動過程。

對于容量和結構不同的異步電動機，考慮到性質和大小不同的負載，以及電網的容量，解決起動電流大起動轉矩小的問題，要采取不同的起動方式。下面對籠型異步電動機和繞線轉子異步電動機常用的幾種起動方法進行討論。

一、籠型異步電動機的起動

（一）直接起動

所謂直接起動，就是利用刀開關或接觸器將電動機定子繞組直接接到額定電壓的電流上，故又稱全壓起動。直接起動的優點是起動設備和操作都比較簡單，其缺點就是起動電流大、起動轉矩小。對于小容量異步電動機，因電動機起動電流較小，且體積小、慣性小、起動快，一般說來，對電網、對電動機本身都不會造成影響。因此，可以直接起動，但必須根據電源的容量來限制直接起動電動機的容量。

在工程實踐中，直接起動可按下列公式核定



式中，I_Q為電動機的起動電流；I_N為電動機的額定電流；P_N為電動機的額定功率（kW）；P_H為電源的總?cè)萘浚╧V·A）。

如果不能滿足上式的要求，則必須采取限制起動電流的方法進行起動。

（二）降壓起動

對中、大型籠型異步電動機，可采用降壓起動方法，以限制起動電流。待電動機起動完畢，再恢復全壓工作。但是降壓起動的結果，會使起動轉矩下降較多，因?yàn)門_Q與電源電壓U₁的平方成正比。所以，降壓起動只適用于在空載或輕載情況下起動電動機。下面介紹幾種常用的降壓起動方法。

1．定子電路串接電阻起動

在定子電路中串接電阻起動線路如圖3—29所示。起動時，先合上電源隔離開關Q₁，將Q₂扳向“起動”位置，電動機即串入電阻R_Q起動。待轉速接近穩定值時，將Q₂扳向“運行”位置，R_Q被切除，使電動機恢復正常工作情況。由于起動時，起動電流在R_Q上產生一定的電壓降，使得加在定子繞組的電壓降低了，因此限制了起動電流。調節電阻R_Q的大小可以將起動電流限制在允許的范圍內。采用定子串電阻降壓起動時，雖然降低了起動電流，但也使起動轉矩大大減小。

圖3—29   定子串電阻降壓起動線路圖

假設定子串電阻起動后，定子端電壓由U₁降低到U^/₁時，電動機參數保持不變，則起動電流與定子繞組端電壓成正比，于是有U₁/U^/₁=I_1Q/I′_1Q=K_u

式中，I_1Q為直接起動電流；I′_1Q為降壓后的起動電流；K_u為起動電壓降低的倍數，即電壓比，K_u>1。

由式（3—37）可知，在電動機參數不變的情況下，起動轉矩與定子端電壓平方成正比，故有T_Q=T′_Q=[U₁/U^/₁]²=，顯然起動轉矩將大大減小。定子串電阻降壓起動，只適用于空載和輕載起動。由于采用電阻降壓起動時損耗較大，它一般用于低電壓電動機起動中。

2．星/三角降壓起動

對于正常運行時定子繞組規定是三角形聯結的三相異步電動機，起動時可以采用星型聯結，使電動機每相所承受的電壓降低，因而降低了起動電流，待電動機起動完畢，在接成三角形，故稱這種起動方式為星/三角降壓起動，其接線原理線路如圖3—30所示。

起動時，先將控制開關SA2投向星型位置，將定子繞組接成星型，然后合上電源控制開關SA1。當轉速上升后，再將SA2切換到三角形運行的位置上，電動機便接成三角形在全壓下正常工作。

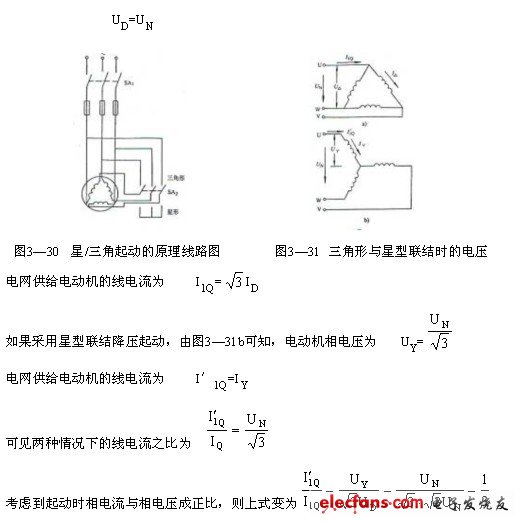

下面分析星/三角起動時的起動電流與起動轉矩。由圖3—31a可知，如果三角形聯結直接起動，則電動機電壓為：

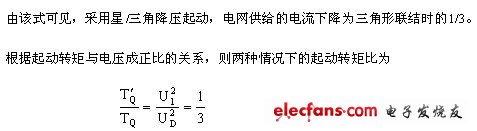

以上說明：星-三角起動轉矩降低的倍數與電流降低的倍數相同。由于高電壓電動機引出六個出線端子有困難，故星/三角起動一般僅用于500V以下的低壓電動機，且又限于正常運行時定子繞組作三角聯結。常見的額定電壓標為380/220V的電動機，其意思是：當電源線電壓為380V時用星形聯路，線電壓為220V時用三角形聯結。顯然，當電源線電壓為380V時，這一類電動機就不能采用星—三角降壓起動。星—三角降壓起動的優點是起動設備簡單，成本低，運行比較可靠，維護方便，所以廣為應用。

3．自耦變壓器降壓起動

自耦降壓起動是利用自耦變壓器將電網電壓降低后再加到電動機定子繞組上，待轉速接近穩定值時在將電動機直接接到電網上。原理如圖3—32所示。

起動時，將開關扳到“起動”位置，自耦變壓器一次側接電網，二次側接電動機定子繞組，實現降壓起動。當轉速接近額定值時，將開關扳向“運行”位，切除自耦變壓器，使電動機直接接入電網全壓運行。

圖3—32  自耦壓降起動原理圖

為說明采用自耦變壓器降壓起動對起動電流的限制和對起動轉矩的影響，取自耦變壓器一相電路分析即可，如圖3—33所示。已知自耦變壓器的電壓比K_u=N₁/N₂=U₁/U₂=I′_2Q/I′_1Q（U₁為電網相電壓；U₂為加到電動機一相定子繞組上的自耦變壓器輸出電壓，I′_1Q為電網相自耦變壓器一次側提供的降壓起動電流；I´_2Q為自耦變壓器二次側提供給電動機的降壓起動電流）。

圖3—33  自耦變壓器一相電路

設直接起動時，電網提供給電動機的電壓起動電流為I_1Q，加給定子繞組的相電壓為U₁。則根據起動電流與定子繞組電壓成正比的關系，電動機定子繞組降壓前后的電流比為：

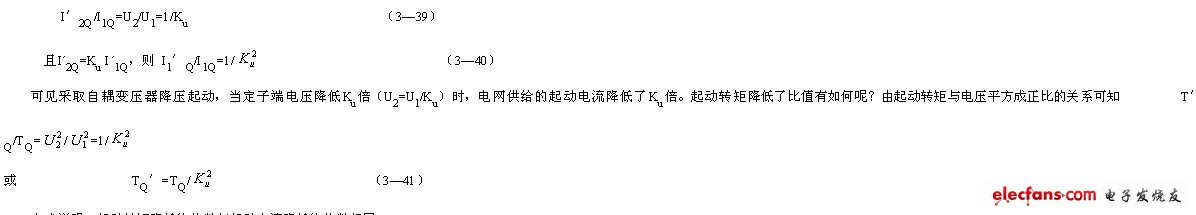

               I′_2Q/I_1Q=U₂/U₁=1/K_u                                                   （3—39）

上式說明，起動轉矩降低的倍數與起動電流降低的倍數相同。

自耦變壓器的二次側上備有幾個不同的電壓抽頭，以供用戶選擇電壓。例如，QJ型有三個抽頭，其輸出電壓分別是電源電壓的55%、64%、73%，相應的電壓比分別為1.82、1.56、1.37；QJ3型也有三個抽頭，分別為40%、60%、80%。K_u=2.5、1.67、1.25。

在電動機容量較大或正常運行時聯成星形，并帶一定負載起動時，宜采用自耦降壓起動，它根據負載的情況，選用合適的變壓器抽頭，以獲得需要的起動電壓和起動轉矩。此時，起動轉矩仍有削弱，但不致降低1/3（與星—三角降壓起動相比較）。

自耦變壓器的體積大、重量重，價格較高，維修麻煩，且不允許頻繁移動。自耦變壓器容量的選取，一般等于電動機的容量；每小時內允許連續起動的次數和每次起動的時間，在產品說明書上都有明確的規定，選配時應注意。

（三）深槽式及雙籠型異步電動機

從以上對籠型異步電動機的起動分析可見，直接起動時，起動電流太大；降壓起動時，雖然減小了起動電流，但起動轉矩也隨之減小。根據異步電動機轉子串電阻的人為機械特性可知，在一定范圍內增大轉子電阻，可以增大起動轉矩，同時可以分析出，轉子電阻增大還將減小起動電流，因此，較大的轉子電阻可以改善起動性能。但是，電動機正常運行時，希望轉子電阻小一些，這樣可以減小轉子銅損耗，提高電動機的效率。怎樣才能使籠型異步電動機在起動時具有較大的轉子電阻，而在正常運行時轉子電阻又自動減小呢？深槽式和雙籠型異步電動機就可實現這一目的。

深槽式異步電動機的轉子槽形深而窄，通常槽深與槽寬之比大到10～12或以上。當轉子導條中流過電流時，槽漏磁通的分布如圖3—34（a）所示。由圖可知，與導條底部相交鏈的漏磁通比槽口部分相交鏈的漏磁通多得多，因此若將導條看成是由若干個沿槽高劃分的小導體并聯而成，則越靠近槽底的小導體具有越大的漏電抗，而越接近槽口部分的小導體的漏電抗越小。在電動機起動時，由于轉子電流的頻率較高，f₂ = f₁ =50Hz，轉子導條的漏電抗較大，因此，各小導體中電流的分配將主要決定于漏電抗，漏電抗越大則電流越小。這樣在由氣隙主磁通所感應的相同電動勢的作用下，導條中靠近槽底處的電流密度將很小，而越靠近槽口則越大，因此沿槽高的電流密度分布如圖3—34（b）所示，這種現象稱為電流的集膚效應。集膚效應的效果相當于減小導條的高度和截面［圖3—34（c）］，增大了轉子電阻，從而滿足了起動的要求。

（a）槽漏磁分布   （b）導條內電流密度分布  （c）導條的有效截面

圖3—34   深槽式轉子導條中電流的集膚效應

當起動完畢，電動機正常運行時，由于轉子電流頻率很低，一般為1～3Hz，轉子導條的漏電抗比轉子電阻小得多，因此前述各小導體中電流的分配將要決定于電阻，由于各小導體電阻相等，導條中的電流將均勻分布，集膚效應基本消失，轉子導條電阻恢復（減小）為自身的直流電阻?？梢?，正常運行時，轉子電阻能自動變小，從而滿足了減小轉子銅損耗，提高電動機效率的要求。

雙籠型異步電動機的轉子上有兩套籠，即上籠和下籠，如圖3—35（a）所示。上籠導條截面積較小，并用黃銅或鋁青銅等電阻系數較大的材料制成，電阻較大；下籠導條的截面積較大，并用電阻系數較小的紫銅制成，電阻較小。雙籠型電動機也常用鑄鋁轉子，如圖3—35（b）所示。顯然下籠交鏈的漏磁通要比上籠多得多，因此下籠的漏電抗也比上籠的大得多。

圖3—35   雙籠型電動機的轉子槽型

起動時，轉子電流頻率較高，轉子漏電抗大于電阻，上、下籠的電流分配主要決定于漏電抗，由于下籠的漏電抗比上籠的大得多，電流主要從上籠流過。因此起動時上籠起主要作用，由于它的電阻較大，可以產生較大的起動轉矩，限制起動電流，所以常把上籠稱為起動籠。

正常運行時，轉子電流頻率很低，轉子漏電抗遠比電阻小，上、下籠的電流分配決定于電阻，于是電流大部分從電阻較小的下籠流過，產生正常運行時的電磁轉距，所以把下籠成為運行籠。

雙籠型異步電動機的機械性曲線可以看成是上、下籠兩條特性曲線的合成，改變上、下籠的參數就可以得到不同的機械性曲線，以滿足不同的負載要求，這是雙籠型異步電動機的一個突出優點。

雙籠型異步電動機的起動性能比深槽異步電動機好，但深槽異步電動機結構簡單，制造成本較低。它們的共同缺點是轉子漏電抗較普通籠型電動機大，因此功率因數和過載能力都比普通籠型異步電動機要低。

二、繞線型轉子異步電動機的起動

對于籠型異步電動機，無論采用哪一種降壓起動方法來減小起動電流，電動機的起動轉矩都隨著減小。所以，對某些重載下起動的生產機械（如起重機、帶運輸機等）不僅要限制起動電流，而且還要求有足夠大的起動轉矩，在這種情況下就基本上排除了采用籠型轉子異步電動機的可能性，而采用起動性能較好的繞線式異步電動機。通常繞線轉子異步電動機用轉子電路串接電阻或串接頻敏變阻器的方法實現起動。

（一）轉子電路串接起動電阻器

 繞線電阻異步電動機的轉子回路串入適當?shù)碾娮?，既可降低起?dòng)電流，又可提高起動轉矩，改善電動機的起動性能。其原理如圖3—36所示。當異步電動機的轉子回路中接入適當?shù)碾娮瑁ㄊ筊₂增大），不僅可以使起動電流減小，而且可以使起動轉矩增大。如果使轉子回路的總電阻（包括串入電阻）R₂與電動機漏感抗X₂₀相等，則起動轉矩可達到最大值。

起動時，先將變阻器調到最大位置如圖3—37中R´´´Q，然后合上電源開關，轉子便轉動起來。隨著轉速的升高，電磁轉矩將沿著T_em=f(n)曲線而變化，如圖3—35所示。例如起動后轉速沿曲線4變化，轉速由零升到某值時，切除一段電阻（由R´´´Q減小到R´´Q），此時電動機的轉速跳變（由a點到A點），使轉矩沿曲線3變化。之后，將串入的電阻逐漸切除，直到全部切除為止，轉速上升到正常轉速，此時電動機穩定運行于D點（曲線1）。起動完畢后，要用舉刷裝置把電刷舉起，同時把集電環短接。當電動機停止時，應把電刷放下，且將電阻全部接入，為下次再起動作好準備。

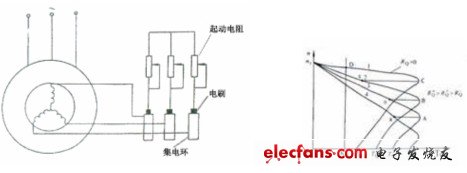

圖3—36  繞線轉子異步電動機的起動       圖3—37  繞線轉子異步電動機的機械特性曲線

繞線轉子異步電動機不僅能在轉子回路串入電阻減小起動電流，增大起動轉矩，而且還可以在小范圍內進行調速，因此，廣泛地應用于起動較困難的機械（如起重吊車、卷?yè)P(yáng)機等）上。但它的結構比籠型異步電動機復雜，造價高，效率也稍低。在起動過程中，當切除電阻時，轉矩突然增大，會在機械部件上產生沖擊。當電動機容量較大時，轉子電流很大，起動設備也將變的龐大，操作和維護工作量大。為了克服這些缺點，目前多采用頻敏變阻器作為起動電阻。

（二）繞線轉子電動機轉子串接頻敏變阻器

頻敏變阻器是一個三相鐵心繞組（三相繞組接成星形），鐵心一般做成三柱式，由幾片或幾十片較厚（30～50mm）的E形鋼板或鐵板迭裝制成，其結構和起動線路如圖3—38所示。

電動機起動時，電阻繞組中的三相交流電通過頻敏變阻器，在鐵心中便產生交變磁通，該磁通在鐵心中產生很強的渦流，使鐵心發熱，產生渦流損耗，頻敏變阻器線圈的等效電阻隨著頻率的增大而增加，由于渦流損耗與頻率的平方成正比，當電動機起動時（s=1），轉子電流（即頻敏變阻器線圈中通過的電

圖3—38  頻敏電阻器降壓起動

a）頻敏變阻器的結構示意圖；b）起動線路圖

流）頻率最高（f₂=f₁），因此頻敏變阻器的電阻和感抗最大。起動后，隨著轉子轉速的逐漸升高，轉子電流頻率（f₂=sf₁）便逐漸降低，于是頻敏變阻器鐵心中的渦流損耗及等效電阻也隨之減小。實際上頻敏電阻器相當于一個電抗器，它的電阻是隨交變電流的頻率而變化的，故稱為頻敏變阻器，它正好滿足了繞線轉子異步電動機起動的要求。

由于頻敏變阻器在工作時總存在著一定的阻抗，使得機械特性比固有機械特性軟一些，因此，在起動完畢后，可用接觸器將頻敏變阻器短接，使電動機在固有特性上運行。

頻敏變阻器是一種靜止的無觸點變阻器，它具有結構簡單、起動平滑、運行可靠、成本低廉、維護方便等優點。

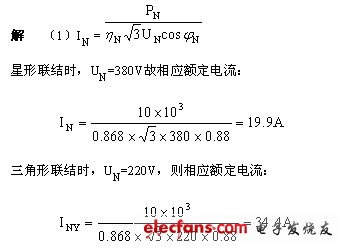

[例1]  現有一臺異步電動機銘牌數據如下：P_N=10kW，n_N=1460r/min，U_N=380/220V，星/三角聯結，η_N=0.868，cosφ_1N=0.88，I_Q/I_N=6.5，T_Q/T_N=1.5，試求：（1）額定電流和額定轉矩；（2）電源電壓為380V時，電動機的接法及直接起動的起動電流和起動轉矩；（3）電源電壓為220V時，電動機的接法及直接起動的起動電流和起動轉矩；（4）要求采用星—三角起動，其起動電流和起動轉矩。此時能否帶60%和25%P_N負載轉矩。







不管星形聯結還是三角形聯結，定子繞組相電壓相同（等于其額定相電壓），則

            T_N=9550P_N/n_N=9550×10/1460N·m

（2）電源電壓為380V時，電動機正常運行應為星形聯結，直接起動時：

            I_QΥ=6.5I_NΥ=6.5×19.9A=129.35A

            T_QΥ=1.5T_N=1.5×65.4N·m=98.1N·m

（3）電源電壓為220V時，電動機正常運行應為三角形聯結，直接起動時：

            I_QD=6.5I_ND=6.5×34.4A=224A

            T_ND=1.5T_N=1.5×65.4N·m=98.1N·m

（4）星—三角起動只適用于正常運行為三角形的電動機，故正常運行應在三角形，相應電源電壓為220V。起動時為星形聯結，定子繞組相電壓等于其額定相電壓的1/，即127V。所以

I_QΥ=_1/3×I_QD=1/3×224A=74.6A

  T_QΥ=_1/3×T_QD=1/3×98.1N·m=32.7 N·m

60%T_N負載下起動時的反抗轉矩

    T_2Q=0.6T_N=0.6×65.4N·m=39.2 N·m

T_2Q>T_Q，故不能移動。

25%T_N負載下起動時的反抗轉矩  T_2Q=0.25T_N=0.25×65.4N·m=16.4N·m

T_2Q<T_Q，故能起動。

通過以上計算可知，采用不同的起動方法時，其起動電流及起動轉矩的大小是不同的。如要使電動機帶負載起動，必須使起動轉矩大于反抗轉矩。
