在工業生產中為了獲得最高的生產率和保證產品加工質量，常要求生產機械能在不同的轉速下進行工作。如果采用電氣調速，就可大大簡化機械變速機構。

由異步電動機的轉速表達式：



可知：要調節異步電動機的轉速，可采用改變電源頻率f₁、極對數p以及轉差率s等三種方法來實現。

一、變極調速

在電源頻率恒定條件下，改變定子繞組形成的磁場極對數p，就可以改變同步轉速n₁和相應得轉子轉速n，稱為變極調速。此法只適用于籠型電動機，因?yàn)榛\型轉子繞組的極對數是感應產生的，雖定子磁場極對數改變而自動改變，使兩磁場極對數保持一致，從而形成有效的平均電磁轉矩。

交流電機定子繞組磁動勢的極對數，取決于繞組中電流的方向，因此改變繞組接線使繞組內電流方向改變，就能夠改變極對數p。常用的單繞組變極電機，其定子上只裝一套三相繞組，就是利用改變繞組連接方式，來達到改變極對數p的目的。如圖3—39（b）所示的繞組連接方式，可獲得圖3—39（a）圖所示的p=4的極對數；若改變成圖3—40（b）所示的連接方式，使半數繞組中的電流方向改變，則得到圖3—40（a）圖所示的p=2的極對數。

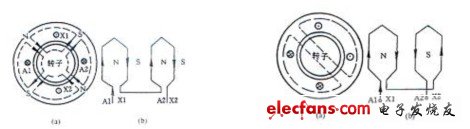

圖3—39   2p=4的繞組和極數                    圖3—40  2p=2的繞組和極數

單繞組變極，可以使定子繞組磁動勢極對數對數成倍數關系改變，從而獲得倍極比（如2/4極，4/8極）的雙速電機，也可以獲得非倍極比（如4/6極，6/8極）的雙速電機，還可以獲得極數比為2/4/8和4/6/8的三速電機。

二、 變頻調速

根據轉速公式可知，當轉差率s變化不大時，異步電動機的轉速n基本上與電源頻率f₁成正比。連續調節電源頻率，就可以平滑地改變電動機的轉速。但是，單一地調節電源頻率，將導致電動機運行性能的惡化，其原因可分析如下：

電動機正常運行時，定子漏阻抗壓降很小，可以認為U₁≈E₁=4.44f₁N₁k_w1。

若端電壓U₁不變，則當頻率f₁減小時，主磁通將增加，這將導致磁路過分飽和，勵磁電流增大，功率因數降低，鐵心損耗增大；而當f₁增大時，將減小，電磁轉矩及最大轉矩下降，過載能力降低，電動機的容量也得不到充分利用。因此，為了使電動機能保持較好的運行性能，要求在調節f₁的同時，改變定子電壓U₁，以維持不變，或者保持電動機的過載能力不變。U₁隨f₁按什么樣的規律變化最為合適呢？一般認為，在任何類型負載下變頻調速時，若能保持電動機的過載能力不變，則電動機的運行性能較為理想。

隨著電力電子技術的發展，已出現了各種性能良好、工作可靠的變頻調速電源裝置，將促進變頻調速的廣泛應用。額定頻率時稱為基頻，則調頻時可以從基頻向下調，也可從基頻向上調。

（一）從基頻向下調的變頻調速，保持U₁/f₁=恒值，即恒轉矩調速

如果頻率下調，而端電壓U₁為額定值，則隨著f₁下降，氣隙每極磁通增加，使電動機磁路進入飽和狀態。過飽和時，會使激磁電流迅速增大，使電機運行性能變差。因此，變頻調速應設法保證不變。若保持U₁/f₁=恒值，電動機最大電磁轉矩T_m在基頻附近可視為恒值，在頻率更低時，隨著頻率f₁下調，最大轉矩T_m將變小。其機械特性如圖3—41（a）所示，可見它是一種近似于恒轉矩調速的類型。

（二）從基頻向上調的變頻調速

電動機端電壓是不允許升高的，因此升高頻率f₁向上調節電動機轉速時，其端電壓仍應保持不變。這樣，f₁增加，則磁通降低，屬減弱磁場調速類型，此時電動機最大電磁轉矩T_m及其臨界轉差率s_m與頻率f₁的關系，可近似表示為：

其機械特性如圖3—41（b）所示，其運行段近似是平行的，這種調速方式，可近似認為是恒功率調速類型。

圖3—41  變頻調速機械特性

把基頻以下和基頻以上兩種情況合起來，可以得到圖3—42所示的異步電動機變頻調速控制特性，圖中曲線1為不帶定子電壓補償時的控制特性，曲線2為帶電壓補償時的控制特性。如果電動機在不同轉速下都具有額定電流，則電動機都能在溫升允許條件下長期運行，這時轉矩基本上隨磁通變化而變化，即在基頻以下屬于恒轉矩調速，而在基頻以上屬于恒功率調速；如果f₁是連續可調的，則變頻調速是無級調速。

圖3—42    異步電動機變頻調速控制特性

1—不帶定子電壓補償；2—帶定子電壓補償

（三）變頻裝置簡介

要實現異步電動機的變頻調速，必須有能夠同時改變電壓和頻率的供電電源?，F(xiàn)有的交流供電電源都是恒壓恒頻的，所以必須通過變頻裝置才能獲得變壓變頻電源。變頻裝置可分為間接變頻和直接變頻兩類。間接變頻裝置先將工頻交流電通過整流器變成直流，然后再經過逆變器將直流變成為可控頻率的交流，通常稱為交—直—交變頻裝置。直接變頻裝置則將工頻交流一次變換成可控頻率的交流，沒有中間直流環節，也稱為交—交變頻裝置。目前應用較多的還是間接變頻裝置。

1、間接變頻裝置（交—直—交變頻裝置）

圖3—43繪出了間接變頻裝置的主要構成環節。按照不同的控制方式，它有可分為圖3—44中的、（b）、（c）三種。

圖3—43  間接變頻裝置（交—直—交變頻裝置）

圖3—44 (a)是可控整流器變壓，用逆變器變頻的交—直—交變頻裝置。調壓和調頻分別在兩個環節上進行，兩者要在控制電路上協調配合。這種裝置結構簡單、控制方便，但是，由于輸入環節采用可控整流器，當電壓和頻率調得較低時，電網端的功率因數較低；輸出環節多用晶閘管組成的三相六拍逆變器（每周換流六次），輸出的諧波較大。這是此類變頻裝置的主要缺點。

圖3—44（b）是用不控整流器整流、斬波器變壓、逆變器變頻的交—直—交變頻裝置。整流器采用二級管不控整流器，增設斬波器進行脈寬調壓。這樣雖然多了一個環節，但輸入功率因數高，克服了圖3—44 (a)的第一個缺點。輸出逆變環節不變，仍有諧波較大的問題。

圖3—44 (c)是用不控整流器整流、脈寬調制(PWM)逆變器同時變壓變頻的交—直—交變頻裝置。用不控整流，則輸入端功率因數高；用PWM逆變，則諧波可以減少。這樣可以克服圖3—44 (a)裝置的兩個缺點

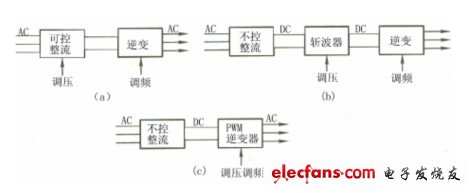

圖3—44   間接變頻裝置的各種結構型式

2、 直接變頻裝置（交—交變頻裝置）

直接變頻裝置的結構如圖3—45所示，它只用一個變換環節就可以把恒壓恒頻的交流電源變換成變壓變頻電源。這種變頻裝置輸出的每一相都是一個兩組晶閘管整流裝置反并聯的可逆線路（圖3—46）。正、反兩組按一定周期相互切換，在負載上就獲得交變的輸出電壓u₀。u₀的幅值決定于各組整流裝置的控制角，u₀的頻率決定于兩組整流裝置的切換頻率。當整流器的控制角和這兩組整流裝置的切換頻率不斷變化時，即可得到變壓變頻的交流電源。



圖3—45  直接（交—交）變頻裝置             圖3—46  交—交變頻裝置一相電路

三、改變轉差率調速

改變轉差率調速方法有：改變電源電壓，改變轉子回路電阻，電磁轉差離合器等。

（一）改變電壓U₁調速

當改變外加電壓時，由于T_m∝，所以最大轉矩隨外加電壓而改變，對應不同的機械特性如圖3—26所示。當負載轉矩T₂不變，電壓由U₁下降至時，轉速將由n降為n´（轉差率由s上升至s´）。所以通過改變電壓U₁可實現調速。這種調速方法，當轉子電阻較小時，能調節速度的范圍不大；當轉子電阻大時，可以有較大的調節范圍，但又增大了損耗。

（二）改變轉子電阻調速

如圖3—28所示，改變繞線轉子異步電動機轉子電路（在轉子電路中接入一變阻器），電阻越大，曲線越偏向下方。在一定的負載轉矩T₂下，電阻越大，轉速越低。這種調速方法損耗較大，調整范圍有限，主要應用于小型電動機調速中（例如起重機的提升設備）。

（三）電磁轉差離合器調節

電動機和生產機械之間一般都是用機械聯結起來。前面講述的調速方法都是調節電動機本身的轉速，顯然調速比較麻煩。能否不去調節電動機的轉速，而在聯軸器上想辦法呢？電磁轉差離合器就是一種利用電磁方法來實現調速的聯軸器。

電磁離合器是由電樞和感應子（勵磁線圈與磁場）兩基本部分所組成，這兩部分沒有機械的連接，都能自由地圍繞同一軸心轉動，彼此間的圓周氣隙為0.5mm。

一般情況下，電樞與異步電動機硬軸聯接，由電動機帶動它旋轉，稱為主動部分，其轉速由異步電動機決定，是不可調的；感應子則通過聯軸器與生產機械固定聯結，稱為從動部件。

當感應子上的勵磁線圈沒有電流通過時，由于主動與從動之間無任何的聯系，顯然主動軸以轉速n₁旋轉，但從動軸卻不動，相當于離合器脫開。當通入勵磁電流以后，建立了磁場，形成如圖3—47所示的磁極，使得電樞與感應子之間有了電磁聯系，當二者之間有相對運動時，便在電樞鐵心中產生渦流，電流方向由右手定則確定。根據載流導體在磁場中受力作用原理，電樞受力作用方向由左手定則確定。但由于電樞已由異步電動機拖動旋轉，根據作用與反作用力大小相等方向相反的原理，該電磁力形成的轉矩T要迫使感應子連同負載沿著電樞同方向旋轉，將異步電動機的轉矩傳給生產機械（負載）。

圖3—47   電樞和磁極作用原理圖

由上述電磁離合器工作原理可知，感應子的轉速要小于電樞轉速，即n₂<n₁，這一點完全與異步電機的工作原理相同，故稱這種電磁離合器為電磁轉差離合器。由于電磁轉差離合器本身不產生轉矩與功率，只能與異步電動機配合使用，起著傳遞轉矩的作用，通常異步電動機和電磁轉差離合器裝為一體，故又統稱為轉差電動機或電磁調速異步電動機。

圖3—48所示是電磁轉差離合器調速系統的結構原理框圖，主要包括異步電動機、電磁轉差離合器、直流電源、負載等。

電磁調速異步電動機具有結構簡單，可靠性好，維護方面等優點，而且通過控制勵磁電流的大小可實現無級平滑調速，所以廣泛應用于機床、起重、冶金等生產機械上。

圖3—48   電磁轉差離合器的調速系統
